Кнопка выключатель ке 011

Кнопки КЕ, выключатели КЕ

Статьи о кнопках и переключателях КЕ,ПЕ, КМЕ, КПЕ производства Эльком:
14 ПЛЮСОВ НАШИХ КНОПОК ЭВОЛЮЦИЯ КНОПОК ЭЛЬКОМ

Кнопочные выключатели серии КЕ, переключатели серии ПЕ (2,3 положения с фиксацией): посадочный диаметр 30мм; 10А, степень защиты IP 40,54,65 (только для КЕ). Класс износостойкости Б.
Возможно изготовление с контактной группой по классу износостойкости А (метрополитен, АЭС,МО ВС РФ и т.д.).
С-со стальными фронтальным кольцом и гайкой. Изделия производятся на ЭТЗ Эльком , в России.
Продукция сертифицирована (ЕАС). С 2016 года введение бренда Briswik.
Плюсы наших изделий: Конструктивные особенности позволяют изготовить кнопочный выключатель (переключатель) с большим количеством контактных групп.
Сепень защиты со стороны контактного элемента повышен до IP 40 (ранее IP 00).
Контакты, устанавливаемые в выключатели согласно требований ГОСТов выпускаются ЭТЗ Эльком, содержание и нанесение драгметаллов согласно электротехнических требований по коммутационной износостойкости.
Любое климтическое исполнение: У,УХЛ, ОМ, Т2,3 и т.д.
Качественные инженерные полимеры. Нанесение лазерной маркировки по заказу покупателя.

КЕ-011 у3 КЕ-011, ПЕ -актуальные цены в интернет-магазине.

КЕ 011 характеристики, ке 11, ке 131 2, ке 171, ке 131 -2, ке 031 -кнопка, кнопка ке 031, ке 191, ке 032, кнопка ке 141, кнопка ке 201, кнопка ке 011у3, кнопка ке 011 уз, ке 182, ке 192, ке 132, ке 181 -кнопка, кнопка ке 181, кнопка ке 012, кнопка ке 081 исп 2, выключатель кнопочный ке 021, выключатель кнопочный ке 081, кнопка ке 021 исп 2, кнопка ке 081 -2, кнопка ке 081 2 -исп, выключатель ке 081 -кнопочный, кнопка ке купить -011, Переключатель КЕ 011, Кнопки КЕ 011 цена -управление, Кнопка КЕ 011 исп 2 черн -пуск, Выключатель кнопочный КЕ 011 у3, КЕ011 у3, Кнопка КЕ 011 красная -2 -управление, КЕ 011 у3 исп 1, Кнопка управления КЕ 011 2 -исп, Кнопка КЕ 011 2 черная -исп, Кнопка КЕ 011 у3 -2, Кнопка КЕ 011 2 черн -исп, КЕ 011 цена -выключатель -кнопка -у3, КЕ 011 исп 5, Кнопка стоп КЕ 011, Выключатель кнопочный КЕ 011 у2 черный, Выключатель кнопочный КЕ 011 2 красный, Кнопка КЕ 011 исп 2 пуск черн, Кнопки КЕ 011 описание, Выключатель КЕ 011 у3 -кнопочный, Выключатель кнопочный КЕ 011 -2 -у2 -у3 -цена, Кнопка КЕ 011 исп -1 -2 -3 -4, Кнопка КЕ 011 черная исп 2, Выключатель кнопочный КЕ 011 исп 2, КЕ 011 исп 2 цена, Кнопка КЕ 011 исп 4, Кнопка управления КЕ 011 красная, Кнопка КЕ 011 1 -исп, Выключатель кнопочный КЕ м 011 цена, Кнопка КЕ 011 исп 2 красн -стоп, Кнопка КЕ 011 исп 2 стоп красн, Выключатель кнопочный КЕ 011 2 -исп -красный, КЕ 011 2 красный -исп -кнопка, Выключатель КЕ 011 цена -кнопочный, Кнопка КЕ 011 2 красная -исп, КЕ011 -у3, Выключатель кнопочный КЕ 011 цена -м, Кнопка КЕ 011 исп 2 -красна -управление -черн -черный, КЕ 011 у3 исп 2, Выключатель кнопочный КЕ 011 у2 -черный, КЕ 011 3 -исп -кнопка, Кнопка КЕ 011 исп 2 красная, Кнопка КЕ 011 2 у3, Кнопка КЕ 011 2 -исп -исполнение -красный -у3 -управление -черн -черный, КЕ 011 уз исп 2, Кнопка управления КЕ 011 исп 2, Кнопка КЕ 011 4 -исп, КЕ 011 1 -исп -кнопка, Кнопка КЕ 011 исполнение 2, КЕ 011 4 -исп -кнопка, Купить кнопки КЕ 011, Выключатель КЕ 011 -кнопочный -у3 -цена, Кнопка пуск КЕ 011, Кнопка КЕ 011 исп 1, Кнопки КЕ 011 1з, Кнопка управления КЕ 011 -2 -красный -цена, Кнопка управления КЕ 011 цена, КЕ 011 исп 1 -кнопка -у3, Кнопка черная КЕ 011 1но 1нз, КЕ 011 исп 2 красная -кнопка, КЕ 011 у3 цена, КЕ 011 исп 4 -кнопка, КЕ 011 у2, КЕ 011 у3 -выключатель -кнопка -цена, Кнопка черная КЕ 011 -2, КЕ 011 исп 2 -кнопка -красный -у3 -уза -цена, Кнопка КЕ 011 фото, КЕ 011 исп 3 -кнопка, Выключатель кнопочный КЕ 011 1 черный, Кнопка КЕ 011 3 -исп, Кнопка КЕ 011 исп 3, выключатель кнопочный ке 012, выключатель кнопочный ке 011 исп 1, КЕ 011 2 -исп -кнопка -красный -черный, кнопка ке 211, КЕ 011 уз -кнопка, выключатель ке 021 -кнопочный, кнопка ке 021 2 -гриб -исп -красный, кнопка ке 021 красная -2, кнопка ке 021 2 красная, ке 021 2 красный -кнопка, кнопка грибок ке 021, ке 141 2, ке 011.2 +к, ке 012 исп 2, ке 1711у2 -кнопка, Кнопка КЕ 011 -1 -1з -2 -3 -4 -исп -красный -купить -описание -пуск -стоп -у3 -уза -управление -фото -цена -черный, ке 021 исп 2 -кнопка, ке 011 купить -кнопка, выключатель ке 201, выключатель ке 012 -кнопочный, ке 021 -выключатель -кнопка -у3, Кнопка КЕ -011 -011у3 -012 -021 -031 -081 -141 -1711у2 -181 -201 -211 -купить, ке 211 -кнопка, ке 012 3, стоп ке, ке 201 2, ке 021 у3, ке 201 -2 -выключатель -кнопка, производство ке, маркировка ке, ке 011у3 -кнопка, ке 012 -3 -выключатель -кнопка, КЕ 011 -1 -2 -3 -4 -выключатель -кнопка -купить -переключатель -у2 -у3 -уза -характеристика -цена, ке 121, ке 081 у2, кнопка ке 021 -2 -грибок -красный, кнопки ке 1711у2, кнопка ке 021 2 гриб, выключатель ке 141, ке 081 2 -кнопка, Ке 21, кнопка управления ке 011 2 цвет красный, ке 011 2 черный -кнопка

Читать еще:  Сенсорный выключатель простой схем

Пускатели магнитные

КЕ 011 — кнопочный выключатель, степень защиты IP40, ток 10 А, напряжение до 660 В, существует 5 вариантов исполнения по типу и количеству контактов и по цвету выключателя.

Выключатели КЕ 011 применяются в стационарных электроустановках на подвижных и неподвижных частях электровозов, тепловозов, дизель-поездов, в вагонах железнодорожного транспорта и на железнодорожных платформах, в производственных цехах и помещениях для подключения или отключения токоведущих электрических цепей малой мощности. Толкатель цилиндрического типа.

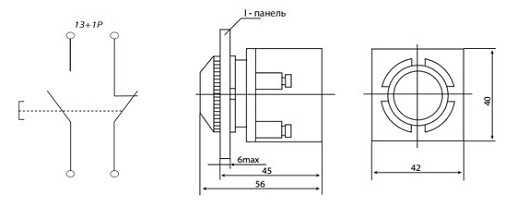

КЕ 011 схема и габариты

КЕ 011 технические характеристики

Степень защиты выключателя — IР40
Номинальное рабочее напряжение :
переменного тока — 500 В, частотой 50 Гц или 60 Гц
постоянного тока — 220 В
Номинальный ток контактов КЕ 011 — 10 А

Механическая износостойкость (без нагрузки) :
не менее 5 млн. циклов «Вкл-Откл»

Коммутационная износостойкость — не менее 250 000 циклов

Усилие управления — не более 40 Ньютонов

Установочный диаметр кнопки — 30,5 мм

Цвет толкателя КЕ 011 — красный, черный, зеленый, желтый
Сечение присоединяемого провода — 2,5 мм 2

Рабочий диапазон температур -25С +40С

Частота включений — 1200 циклов в час

Влажность воздуха не более 90% при температуре окружающего воздуха +20С

Влажность воздуха не более 50% при температуре окружающего воздуха +40С

КЕ 011

Окружающая среда для выключателя КЕ 011 — невзрывоопасная, не содержащая пыли и грязи в концентрациях ухудшающих параметры выключателей. Высота над уровнем моря — не более 2000 метров.

Вибрационные нагрузки — допускается частота до 60 Гц при ускорении не более — 2g. Допускаются многократные удары при ускорении не более 8g.

Допускается работа кнопок КЕ 011 в условиях умеренного, холодного и тропического климата при условии соблюдения всех прочих эксплуатационных требований.

Не реже одного раза в месяц необходимо проводить технический осмотр выключателя с обязательным удалением пыли и грязи.

Читать еще:  Автоматический выключатель ва99 320а

Не реже одного раза в шесть месяцев необходимо у выключателей КЕ 011 работающих на постоянном токе менять полярность подключения проводов для предотвращения электрохимических процессов и связанных с этим явлений электролиза, переноса металла и электрохимической коррозии.

Сопротивление изоляции выключателя проверяется не реже одного раза в год. При этом также проверятся затяжка всех крепежных элементов выключателя и крепление подключаемых к нему проводов.

Далее смотрите КЕ 021 — кнопочный выключатель, степень защиты IP40, ток 10 А, напряжение до 660 В, толкатель грибковый без фиксации

Кнопка ке 011 исп 2 черная

Выключатели нажимные КЕ 011 исп. 2 (кнопки КЕ 011) используются для замыкания-размыкания электрических цепей в постах и пультах управления, на станках, на конвейерах, в железнодорожных вагонах и локомотивах, трамвайных вагонах и вагонах метро, для управления кран-балками, тельферами и лебедками.

Исполнение 2 для кнопок КЕ 011 самое популярное, т.к. они универсальны и укомплектованы одним замыкающим и одним размыкающим контактом.

Для использования в метро и на транспорте может комплектоваться металлическими зажимными кольцами и контактами из чистого серебра.

Кнопка КЕ 011 исп 2 красная 1но+1нз Цилиндр
КЕ 011 2 А черный 1но+1нз Цилиндр
КЕ 011 2 белый 1но+1нз Цилиндр
Кнопка КЕ 011 исп 2 желтый 1но+1нз Цилиндр
КЕ 011 2 зеленый 1но+1нз Цилиндр
Кнопка управления КЕ 011 исп 2 красная 1но+1нз Цилиндр
Кнопка управления КЕ 011 2 цвет красный 1но+1нз Цилиндр
Кнопка управления КЕ 011 2 синий 1но+1нз Цилиндр
КЕ 011 2 Т3 черный 1но+1нз Цилиндр Тропическое исполнение
Кнопка КЕ 011 2 черн. 1но+1нз Цилиндр
КЕ 011/2 -С белый 1но+1нз Цилиндр
Кнопка КЕ 011 2 -С желтый 1но+1нз Цилиндр
КЕ 011 2 -С зеленый 1но+1нз Цилиндр
КЕ 011 2 -С красный 1но+1нз Цилиндр
КЕ 011 2 -С синий 1но+1нз Цилиндр
КЕ 011 2 -С черный 1но+1нз Цилиндр
КЕ 011 2 Т3 -С чёрный 1но+1нз цилинр IP54 тропическое

Наибольшим спросом пользуется кнопка управления КЕ 011 2 черная и КЕ 011 2 красная.

Техническое описание КЕ 011 исп. 2:

КЕ011 изготавливаются в 5-ти исполнениях в зависимость от количества замыкающих и размыкающих контактов.Чаще всего требуются выключатели КЕ 011 исп.2 черного цвета.

Цвета толкателя: черный, красный, белый, зеленый, синий, желтый.Толкатель цилиндрический с самовозвратом.

Рабочее напряжение при переменном токе 24-380В при постоянном токе 24-440В

Частота включений в час – 1200.

Износостойкость Механическая – 1*10 7 циклов.

Материалы.

Для изготовления используются материалы российского производства.

Все комплектующие кроме метизов изготавливаются на Электротехническом заводе Эльком.

Корпус и внутренние детали корпуса: стекло-наполненый негорючий ударопрочный Армамид ПА-СВ (производитель ООО Технопол)

Толкатель, фланец, втулки: пластик АБС (ОАО Пластик г. Узловая)

Ламели: латунь Л63ПТ производства ОАО КЗОЦМ

Контакты: биметаллические: медь ММ+ серебро 99.99% (производители г. Москва, г. Красноярск)

Прокладки резиновые: резина производства г. Ярославль.

Шайбы, стопорные кольца, клеммники – черный, оцинкованный металл (производство ОАО Северсталь)

Метизы: различных производителей.

Содержание серебра в 1 выключателе:

  • Биметаллические контакты

В выключателях с 1 по 3 исполнение – 0.39гр.

В выключателях с 4 по 5 исполнение – 0.195гр.
Заказать

Закажите кнопки КЕ 011 исп 2 в Москве и других городах у наших дилеров (см. в правой колонке блок «Где купить»)

Кнопки КЕ – коммутируют цепи сигнализации, питания и управления с напряжением постоянного тока до 440В и переменного тока до 380В, силой тока до 10А.

Кнопки выполняют функции включения или отключения в 1-4 направлениях, с фиксацией и без фиксации положения. Контактная группа кнопок может состоять из 1, 2, 3, 4-х замыкающих и из 1-го или 2-х размыкающих контактов в различном сочетании.

Кнопки КЕ имеют два типа управляющих элементов – толкатель или грибок. Цвета управляющего элемента – черный, красный, синий, зеленый, белый и желтый. Для визуализации состояния коммутации в некоторых сериях предусмотрена индикация, а для пылевлагозащиты – наружные и внутренние протекторы. Степень защиты – IP40 и IP54.

Читать еще:  Куда должен включаться выключатель вверх или них

Крепятся кнопки путем фиксации в отверстии на панели при помощи резьбы. Монтаж проводников – под винт.

Характеристики, маркировка, устройство и размеры кнопок КЕ указаны ниже.

Наша компания гарантирует качество и работу кнопок в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Окончательная цена на кнопки КЕ зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Только из наличия

При отсутствии договора с КЭАЗ обязательна предоплата

  • Категория ETIM: Нажимная кнопка (кнопочный выключатель/переключатель) в сборе (EC001028)
  • Стандарт российский (ГОСТ, ТУ): ТУ3428-002-65642577-2008
  • Категория ETIM: Нажимная кнопка (кнопочный выключатель/переключатель) в сборе (EC001028)
  • Стандарт российский (ГОСТ, ТУ): ТУ3428-002-65642577-2008
ПараметрГруппа изделий
Выключатель кнопочныйУсловное обозначение наименования изделия
КЕСерия
Х1 Х2Вид управляющего элемента и наличие специальных устройств (см. таблицу 1)
Х3Количество контактных элементов:
1 – 1 или 2
2 – 3 или 4
Х4 Х5Климатическое исполнение и категория размещения по ГОСТ 15150:
У2 для выключателей со степенью защиты IP54 со стороны управляющего элемента
У3 для выключателей со степенью защиты IP40 со стороны управляющего элемента
X6Исполнение по количеству контактных цепей (см. таблицу 1)
Х7Цвет управляющего элемента:
красный; желтый; зеленый; черный; синий; белый (только для цилиндрического толкателя)
КЭАЗТорговая марка

Таблица 1. Классификация выключателей по типоисполнениям

Кнопка КЕ-011 исп. 1 красный

Наличие: 23 в наличии

Кнопка КЕ-011 исп. 1 красный .

Номинальный ток 10А.

Контакт НО — 2 шт.

Номинальное напряжение переменного тока 380В.

Описание

Кнопка КЕ-011 исп. 1 красный

Кнопка КЕ-011 исп. 1 красный — предназначены для коммутации цепи сигнализации, питания и управления с напряжением постоянного тока до 440 В и переменного тока до 380 В, силой тока до 10 А.

Устройство и принцип действия

Кнопки выполняют функции включения или отключения в 1-4 направлениях, с фиксацией и без фиксации положения. Контактная группа кнопок может состоять из 1, 2, 3, 4-х замыкающих и из 1-го или 2-х размыкающих контактов в различном сочетании.

Кнопки КЕ имеют два типа управляющих элементов – толкатель или грибок. Цвета управляющего элемента — черный, красный, синий, зеленый, белый и желтый. Для визуализации состояния коммутации в некоторых сериях предусмотрена индикация, а для пылевлагозащиты — наружные и внутренние протекторы. Степень защиты — IP40 и IP54.

Крепятся кнопки путем фиксации в отверстии на панели при помощи резьбы. Монтаж проводников – под винт.

Технические характеристики

ПараметрыЗначение
Сила тока— 10 А
Номинальное напряжение постоянного тока— 440 В
Номинальное напряжение переменного тока— 380 В
Частота включений— 1200 в час
Управялющее устройствосмотри таблицу № 2
ПараметрГруппа изделий
Выключатель кнопочныйУсловное обозначение наименования изделия
КЕСерия
Х1 Х2Вид управляющего элемента и наличие специальных устройств (см. таблицу 1)
Х3Количество контактных элементов:
1 — 1 или 2
2 — 3 или 4
Х4 Х5Климатическое исполнение и категория размещения по ГОСТ 15150:
У2 для выключателей со степенью защиты IP54 со стороны управляющего элемента
У3 для выключателей со степенью защиты IP40 со стороны управляющего элемента
X6Исполнение по количеству контактных цепей (см. таблицу 2)
Х7Цвет управляющего элемента:
красный ; желтый ; зеленый ; черный; синий ; белый (только для цилиндрического толкателя)
КЭАЗТорговая марка

Классификация выключателей по исполнению Таблица № 2
