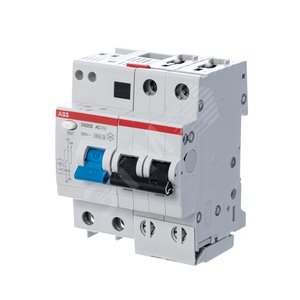

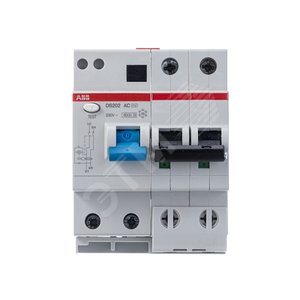

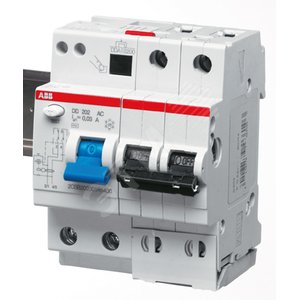

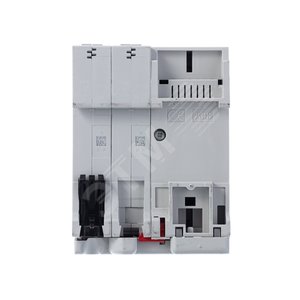

DS202 AC-C20/0,03 дифференциальный автоматический выключатель 2-полюс. 20A 30mA, тип АC, 6kA, (хар-ка C) ABB

  • Артикул: 2CSR252001R1204
  • Бренд: ABB (подробнее о производителе)
  • Наличие на складе: Под заказ
  • Склад поставщика: В наличии
  • Срок поставки к нам: 1-3 недели

Стоимость товара и информация о доставке

  • Характеристики товара
  • Доп. характеристики товара
  • Оплата и доставка
  • Гарантия и возврат
  • Отзывы и комментарии
  • Сертификаты
Номин. напряжение220 . 250 В
Характеристика срабатывания-кривая токаC
Отключение нейтрали NНет
Номин. ток20 А
Глубина монтажн. встраиваемая69 мм
Макс. потери мощности6,4
Количество модулей (модульная ширина)4
Тип тока утечкиПеременный (AC)
Степень защитыIP2X
Номин. ток утечки0.03 А
Степень загрязнения устройства2
Номин. отключающая способность10 кА
Кол-во полюсов2
Кол-во защищенных полюсов2
Тип срабатыванияAC
Макс. сечение кабеля25
Читать еще:  Масляные выключатели до 1000в
СерияDS202
Тип монтажаDIN-рейка
Ед. измеренияшт
Ширина, мм69.5
Глубина, мм69
Высота, мм93
Масса, кг0.475
Род токаПеременный
Предельная отключающая способность, кA7.5
Тип монтажной рейки35x
МодульныйДа
Наименование, типDS202 AC-C20/0,03
Климат. исполнениеУХЛ3.1
Токи уставок I, мА30
Способ задания уставки расцепителяПо типу (A/B/C/D. )
Название разделаКривая срабатывания C
Электродинамическая стойкость Icm, кА17
Тепловой расцепительДа
Дифф. расцепительДа
Время срабатывания расцепителя в зоне КЗ tm, c0.01
ИсполнениеСтационарный
Электромагнитный расцепительДа
Кратности тока для времени, tmнет

Оплата заказа
Вы можете оплатить заказ одним из следующих способов:

  • Оплата наличными или банковской картой курьеру при получении
  • Оплата банковской картой на сайте (Visa или MasterCard)
  • Оплата наличными или банковской картой в центральном офисе
  • Оплата по счету (безналичный расчет для юридических и физических лиц)

*Возможность оплаты заказа тем или иным способом зависит от города доставки и наличия товара на складе.

Доставка заказа
Воспользуйтесь следующими вариантами получения заказа:

  • Доставка курьером до двери (ПН-СБ с 09-00 до 22-00)
  • Самовывоз с пункта выдачи (карта пунктов выдачи)
  • Самовывоз с центрального склада (ПН-ПТ с 09-00 до 17-00)

*Возможность доставки зависит от города. Время доставки обговаривается с курьером. Подробная информация о доставке заказов

Гарантия на товары
На представленные товары осуществляется официальная гарантия производителя 12 месяцев.
На ряд товаров с маркировкой «Гарантия 2 года» осуществляется расширенная гарантия производителя 24 месяца.

Возврат товаров
При покупке товара из наличия на складе АСБЕРГ АС, покупатель имеет право осуществить возврат товара в течение 60 дней с момента покупки.

Возврат качественного товара осуществляется при соблюдении в совокупности следующих условий:

  • товар не находился в употреблении;
  • полностью сохранен товарный вид;
  • сохранены потребительские свойства;
  • не нарушены пломбы и фабричные ярлыки;
  • имеются чеки (кассовый, товарный) а также иные документы, подтверждающие оплату товара.
  • имеется документ, подтверждающий факт и условия покупки указанного товара.

Товар может быть возвращен путем:

  • Лично на складе компании (г. Подольск) с 09-00 до 17-00.
  • Путем отправки почтовой или курьерской службой

Для возврата товара покупателю необходимо заполнить заявление о возврате товара.
Подробная информация по возврату товара

Выключатель автоматический дифференциальный (АВДТ) DS202 2п 20А 30мА C AC (DS202 AC-C20/0,03)

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Автоматический выключатель дифференциального тока

Выключатель автоматический дифференциальный (АВДТ) DSH201R 1п+N C16А 30мА тип АС (DSH201R C16 AC30)

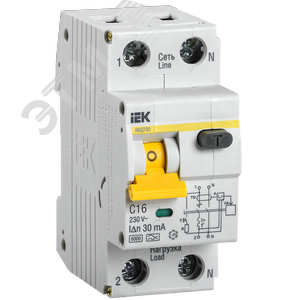

Выключатель автоматический дифференциальный АВДТ-32 1п+N 16А 30мА С(Электронный)

Выключатель автоматический дифференциальный АВДТ-32 1п+N 25А 30мА С(Электронный)

Это также называют: дифавтомат, двухполюсный, двухполюсной, 2-полюсный, 2-полюсной, двух-полюсный, двух-полюсной, 2п, 2P

Всегда поможем:
Центр поддержки
и продаж

Читать еще:  Рабочая температура автоматических выключателей abb

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

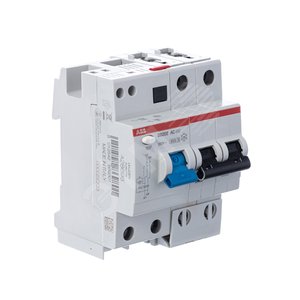

Дифференциальный автоматический выключатель 4 мод. DS202 AC-C25/0,03 ABB 2CSR252001R1254

  • Описание
  • Наличие
  • Параметры
  • Документы
  • Отзывы 0

Автоматический выключатель дифференциального тока DS202 AC-C10/0,03, 2P, AC, С, 25А, 30мА, размер 4 модуля, ABB

Назначение: защита однофазных цепей от токов перегрузки и короткого замыкания; защита от синусоидального переменного и пульсирующего постоянного токов утечки на землю; защита при косвенном прикосновении и дополнительная защита при прямом.

Защита от перегрузок и коротких замыканий.
Защита от поражения человека электрическим током.
Защита от пожара.

Принцип работы дифференциального автоматического выключателя

Диффавтомат состоит из двух частей:

Левая часть выполняет функции УЗО, и предназначена для защиты человека от поражения электрическим током, и защиты проводки от пожара.

  • Принцип действия УЗО состоит в том, что аппарат сравнивает ток, уходящий в цепь с током из цепи возвращающимся. Токи создают в сердечнике УЗО встречно-направленные магнитные потоки. Как только в цепи возникает утечка тока на землю (например, при прикосновении человека к токоведущим частям) баланс магнитных потоков нарушается. Во вторичный обмотке дифференциального трансформатора внутри УЗО появляется трансформированный дифференциальный ток. Если этот ток превышает значение уставок (номинал тока утечки данного конкретного УЗО), срабатывает механизм расцепителя

Правая часть выполняет функции автоматического выключателя, и защищает от перегрузок и коротких замыканий. .

  • Короткое замыкание, обычно возникает при повреждении проводки. Короткое замыкание – основная причина пожара! При возникновении короткого замыкания активизируется электромагнитная защита. При коротком замыкании, протекающий по цепи ток, многократно возрастает. Следовательно, возрастает и ток проходящий через электромагнитную катушку автомата. Пропорционально возрастает магнитное поле, что ведет к перемещению сердечника. Тот перестает удерживать рычаг расцепителя, и контакты размыкаются.
  • Перегрузка , возникает при включении в цепь слишком большого количества электроприборов. Это вызывает перегрев проводов, и может привести к выгоранию проводки и к поломке электроприборов. При перегрузках, активизируется термомагнитная защита. В конструкции автоматического выключателя присутствует биметаллическая пластина сплавленная из двух металлов с разной температурой плавления. Чем выше сила тока, протекающего по защищаемой цепи, тем выше температура биметаллической пластины. Чем выше температура – тем больше пластина сгибается. При сгибании, она толкает рычаг механизма свободного расцепителя. При достижении критической температуры – расцепитель срабатывает, и контакты размыкаются.
    Защита от перегрузок и коротких замыканий.
    Защита от поражения человека электрическим током.
    Защита от пожара.

    Лазерная маркировка

    • Значимые маркировки расположены на лицевой стороне, и доступны даже в том случае, если устройство установлено в щит.

    Двойные цилиндрические клеммы в верхней и нижней части устройства

    • позволяют подключать одновременно кабель и шину. При этом, обе клеммы закрываются и открываются одновременно, что исключает аварии связанные с неправильным подключением. Исключена возможность случайного прикосновения.
    • При отсутствии шинной разводки возможно подключение двух кабелей разного сечения.

    Цветовая индикация

    • Синий индикатор отображает срабатываение устройства по току утечки на землю (не активируется вручную рычагом). Это позволяет однозначно определить причину срабатывания.
    • Индикатор положения контактов (CPI): чтобы всегда знать реальное состояние контактов (красный: контакты замкнуты; зеленый: контакты разомкнуты).

    Характеристики

    • Число полюсов: 2Р
    • Номинальный дифференциальный ток: 30мА
    • Тип: АС
    • Номинальный ток: 25А
    • Отключающая способность: 6кА
    • Тип расцепителя: С
    • Масса: 780г

    Схема подключения

    Почему ABB?

    ABB предлагает самый полный ассортимент оборудования для всех сегментов рынка.

    Имеет более чем 90-летний опыт инноваций в электротехнической отрасли, и обеспечивает наиболее высокое качество продукции.

    Вся продукция АББ поставляется со всеми необходимыми разрешениями и сертификатами, и подходит для установки в любой точке мира.

    Дифференциальный автоматический выключатель 4 мод. DS202 AC-C25/0,03 ABB
    Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

    Дифференциальный автоматический выключатель 4 мод. DS202 AC-C25/0,03 ABB — цена, фото, технические характеристики. Для того, чтобы купить Дифференциальный автоматический выключатель 4 мод. DS202 AC-C25/0,03 ABB в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Дифференциальный автоматический выключатель 4 мод. DS202 AC-C25/0,03 ABB оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

    • ожидается Щелковская. Пункт самовывоза
    • ожидается Щелковская. Магазин
    • ожидается Удаленный склад (доставка +2 дня)
    Номинальный ток, А25
    Количество полюсов2 полюсные (двухполюсные)
    Тип расцепителяТип C
    Откл. способность, кА6
    Тип тока утечкиAC
    Ток утечки, mA30
