Что такое mccb выключатели

Силовые автоматические выключатели MCCB в литом корпусе Federal Electric (Турция)

  • Каталог

Конструкция, принцип работы, характеристики, назначение промышленного автоматического выключателя MCCB от FEDERAL ELECTRIC

Почему автоматический выключатель в литом корпусе?

Автоматический выключатель в литом корпусе (от англ. Molded Case Circuit Breaker) – это коммутационный аппарат для защиты в электросетях, связанных с перегрузками, короткими замыканиями, низким напряжением.

Название происходит от англ. molded case. Дословный перевод означает литой (или формованный) корпус, то есть внешний корпус устройства выполнен из специального негорючего термопластика, путём литья и формовки.

Автоматические выключатели в литых корпусах (MCCB) рассчитаны на токи от 16 до 2500А. Благодаря высочайшей отключающей способности они могут защитить также кабели меньшего сечения при подключении к источнику питания. В номенклатуре FEDERAL ELECTRIC автоматические выключатели в литом корпусе представлены 8-ми типоразмерах: Серия F11 (16А … 125А), серия F12 (16А … 160А), серия F31 (16А … 250А), серия F51 (125А … 400А), серия F71 (300А … 800А), серия F91E (1000А … 1250А), серия F101E (1000А … 1600А) и серия F111E (1600А … 2500А). В линейке «автоматов в литом корпусе» есть версии, как с электромагнитным, так и с электронным расцепителем.

Устройство и принцип действия Автоматического Выключатели в литом корпусе FEDERAL ELECTRIC

Конструкция силового автомата предусматривает несколько основных частей-узлов:

Корпус автоматического выключателя MCCB выполнен из негорючего термореактивного пластика.

Расцепитель автоматического выключателя MCCB может быть нескольких типов:

  • Электромагнитный расцепитель — фактически это электромагнитная катушка, которая обеспечивает быстроту определения токов короткого замыкания и быстродействие всего устройства.
  • Электромагнитный расцепитель — фактически это электромагнитная катушка, которая обеспечивает быстроту определения токов короткого замыкания и быстродействие всего устройства.
  • Дугогасящая камера автоматического выключателя MCCB обеспечивает удлинение и разделение электрической дуги, которая появляется во время срабатывания аппарата. При размыкании контактов под нагрузкой между ними возникает электрическая дуга. Поэтому для защиты контактов от разрушений электрической дуги ее растягивает между элементами дугогасящей камеры и там же охлаждает
  • Контактная группа автоматического выключателя MCCB — предназначена для обеспечения качественного контакта токоведущих элементов электрической сети автоматов.
  • Комплектация автоматического выключателя MCCB FEDERAL ELECTRIC

    Силовые автоматические выключатели в литом корпусе MCCB комплектуются межфазными перегородками, монтажными болтами, ручкой для удобства включения или выключения. * переходные пластины поставляются как дополнительные аксессуары.

    Критерии, которые должны учитываться при выборе автоматических выключателей в литом корпусе от FEDERAL ELECTRIC

    Отключающая способность. Максимальный ток короткого замыкания в точке установки автоматического выключателя Ik max. Это его предельная коммутационная способность. Это максимальная величина тока короткого замыкания, которую автомат способен отключить. Эта величина предварительно рассчитывается для каждого участка электрической цепи отдельно.

    Номинальный ток. Одной из главных и основных характеристик силового автоматического выключателя является номинальный ток его расцепителя. Эта величина не должна быть выше максимального номинального тока автоматического выключателя. Тогда номинальный ток, который будет протекать через выключатель, не будет вызывать его срабатывание. Расцепитель срабатывает и выключает аппарат лишь в случае превышения значения номинального тока. Номинал тока может быть отрегулирован в сторону снижения с помощью дополнительных регулировок расцепителя.

    Температура окружающей среды эксплуатации автоматического выключателя. Обычно это внутренняя температура. Если температура воздуха превышает нормальную, следует снизить номинальные параметры (см. технические данные в каталоге).

    Тип расцепителя. Фиксируемый, термомагнитный, или электронный.

    Минимальный ток короткого замыкания. Расцепитель должен распознать это значение как короткое замыкание и может инициировать размыкание.

    Износостойкость. Еще один важный параметр автомата – коммутационная (электрическая и механическая) износостойкость. Фактически это количество циклов включения и выключения или ресурс его срабатывания. Количество коммутация аппарата под напряжением – это его электрический ресурс, а переключение без напряжения – механический.

    Область применения и назначение Автоматического Выключателя в литом корпусе от FEDERAL ELECTRIC.

    Выключатели в литом корпусе участвуют в коммутации цепи, защищают электрооборудование от токов перегрузки и короткого замыкания. Силовые автоматические выключатели FEDERAL ELECTRIC применяются в сфере энергетики для промышленных нужд. Они используются в качестве вводных автоматов в трансформаторных подстанциях (ТП), главных распределительных щитах (ГРЩ) многоквартирных домов, административных, офисных и производственных зданий. Предотвращают аварийные ситуации в силовых электросетях, связанных с перегрузками, коротким замыканием и низким напряжением.

    Для расширения возможностей автоматических выключателей в литом корпусе от FEDERAL ELECTRIC предлагаются следующие аксессуары

    • моторный привод (дистанционное и ручное включение и отключение);
    • независимый расцепитель (дистанционное отключение питания выключателя);
    • расцепитель минимального напряжения (отключение при снижении напряжения до недопустимого для выключателя уровня);
    • дополнительный контакт (индикация состояния главных контактов выключателя);
    • аварийный контакт (сигнализация аварийного отключения выключателя);
    • переходные пластины.

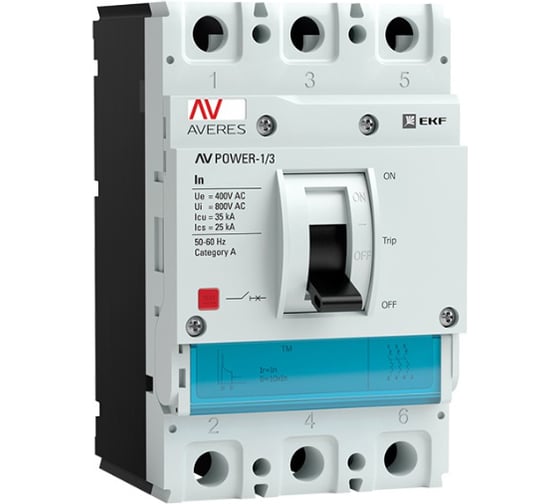

    Автоматический выключатель EKF AV POWER-1/3, 160А, 35kA, TR, SQ mccb-13-160-TR-av

    • Тип: силовой
    • Отключающая способность: 35 кА
    • Количество полюсов: 3

    Все характеристики

    Спишите до 7781 р. бонусами Начислим 194 бонуса

    Технические характеристики EKF AV POWER-1/3 160А, 35kA, TR mccb-13-160-TR-av

    • *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

    Нашли ошибку в описании?

    Этот товар из подборок

    • силовые
    • 160а (автоматические выключатели)
    • Трехфазные
    • 160а (трехполюсные автоматические выключатели)
    • УХЛ-3
    • Россия — родина бренда
    • Китай — страна производства
    Читать еще:  Дкс коробки под выключатели

    Информация об упаковке

    • Единица товара: Штука
    • Вес, кг: 1,00
    • Длина, мм: 106
    • Ширина, мм: 19
    • Высота, мм: 35

    Документация

    • Инструкция к товару

    Сервисное обслуживание

    Поможем решить любую проблему с товаром

    Устраним любую неисправность по гарантии. Срок указан без учета логистики

    Обращайтесь за обслуживанием в авторизованные сервисы производителя

    Отзывы об автоматическом выключателе EKF AV POWER-1/3 160А, 35kA, TR mccb-13-160-TR-av

    Вопросы и ответы об автоматическом выключателе EKF AV POWER-1/3 160А, 35kA, TR mccb-13-160-TR-av

    Есть вопросы о товаре?

    Расходные материалы для автоматического выключателя EKF AV POWER-1/3 160А, 35kA, TR mccb-13-160-TR-av

    • Реквизиты
    • Франшиза
    • Социальная активность
    • Информация для инвесторов
    • Сертификаты
    • Производители
    • Правовая информация
    • Распродажа
    • Наши акции
    • Наборы
    • Поставщикам
    • Организациям
    • Франшиза
    • Доставка курьером
    • Доставка транспортной компанией
    • Самовывоз
    • Способы оплаты
    • Сервисный центр ВсеИнструменты.ру
    • Сопровождение обращений
    • Обратная связь

    Работа у нас

    Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
    в любой форме обратной связи на сайте ВсеИнструменты.ру

    Разница между MCB и MCCB

    • Share on Facebook
    • Tweet
    • Share on Google+
    • Post to Tumblr
    • Pin it
    • Add to Pocket
    • Send email

    Большинство людей не понимают различий между MCB и MCCB. Хотя оба являются автоматическими выключателями, на самом деле есть два ключевых различия между ними, которые делают их специально для конкретных задач.

    Однако, прежде чем говорить о ключевых особенностях каждого из них, важно понять, что обозначают аббревиатуры. «MCB» означает «миниатюрные автоматические выключатели», а «MCCB» — «автоматический выключатель в литом корпусе».

    Основное различие между ними заключается в их пропускной способности: MCB рассчитан на 100 ампер, а уровень прерывания — менее 18000 ампер. Следовательно, их характеристики отключения могут не регулироваться, так как они в основном обслуживают низкие цепи.

    С другой стороны, MCCB поставляется с регулируемой характеристикой отключения для более высоких моделей. Обычно этот тип автоматического выключателя обеспечивает усилители до 2500 или до 10, в зависимости от того, что необходимо. Их номинальная мощность составляет от 10000 до 200000 ампер..

    Судя по их мощности, MCB в основном используется для низкоэнергетических требований, таких как домашняя проводка или небольшие электронные схемы. С другой стороны, MCCB больше подходит для обеспечения энергией для мощного оборудования.

    Хотя MCCB имеет более высокую емкость, чем MCB, оба они классифицируются как автоматические выключатели низкого напряжения и, следовательно, должны отвечать стандартам, установленным в IEC 947. Для удобства некоторые устройства MCCB имеют операторов электрических двигателей, что означает, что они могут быть споткнулся, используя только пульт дистанционного управления. Для промышленного или коммерческого использования они могут использоваться в качестве резервного источника питания, работающего от автоматического переключателя.

    Оба они установлены в специальных нишах на стене, что облегчает их установку или удаление без прерывания работы всей системы или повреждения распределительного устройства. Оба также специально сделаны для работы с постоянным током, и, как правило, расположены в ярусах для экономии пространства.

    Автоматический выключатель в литом корпусе

    Автоматические выключатели обычно сбрасываются после того, как они были «отключены». Как MCB, так и MCCB отличаются высокой прочностью и могут длиться годами, в зависимости от производителя..

    При выборе между MCB и MCCB важно учитывать количество энергии, которое будет проходить через устройство. Как упомянуто выше, MCCB больше подходит для более высокой энергии из-за его лучшей способности. Конечно, когда речь идет о домашнем использовании, MCB обычно является автоматическим выключателем. Для более высоких требований к мощности, которые выходят за пределы 2500-амперного потолка MCCB, средние или высоковольтные автоматические выключатели являются следующим лучшим выбором..

    Автоматические выключатели устанавливаются в любой конструкции, которая требует питания по соображениям безопасности. Они сделаны для того, чтобы предотвратить возникновение пожара или возникновение проблем с электричеством в доме путем прекращения подачи электроэнергии. Это обычно делается, когда система испытывает «короткое замыкание» или «перегрузку».

    По этой причине MCB или MCCB должны быть установлены профессионалами. Это минимизирует вероятность возникновения проблем при использовании. В то же время необходимо выбрать правильную марку MCB или MCCB для установки в здании, поскольку некоторые бренды на самом деле лучше, чем другие. В идеале расположение автоматических выключателей должно обеспечивать легкий доступ и быть известно всем лицам, проживающим в здании..

    1. MCB имеет менее 100 ампер, а MCCB достигает 2500 ампер..

    2. Номинальное значение прерывания для MCB составляет 18 000 ампер, и до 200 000 ампер для MCCB..

    3. MCB в основном устанавливаются для домашнего использования, в то время как MCCB обычно используются в коммерческих или промышленных целях..

    4. Обе низковольтные автоматические выключатели, созданные в соответствии со стандартами МЭК 947..

    5. Некоторые блоки MCCB специально созданы для реагирования на сигналы дистанционного управления, обычно в режиме ожидания..

    6. Автоматические выключатели установлены по соображениям безопасности.

    7. Расположение выключателей в каждой структуре должно быть известно людям, которые в ней проживают.
