Схема подключения двух проходных выключателей с подсветкой

Зачем нужен проходной выключатель на 3 точки с подсветкой: схема подключения и как он работает

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

  1. Выключатель с трех мест – современное решение управление светом
  2. Когда применяется выключатель с трех мест?
  3. Типы выключателя на 3 точки
  4. Проходной
  5. Перекрестный
  6. Подключение выключателя на 3 точки
  7. Проходной
  8. Перекрестный
  9. Советы безопасности
  10. Полезное видео

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

  1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
  2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
  3. В коридоре.
  4. В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Принципы подключения следующие:

  1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
  2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Перекрестный

  1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
  2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
  3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
  4. От второго проходного выключателя ведется кабель для подсоединения ламп.
  5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Читать еще:  Подбор сечения медного кабеля по току

Полезное видео

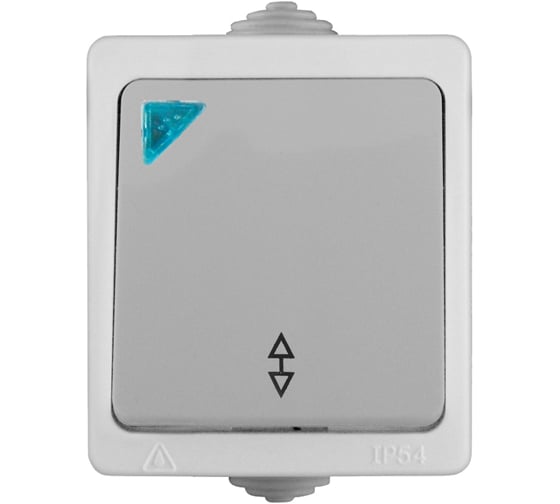

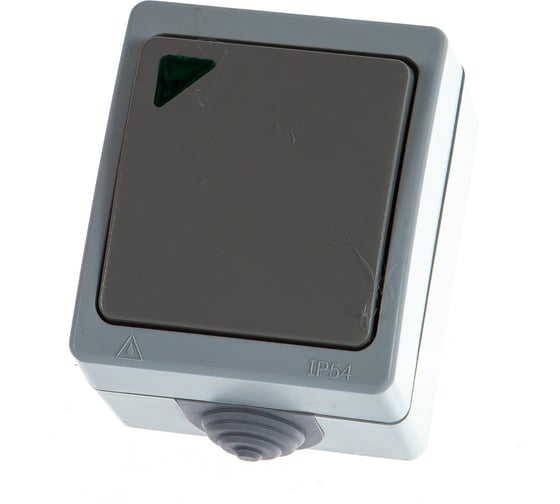

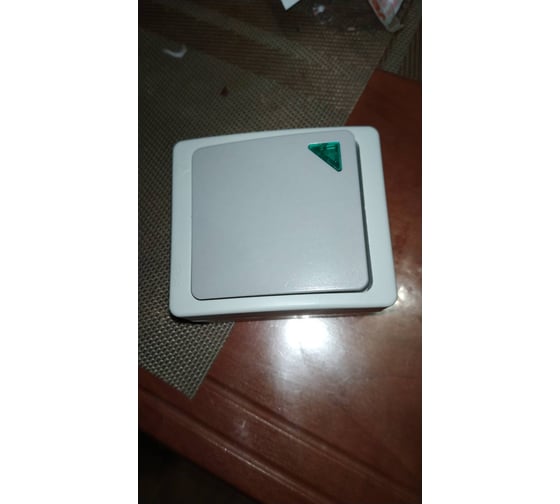

Проходной выключатель с подсветкой, 1 клавиша UNIVersal Аллегро IP54, серый 1277

  • Монтаж: накладной (открытый)
  • Индикатор: да
  • Заземление: нет
  • Серия: Аллегро
  • Цвет: серый
  • Количество клавиш: 1
  • Тип: проходной

Все характеристики

Цена за упаковку 6 шт.: 1 152 р.
Цена за ед. товара: 192 р. 218 р.

Спишите до 87 р. бонусами Начислим 2 бонуса

  • В вашем городе:27 шт.
    На складе: 27 шт.
  • Самовывоз: сегодня, из 1 магазина
  • Курьером: сегодня, от 190 р.

Проходной выключатель с подсветкой, 1 клавиша UNIVersal Аллегро IP54, серый 1277 легко крепится к стене накладным способом, не требует предварительного сверления отверстия под установочную коробку. Широко используется в переходах, длинных коридорах, больших кабинетах, залах, производственных участках и т. д., так как в сочетании с таким же выключателем позволяет управлять одним источником освещения из разных мест.

Технические характеристики UNIVersal Аллегро с подсветкой, IP-54, сер. 1277

Преимущества UNIVersal Аллегро с подсветкой, IP-54, сер. 1277

  • Соответствует всем требованиям стандартов качества;
  • Степень защиты: IP54 — идеальное решение для использования во влажных или пыльных помещениях;
  • Латунные контакты обеспечивают большую пропускную силу тока;
  • Основание из огнеупорного пластика;
  • Полная комплектация для монтажа;
  • С помощью прорезиненного переходника можно соединить два любых изделия в вертикальный блок;
  • Герметичные съемные кабельные вводы дают возможность подключения с двух сторон;
  • Максимальная нагрузка: 3500 Вт;
  • Сечение: от 0.1 до 2.5 мм2;
  • Срок службы UNIVersal Аллегро IP54, серый 1277: 40 000 циклов (
  • *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

  • розетки и выключатели с индикатором
  • IP54
  • Розетки и выключатели UNIVersal Аллегро
  • Одноклавишные
  • Накладные
  • Россия — родина бренда
  • Китай — страна производства

Информация об упаковке

  • Единица товара: Штука
  • Вес, кг: 0,13
  • Длина, мм: 114
  • Ширина, мм: 109
  • Высота, мм: 61

Документация

  • Инструкция к товару
  • Сертификаты соответствия
  • Скачать всю документацию

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Особенности и разновидности проходных выключателей

Всем, кто сталкивается с электромонтажом, приходилось слышать такой термин, как проходной выключатель. Это приспособление может использоваться для управления системой освещения или определёнными приборами из нескольких мест одновременно. Далее мы рассмотрим, как устроены проходные выключатели, какими они бывают и где чаще всего применяются.

Особенности конструкции

Такой механизм правильнее всего называть переключателем (проходным если речь идёт об управлении с двух мест). В отличие от обычного ключа, который подключается к одной электрической линии, это устройство оснащено сразу двумя «выходными» контактами. При этом такие «выходы» подключаются не к прибору, а к аналогичному переключателю (ещё одно «народное» название — проходящий выключатель).

Конечно, такая конструкция намного сложнее, чем у классического ключа. Однако она имеет очень серьёзное преимущество — проходной выключатель света позволяет управлять подключёнными к нему приборами сразу из двух мест. Для того, чтобы система освещения получала необходимое электропитание, необходимо, чтобы функциональные элементы на обоих устройствах находились в одинаковом положении. Такая схема подключения ламп нашла применение во многих местах — об этом стоит сказать подробнее.

Где применяются проходные выключатели?

Такое электромонтажное изделие нередко называют лестничным выключателем. Действительно, он обеспечивает удобство управления системой освещения сразу из двух мест, представленных основанием лестницы и её верхней точкой. Благодаря этому пользователю не придётся спускаться или подниматься, затрачивая много усилий, чтобы включить свет.

Также широко распространено название «переходный выключатель». Это приспособление может устанавливаться в длинных коридорах (переходах). За счёт этого человеку не приходится преодолевать большие расстояния для включения или отключения света. Аналогичным образом проходные выключатели устанавливаются и в больших помещениях, имеющих не менее двух выходов.

Проводной выключатель такой конструкции будет очень удобен в спальне или в гостиной. С его помощью пользователь сможет включать и отключать освещение, не вставая с кровати или дивана. Также его устанавливают в прихожих — для того, чтобы включить свет, не обязательно заходить в обуви внутрь, и не обязательно подходить вплотную к двери.

Читать еще:  Алиэкспресс стабилизаторы тока светодиодов

Основные разновидности

При покупке такого выключателя стоит обратить внимание на его технические характеристики, представленные напряжением и предельно допустимой силой тока. Существенное отклонение реальных показателей от разрешённых производителем может стать причиной повреждения самого электроустановочного изделия, а также подключённого к нему дорогостоящего оборудования. Стоит учитывать, что в электросети могут происходить всплески напряжения и перегрузки, поэтому лучше выбирать устройства с запасом по силе тока.

Как и обычный выключатель, такое приспособление может иметь двухполюсную конструкцию. В таком случае количество подключённых к нему проводов удваивается, поскольку оно производит расцепление фазной и нулевой линии одновременно. Подобные устройства необходимы для установки в помещениях с повышенной опасностью распространения пожара — например, с деревянной отделкой.

По типу управляющего механизма переключатели подразделяются на поворотные (роторные), клавишные и тумблерные. Наиболее распространёнными являются изделия, оснащённые клавишами — они удобны в использовании, поскольку позволяют производить отключение и выключение линии, не прикладывая к этому никаких усилий. Выключатели с двух мест, имеющие роторные и тумблерные механизмы, часто применяются в системах ретро-электрики. Кроме того, их используют в промышленных и служебных помещениях.

Электроустановочные изделия такого типа различаются и по дизайну. Они могут иметь различные цветовые решения — в том числе и имитирующие текстуру специфических материалов. Кроме того, стоит обращать внимание и на то, насколько форма и стиль устройства сочетаются с дизайном интерьера в помещении. Наконец, проходные выключатели могут иметь декоративные элементы, изготовленные из различных материалов. Несмотря на то, что пластик по-прежнему сохраняет лидирующие позиции, рамки для выключателей могут изготавливаться из ценных пород древесины, стекла, натурального и искусственного камня, а также из нержавеющей стали или цветных металлов.

Особая конструкция

В некоторых случаях функциональности описанного выше электроустановочного изделия оказывается мало. При этом установить три проходных выключателя не получится по понятной причине — такая схема будет попросту неработоспособной. Чтобы получить возможность управлять системой освещения из трёх мест одновременно, стоит использовать специальные перекрёстные выключатели — в качестве него может выступать упомянутый выше двуполюсный переключатель со специальными перемычками (как говорят, «скоммутированный по перекрёстной схеме»). Работает такой выключатель с трёх мест при условии присоединения к нему двух устройств проходного типа. Кроме того, с его помощью можно создать и систему, позволяющую включать и выключать свет одновременно из четырёх, пяти и более точек. Для этого потребуется использовать два проходных (по «краям» схемы) и ещё сколько нужно — перекрёстных.

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек.

Внешний вид схемы подключения

Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

    Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

    Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

    Читать еще:  Подбор кабеля по току нагрузки

    Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

    Что такое проходной выключатель?

    Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

    Как управлять механизмом из двух точек?

    Схема подключения предполагает корректное соединение трех контактов.

    Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

    Как подключается этот механизм?

    Если координация предполагается из двух зон:

    • Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
    • После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

    Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

    На каком принципе это работает?

    В системе задействованы три контакта:

  • К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.
  • Два других взаимно соединяются жилами аналогичных цветов.
  • В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

    Как управлять механизмом из трех зон?

    Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

    Основные требования инструкции по подключению:

    • Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
    • Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

    Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

    Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

    • Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
    • Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
    • Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

    Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

    Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

    Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

    Итоги

    Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!
