Как правильно подключить люстру к выключателю

Наличие люстры на потолке в качестве источника света знакомо, наверно, каждому из нас. Подобного рода светильники довольно просто монтируются и даже при допущении ряда ошибок при установке могут длительно и бесперебойно функционировать. Однако нарушение технологии монтажа, если и не скажется на работе люстры, может представлять реальную опасность для человека в виде потенциального места получения электрической травмы. Ведь рано или поздно вам нужно будет заменить перегоревшую лампочку, в процессе чего, контактируя с металлическими элементами корпуса люстры.

Во избежание характерных ошибок, которые наиболее часто совершаются во время самостоятельного монтажа люстры, рекомендуется ознакомиться с содержанием данной статьи.

Как подключить люстру к одноклавишному выключателю

В качестве примера для рассмотрения можно привести люстру, оснащенную тремя лампами накаливания. Что касается типа ламп (люминесцентные, галогенные, светодиодные), то их конструктивные отличия не вносят изменений в саму схему, за исключением случаев использования понижающего трансформатора для источников света напряжением 6, 12 или 24 вольта.

Если люстра оснащается большим количеством лампочек, то их подключение осуществляется посредством реализации параллельных цепочек. Подобная схема подразумевает, что к распределительной коробке подводится три проводника, один из которых идет от квартирного щитка, а два остальных – от выключателя и люстры. Защитный РЕ и рабочий нулевой проводники поступают напрямую, минуя выключатель.

Здания старой постройки, оборудованные по системе TN-C и не подверженные модернизации электропроводки, лишены защитного РЕ-проводника и шины его подключения. В связи с этим, в установке системы выравнивания потенциалов и защиту появления напряжения на корпусе нет смысла, поскольку работать они не будут.

Фазный проводник от квартирного щитка подключается к кабелю выключателя в распределительной коробке и возвращается по другой жиле.

Иногда случается такое (особенно в случаях с проводкой старого образца), что жилы проводки выполнены в одном цвете, что делает невозможными визуальное определение принадлежности каждого провода. Решается проблема при помощи электрических методов, а именно, посредством применения обычной отвертки-индикатора, которая поможет определить фазу.

Теперь остается только отличить рабочий нулевой проводник от защитного, поскольку путать их при подключении ни в коем случае нельзя. В противном случае РЕ-проводник лишается своих функций, а защитные устройства будет работать некорректно. Для этой цели в квартирном щите с шин РЕ и N нужно снять провода отходящего кабеля и вызвонить при помощи омметра в месте подключения люстры. Если нет в наличии измерительного прибора, можно обойтись обычной комбинацией батарейки и лампочки.

Как подключается люстра к двух- и трехклавишному выключателю

Такое решение приводит к некоторому осложнению электрической схемы, описанной выше. Теперь в ее состав входят:

• жилы в кабелях, ведущих к люстре и выключателю;
• модернизированная клеммная колодка;
• дополнительная клемма, размещенная в распределительной коробке;
• выключатель с двумя клавишами.

Кроме того, реализации данного решения требует перекоммутации проводов светильника с разделением на две группы освещения.

Что касается схемы подключения люстры к выключателю с тремя клавишами, то он подразумевает дополнение элементов, приведенных при описании способа подключения с использованием двухклавишного выключателя.

Подключение диммера к люстре

Использование обычного одноклавишного выключателя не позволяет регулировать яркость освещения в комнате, разве что, только путем выкручивания части лампочек. Этот способ вряд ли можно назвать современным и удобным, тем более, что производители на сегодняшний день предлагают потребителям широкий выбор диммеров, которые сочетают в одном устройстве функции выключателя и регулятора яркости света. Есть и более сложные и дорогие модели, которые позволяют включать и выключать освещение дистанционно, хлопком и плавно, а также обладают дополнительным функционалом.

Существует большое разнообразие диммеров, которые могут отличаться по способу монтажа, в связи с чем, применяются разные типы монтажных схем. Но главное здесь в другом: выбирая ту или иную модель диммера, следует обращать внимание на их совместимость с источниками света исходя из их типа и значений нагрузки. Например, если для стандартных ламп накаливания можно использовать самые простые модели, то для светодиодных и люминесцентных ламп выпускаются специальные конструкции.

Советы по безопасному монтажу люстры

Проводку всегда нужно собирать таким образом, чтобы фазный проводник соединялся с дальним контактом патрона, а нулевой – с ближним. Данный прием обеспечивает безопасность человеку, который буде производить замену лампочки при включенном выключателе и случайно дотронется до токоведущей части патрона.

Как, известно, вся проводка электропитания люстры прячется в металлическую трубку. Во избежание появления на корпусе люстры потенциала следует уделить особое внимание качеству изоляции, полностью исключив наличие открытых участков проводки.

Сборку проводов во время монтажа производят в одном месте, обусловленном конструкцией люстры. При этом от общей “связки” по трубке отводятся и подключаются к клеммной колодке два проводника – фазный и нулевой. Также на саму трубку коммутируется защитный РЕ-проводник, хотя, он может отсутствовать у старых моделей. Но в любом случае, электрическим контактам в местах соединения необходимо обеспечить надежную фиксацию и изоляцию.

Еще один совет касается всех существующих источников освещения: электрический выключатель должен разрывать “фазу” и ни в коем случае не “ноль”.

Как правильно подключать люстру

Электричество небезопасно. Поэтому вопрос, как подключить люстру, может стать жизненно важным, если нет возможности вызвать электрика. От правильной установки зависит длительность эксплуатации осветительного прибора и благополучие жильцов квартиры.

Знания об устройстве и сборке светильника помогут не допустить роковой ошибки. Тщательное изучение и применение советов оградят от проблем и сделают вашу жизнь светлее.

Необходимая подготовка

Начинать работу надо с изучения основ электрики. Для начала повторите правила электробезопасности. Затем поставьте достижимую цель. Это может быть подключение галогенной люстры или простой, с 1 рожком или несколькими, с заземлением или без, к однофазной или двухфазной проводке.

Определив цели, переходите к изучению инструкций по выбранному направлению. Электропроводка современных зданий сильно отличается от установленной в старых постройках. Количество кабелей на потолке для установки люстры, их назначение и способность мастера определить маркировку имеют значение для дальнейшей работы.

Провод заземления

Современные правила градостроения требуют наличия заземления во всех новых зданиях. Поэтому 3 конца кабеля на потолке не означают, что перед вами трехфазная сеть. 1 из них может быть заземлением, его тон – желто-зеленый.

Если на вашей люстре есть провод такого цвета, то он предназначен для заземления. При отсутствии на электроприборе подобного кабеля оголенное заземление на потолке надо тщательно изолировать. В противном случае может произойти короткое замыкание.

Фазы и ноль

Определившись с заземлением, уточняем назначение прочих проводов. Их может быть 2 или 3. Какой-то 1 из них – обязательно ноль, остальные 1 или 2 находятся под напряжением. Современные технологии облегчают труд электриков и помогают сразу отличить ноль от фазы. Контрастный цвет решает эту задачу. Но бывает, что проводка вся белая, тогда разбираться в ней придется самостоятельно.

В этом случае следует применить контрольное оборудование – индикаторную отвертку. При касании ей контакта с напряжением индикатор загорается сигнальным маячком. Предварительно проверьте, включен ли автомат на щитке электрообеспечения квартиры или дома.

Надежный способ определить фазы – это использование специального тестера. На приборе включите вольтметр, выставьте значение – не менее 220В. Затем, держа щупы за ручки, попеременно прикасайтесь к разным парам проводов. Будьте внимательны, чтобы случайно не дотронуться рукой до металлических частей щупа во избежание поражения электрическим током. Если стрелка не движется, значит найдены обе фазы, а третий провод – нулевой. При соединении щупа с ним прибор покажет 220В. Отметьте ноль цветной изолентой или маркером.

Подключаем люстру к одинарному и двойному выключателям

Разобравшись с проводами, переходите к следующему этапу, который зависит от вида выключателя, установленного в помещении. Возможны 2 варианта: двухклавишный и одинарный. Следует задействовать 1 клавишу, а вторую можно проигнорировать.

Теперь рассмотрим разные способы подсоединения двойного выключателя. Они зависят от количества рожков в осветительном приборе.

С 2 лампами

При подключении люстры с 2 рожками ноль подводят к обеим лампочкам, а обе фазы – по 1 на каждый рожок. В этом случае при нажатии на 1-ю клавишу загорится 1 лампочка, а на 2-ю – другая.

Соединение проводов необходимо производить с помощью специальных клеммников, это современное требование электробезопасности. В таком случае достаточно 1 детали. На первой клемме соединяем ноль, на второй – фазы, а на третьей – землю (если такой кабель предусмотрен для установки светильника в этой комнате).

С 3 лампами

При подключении трехрожковой люстры провода надо распределить таким образом: 1-ю фазу крепите к первому и второму рожкам, а 2-ю фазу – к третьему. Ноль присоедините ко всем 3 рожкам. При нажатии 1-й клавиши загораются 2 лампочки, при нажатии 2-й – третья лампа.

Для работы понадобится соединитель с 4 клеммами или 3, если нет заземления. Внимательно следите за расположением проводов от люстры. Не соединяйте между собой концы разных цветов во избежание короткого замыкания.

С 5 лампами

Самый вариативный набор подключений у пятирожковой люстры. 1-й вариант – 4 на 1, 2-й способ – 3 на 2. В первом случае 1-ю фазу присоединяем к каждому из 4 рожков, а 2-ю – к пятому. Во втором – 1-ю фазу подводим к каждому из 3 рожков, а 2-ю – к четвертому и пятому. Нулевой кабель ведем ко всем соединениям.

Как и в предыдущем случае, фазы разделяем по разным клеммам. Следите за надежностью крепления болтов соединений и за расположением внутри крепежа. Если скручиваете их вместе, то можно пропаять оловом. В этом случае срок службы узлов будет дольше.

Подключение галогенной люстры с пультом или без

Галогенные лампы работают от низкого напряжения, поэтому прямое подключение к сети в 220В выведет прибор из строя. Такие светильники оснащены специальным оборудованием. Трансформаторы и блоки питания входят в комплект прибора. При покупке следует проверять наличие всех запчастей для лампы, чтобы потом не пришлось решать дополнительные задачи.

Галогенная люстра, оборудованная пультом, имеет блок управления, который монтируется внутри светильника. От него отходят 3 кабеля. 1 из них – это антенна, ее нельзя подключать к электросетям. А 2 других служат для подачи тока. Их нужно через клеммник надежно прикрепить к кабелям электропроводки. Фазы к 1-й клемме, а ноль – ко 2-й. Если есть заземление, то его присоединяйте к 3-й клемме.

При отсутствии пульта подсоединение люстры к блоку питания, входящему в комплект поставки, производится по такому же принципу. Не следует электропровода разных цветов совмещать друг с другом. При закреплении концов кабелей аккуратно заправляйте их внутрь клеммовых соединителей. Даже тонкий прут металлической оплетки может привести к выходу прибора из строя, если коснется другой металлической детали светильника.

Схема подключения люстры с пультом

Переделываем люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Разделите один из проводов на отдельные жилки, ведущие к рожкам люстры. От каждого рожка должно отходить по 2 кабеля. Они все соединяются в 2 выходные клеммы. Если этого сделать не удается, следует отсоединить 1 из проводов от рожков, который вы хотите подвести ко второму выключателю и припаять отдельные кабели.

Когда все готово, скрепите новые концы проводов и получите 3 контакта для подключения к двойному выключателю. Их промаркируйте изолентой или краской. Возьмите соединитель с 4 клеммами и скрепите ноль с кабелем, где скручены концы от всех рожков. Затем контакт с 1-й фазой соедините с 1 из свободных концов, а 2-ю фазу с – другим. Нельзя совмещать их между собой. Применяя эту схему, вы получите желаемое: при нажатии на 1-ю клавишу будет 1 вариант освещения, при нажатии на 2-ю – другой.

Частые ошибки

Невнимательность часто приводит к проблемам. Иногда упущенная мелочь может стать источником неприятностей. Поэтому следует внимательно читать инструкции и точно их выполнять. Прежде чем включать прибор, обязательно проверьте правильность и надежность всех соединений.

Многие ошибки часто совершают начинающие электрики-самоучки. Необходимо обратить внимание на некоторые из таких недочетов:

Неправильное подключение двойного выключателя

Не разобравшись, какой кабель с чем соединять, начинающий мастер может перепутать провода и скрепить их неправильно. В результате прибор не будет включаться или выйдет из строя. Поэтому следует внимательно изучать схему соединения и точно ее исполнять.

Маркируйте все провода, чтобы не допустить подмены или ошибки. Хорошо изолируйте незадействованные концы. Используйте в работе специальные приборы для поиска фаз и нулевого кабеля.

Подключение нулевого провода вместо фазного

Если после включения прибора в сеть отключился домовой счетчик и погас свет, значит произошло короткое замыкание по причине соединения фазы с нулем. Чтобы устранить ошибку, необходимо отключить светильник от сети и внимательно просмотреть схему сборки.

Когда погрешность будет найдена, исправьте ее и только после этого повторите попытку включить электроприбор.

Неправильная схема подключения нулевого провода люстры

Иногда трудно определить, который из кабелей от плафона подсоединять к нулю. Часто там присутствует провод, который содержит в себе концы от всех лампочек. К нему нельзя подключать кабель с напряжением, это приведет к короткому замыканию. Чтобы такого не произошло, сразу маркируйте этот провод и соединяйте его только с нулевым кабелем сети.

Техника безопасности

Если этот вариант недоступен и вы решаете приступить к работе сами, тогда необходимо соблюдать следующие пункты:

• не трогать оголенные кабели, расположенные на потолочной плите;
• при подсоединении люстры к основной проводке отключить входные автоматы на домовом щитке;
• тщательно изолировать оголенные сечения проводов;
• внимательно изучить инструкцию прибора и следить за ее выполнением;
• нельзя допускать детей к месту работы;
• не делать исправлений при включенном рубильнике;
• при использовании тестометра следить, чтобы не касаться металлических частей прибора при соединении его с проводами;
• при поражении электрическим током немедленно его отключить, для этого желательно работать с напарником.

Применяя полученные знания, можно избежать многих проблем и долго наслаждаться ярким освещением. Вдвойне приятно, если светильник собран своими руками.

Рекомендуем к просмотру:

• Как подключить проходные выключатели с двух мест — схема
• Как рассчитать расход электроэнергии, потребляемой…
• Как перевести киловатты в ватты и наоборот
• Как правильно установить ХДМ на потолок?
• Вопрос: Почему искрят щетки в электродвигателе, к…
• Как правильно называется машина для тока с большим…

Как подключить люстру с проходными выключателями

Главная страница » Статьи » Как подключить двухклавишный выключатель света

Как подключить двухклавишный выключатель света

При выполнении разводки электрической проводки своими руками, часто бывает необходимо подключить вроде бы простые и понятные приборы, но не всегда это может получиться правильно. Для правильного подключения и последующего удобного использования, нужно знать все возможности электрических приборов, тем более, таких простейших, как двухклавишный выключатель.

Содержание:

• Конструкция и назначение двухклавишного выключателя
• Двухклавишный проходной выключатель
• Принцип подключения люстры к двойному выключателю
• Подключение проходного выключателя

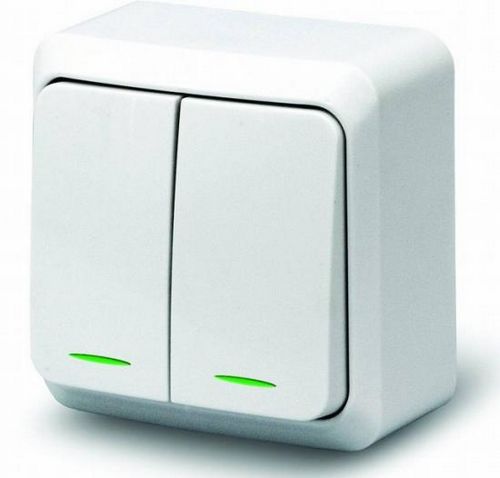

Конструкция и назначение двухклавишного выключателя

Перед тем, как подключить двухклавишный выключатель света, надо разобраться, что он вообще собой представляет и на что стоит рассчитывать при его подключении, а на что нет. Такие выключатели света нужны прежде всего для дистанционного управления включением двух отдельных потребителей электроэнергии, причем независимо друг от друга.

Также двойной выключатель может помочь компоновать источники света на две группы, что может быть полезным при:

• подключение двойного выключателя к двум лампочкам и более;
• разделение управлением двух отдельных бра;
• управление включением групп точечного и заливного света;
• включение эффектов отдельно от основного света в конструкциях натяжных потолков соответствующего типа.

Однако, это не все возможности 2-клавишного выключателя.

Двухклавишный проходной выключатель

Проходной выключатель служит для того, чтобы управлять одним источником света из разных мест одновременно. То есть, если в длинном коридоре стоит источник света, то он может управляться из двух точек сразу, что удобно в тех случаях, когда коридор слишком длинный, чтобы устанавливать один выключатель равноудаленно от концов коридора. Таким образом можно управлять лампой независимо из разных концов коридора и при этом можно использовать выключатели с подсветкой.

Одноклавишный проходной выключатель и схема его подключения показаны на чертеже ниже.

Точно так же может быть использован и двухклавишный проходной выключатель, с той лишь разницей, что он может управлять дистанционно не одной лампой или группой, а двумя. Конструктивно такой выключатель не имеет никаких отличий от обычного, разница в том. Что его схема подключения реализована так, что он может быть включен, независимо от своего положения.

Принцип подключения люстры к двойному выключателю

Вначале разберемся, как подключить две лампочки на двойной выключатель в люстре, а после рассмотри, как реализовать схему включения люстры ч разных точек и рассмотрим варианты использования маршевых выключателей. Вот схема подключения 2-клавишного выключателя и принцип разделения люстры на группы.

Схема понятна и доступна, объяснений, надеемся, не требует. Чтобы разобраться в этой схеме достаточно просто различать цвета. Таким образом, на схеме подключены отдельно две лампы. Но бывают случаи, когда нужно подключить больше, чем одну лампу на каждую клавишу. В этом случае придется группировать источники света так, чтобы каждой группе соответствовала отдельная клавиша, тогда есть смысл подключать люстру к двойному выключателю. Если недостаточно двух групп, тогда нужно устанавливать выключатель с тремя клавишами, он будет управлять тремя группами, но в том случае, если это предусмотрено проводкой, проложенной в стене.

Подключение проходного выключателя

Схема подключения линий с двумя клавишами освещения реализуются, зачастую, в тех местах, где нужно отдельное управление из разных мест двух различных осветительных линий. В этом случае, чтобы на запутаться при управлении световыми линиями, на клавиши наносятся маркеры в виде меток, указывающих направление включения или выключения источника света. Разница с обычными переключателями в том, что в этом случае нет четко фиксированного положения вкл или выкл. Все зависит от положения противоположного переключателя, для этого и нужно наносить соответствующие метки.

Пользуясь этой элементарной схемой подключения двухклавишных проходных выключателей, удастся реализовать достаточно сложную систему дистанционного управления сразу двумя ветками освещения. Главное — не перепутать землю с фазой, тогда система просто не будет работать. Чтобы вычислить фазу, необходимо использовать обычный электрический пробник.

К тому же соблюдение фазности необходимо и в целях безопасности, поскольку при замене лампы обязана отключаться именно фаза, а не ноль. С фазой лучше не шутить и соблюдать необходимые меры предосторожности. Таким образом, можно использовать двухклавишный выключатель в разных целях, и как проходной, и как разделительный выключатель.

Перед тем как подключить двигатель стиральной машины, необходимо понять, что он собой представляет Любой человек знает о том, что подключение двигателя…

Чтобы обезопасить свое жилье и создать оригинальный интерьер, необходимо не только правильно расположить электрофурнитуру, но и рассмотреть все способы…

Нередко возникает необходимость в том, чтобы перенести розетку или выключатель в другое место. Причин может быть много. Поэтому нас больше интересует…

как сделать 3 выключателя на 1 люстру?

В спальне хочу сделать следующее:
зашел в комнату включил свет у двери, лёгли спать — выключил(а) свет рядом с кроватью (лень вставать).
Как это можно воплотить?

В своё время помню был в квартире с длиннющим коридором, так там хозяйка в его начале включила свет, а когда дошли до другого конца — нажала второй выключатель и свет погас..

наберите «управление светом с двух и более мест»

sergey_sav написал :
наберите «управление светом с двух и более мест»

что гугл, что яндекс нашли всего 1 страницу, вот эту:
» >

Таким образом надо искать в рознице продукцию hager?

наберите «управление люстрой по 2 проводам» -и получите больше страниц.

VladK написал :
что гугл, что яндекс нашли всего 1 страницу, вот эту:

Не знаю, какой у Вас Яндекс, а у меня страниц не меряно. Переходим в картинки и третья вот эта
» >

ЗЫ На станицах форума неоднократно приводились схемы и ссылки, можно и поискать.

sergey_sav написал :
Не знаю, какой у Вас Яндекс

обычный у меня яндекс

За схему спасибо.

Для этого используют вместо выключателей т.н. переключатели. Обычно покупал в «Метизах». Просто по привычке больше доверяю этой сети магазинов. Схема подключения не сложна, разводка кабелем от распредкоробки и расключить.

justis1 написал :
переключатели. Обычно покупал в «Метизах»

Нашёл
» >
завтра поеду в ближайший.

Это хорошо. Только в следующий раз без кавычек в поиске шуруйте.

VladK написал :
завтра поеду в ближайший.

Только не забудте, что для трех точек надо 1 перекрестный выключатель и 2 обычных.

Нужно для этого два переключателя, т.н. проходные .

Да я это и имел в виду.

товарищи эта схема управления освещением из трех мест а не из двух, есть еще проще схема

Очень удобно для этих целей использовать сенсорный диммер. В одной точке устанавливайте диммер в остальных (хоть 100) ставяться самовозратные кнопки. Короткое нажатие вкл/выкл, долгое нажатие регулировка яркости.

Сошников М написал :
товарищи эта схема управления освещением из трех мест а не из двух, есть еще проще схема

Ну тема так и называется 3 выключателя на одну люстру))

купите выключатель «со звуком». Хлопнули в ладоши — свет выключился. Только вот храпеть не надо

Bdfy написал :
купите выключатель «со звуком». Хлопнули в ладоши — свет выключился. Только вот храпеть не надо

Представляю ситуацию лежишь книжку читаешь — любимая вторая половина спит — бабах ей над ухом в ладоши — что бы жизнь малиной не казалась))))

Присоединяюсь к вопросу автора!

PoloAlex написал :
Представляю ситуацию лежишь книжку читаешь — любимая вторая половина спит — бабах ей над ухом в ладоши — что бы жизнь малиной не казалась))))

Уаахаххахахахахахахахаха))))) Жестоко)

Напишите пожалуйста как по русски эти выключатели называются?

обычный вкл/выкл — «interruttore»
для 2 точек (переключатели?) — «deviatore»
для трёх и более (между переключателями — перекрёстные?) — «invertitore»

да у всех поразному
для двух мест — переключатель — проходной — универсальный — лестничный

Для 3-х и более (ставятся между переключателями) — крестовидный — перекрестный

PoloAlex написал :
да у всех поразному

2dinamit007 Лично для Вас.

люди пожалуйста дайте кто нибудь схему двойных проходных выключателей Legrand в трех местах

Можно посмотреть схемы тут : » >
А вообще- надо почитать форум, очень-очень много полезного можно найти.

Adrenalin написал :
двойных проходных выключателей Legrand в трех местах

Управление из 3 мест 2 клавишными выключателями невозможно — только из двух. Несуществует 2-клавишных крестов

Adrenalin написал :
люди пожалуйста дайте кто нибудь схему двойных проходных выключателей Legrand в трех местах

Импульсное реле и двухклавишные кнопки без фиксации — и управляйте хоть с 10-ти мест.

PoloAlex Вы в этом уверенны? Точно? А Вы поиском иногда пользуетесь? В магазины электротоваров заглядываете?

mww08 написал :
Сообщение от PoloAlex
Управление из 3 мест 2 клавишными выключателями невозможно — только из двух. Несуществует 2-клавишных крестов
Вы в этом уверенны? Точно? А Вы поиском иногда пользуетесь? В магазины электротоваров заглядываете?

Если у вас есть иная информация, так поделитесь. Что вы как куркуль все при себе держите?

Обсуждение схемы 7+7 если я правильно понял. В легране не попадались, но в природе существуют. Например, в unica » > артикул U5.225.30NZ

Просто написал :
В легране не попадались, но в природе существуют. Например, в unica » > артикул U5.225.30NZ

Спасибо за ссылку, а то у Леграна действительно таких нет. Буду теперь хоть Унику иметь ввиду, хотя мне эта серия и не очень по душе .

Вот. Но если не ошибаюсь, то вроде бы и у Legrand появились.

mww08 К сожалению ошибаетесь. На схеме представлена схема двух одноклавишных и одного двухклавишного переключателей, используемых для управления двух групп светильников из двух мест каждой группой.

avmal написал :
используемых для управления двух групп светильников из двух мест каждой группой.

Совершенно верно. Ошибся скриншотом, извините. Только меня уже опередил Просто. Еще раз прошу прощения.

Я конечно же не заложил 4 жилу в штробу, сейчас думаю какую перекладывать..

Вопрос(схема из поста #23) по расположению перекрёстного переключателя.
В комнате три места под «управление» светом: у двери, справа и слева от кровати.
Куда ставить перекрёстный?

С другой стороны, строители выделили на эту комнату свою линию..Может рассмотреть установку импульсного реле?

VladK написал :
Куда ставить перекрёстный?

Посередине Вашей проводки.

VladK написал :
Может рассмотреть установку импульсного реле?

И не надо менять проводку, но нужны кнопочные выключатели

LAV написал :
Посередине Вашей проводки.

Хм.
Есть бывший выключатель(+провод от распред.коробки), к нему подведены 3 группы проводов (3жильные). 1-ая группа к новому месту выключателя(с другой стороны двери), 2 и 3 группы к разным сторонам кровати.
Как определить середину?

VladK написал :
Как определить середину?

Провода/кабель Вы проводите от одного выключателя до другого — потом к третьему и потом к лампе. Поэтому СЕРЕДИНА ПРОВОДКИ это как Вам удобнее вести провода/кабель согласно СХЕМЫ. В монтаже с учётом распаечных коробок определите САМ.

Просто написал :
Обсуждение схемы 7+7 если я правильно понял. В легране не попадались, но в природе существуют. Например, в unica » > артикул U5.225.30NZ

Спасибо — за инфу, немного удивлен, иногда задавался этим вопросом почему такого нет, но в тоже время не мог себе представить как корпус впихнуть 8 кантактов — что бы он еще в коробку нормально встал.
Кто нибуть держал у руке?

Скромное пожелание — если неохота возиться с проводкой и проходными переключателями, купите себе люстру с дистанционным управлением — вроде бы сейчас они не в дефеците — одно толко неудобство — пульт можете потерять.

upryamez написал :
если неохота возиться с проводкой и проходными переключателями

Уже вожусь. Сегодня сделал штробу между подрозетниками для «забытой» 4-ой жилы от перекрёстного к третьему выключателю.. А всё от того, что жене не нравятся кнопки в виде выключателя, а мне хотелось импульсное реле Были сегодня в магазинах — искал выключатель кнопочный legrand 7743 11(7744 11) он единственный(вроде как) не похож на кнопку — клавиша как у простого выключателя и не нашли..

Просто написал :
Обсуждение схемы 7+7 если я правильно понял. В легране не попадались, но в природе существуют. Например, в unica » > артикул U5.225.30NZ

А можно 7+7 заменить двумя проходными одноклавишными переключателями (сх.7)?

Vlad Zhdanov написал :
Очень удобно для этих целей использовать сенсорный диммер. В одной точке устанавливайте диммер в остальных (хоть 100) ставяться самовозратные кнопки. Короткое нажатие вкл/выкл, долгое нажатие регулировка яркости.

Те что у Легранда, есть большой минус «ограничение по расстоянию». )

evlan написал :
А можно 7+7 заменить двумя проходными одноклавишными переключателями (сх.7)?

Можно если под это дело замазан не один подрозетник, а два.

Темку я создал больше 3 лет назад, но только этой зимой закончил ремонт
Во всех комнатах со всем порядок, а для которой и задавался вопрос про управлением с 3 мест 1 люстрой застой..
Что имеется — 3 двойных переключателя на 2 направления (legrand 7743 08).
Где нужно поставить перемычку у 2 переключателя чтобы его сделать крестовым?

И вообще сдалать схему рабочей как на рисунке?

там вроде рекомендованная марку среднего переключателя другая? не?)))

если у вас все 3 одинаковые, то по схеме внизу))

НО ОБЯЗАТЕЛЬНО на средний переключатель поставить ОДНУ ОБЩУЮ клавишу или две клавиши одновременно жмакать! если одну не жмакнете, то смысл потеряется.

но вообще и на крайние тоже поставить общие клавиши, а то пол-выключателя будет неиспользоваться — путаница для людей — что нажимать??))

Sergo2012 написал :
там вроде рекомендованная марку среднего переключателя другая? не?)))

Другая но как купил 3 года назад так и лежали.

Sergo2012 написал :
если у вас все 3 одинаковые, то по схеме внизу))

Вот спасибо, завтра буду тестировать.

Sergo2012 написал :
на крайние тоже поставить общие клавиши

На них поставил перемычки, чтобы вторые клавиши использовать для 2 разных бра.

VladK написал :
На них поставил перемычки, чтобы вторые клавиши использовать для 2 разных бра.

Это хорошо.
А вот если захотелось на одной люстре 2 лампочками независимо управлять? А если этих люстр (линий) по дизайну 3-4 штуки?

ts_007 написал :
Это хорошо.
А вот если захотелось на одной люстре 2 лампочками независимо управлять? А если этих люстр (линий) по дизайну 3-4 штуки?

мысль не окончена!))
всего 4 люстры, в каждой 2 лампочки (образно), надо, чтобы каждая люстра отдельно от других управлялась или чтобы эти 2 лампочки включались на всех 4 люстрах однообразно?
и там и там есть решения)))
кстати, к системе умный дом не присматривались? так хоть 20 люстр по 10 лампочек в каждой)))))

Sergo2012 написал :
мысль не окончена!))
всего 4 люстры, в каждой 2 лампочки (образно), надо, чтобы каждая люстра отдельно от других управлялась или чтобы эти 2 лампочки включались на всех 4 люстрах однообразно?
и там и там есть решения)))

Так: по дизайну есть 3 назовем — линии освещения (там и 6 светильников, и 8 и т.д.) и эти линии нужно как-бы разделить, чтобы: включались 1 клавишей 1 выключателя 3 светильника 1 линии;2 клавишей 1 выключателя оставшиеся 3 светильника 1 линии и т.д. и все это управлялось с 3 мест. Т.е. понятно, что нужно 2 проходных и 1 перекрестно-проходной на каждую линию. Но у Шнайда, Леграна проходные можно найти 2 клавишные, а вот перекрестно-проходной, что бы был, работал и занимал место двухклавишным я не нашел в наличии. Есть только у Bticino, но там цена .

кстати, к системе умный дом не присматривались? так хоть 20 люстр по 10 лампочек в каждой)))))
Когда в нашей деревне начнут торговать Шнайдером и Леграном, то да . Импульсное реле, и то не найдешь в наличии, чтобы показали и дали послушать, как сильно щелкает.
