Защита розетки автоматическим выключателем

Защита розетки автоматическим выключателем

Все ставят автоматические выключатели, а зачем? Чтобы они защитили квартиру от пожара, чтобы сохранили жизнь человека, чтобы защитили электрооборудование, чтобы защитили проводку — думают многие. Отчасти правильно думают, а отчасти нет. Давайте ниже разберемся.

От чего защищает автоматический выключатель, то есть когда он срабатывает? Это в двух случаях:

  1. Первое это при коротком замыкании, когда фаза с нулем коснутся друг друга. Например, когда кусачками кусаете провод под напряжением или щупами мультиметра лезете в розетку, чтобы ток померить (этого делать нельзя, но неоднократно был этому свидетелем).
  2. Второй случай это от перегрузки, т.е. когда через автомат протекает повышенный ток в случае включения в розетки большого количества электроприборов и в нем срабатывает тепловая защита.

От чего защищает автоматический выключатель?

Смотрите, при коротком замыкании ток возрастает мгновенно в сотни раз и поэтому автомат отрабатывает за сотые доли секунды. За это отвечает в нем электромагнитный расцепитель. Но вот если нагрузить линию током, немного превышающим номинал автомата, то он сразу не сработает. В нем будет греться биметалическая пластина, которая изгибается в зависимости от температуры, и когда достигается критическое состояние, то она заставляет автомат сработать. Чем выше ток, тем быстрее будет греться биметалическая пластина и, соответственно, сработает автоматический выключатель.

Например, если через автомат, рассчитанный на 10А, будет протекать ток 14 ампер, то он сработает ориентировочно через 40 секунд. А если через него пустить ток в 25А, то он сработает через 5 секунд. Все эти цифры получаются из графиков кривых время-токовых характеристик автоматических выключателей.

Это своеобразная временная задержка на срабатывание. Она сделана для того, чтобы исключить срабатывание автоматических выключателей от пусковых токов. Например, во время запуска электродвигателя пусковой ток может превышать рабочий ток в 2 раза. Он кратковременный и биметалическая пластина в автомате за это время не успевает нагреться и обесточить линию. Также за это время изоляция на проводах не успевает перегреться и расплавиться. Но если произойдет какой-то сбой в оборудовании, и повышенный ток будет протекать постоянно, то биметаллическая пластина нагреется и заставит сработать автомат, таким образом, защитит провода от перегрева. Разобрались с этим?

Вот, например, на фото ниже в одном офисе в две розетки включены сто вилок. И потом они удивляются, почему это у них постоянно электричество кончается. Хорошо что здесь сечение проводов и номинал автоматического выключателя правильно рассчитаны.

Теперь делаем выводы. Происходит короткое замыкание и автоматический выключатель срабатывает. Таким образом, он защитил вашу проводку от перегрева, нарушения изоляции жил и соответственно от пожара. Для разрушения изоляции нужно какое-то время, которое автомат не дает. Пока он срабатывает от огромного тока, то ток кстати тоже успевает протечь через ваше электрооборудование и с большим удовольствием выводит его из строя. Помню раньше в советское время такое было массово. В многоэтажном доме, а то и в целом районе от КЗ у людей сгорали работающие телевизоры, холодильники и т.д. У всех и пробки стояли, и выбивало их, но увы телевизор потом несли в ремонт. У меня так знаменитое «Денди» сгорело :-)))

Читать еще:  Выключатель ванна туалет кухня с розеткой установка

Вот одно фото из моего архива рабочих будней. Задумайтесь стоит ли пренебрегать дома электрикой?

Идем дальше. Теперь человек нечаянно дотронулся до оголенного провода. Утечка тока произошла через него, а автомат не сработал. Бывало такое? Вы пытались повесить люстру или отремонтировать розетку, а Вас немного пощекотало. Ладно если рука человека мгновенно отдернулась и он отделался легким испугом и потом с улыбкой на лице будет байки травить товарищам, как лампочку в люстре менял, а его в это время… Здесь вас может защитить от утечки тока на корпус электрооборудования или при прикосновении человека только УЗО (устройство защитного отключения) или дифференциальный автоматический выключатель, которые сегодня нынче в моде.

Вот и получается, что защищает автоматический выключатель только электропроводку, от ее перегрева и возгорания, конечно если автоматический выключатель выбран правильно.

Не забываем улыбаться:

Заходит мужик к соседу и видит, что тот стоит со сковородкой в руке, жарит яичницу, только как-то странно это делает. Он с одной электроплитки перекладывает на вторую, со второй на третью, а потом опять на первую.
Мужик:
— Ты чего делаешь?
— Да у меня провод со светофора проведен.

Розетки с автоматическим выключателем и электрической блокировкой производства Schneider-Electric

Файлы
  • Обзор
  • Эти розетки отличаются наличием автоматического выключателя с теплоэлектромагнитным расцепителем (с устройством дифференциальной защиты или без него), который включается, только когда вилка полностью вставлена в розетку.
  • Автоматический выключатель срабатывает при попытке извлечь вилку, когда розетка находится под нагрузкой.
КодАртикулНаименованиеКоличество полюсовНапряжениеНоминальный токЗаказать
22370882432С автоматическим выключателем и реле дифференциального тока3P + t380 — 415 В63 AЗаказать
22371282433С автоматическим выключателем и реле дифференциального тока3P+N + t380 — 415 В63 AЗаказать
22370982444С автоматическим выключателем и реле дифференциального тока3P + t380 — 415 В125 AЗаказать
22371382445С автоматическим выключателем и реле дифференциального тока3P+N + t380 — 415 В125 AЗаказать
22370482479C автоматическим выключателем с теплоэлектромагнитным расцепителем3P + t200 — 250 В63 AЗаказать
22370682482C автоматическим выключателем с теплоэлектромагнитным расцепителем3P + t380 — 415 В63 AЗаказать
22371082483C автоматическим выключателем с теплоэлектромагнитным расцепителем3P+N + t380 — 415 В63 AЗаказать
22371482485C автоматическим выключателем с теплоэлектромагнитным расцепителем3P + t480 — 500 В63 AЗаказать
22370582491C автоматическим выключателем с теплоэлектромагнитным расцепителем3P + t200 — 250 В125 AЗаказать
22370782494C автоматическим выключателем с теплоэлектромагнитным расцепителем3P + t380 — 415 В125 AЗаказать
22371182495C автоматическим выключателем с теплоэлектромагнитным расцепителем3P+N + t380 — 415 В125 AЗаказать
22371582497C автоматическим выключателем с теплоэлектромагнитным расцепителем3P + t480 — 500 В125 AЗаказать

© 2010-2018. Права принадлежат ООО «Акспром»

Селективность автоматических выключателей: теория и практика

Проектируя новую электрическую сеть или реконструируя уже существующую, всегда необходимо придерживаться требований, которые создают условия надежной работы. В частности, речь идет о селективности — согласовании рабочих характеристик защитных аппаратов на всех этапах распределения электроэнергии. Это делается для того, чтобы в случае короткого замыкания или перегрузки сработал только тот защитный аппарат, в цепи которого возникла неисправность. При этом остальная часть электроустановки должна не отключаться, а оставаться в работе.

Например, если произошло короткое замыкание в розетке на кухне, то должен сработать групповой автоматический выключатель (на схеме аппарат с защитной характеристикой «В» и номинальным током в 10 А). Таким образом, должна отключиться только поврежденная линия «розетки кухни», а не вводной аппарат, отключая при этом всю квартиру.

Если отключения защитного аппарата по каким-либо причинам не произошло, то возникшую неисправность в розетке контролирует вышестоящий автоматический выключатель квартирного щитка.

Основные определения:

Селективность — согласование характеристик установленных последовательно аппаратов защиты таким образом, чтобы в случае аварии отключалась только та линия питания или часть схемы, где возникла неполадка.

Полная селективность — вид координации работы защитных аппаратов, при котором аппарат со стороны потребителя отключается раньше, чем аппарат со стороны источника питания. Отключение происходит во всем диапазоне возможного тока к.з. в данной сети вплоть до значения максимальной отключающей способности нижестоящего аппарата.

Частичная селективность — вид координации работы защитных аппаратов, при котором аппарат со стороны потребителя осуществляет защиту до значения Is (предельного тока селективности). При этом аппарат со стороны источника питания не должен срабатывать.

Зона перегрузки — диапазон сверхтока, в котором за срабатывание автоматического выключателя отвечает тепловой расцепитель.

Зона короткого замыкания — диапазон сверхтока, в котором за срабатывание автоматического выключателя отвечает электромагнитный расцепитель.

Избирательность срабатывания устройств защиты достигается за счет согласования время-токовых характеристик. Например, для обеспечения селективной работы оборудования при перегрузках достаточно, чтобы номинальный ток защитного аппарата со стороны питания минимум на 1 ступень был выше номинального тока автоматического выключателя со стороны нагрузки.

Методы обеспечения селективности

В зоне перегрузки обычно реализуется время-токовый тип селективности. В зоне КЗ могут использоваться другие методы обеспечения селективности, о которых мы поговорим далее.

Временная селективность

Этот вид селективности обеспечивается благодаря разному времени срабатывания аппаратов защиты.

Время срабатывания ближайшего к защитному оборудованию аппарата защиты №1 настраивается на значение 0,02 с. На следующем этапе защиты отключение неисправности в цепи обеспечивается настройкой времени срабатывания аппарата 0,5 с. На последнем этапе выбирается время срабатывания выключателя — 1 секунда. Защита № 3 будет резервировать 2 нижестоящие защиты №1 и №2.

Токовая селективность

У всех защит №1, №2 и №3 выдержка по времени срабатывания минимальна: 0,02 с, однако значения срабатывания по току (уставки) отличаются: 200, 300 и 400 А соответственно. При возникновении в защищаемой сети короткого замыкания ток будет резко возрастать и вызывать срабатывание защит. Если защита №1 не сработает, то ее будет резервировать следующая защита №2.

Время-токовая селективность

Еще одним способом настройки защиты электроустановок до 1 кВ является согласование время-токовых характеристик применяемых автоматических выключателей.

Так, например, можно добиться избирательности срабатывания защиты, подобрав время-токовую характеристику выключателя В таким образом, чтобы она располагалась на определенном расстоянии ниже характеристики выключателя А. Эта зона определяется опытно-расчетным путем с учетом погрешностей срабатывания защит расцепителей. С учетом этой зоны строятся таблицы селективности.

Сегодня производители предоставляют своим клиентам уже готовые таблицы селективности, при помощи которых можно с уверенностью выбирать гарантированно селективные связки автоматических выключателей.

Выбирая аппараты защиты с учетом требований селективности защиты, вы повышаете не только надежность электроустановки, но и упрощаете работу по поиску поврежденного участка. Создать селективную защиту, применяя аппараты разных производителей, проблематично, поэтому следует устанавливать защитные аппараты одного производителя, дополнительно пользуясь специальными таблицами селективности.

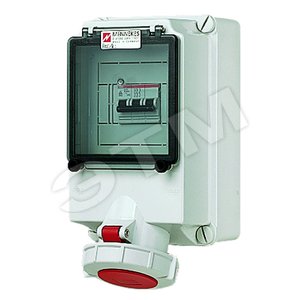

Розетка настенная автоматический выключатель 63А 3Р+E IP67

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Не забудьте купить

Вилка кабельная 63А 3Р+E IР67 переносная 400В

Вилка кабельная 63А 3Р+E IP67 PowerTOP

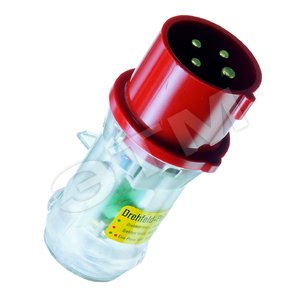

Вилка тестовая 63А 3Р+E IP44

Сальник с разгрузкой натяжения AKM 40 19-28мм IP66/IP67/IP69 серый стойкий к УФ Hensel (AKM 40)

Вилка кабельная 63А 3Р+E IР67 переносная 400В

Вилка кабельная 63А 3Р+E IP67 PowerTOP

Вилка тестовая 63А 3Р+E IP44

Вилка кабельная 32А 3Р+N+Е IР44 переносная 380В 025

Розетка кабельная 32А 3Р+N+Е IР44 на поверхность 380В 125

Вилка кабельная 32А 3Р+PE IР44 переносная 380В 024

Это также называют: Силовые разъемы,силовая розетка,силовая розетка,кабельная розетка,настенная розетка,розетка настенная,розетка для кабеля,разъемы CEE,розетка CEE,розетка с автоматом,силовая розетка с автоматом,розетка с автоматическим выключателем,силовая розетка с автоматическим выключателем,розетка с защитой,силовая розетка с защитой
