WiFi выключатель Sonoff Pow. Управление и измерение мощности нагрузки по WiFi (Обзор с печальным концом)

• Цена: $10.5

• Перейти в магазин

Этот обзор на новинку для умного дома — WiFi выключатель Sonoff POW с функцией измерения потребляемой мощности нагрузки.

Обзор с печальным концом, так как устройство не пережило тестирование. Виной тому моя небрежность при работе с электричеством, неисправный БП от ноутбука b 13-е число.

Может, были с судьбой нелады, нелады,
И со случаем плохи дела, дела,
А тугая струна на лады, на лады
С незаметным изъяном легла. ©

На схеме видно ESP8266, микросхему памяти на 1Мбайт W25Q80BV и интересную микросхему для измерения напряжения, тока и мощности HLW8012.

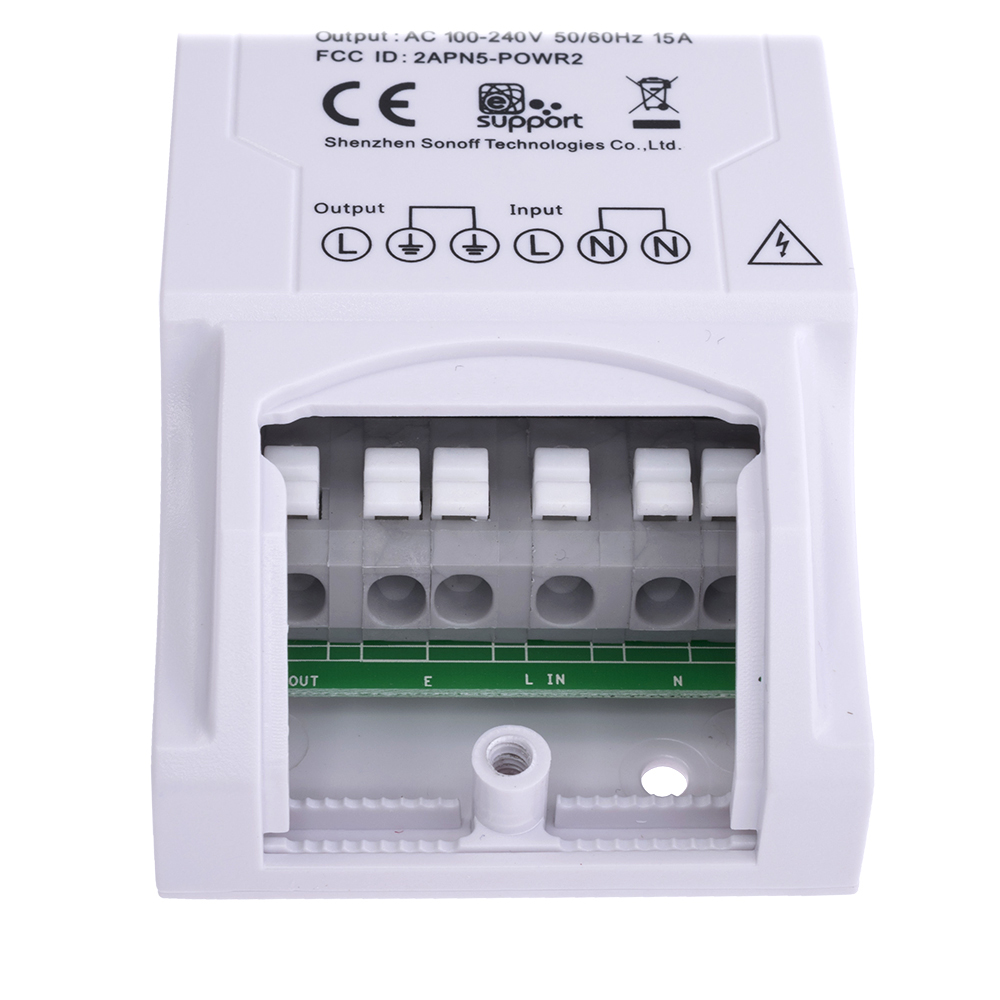

Схема подключения нагрузки подразумевает заземление, которое у меня в квартире не предусмотрено.



Поэтому выводы «E» никуда не плдключаем

Для управления устанавливаем приложение eWeLink из Google Play.

Создаем в нем учетную запись. Затем нажимаем и удерживаем 5с на приборе кнопку и регистрируем устройство в облаке

После этого получаем на экране кнопку включения и текущее значение мощности нагрузки

Теперь можно подключить любую нагрузку, смотреть ее мощность и мерить потребление электроэнергии в КВт/ч
Можно посмотреть почасовой профиль мощности

Так же как и в Sonoff TH10/16 можно настроить график включений выключений.
Но вот самая главная беда всех устройств Sonoff — лишь пропадет интернет, устройства SONOFF становятся недоступными ни для просмотра, ни для управления. Никакого.
Лично мне работать с умным домом «в облаках» не представляется комфортным.
Поэтому мой путь — использование устройства со своей прошивкой, благо, железо — ESP8266 — понятное. Покопавшись в описании на сайте производителя HLW8012 разобрался, как с нее снимать показания.
Частотный выход CF выдает мощность. CF1 — напряжение и ток в зависимости от состояния входа SEL. В данном устройстве CF подключен к GPIO14, СF1 — GPIO13, а SEL — GPIO05.

Осталось только померить частоту до 2000Гц на двух входах и правильно преобразовать показания.
Но вот проверить не получилось.
Припаял разъем для UART/TTL переходника. 3.3В переходника для питания ESP оказалось мало, поэтому решил оставить питание от сети.

— Интересно, что это так бумкнуло? Не мог же я один наделать столько шума. И где, интересно знать, мой воздушный шарик? И откуда, интересно, взялась эта тряпочка? ©

Как показал последующий анализ — у БП ноутбука где то пробивал ноль на минус 19В. Но вместо ноля в обычной розетке равновероятно будет фаза. А SONOFF тоже использует неизолированные ноль и фазу в схеме измерения сетевой мощности.
Результат — сгорел блок питания ноутбука, UART/TTL переходник и сам SONOFF POW.
Правильным было бы прошивать устройство, подавая 3.3В на пин разъема на плате.

Вскрытие показало — больной умер от вскрытия сгорел с кучей копоти резистор 1206 на 0 ом в цепи шунта измерения тока, высоковольтный транзистор и пара резисторов в схеме питания. ESP8266 на первый взгляд показался рабочим. И даже пытался подмигивать светодиодом. Но при этом грелся как утюг и потреблял 1А току. Явно у него что-то замкнуло от такого обращения.

Совершенно целый предохранитель в цепи нагрузки

А это БП, через который произошло замыкание

Ну что ж, может ITED вышлет мне еще один такой контроллер для тестирования, а пока я реализую возможности разработки собственной прошивки для модуля SONOFF DH10. Но это уже тема следующего обзора.

Пора подводить итоги.

Устройство очень интересно для удаленным управлением и мониторингом мощной нагрузки. Например, нагревателем. Был бы у меня в гараже WiFi, с удовольствием бы применил его там. Иногда требуется оставлять включенные устройства типа зарядки аккумулятора. Цена устройства довольно привлекательна и соизмерима со стоимостью деталей, которые там применяются: ESP8266 + блок питания + модуль измерения мощности + корпус + клеммная колодка.

Приложение eWeLink мне показалось малоинформативным. Ну что стоило вывести дополнительную информацию по напряжению и току нагрузки, раз они все равно снимаются. Иногда очень полезно видеть, как проседает напряжения при включении мощного потребителя.

Ну и главный лично для меня недостаток умного дома в таком облаке — полная неработоспособность при отсутствии интернета.

Но эти недостатки компенсируются возможность прошивки сторонним софтом. Очень интересен проект Itead Sonoff MQTT для прошивки с SDK и для прошивки через Arduino IDE. Я же в следующем обзоре напишу, как разработать свою прошивку для Sonoff DH10.

А тестирование Sonoff POW окончилось его крэш тестом. Вот такая печалька

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Wi-Fi выключатель POW R2 (Sonoff) (Sonoff) — Электронные компоненты и комплектующие — Элементы умного дома

Wi-Fi выключатель POW R2 (Sonoff)

Техническое описание Wi-Fi выключатель POW R2 (Sonoff)

Беспроводной Wi-Fi выключатель Sonoff POWR2 предназначен для управления электроприборами или розеткой со смартфона из любой точки мира, где есть доступ к интернету.

Особенностью даного выключателя есть мониторинг текущего тока, текущего напряжения, текущей мощности, установка уровней перегрузки, измерение потребленной энергии за выборочный период, экспорт записанных данных за 100 дней.

Устройство подключается через Wi-Fi при помощи установленного на мобильный телефон или планшет приложения EWelink.

Sonoff Pow R2 может защитить вашу технику от перегрузки. Вам нужно установить пороговые значения для тока, напряжения и мощности.

Он работает как калькулятор kwh, который может измерять потребление электроэнергии в течение определенного периода.

Приложение eWeLink предоставляет данные о потреблении электроэнергии за 100 дней, которые вы можете экспортировать в хранилище телефона.

Вы можете отслеживать, сколько энергии потребляет ваша техника, и оценить текущие расходы.

Особенности Sonoff POWR2:

— Дистанционное включение / выключение из любого места в любое время

— Управление группой устройств

— Управление устройствами по расписанию (поддерживает до 8 таймеров), в том числе таймер однократный/многократный и таймер обратного отсчета.

— Если устройство отсоединяется от сети, указанные таймеры будут работать как обычно, только устройство должно быть подключено к питанию.

— Незамедлительная реакция устройств

— Простая установка и настройка

— Мониторинг текущего тока, напряжения, мощности

— Установка пороговых значения для защиты устройств от перегрузки

— Просмотр и экспорт данных о потреблении энергии за 100 дней

— Cовместим с Google Assistant, Amazon Echo

Характеристики Sonoff POWR2:

— Входное напряжение: 100-240 В

— Коммутируемый ток: max 15 A

— Максимальная мощность: 3500 Вт

— Канал связи: Wi-Fi

— Поддерживаемые мобильные платформы: Android, iOS

WiFi реле Sonoff Pow (контроль за потреблением электричества)

Доставка

Мы доставляем заказы по всей России.

Стоимость доставки любого заказа курьером по Тюмени – 500 руб., а при заказе от 5000 руб. – бесплатно! Доставка осуществляется с понедельника по пятницу, с 9:30 до 18:00. Возможноcть и стоимость доставки заказов в пригороде Тюмени обговаривается отдельно.

Доставка в другие города России осуществляется транспортными компаниями за счет покупателя (оплата доставки обычно происходит при получении в офисе ТК).

Подробности об условиях доставки и список поддерживаемых транспортных компаний можно узнать в разделе «Доставка и оплата» или по телефону +7(3452)541‑541.

Оплата

Оплата заказа возможна следующими способами:

Оплата наличными при доставке курьером или при получении заказа в нашем офисе.

В офисе нашей компании или при получении заказа от курьера также возможна оплата банковскими картами.

Безналичная оплата на счет компании от физических и юридических лиц.

Подробнее об условиях оплаты можно узнать в разделе «Доставка и оплата» или по телефону +7(3452)541‑541.

Наши услуги

Мы предоставляем следующие виды услуг:

Монтаж оптоволоконных сетей

Измерения качества сетей

Монтаж систем видеонаблюдения

Получить смету монтажных работ вы можете по телефону +7(3452)541‑541 или написав нам на почту info@541541.ru

• Описание
• Отзывы (0)

WiFi реле Sonoff Pow R2 позволяет управлять сетью 220В с током нагрузки 15А через приложение на телефоне. Главное отличие модели PowR2 от остального семейства Sonoff в том, что в приложении в режиме реального времени можно видеть ток, напряжение и мощность, которые потребляет подключенное устройство.

Находясь в любой точке мира через интернет Вы можете в русскоязычном приложении eWeLink для IOS и Android управлять переключателем, задавать временные интервалы автоматического переключения, настраивать повторы срабатывания по дням недели.

Особенности:

• Online статус устройства (включено/выключено)
• Включение/выключение через Интернет
• Поддержка 8 таймеров (включение/выключение по заданному алгоритму)
• Память хранит 100 дней информацию о потребляемой энергии
• Установите пороговые значения для защиты ваших устройств от перегрузки
• Управление неограниченным количеством WiFi реле с одного смартфона
• Можно использовать как калькулятор потраченных кВтч
• Работает с Google Home, Google Home Mini, Google Nest
• Работает с IFTTT

Характеристики:

• Диапазон напряжения — 100-240 В AC (50/60 Гц)
• Максимальный ток нагрузки — 15A
• Максимальная мощность нагрузки — 3500 Вт
• Беспроводной частота WiFi — 2.4GHz 802.11 b/g/n
• Механизм защиты — WEP/WPA-PSK/WPA2-PSK
• Размер — 114 х 52 х 32 мм
• Температура эксплуатации от 0 до +40°C
• Относительная влажность от 5 до 90%
• Материал корпуса — огнестойкий пластик FR-ABS
• Вес — 91 г

Беспроводной WiFi выключатель Sonoff POW R2 с учетом энергопотребления

Описание Беспроводной WiFi выключатель Sonoff POW R2 с учетом энергопотребления

Беспроводной WiFi выключатель Sonoff-POW R2

Новая модель Sonoff Pow с индексом R2 помимо новой упаковки имеет ряд новых функций, а именно: мониторинг текущего тока, мониторинг текущего напряжения, мониторинг текущей мощности, установка уровней перегрузки, измерение потребленной энергии за выборочный период, экспорт записанных данных за 100 дней.

Sonoff Pow R2 — это интеллектуальное реле 16A с функцией дистанционного управления через WiFi , которое позволяет удаленно управлять и контролировать ваши приборы и контролировать потребление электроэнергии в доме. Коммутатор беспроводной сети работает как монитор мощности, который позволяет отслеживать точный ток,напряжение и мощность в реальном времени в приложении, достигнута точность до 99%.

Работает как в локальной домашней сети, так и через бесплатный «облачный» сервис. Легкая настройка без использования компьютера. Поддержка сетей WiFi 802.11 b/g/n.

• Функция синхронизации — поддерживает 8 включенных таймеров по расписанию / обратный отсчет
• Share Control — Пригласите свою семью управлять своим умным домом вместе
• Сцена. Включение / выключение группы устройств одним касанием или включение / выключение другим интеллектуальным устройством.
• Smart Scene — включается / выключается при температуре, гуле или других условиях окружающей среды от датчика
• Приложение поддерживается — бесплатное приложение eWeLink для iOS и Android

Sonoff Pow R2 может защитить вашу технику от перегрузки. Вам нужно установить пороговые значения для тока, напряжения и мощности. Он работает как калькулятор kwh, который может измерять потребление электроэнергии в течение определенного периода. Приложение eWeLink предоставляет данные о потреблении электроэнергии за 100 дней, которые вы можете экспортировать в хранилище телефона. Вы можете отслеживать, сколько энергии потребляет ваша техника, и оценить текущие расходы.

Функциональное русскоязычное приложение Ewelink для IOS и Android позволит вам легко управлять всеми функциями устройства:

• Дистанционное включение / выключение подключенного устройства через APP EWeLink
• Следите за живым током, напряжением и мощностью
• Установите пороговые значения для защиты ваших устройств от перегрузки
• Проверьте потребляемую мощность в течение определенного периода времени
• Просмотр и экспорт данных о потреблении энергии за 100 дней
• Просмотр состояния устройства в реальном времени на EWeLink
• Поддерживает 8 включенных таймеров расписания / обратного отсчета
• Работает с Amazon Echo, Echo Dot, Amazon Tap
• Работает с Google Домой, Google Home Mini, Google Nest
• Совместно управляйте своими устройствами с другими пользователями eWeLink

Работает с Amazon Alexa, Google Assistant, IFTTT, Google Nest
