Комплект для подключения противотуманных фар на ВАЗ 2190, 2191 (Лада-Гранта), ВАЗ 2192, 2194 (Лада-Калина 2).

Комплект предназначен для простого и быстрого подключения противотуманных фар (ПТФ) на LADA GRANTA и LADA KALINA 2, не оборудованных штатной проводкой под противотуманки.

В комплекте: кнопка включения, колодка кнопки с проводами, блок управления (реле), колодка реле, жгут проводов для подключения ПТФ, 2 предохранителя, 3 провода подключения реле, 4 коннектора для проводов и 6 саморезов.

Руководство по установке ПТФ на Лада Гранта 2190

Куплены ПТФ 1260 руб.

И комлект для подключения ПТФ для Гранты 580 руб.

Никак не мог найти внятное описание подключения ПТФ на просторах интернета.
Выкладываю сюда, может кому еще пригодится.
Руководство по установке ПТФ в Лада Гранта 2190.
Внимание! Перед установкой комплекта необходимо отключить провод «массы» от аккумуляторной батареи.
А. Работы в моторном отсеке.
1. Снимите передний бампер (можно посмотреть в любой мурзилке), предварительно открутив передние болты крепления защиты картера двигателя.
2. Вырежьте в бампере отверстия для установки противотуманных фар. Для прорезания отверстий наиболее удобно использовать фрезерное сверло (см. рис. 1)

или термонож. Установите противотуманные фары, соблюдая левую и правую стороны, в прорезанные отверстия, закрепив их винтами.
3. Проложите жгут противотуманных фар вдоль ниж¬него усилителя рамки радиатора, отцентрировав его по противотуманным фарам установленным в бампере и закрепите хомутами, входящими в комплект.
4. Свободную часть жгута с 2-мя клеммами пропустите в отверстие усилителя рамки радиатора, далее в
пространство под крылом и протяните через уплотнитель основного жгута проводов в салон к монтажному блоку.
5. Закрепите клеммы «массы» под болт М8 от каждой колодки противотуманной фары на одну из двух шпилек рамки радиатора, обеспечив надежный электрический контакт с кузовом.
6. Подключите колодки жгута к противотуманным фарам. Установите бампер на место, закрутите болты крепления защиты картера двигателя.

Б. Работы внутри салона.
1. Откройте декоративную панель слева от рулевой колонки, чтобы обеспечить свободный доступ к монтажному блоку.
2. Извлеките из гнезда на центральной консоли выключатель-кнопку аварийной сигнализации.
3. Удалите заглушку гнезда рядом с выключателем кнопки обогрева заднего стекла или с нижней панели около рычага КПП, для установки выключателя- кнопки противотуманных фар (место установки выбирается в зависимости от комплектации автомобиля и ваших личных предпочтений).
4. Провода от выключателя-кнопки противотуманных фар красного, белого и черного цвета пропустите внутрь выбранного гнезда и выпустите наружу через гнездо выключателя-кнопки аварийной сигнализации.
5. Подключите их к проводам выключателя-кнопки
аварийной сигнализации при по¬мощи коннекторов, входящих в комплект (см рис. 2),

Читать еще:  Автоматический выключатель zse praha

в следующей последовательности: красный про¬вод к оранжевому (контакт №2), белый провод к белому (контакт №6),
черный провод к черному (контакт №7).
6. Синий провод выключателя-кнопки противотуманных фар проложите под панелью приборов до монтажного блока.
7. Клемму проложенного синего провода установите в гнездо «85» колодки реле 503 (см. рис. 3)

8. Соберите оставшиеся провода подключения реле с колодкой 503 (см. рис. 3).
9. Установите колодку 503 на кронштейн (салазки) с левого края монтажного блока напротив реле К1 (см. рис. 4) Вставьте реле 75.3777-10 в установленную на монтажном блоке колодку.
10. Свободный конец черного провода с «86» контакта реле подсоедините к ближайшему проводу массы при помощи коннектора (см. рис. 2) входящего в комплект.
11. Свободный конец красного провода с «30» контакта реле подключите на входящий плюс 12В предохранителя F32.
12. Две одинаковые клеммы желтых проводов «87» контакта реле установите в гнезда предохранителей F17 и F18.
13. Две одинаковые клеммы жгута, проложенного в салон из подкапотного пространства к монтажному блоку, установите в свободные гнезда предохраните¬лей F17 и F18.
14. Установите в монтажный блок предохранители 10A F17 и F18, входящие в комплект.
15. Подключите «массу» аккумуляторной батареи и проверьте работоспособность противотуманных фар.
16. Отрегулируйте свет фар.

Монтажный комплект подключения противотуманных фар

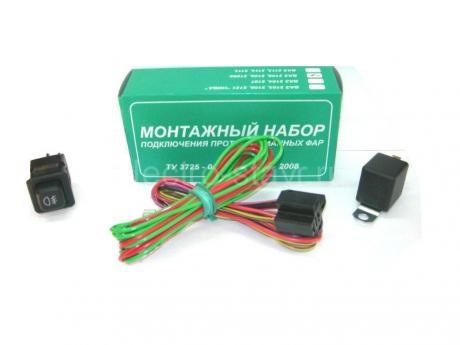

Набор монтажный подключения противотуманных фар с центральным блоком выключателей для автомобиля Лада Веста.

  • Описание
  • Характеристики
  • пучок проводов со встроенными предохранителями для подключения противотуманных фар с колодкой к реле ЗПТФ 23.3777
  • центральный блок выключателей
  • реле ЗПТФ 23.3777
  • инструкция по подключению противотуманных фар.

что потребовалось:
— монтажный набор подключения противотуманных фар ваз-2108-99 (в нем уже есть провода, реле и кнопка включения)
— сами противотуманные фары
— изолента

вообщем приобрел на рынке монтажный набор подключения ПТФ, примерно такой как на рисунке, но только в полиэтиленовой упаковке.

подключил все по инструкции, а фары не горят =(((
так как временем был ограничен, подключение отложил на день (как потом оказалось на 3 дня)
появилось время, и я решил полностью разобраться с ПТФками

как оказалось, набор что я купил оказался не совсем качественным, а точнее китайским гав.ом…

чуть переделал схему, и о чудо одна фара работает а другая нет…разобрав нерабочую фару, оказалось что она сгорел, тоже КИТАЙ…

съездил купил лампочку, H3 поставил, собрал схему, заработала!

потом все собрал, закрепил ПТФ к креплениям бампера поставил предохранитель и все)
я доволен)

Цена вопроса:
ПТФ — 0 руб (достались в подарок когда покупал еще ОКУшку)
провода — 10 руб
лампочка H3 — 35 руб
монтажный набор — 250 руб
3 предохранителя — 9 руб
итог 304 руб
