Выключатель автоматический 250а ухлз

Выключатель ВА 5237 250А

Автоматический выключатель ВА5237 250A.

Структура условного обозначения автоматического выключателя ВА5237:

  • ВА — выключатель автоматический;
  • 52 — цифровой индекс, указывающий на наличие теплового и магнитного расцепителей;
  • 37 — цифровой индекс, указывающий на габаритный размер согласно приведенного ниже чертежа.

При подаче напряжения на токоведущие шины выключателя, автомат проводит ток, в случае отключения (при сверхтоках) — тепловой и электромагнитный расцепитель отключают выключатель (положение выключено).

Таблица основных технических характеристик:

Наименование

Номинальный
ток, А

Номинальное
напряжение, В

Род
тока

Наличие
расцепителей

Характеристики
крепления

Возможность комплектации
доп. оборудованием

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5237:

Наименование
выключателя

Размеры, мм

ВНИМАНИЕ: Уважаемые покупатели, будте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров, либо на Заводе изготовителе.

Гарантийные обязательства распространяются только на оригинальную продукцию завода.

Купить Выключатель ВА 5237 250А можно обратившись по телефонам (343) 383-33-33, 319-54-69, 319-50-03, 345-54-69 или по электронной почте info@elektrokontaktor.ru

454010, РФ, г. Челябинск, ул. Енисейская, 75-б
Почтовый адрес: 454010, г. Челябинск, а/я 2167
Мы работаем по будням с 08:30 до 17:30

ЗВОНИТЕ! (343) 383-33-33, 319-54-69, 319-50-03, 345-54-69
ПИШИТЕ! info@elektrokontaktor.ru

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

При копировании и последующем использовании материалов, размещенных на сайте, ссылка на сайт www.elektrokontaktor.ru обязательна.

Политика конфиденциальности Соглашение об использовании сайта

Выключатель автоматический ВА-99C (Compact NS) 250/250А 3P 45кА EKF PROxima

Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на стр. 169-173.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты.
Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты.
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Читать еще:  Автоматический выключатель а3716 фу3 160а

12 390 руб.

Цена за розничную
упаковку

12 390 руб.

16 520 руб.

12 390 руб.

  • Характеристики
  • Преимущества
  • Описание
  • Применение
  • Документация
  • Обучение
  • Отзывы
Выключатель автоматический ВА-99C (Compact NS) 250/250А 3P 45кА EKF PROxima
Характеристики
Статус:Регулярная
Номин. откл. способность Icu, при 400 В, 50 Г, кА45
Рабочая отключающая способность, Ics, кА45
Номинальный ток, А250
Количество полюсов3
Диапазон уставки тока расцепления, А100. 250
Номин. напряжение, В400. 690
Номин. отключающая способность по ГОСТ IEC 60898-1-1, кА45
Подходит для монтажа на DIN-рейку (с Ω-профилем)Нет
Встроенная защита от замыканий на землюНет
Моторный привод опциональноДа
С расцепителем минимального напряженияНет
Количество вспомогат. нормально разомкнутых (НО) контактов
Конструкция прибораКомплектное устройство в корпусе
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А2500. 2500
Есть штрихкод на каждой штуке товараДа
СерияPROxima
Крепление на DIN рейкуНет
Срок службы, лет10
Тип элемента управленияРычаг купольный
Диапазон краткосрочной задержки расцепителя короткого замыкания, А200. 2500
Возможность установки индикатора отключенияДа
Количество вспомогат. нормально замкнутых (НЗ) контактов
Тип подключения силовой электрич. цепиБолтовое соединение
Моторный привод встроенныйНет
Вид подключения главной электрич. цепиПередняя сторона
Номин. отключающая способность по ГОСТ IEC 60898-1, кА45
Степень защиты (IP)IP30
Количество вспомогат. переключающих контактов
Гарантийный срок эксплуатации, лет7
Комплектное устройство с утройством защитыДа
Преимущества

Не поддерживает горение. Корпус из термостойкой пластмассы

Регулируемый электромагнитный расцепитель. Регулируемая уставка по тепловому току Ir = (0,8 – 1 In) и току перегрузки Ir = (5 – 10 In)

Профессиональный автомат с широкими настройками срабатывания по тепловому току и току КЗ

Микропроцессорный расцепитель STR23SE. Регулируемая уставка по тепловому току Ir = (0,4 – 1 In) и току перегрузки Ir = (2 – 10 In)

Ротационный механизм размыкания.

Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром

Серебросодержащая композитная напайка с вольфрамом. Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации

Мгновенная коммутация. Пружина механизма расцепления

Полный ассортимент дополнительных устройств

Описание

Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на стр. 169-173.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты.
Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты.
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Читать еще:  Автоматический выключатель а3726 200а
Применение

В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС;
• в схемах автоматического включения резервного питания;
• с секционированием (на трех выключателях) и без секционирования (на выключателях);
• защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• дистанционные коммутации электрооборудования;
• в схемах диспетчеризации и энергосбережения.

Выключатель автоматический ВА57-39-340010-250А-2500-690AC-УХЛ3

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Силовой автоматический выключатель для защиты трансформаторов и генераторных установок. Наличие привода- ручной.

Не забудьте купить

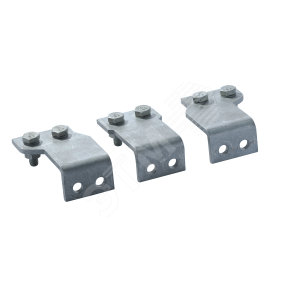

Комплект переходных шин ВА57-39-УХЛ3 (3шт)

Комплект выводов для заднего присоединения ВА57-39-УХЛ3 (3шт)

Комплект Зажимов №4 к ВА 5739

Крышка клеммная ВА57-39/ВА51-39-УХЛ3-КЭАЗ

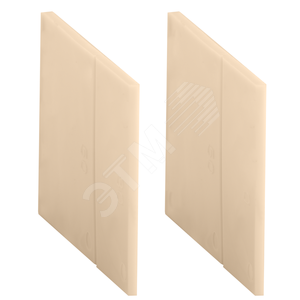

Комплект межполюсных перегородок ВА04-36/ВА51-35/ВА57-35/ВА57-39-УХЛ3

Комплект зажимов №15 ВА57-39-УХЛ3-КЭАЗ

Привод ручной дистанционный ВА04-36/ВА51-35/ВА57-35/ВА57-39/ВА51-39-УХЛ3-КЭАЗ

Выключатель автоматический ВА50-39 Про 3p 250A Icu-36kA (630Н)

Выключатель автоматический АП50Б-3МТ-25А-10Iн-400AС/220DC-УЗ

Выключатель автоматический ВА51-39-340010-20УХЛ3 250А, 660В

Это также называют: трехполюсный, трёхполюсной, 3-полюсный, 3-полюсной, трех-полюсный, трёх-полюсный, трех-полюсной, трёх-полюсной, 3п, 3P, МИНПРОМТОРГ, в реестре МИНПРОМТОРГа, vbyghjvnjhu

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений
Читать еще:  Принципиальные электрические схемы подключения выключателя

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Выключатель автоматический 250А 2500Im ВА57-39-340010 УХЛ3 690В AC КЭАЗ 109876 (Курский электроаппаратный завод)

НаименованиеНаличиеЦена
опт с НДС
Дата
обновления
Добавить
в корзину
Срок
поставки
Выключатель автоматический 250А 2500Im ВА57-39-340010 УХЛ3 690В AC КЭАЗ 1098768811 061.92 р.01.10.2021От 1 дня
Выключатель автоматический ВА57-39-340010-250А-2500-690AC-УХЛ3 — 1098761611 917.78 р.01.10.2021От 1 дня
Выключатель автоматический ВА57-39-340010-250А-2500-690AC-УХЛ3 | 109876 | КЭАЗПод заказ11 076.70 р.25.09.2021От 30 дней
. . . . . . . . . .

Условия поставки выключателя автоматического 250А 2500Im ВА57-39-340010 УХЛ3 690В AC КЭАЗОГО 109876 (курского электроаппаратного завод)

Купить выключатели автоматические 250А 2500Im ВА57-39-340010 УХЛ3 690В AC КЭАЗЫЕ 109876 (курские электроаппаратные завод) могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Цена выключателя автоматического 250А 2500Im ВА57-39-340010 УХЛ3 690В AC КЭАЗОГО 109876 (курского электроаппаратного завод) зависит от общей суммы заказа, на сайте указана оптовая цена.

Доставим выключатель автоматического 250А 2500Im ВА57-39-340010 УХЛ3 690В AC КЭАЗОГО 109876 (курского электроаппаратного завод) на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

  • Описание
  • Характеристики

Технические характеристики Автоматического выключателя ВА57-39-340010 250А 2500Im 690AC УХЛ3 КЭАЗА 109876

Номинальный ток длительной нагрузки Iu — 250 Ампер.
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц — 40 Килоампер.
Количество полюсов — 3.
Диапазон настройки устройства защиты от перегрузки с — 2500 Ампер.
Диапазон настройки устройства защиты от перегрузки по — 2500 Ампер.
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с — 40 Ампер.
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по — 40 Ампер.
Встроенная защита от замыканий на землю — Нет.
Имеется указатель расцепления — Нет.
С защитой по минимальному напряжению — Да.
В комплекте с моторным приводом — Нет.
Конструктивное исполнение — Встроенное устройство стационарного исполнения.
Подходит для монтажа на DIN-рейку — Нет
