Условное обозначение переключателя выключателя

§ 47. Коммутационные переключатели, выключатели и кнопки

Переключатели предназначены для замыкания, размыкания или одновременно для замыкания одних цепей электрической схемы и размыкания других. В РЭА переключатели применяют для включения и выключения приборов, переключения с одного диапазона на другой, или с одного режима работы на другой, фиксации определенного положения движущегося механизма и его останова в определенных положениях, а также для дистанционного управления.

Конструкция переключателей может быть самой различной. В РЭА и приборах широко используют галетные (рис. 91,а), щеточные (рис. 91,б), кулачковые (рис. 91,в), барабанные и клавишные (кнопочные) переключатели.

Рис. 91. Коммутационные переключатели:
а — галетный, б — щеточный, в — кулачковый

Галетный переключатель состоит из одной или нескольких галет и механизма, фиксирующего положения подвижной части переключателя и ограничивающего его движение. Каждая галета состоит из неподвижной части, закрепленной на основании фиксирующего механизма (статора), и подвижной (ротора). На статоре закреплены 12 неподвижных контактов, часть которых (от одного до четырех) имеет несколько большую длину по сравнению с другими. В зависимости от числа положений на роторе закреплены от одного до четырех подвижных контактов в форме кольца или секторов с выступами. Удлиненные контакты статора постоянно соединены с подвижными контактами ротора, остальные соединяются с ними поочередно. В зависимости от числа подвижных контактов на галете и числа галет переключатели могут находиться в разных положениях и направлениях.

Щеточный переключатель состоит из одной или нескольких панелей и подвижного механизма, приводящего в движение контактную щетку. На каждой панели по окружности располагаются неподвижные контакты, по которым поочередно перемещается щетка, замыкая и размыкая при этом несколько цепей (число одновременно размыкаемых и замыкаемых цепей определяется числом панелей).

Кулачковый переключатель состоит из набора микропереключателей и подвижного механизма с кулачками. При повороте подвижного механизма кулачки по заданной программе заставляют срабатывать микропереключатели, в результате этого осуществляется заданная коммутация цепей радиоэлектронного устройства.

Барабанные переключатели представляют собой многогранную призму, на гранях которой с внутренней стороны смонтированы элементы электрических цепей (катушки, резисторы, конденсаторы и др.), а с внешней — расположенные в определенном положении контакты. При повороте барабана контакты разных граней поочередно соединяются с неподвижными пружинящими контактами, смонтированными на неподвижных платах.

Выключатели (рис. 92) используют для соединения и разъединения электрических цепей. Они имеют два рабочих положения: «Включено» и «Выключено». Соединение и разъединение цепи (замыкание и размыкание) осуществляются подвижным контактом, который постоянно соединен с одним из неподвижных контактов, а с другим — только при установке ручки выключателя в положение «Включено».

Рис. 92. Выключатель (а) и его условное обозначение (6)

В РЭА широко распространены кнопки — коммутирующие устройства, управляемые нажатием пальца. По своему назначению кнопки (рис. 93,а,б) могут замыкать, размыкать цепь или одновременно размыкать одну цепь и замыкать другую. Конструкция кнопок предусматривает их установку на лицевую панель толщиной от 1 до 6 мм.

Рис. 93. Кнопка (а) и ее условное обозначение (б)

Выключатель с ключом, кулачком, приводом.


Трафарет Visio Выключатель с ключом (кулачком, приводом).

Все фигуры входящие в трафарет трансформируемые. Изменение функциональных особенностей условных обозначений выключателей (переключателей) осуществляется в окне Данные фигуры.

Изменить можно как способ управления и привод, так и тип любого из контактов.

Изменение способа управления (привода) выключателем.

Для изменения способа управления (привода) выключателем, необходимо:

  • выделить фигуру обозначения, а затем привод выключателя (переключателя);
  • выбрать требуемые параметры управления выключателем в таблице Данные фигуры.

Условные обозначения сгруппированы в фигуры по схожим способам управления или привода.

Ниже, приведены примеры условных обозначений двухконтактного выключателя полученного из одной фигуры Visio путем выбора из контекстного меню фигуры типа привода.

Аналогично можно изменить способы управления для обозначений выключателей с другим количеством контактов и вариантов обозначений переключателей с переключающими контактами.

Группа 1. Выключатель (переключатель). Управление: ключом, съемной ручкой, рукояткой, педалью.

Для любого условного обозначения из группы 1, дополнительно можно показать или скрыть символы: фиксации, положения фиксации, защиты от непреднамеренных операций, направления положительной работы (по IEC).
Некоторые примеры обозначений:

Читать еще:  Два блока с выключателями


Примеры обозначений двухполюсного выключателя (переключателя)

Группа 2. Выключатель (переключатель). Управление: маховичком, кулачком, валиком, рычагом.

Группа 3. Выключатель (переключатель). Привод: пневматический или гидравлический; электромагнитный; механической энергии; электромашинный; электрические часы.

Изменение типа контактов выключателей (переключателей)

Обозначения каждой из групп выполнено в 2 вариантах: с нормально открытыми (нормально закрытыми) контактами и с переключающими контактами.

Для изменения типа контакта (Вариант 1):
замыкающий или размыкающий,
и функции срабатывания: с самовозвратом или без самовозврата, необходимо:

  • выделить фигуру обозначения а затем соответствующий контакт;
  • выбрать требуемые параметры контакта в таблице Данные фигуры.

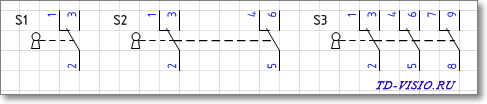

Примеры обозначений для Варианта 1.

Расстояние между контактами можно изменить, перемещая маркер выделения фигуры (пример на рисунке для 6-котактного выключателя).


Варианты условных обозначений выключателя с различным количеством контактов.

Любой из контактов выключателя, можно изменить на нормально открытый или нормально закрытый. Пример некоторых комбинаций для 4-контактного выключателя:


Варианты условных обозначений выключателя с различными типами контактов.

Для любого из контактов выключателя, может быть показан символ функции: с самовозвратом или без самовозврата. Пример некоторых комбинаций для 4-контактного выключателя:


Варианты условных обозначений выключателя, некоторые контакты которого с функцией самовозврата или отсутствием самовозврата.

Примеры обозначений для Варианта 2, с переключающими контактами.

В вариант 2, входят фигуры условных обозначений выключателей (переключателей), контакты которых переключающие.

Расстояние между контактами можно изменить, перемещая маркер выделения фигуры (пример на рисунке для 2-котактного переключателя).


Варианты условных обозначений выключателя с переключающими контактами.

В трафарет входят фигуры условных обозначений выключателей (переключателей)

для варианта 1 — с 1, 2, 3, 4, 5 и 6 контактами (нормально замкнутыми или нормально разомкнутыми)

для варианта 2 — с 1, 2 или 3 переключающими контактами.

Если потребуются выключатели с большим количеством контактов, необходимо воспользоваться фигурами из трафарета Контакты реле, дополнительные контакты.

Забавные условные обозначения в дизайн-проектах

Есть интересный момент, связанный с тем, насколько по-разному дизайнеры в своих проектах обозначают одни и те же элементы. Иногда мне кажется, что каждый раз во время рисования дизайн-проекта дизайнер сидит и думает, как ему обозначить тот или иной элемент. Как рука пойдёт, так и нарисует.

Например, вот самое распространенное (хоть и не ГОСТовское) обозначение розетки:

Цифра 2 означает, что розетка двойная. Иногда рисуют рядом два значка розетки, чтобы показать, что она двойная, мне такой вариант немного больше нравится.

Вот более приближенное к стандартному обозначение:

Очень часто встречается обозначение розетки в виде «пятачка».

А вот интернет-розетки и ТВ-розетки каждый придумывает, как хочет. Много вариантов откровенно смешных. Самый простой вариант — надписать над розеткой RJ45, INT или LAN. 2LAN соответственно, двойная розетка.

Очень забавный вариант — вместо обозначения розетки написать просто @. А вместо ТВ розетки написать ТВ.

Лучше вписать этот знак хотя бы в квадрат.

Такой вариант мне нравится больше всего:

Тут вариантов меньше всего, обычно обозначения выключателей похожи на такие:

Вариант выключателей от дизайнеров розеток-пятачков:

По всем прочим элементам, таким как датчики протечки воды, движения, температуры, дыма, газа — все рисуют кто во что горазд. Если вид значка отражает его назначение или оно явно показано в легенде, то это уже хорошо и понятно.

Сегодня мне принесли дизайн-проект, в котором дизайнер, похоже, во-первых, никогда ранее не видел ни один проект, во-вторых, не может догадаться набрать в поисковике «обозначение розетки на плане». Ну а в-третьих, ему совершенно плевать на то, будет ли в его чертеже кому-то что-то понятно.

Вот перечень условных обозначений. Фантазии человеку точно не занимать.

Откуда взялось это обозначение выключателя, как перечёркнутых горизонтальных линий?

Что такое «антена»? Если это телевидение, то почему 2 гнезда?

Что за «вайфай» и почему два гнезда?

Чаще всего элементы (розетки и выключатели) обозначаются точно на своих местах на стенах, это получается красиво и аккуратно. Разумеется, рисуются не в реальном масштабе (со стороной 60мм), а в 2-3 раза больше, но всё равно всё понятно. Но иногда дизайнер начинает очень бояться, что такие мелкие элементы не будут видны, и делает их в несколько раз крупнее, да ещё и относит от стены. Получается так:

Читать еще:  Концевой выключатель редуктора дворников

Размерные линии как-то помогают сориентироваться в этом нагромождении, но выглядит очень неаккуратно. В таких проектах я перерисовываю заново все розетки и выключатели (и иногда свет), чтобы выглядело чисто и аккуратно. И, разумеется, зубодробительный розовый, уж не знаю, из каких соображений. Видимо, любимый цвет.

Я говорю здесь не о том, что обозначения должны соответствовать ГОСТ. Если вам нужны обозначения по ГОСТ, то их легко найти, сделав соответствующий запрос в поисковике (облегчу задачу задачу — смотрите здесь). Главное, чтобы чертёж был чётким и понятным. С этим у очень многих есть большие проблемы, люди никак не могут понять, как нарисовать так, чтобы было понятно. Получается вот такая ерунда:

Ещё одна распространённая ошибка: розетки по 6, 7 и больше модулей. Не бывает таких рамок! Как можно дизайнеру этого не знать? А если выбрана определённая коллекция, в которой такие рамки есть, это следует указать в проекте. Вот здесь этот значок «i в кружочке» означает интернет-розетку.

И, кстати, я далёк от понимания того, что означают размеры вокруг этого блока розеток: 95 и 1210.

Кстати, «WF в кружочке» — это роутер Wi-Fi. Без какого-либо указания высоты его установки и того, какие для него нужны розетки. Хоть бы электрическую нарисовали.

Продолжим. Вот небольшая батарея розеток за телевизором:

В блинном блоке странные элементы слева — это одинарная и двойная интернет-розетки. Как же мы обозначим интернет-розетку? — думал дизайнер — Нарисуем линию, на ней прямоугольник, а на нём две палочки вверх. Для двойной розетки нарисуем два таких элемента один над другим.

Далее вот такой блок:

Как вы думаете, что такое красный квадрат? А что такое прямоугольник с зигзагом? Смотрим в условные обозначения.

Оказывается, что красный квадрат — это некий блок для зарядки Mac. Затрудняюсь сказать, что это такое. Как логично обозначить розетку USB? Может, нарисовать обычную розетку, а рядом приписать «USB»? Нет, мы возьмём наше странное обозначение интернет-розетки и пририсуем к ней третью палочку.

Чтобы не путали USB розетку с USB-C розеткой, её обозначили как прямоугольник с «зубами».

Даже обычную электрическую розетки обозначили так, что план розеток напоминает кладбище.

Тут особо не думали, нарисовали квадрат с буквами. В — выключатель, ВВ- двухклавишный выключатель. ВК — кнопочный выключатель. П — переключатель. Дальше веселее: Пер — перекрёстный переключатель. ПерПер нет, почему-то. Дальше ещё веселее:

Мне больше всех нравятся МВ, МП и МПер. Светорегулятор TRIAC для ленты RGBW — всё в одну кучу.

В этом же дизайн-проекте на одном листе нанесли сразу свет, розетки, выключатели, элеткровыводы и мебель. Получается мешашина линий и обозначений. Обозначения не помещаются на чертёж, поэтому сделаны выносками.

От такого нагромождения линий, мне кажется, у монтажника вскипит мозг, даже если на А2 чертёж распечатать.

Больше разных и интересных условных обозначений можно найти у меня в статье Ошибки в дизайн-проектах.

48,137 просмотров всего, 44 просмотров сегодня

Условное обозначение переключателя выключателя

Выключатели и переключатели кнопочные серии ВК42 предназначены для коммутации электрических цепей переменного тока напряжением 220 В (250 В при экспорте) с индикацией коммутационных положений и применяются в качестве комплектующих изделий в бытовых электроприборах.

Структура условного обозначения

ВК42П-ХХ-ХХ20Х1-00Х4:
ВК — выключатель и переключатель кнопочный;
42 — номер серии;
П — наличие буквы «П» означает переключатель;
ХХ — номинальный ток: 15 — 2,5 А; 19 — 6,3 А; 21 — 10 А;
Х — число замыкающих контактов: 1; 2;
Х — число размыкающих контактов: 0; 2 (для переключателей);
20 — обозначение управляющего элемента по виду основной
детали: клавиша-светофильтр;
Х — цвет светофильтра:
1 — красный; 2 — зеленый; 4 — желтый;
1 — наличие фиксации: фиксация имеется;
00 — степень защиты по ГОСТ 14254-96: IР00;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения
по ГОСТ 15150-69.

Читать еще:  Установка выключателей для детей

Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89 для исполнений УХЛ и О категории размещения 4.
&nbsp&nbspВысота над уровнем моря не более 2000 м.
&nbsp&nbspВерхнее (предельное) значение температуры окружающего воздуха 85°С.
&nbsp&nbspНижнее (предельное значение температуры окружающей среды при транспортировании и хранении — минус 50°С.
&nbsp&nbspВерхнее значение относительной влажности воздуха:
&nbsp&nbspДля исполнения УХЛ4 80% при 25°С и при более низких температурах без конденсации влаги.
&nbsp&nbspДля исполнения О4 98% при 35°С и при более низких температурах без конденсации влаги.
&nbsp&nbspОкружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, снижающих параметры выключателей в недопустимых пределах; атмосфера типа II по ГОСТ 15150-69.
&nbsp&nbspГруппа механического исполнения М24 по ГОСТ 17516.1-90.
&nbsp&nbspРабочее положение в пространстве любое.
&nbsp&nbspГруппа условий эксплуатации по коррозионной активности атмосферы для металлов, металлических и неметаллических неорганических покрытий по ГОСТ 15150-69:
&nbsp&nbsp1 — для исполнения УХЛ4.
&nbsp&nbsp2 — для исполнения О4.
&nbsp&nbspТребования техники безопасности по ГОСТ 25516-82, ГОСТ 12.2.007.0-75.
&nbsp&nbspВыключатели соответствуют требованиям ТУ 16-88 ИГЛТ.642240.005 ТУ, ТУ 3428-008-07612462, ТУ 16-93 — НШИО.642240.001 ТУ, ГОСТ 14087-88, ГОСТ 25516-82.
&nbsp&nbspВыключатели климатического исполнения УХЛ дополнительно соответствуют ГОСТ 17412-72, а климатического исполнения О — ГОСТ 15963-79.
&nbsp&nbspВыключатели, предназначенные для поставок на экспорт, дополнительно соответствуют требованиям РД 16.01.007-88.

ТУ 16-88 ИГЛТ.642240.005 ТУ;ТУ 3428-008-07612462;РД 16.01.007-88;
ТУ 16-93-НШИО.642240.001 ТУ;ГОСТ 14087-88;ГОСТ 25516-82

Номинальное напряжение переменного тока, В — 220 (250 для экспорта) Коммутационная износостойкость выключателей при значениях параметров нагрузки, указанных в табл. 2, относительной продолжительности включения ПВ = 40. 60%, частоте включения 12-120 циклов ВО в час и времени воздействия на приводной элемент при его перемещении от 0,5 до 0,8 с, циклов ВО, не менее — 10·10 3 Механическая износостойкость, циклов ВО, не менее — 50·10 3 Усилие оперирования (срабатывания), Н, не более — 15 Масса, кг: однополюсного — 0,013 двухполюсного — 0,0142
&nbsp&nbsp

&nbsp&nbspКонтактные выводы выключателей допускают присоединение одного медного провода сечением до 2,5 мм 2 или двух медных проводов сечением до 1,5 мм 2 . Присоединение проводов производится при помощи розеток плоского втычного соединителя по ГОСТ 25671-83, соответствующих размерам вилки 6,3×0,8 мм (рис. 1).

&nbsp&nbspПример подсоединения к выключателю розетки плоского втычного соединителя:
&nbsp&nbsp1 — выключатель;
&nbsp&nbsp2 — вилка;
&nbsp&nbsp3 — розетка;
&nbsp&nbsp4 — изолирующая вилка
&nbsp&nbspДопускается присоединение проводов пайкой, при этом при подсоединении внешних проводников токовые нагрузки не должны превышать 2 А.
&nbsp&nbspГарантийный срок эксплуатации выключателей для внутригосударственных поставок — 2,5 года с момента ввода в эксплуатацию, но не позднее 6 мес со дня поступления к потребителю.
&nbsp&nbspГарантийный срок эксплуатации выключателей, поставляемых на экспорт, — 2,5 года с момента ввода в эксплуатацию, но не более 3 лет с момента проследования их через государственную границу.

&nbsp&nbspЭлектрические принципиальные схемы выключателей:
&nbsp&nbspа — двухполюсного;
&nbsp&nbspб — однополюсного;
&nbsp&nbspв — двухполюсного без световой индикации
&nbsp&nbspМонтаж выключателя в окне панели прибора производится следующим образом: сначала выключатель устанавливают в окно до уровня защелок без приложения усилия: затем приложением усилия на край рамки корпуса, смежный с защелкой, поочередно защелкивают каждую защелку.
&nbsp&nbspКрепление выключателя при одновременной деформации двух защелок не рекомендуется.
&nbsp&nbspОбщий вид, габаритные, установочные и присоединительные размеры выключателей приведены на рис. 3-5.

&nbsp&nbspОбщий вид, габаритные, установочные и присоединительные размеры двухполюсного выключателя

&nbsp&nbspОбщий вид, габаритные, установочные и присоединительные размеры однополюсного выключателя

&nbsp&nbspОбщий вид, габаритные, установочные и присоединительные размеры двухполюсного переключателя ВК42П без световой индикации т В комплект поставки входят: выключатель; инструкция по эксплуатации — 1 экз. на партию выключателей, поставляемых в один адрес, если иное количество не оговорено в заказе. Запасные части не поставляются. Выключатели классифицируются по типоисполнениям в зависимости от номинального тока, числа замыкающих и размыкающих контактов, цвета светофильтра в клавише и климатического исполнения согласно структуре условного обозначения и табл. 1.
