Схема однополюсного сдвоенного выключателя

Переключатели на два направления: однополюсные, двухполюсные, одноклавишные

Переключатель на два направления (двухполюсный) также относится к электрическим коммутационным устройствам, как и обычный (однополюсный) выключатель. Но если последний позволяет только разорвать или соединить электрическую цепь, то переключатели могут оперировать несколькими соединениями. На рисунке ниже наглядно показаны их основные отличия.

Схематическое изображение различных коммутационных устройств

На рисунке показано:

  1. обычный выключатель и вариант его подключения;
  2. пример использования сдвоенного выключателя;
  3. подключение двухполюсного выключателя;
  4. коммутатор.

Заметим, что переключатели могут быть на два и более направлений, например, четырехполюсный или силовой трехфазный. О последних имеет смысл рассказать более подробно.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

  • коммутационные щиты управления переменным и постоянным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.

Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

  • тип коммутатора;
  • номинальный ток, на который рассчитан переключатель;
  • схема и таблица коммутации;
  • класс защиты.

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.

Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

Использование в быту

Переключатели не так часто используются в быту, как выключатели, но, тем не менее, есть задачи, в которых без них обойтись невозможно. Например, когда необходимо управлять освещением с разных мест. Переключатели могут быть установлены на входе в комнату и возле кровати (чтобы не подниматься выключать свет) или в разных концах длинного коридора.

Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже.

Схема включения освещения с двух разных мест

Обозначения на рисунке:

  • А, В – переключатели;
  • L – осветительный прибор.

При необходимости управлять освещением из большего количества мест, схему можно незначительно усложнить, добавив в нее промежуточный коммутатор.

Управление освещением из трех разных мест

Обозначения на рисунке:

  • A,B – двухпозиционные коммутаторы;
  • С – промежуточный двойной переключатель двух направлений;
  • L1 – осветительный прибор.

Заметим, что взяв данную схему за основу, можно управлять освещением с трех и более мест. Для этого достаточно добавить в нее необходимое количество промежуточных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.

Как подключить

Приведем пример реализации схемы управления освещением с двух мест, используя для этого переключатели Легранд (Legrand). Этот производитель выпускает надежные бытовые модели серии Cariva и Valena, цена которых ненамного отличается от стоимости обычных выключателей.

Читать еще:  Как подсоединить дистанционный выключатель массы

Прежде чем купить переключатели, обратите внимание на различные исполнения, они могут быть как для скрытой, так и открытой проводки, а также с подсветкой и индикацией положения на коробке (корпусе).

Напоминаем, что все работы, связанные с подключением электрооборудования необходимо выполнять только при полном обесточивании электрических цепей. Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник).

Схематическая реализация поставленной задачи показана на рисунке ниже.

Схематическое изображение установки двойного управления освещением

Синим цветом обозначен нулевой провод, красным – фаза. Заметим, что все коммутации должны выполняться именно с фазой.

Как подключается одноклавишный коммутатор, видно на нижнем рисунке.

Схема монтажа двух одноклавишных переключателей Legrand

Подключение коммутаторов для управления с трех мест выглядит следующим образом.

Подключение для управления освещением из трех разных мест

Как видите, одноклавишный или двухклавишный выключатель на два направления подключить не сложно, при этом он поможет сделать управление освещением в вашей квартире более комфортным.

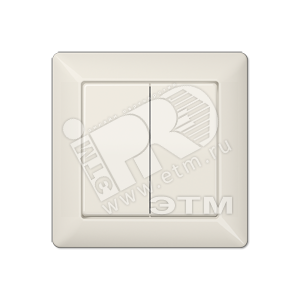

Клавиши с рамкой для сдвоенного выключателя слоновая кость

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Не забудьте купить

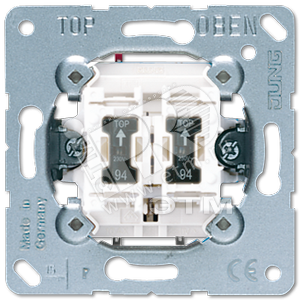

Выключатель для жалюзи 2-клавишный однополюсный (1 двигатель). Механизм. 10A 250V

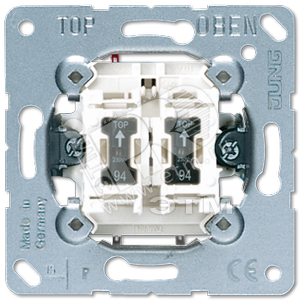

Выключатель контрольный 2-клавишный с подсветкой (с 2-мя лампами тлеющего разряда арт.- 94 в комплекте). Механизм. 10A 250V

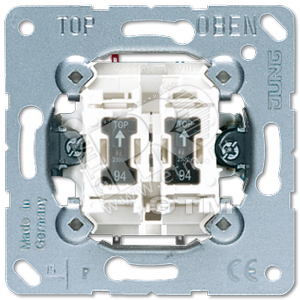

Выключатель контрольный 2-клавишный с подсветкой (две лампы в комплекте). Механизм. 10A 250V

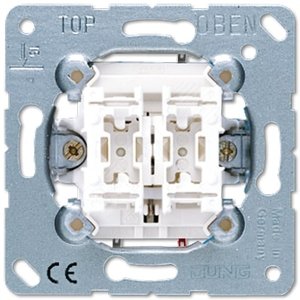

Кнопка без фиксации для жалюзи 2-клавишная однополюсная (1 двигатель). Механизм. 10A 250V

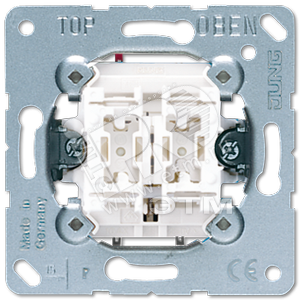

Кнопка без фиксации 2-клавишная (2 НО контакта). Механизм. 10A 250V

Кнопка без фиксации 2-клавишная (2 НО контакта с 2-мя лампами тлеющего разряда арт.- 94 в комплекте). Механизм. 10A 250V

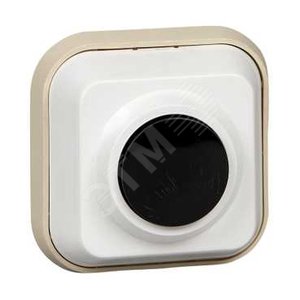

Кнопка для звонка

ETIKA Кнопка НО/НЗ белая 6АХ безвинтовые зажимы

Кнопка для звонка в индивидуальной упаковке

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Электроустановочные устройства

Электроустановочными устройствами называются выключатели и переключатели (кроме пакетных), штепсельные розетки, патроны, предохранители и колодки с зажимами.

Схемы соединения и включения в сеть выключателей и переключателей представлены на рис. 21.

Контактные зажимы для присоединения проводов к электроустановочным устройствам, эксплуатируемым в стационарных установках, выполняют так, что к ним можно подсоединять как медные, так и алюминиевые жилы проводов. Зажимы обеспечивают постоянство контактного нажатия и предотвращают выдавливание жилы из-под зажима.

Рис. 21. Схемы соединения и включения в сеть выключателей и переключателей:

а– выключатель однополюсный; б – выключатель двухполюсный; в – выключатель сдвоенный; е – переключатель; д – выключатель для управления с двух мест

Различают зажимы винтовые и штыревые. Винтовые имеют контактный винт с цилиндрической головкой, пружинящее устройство и устройство, предотвращающее выдавливание жилы (предохранительную шайбу). Штыревые зажимы состоят из шпильки с резьбой, ограничительной шайбы, двух обыкновенных шайб и трех гаек.

К винтовым и штыревым зажимам присоединяют однопроволочные и многопроволочные жилы.

По способу установки выключатели и переключатели разделяют на изделия для открытой, скрытой и полускрытой установки, подвесные, проходные, встраиваемые в прибор и подпотолочные.

По роду привода – на одно– и двухклавишные, перекидные, поворотные, ползунковые, одно– и двухкнопочные и со шнурком.

По способу защиты от влияния внешней среды – на защищенные и брызгозащищенные.

Одно– и двухклавишные брызгозащищенные выключатели и переключатели открытой установки эксплуатируют в сухих и влажных помещениях, остальные выключатели и переключатели – только в сухих.

К основанию одноклавишного выключателя для скрытой установки (рис. 22) винтами прикреплены монтажная скоба и распорные лапки, предназначенные для закрепления основания в монтажной коробке или нише. Отверстия в распорных лапках выполнены продолговатыми, и в зависимости от того, насколько ввинчены винты лапок, расстояние между их концами изменяется в пределах 10 мм. На основании установлены также зажимы для проводов, один из которых соединен с неподвижным контактом, а второй – с подвижным, взаимодействующим с клавишей выключателя, размещенной на оси. Крышка выключателя крепится к основанию винтами.

Читать еще:  Монтаж выключателя расстояние от пола

Рис. 22. Выключатель с клавишным приводом для скрытой установки:

а– принцип действия; б – общий вид; в?д – устройство; 1 – клавиша; 2 и 3 – подвижный и неподвижный контакты; 4 – пружина; 5 – толкатель; 6 —рычажок; 7, 9, 14 – винты; 3 – крышка; 10, 11 – зажимы для проводов; 12 – скоба; 13 – распорные лапки; O и О– оси

Выключатели для открытой установки не имеют монтажной скобы и распорных лапок. Для их крепления в основании выключателя есть отверстия.

Клавиши выключателей могут быть покрыты люминофором, благодаря чему они хорошо видны в темноте.

Выключатели, совмещенные со светорегуляторами (регуляторами тока) – бесконтактными приборами, дают возможность плавно регулировать освещенность лампами мощностью 60-100 Вт от нескольких процентов до практически полной с минимальными потерями мощности.

Типы выключателей, совмещенные со светорегуляторами: 1 – для регулирования освещенности рукоятку нужно вращать, а для включения-отключения – нажимать (рис. 23 а); 2 – сенсорный (чувствительный) привод (рис. 23 б). В корпусе 2 этого регулятора собрана электронная схема, которая срабатывает при прикосновении к металлической пластине 4 – при этом лампа включается. При следующем прикосновении электронная схема возвращается в исходное положение, и лампа гаснет. Освещенность регулируют вращением обоймы 3.

Рис. 23. Выключатели, совмещенные со светорегуляторами (регуляторами тока):

а, б– типы выключателей; 1 – регулировочная рукоятка; 2 – корпус; 3 – регулировочная обойма; 4 – металлическая пластина; 5 – распорные лапки

Выключатель-светорегулятор устанавливают в коробку для скрытой проводки. Для его крепления в коробке выключатель имеет распорные лапки.

Штепсельные розетки для стационарной скрытой (рис. 24) и открытой установки могут быть одноместными и двухместными; защищенными, брызгозащищенными, герметическими, пыленепроницаемыми; с защитным (заземляющим или зануляющим) контактом (рис. 25) или без него (в зависимости от того, требует ли зануления (заземления) корпус присоединяемого прибора).

Рис. 24. Штепсельная розетка для скрытой установки:

1 – декоративная крышка; 2 – винт крепления крышки; 3 – отверстия; 4 – направляющие выступы; 5 – корпус; 6 – монтажная скоба; 7 – монтажная коробка; 8 – распорные лапки; 9 – винты; 10 – контактные узлы; 11 – отверстия корпуса; 12 – сквозное отверстие для винта 2; 13 – контактный винт; 14 – скоба; 15 – пластина; 16 – упор; 17 – пружина, препятствующая выдавливанию провода; 18 – провод; 19 – винт; 20 – шайба

Рис. 25. Штепсельная розетка с защитным (заземляющим, зануляющим) контактом:

1 – отверстия для штифтов вилки; 2 – отверстия для защитного штифта; 3 – гнезда штифтов питающих проводов; 4 – гнездо заземляющего штифта

Переносные штепсельные розетки применяются в удлинителях, разветвителях, а также для присоединения бытовых приборов.

Штепсельная розетка для скрытой установки крепится распорными лапками. Конструктивные особенности: достаточное нажатие на штифты вилки обеспечивается пружиной, один конец которой упирается в корпус, а другой – в упор; узел присоединения проводов предотвращает их выдавливание, а постоянство нажатия поддерживает пружинная шайба.

Штепсельная розетка для открытой установки отличается от розетки для скрытой установки узлом крепления и формой крышки.

Штепсельные розетки с зануляющим контактом предназначены для питания электроплит и бытовых электроприборов, требующих зануления (бытовых кондиционеров и т. п.). Два отверстия, выполненные в крышке розетки, служат для рабочих штифтов вилки, к которым присоединены питающие провода, а одно отверстие – для защитного (зануляющего) штифта. Защитный штифт длиннее рабочих, благодаря чему при введении вилки сначало зануляется корпус прибора, а затем только происходит его включение. При выдвижении вилки сначала отключается прибор, и только после этого снимается зануление корпуса.

Электроустановочные блоки выключателей с розеткой получили большое распространение (рис. 26) благодаря удобству в эксплуатации.

Рис. 26. Схема присоединения блока выключателя с розеткой:

5 – контактные зажимы розетки; 6 – контактные зажимы выключателей

Конструктивно блоки выключателей с розеткой представляют собой металлическую или пластмассовую коробку, в которой смонтированы два или три выключателя и штепсельная розетка; электроустановочные блоки часто устанавливают в прихожей или коридоре, используют для управления освещением ванной и туалета. Габариты коробки блока БВР-2 (БВР-3), встраиваемой в стену, – 81х147х28 мм, коробки блока БСУЗ – 190х88х44 мм.

Корпус резьбового патрона обычно выполняют из керамики или пластмассы (карболита). В корпусе размещены резьбовая гильза и вкладыш. На вкладыше закреплены боковые и центральный контакты. К гильзе, если она находится под напряжением, нельзя прикоснуться, благодаря чему патроны безопасны. Выпускаются патроны подвесные, потолочные, для установки на стене.

Читать еще:  Рубильники переключатели пакетные выключатели назначение

Обозначение розеток и выключателей на строительных чертежах и схемах

Любые электромонтажные работы в квартире или доме, производятся на основе схем электропроводки и подключения. Вся проводка и электрооборудование на строительных чертежах, изображается в виде условных обозначений.

Условные обозначения – это простые графические изображения, которые общепонятны, благодаря общероссийской и общемировой стандартизации, они значительно облегчают чтение любой схемы или чертежа.

Основные стандарты, определяющие условные изображения электрооборудования (в т.ч. розеток, выключателей, переключателей) на схемах и строительных чертежах.

В Российской федерации условные обозначения на схемах стандартизирует ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах», из раздела «Система проектной документации для строительства». Этот стандарт введен в действие 01.07.88 и полностью заменил, ныне не действующий ГОСТ 2.754-72.

В строительных чертежах схема электропроводки в квартире или доме, будет выполнена с использованием условных обозначений именно из этого ГОСТ 21.614-88. Только в этом ГОСТе стандартизируются условные обозначения розеток, выключателей и другого электроустановочного оборудования.

Условные обозначение остальных электротехнических изделий стандартизированы в разделе ГОСТов «Единая система конструкторской документации», в ГОСТ 2.721-74 «Обозначения условные графические в схемах. Обозначения общего применения.

Если вам придется читать схему, например, вводно-распределительного устройства или схему электрощита, то обозначения в этих схемах соответствуют стандарту ГОСТ 2.721-74.

Обозначение розеток на схемах

Общее условное обозначение электрических розеток на строительных чертежах и схемах следующее:

Электрические розетки – это один из основных элементов любой электропроводки. Выпускаемые розетки различаются по степени защиты (IP, Ingress Protection Rating), по способу установки (наружные и встраиваемые), по количеству полюсов для подключения. Соответственно и условные обозначения, применяемые на чертежах для них различные.

Условные обозначения розеток для наружной/открытой установки:

На изображении ниже вы видите условные обозначения сдвоенных однополюсных розеток с защитным контактом (заземление) и без, одинарной однополюсной розетки с защитными контактами и силовой розетки трехполюсной (3 фазы) с защитным контактом.

Условные обозначения розеток для скрытой/внутренней установки:

На изображении ниже вы видите условные обозначения одиночных однополюсных розеток с защитным контактом (заземление) и без, сдвоеной однополюсной розетки и силовой розетки трехполюсной (3 фазы) с защитным контактом.

Условные обозначения влагозащищенных розеток со степенью защиты оболочки IP44-IP55 (влагостойкие):

Одинарные однополюсные влагозищищенные розетки с защитным контактом и без

Условные обозначения блока розетка + выключатель:

Блок из однополюсной розетки и выключателя одноклавишного.

Условные обозначения выключателей на схемах

Общее обозначение для всех типов выклюачтелей, встречаемое на схемах, слеюущее:

В ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах» выделены следующие группы для обозначения выключателей:

– Обозначения выключателей для открытой установки, с степенью защиты IP20-IP23;

– Обозначения выключателей для скрытой установки, с степенью защиты IP20-IP23;

– Обозначения выключателей с степенью защиты IP44-IP55(влагостойкие);

– Проходные выключатели, они же выключатели на два положения, с степенью защиты IP20-IP23;

– Проходные выключатели, они же выключатели на два положения, со степенью защиты IP44-IP55(влагостойкие).

Обозначение одноклавишных и двухклавишных выключателей на схемах

На изображении ниже указаны одноклавишные и двухклавишные выключатели наружной (внешние, накладные) и скрытой (встраиваемые, внутренние) установки.

Остальное электрооборудование на строительных чертежах и схемах, так же имеет стандартизированные условные обозначения, указанные в ГОСТе.

К сожалению, формат статьи не позволяет описать все условные обозначения электрооборудования, которые используются в строительных чертежах для указания телевизионных или интернет розеток, люстр, бра или точечных светильников, терморегуляторов и звонков, а также многого другого. Но вы всегда можете скачать ГОСТ 21.614-88 с нашего сайта, и найти интересующее вас условное обозначение там.

Напоследок, выкладываю таблицу с основными условными обозначениями розеток, выключателей и переключателей.

Если же вы не нашли, как обозначается на схемах какое-либо электроустановочное или электротехническое оборудование – это вовсе не значит, что вы плохо искали.

Скорость появления всевозможных новейших типов розеток, выключателей, различных регуляторов, датчиков и т.п. намного выше, чем процесс разработки и стандартизации условных обозначений для них. Поэтому увидев на строительном чертеже незнакомые обозначения, внимательно просмотрите описания или сноски, обычно там указано, что имеется ввиду.

А если вы не знаете как обозначить то или иное электрооборудование и решили сами придумать, обязательно напишите в разделе условных обозначений чертежа пояснение.
