Анализ вариантов и схем реализации управления линии раздачи кормов на свиноводческих фермах

Трейдинг криптовалют на полном автомате по криптосигналам. Сигналы из первых рук от мощного торгового робота и команды из реальных профессиональных трейдеров с опытом трейдинга более 7 лет. Удобная система мгновенных уведомлений о новых сигналах в Телеграмм. Сопровождение сделок и индивидуальная помощь каждому. Сигналы просты для понимания как для начинающих, так и для опытных трейдеров. Акция. Посетителям нашего сайта первый месяц абсолютно бесплатно .

В качестве пульта управления используем ящик навесной малогабаритный типа ЩШМ-Х-1-1000х600х350-4Р IP30 ОСТ 36.13-90.

На передней панели щита (двери) в верхней зоне размещаем 10 сигнальных лампы. В следующем ряду располагаем пакетный переключатель.

На задней стенке пульта располагаем автоматические выключатели, магнитные пускатели и промежуточное реле по рядам сверху вниз. В нижней части

пульта устанавливаем блоки зажимов.

Производим окончательную компоновку приборов внутри пульта управления. При компоновке аппаратов определяем расстояния между осями приборов. Аппараты располагаем с учетом их монтажных зон и варианта крепления аппаратов на монтажных рейках. Монтажные рейки крепятся на монтажных угольниках.

На двери пульта управления под аппаратами располагаем поясняющие надписи.

Вид на развернутые плоскости пульта управления приводим на листе и графической части проекта. Размеры монтажных зон берем из приложения 11[3].

В данном проекте произвели разработку автоматизации линии раздачи кормов на свиноводческих фермах. А также разработали: алгоритм управления оборудованием технологической линии, структуру управления работы оборудования в автоматическом и наладочном режимах, полную принципиальную электрическую схему и щит автоматики. Произвели выбор средств автоматизации.

В графической части изобразили: полную принципиальную схему управления линии раздачи кормов на свиноводческих фермах, схему соединения внешних проводок и разработанный щит автоматики.

Данная схема по сравнению с аналогичными типовыми схемами управления линии раздачи кормов на свиноводческих фермах дозаторов проста и не требует большого количества средств автоматизации, что и является преимуществом при её разработке и быстрому внедрению в производственный процесс.

1. Фурсенко, С.Н. Автоматизация технологических процессов : учеб. пособие / С.Н. Фурсенко, Е.С. Якубовская, Е.С. Волкова. – Минск: БГАТУ, 2007. – 592 с.

2. Методическое руководство к курсовому и дипломному проектированию для специальности С.03.02.02. “Автоматизация технологических процессов и установок”. – Минск: ротапринт БАТУ, 1988.

3. Якубовская, Е.С. Автоматизация технологических процессов сельскохозяйственного производства: практикум/ Е.С. Якубовская, Е.С. Волкова. – Минск: БГАТУ, 2008. – 319 с.

4. Автоматика – сервис [Электронный ресурс] / Поставщик современных систем и средств автоматизации для всех отраслей промышленности. Режим доступа: http://www.avtomatika.info/ALPHA/5.pdf. — Дата доступа: 15.09.2008.

5. Электропривод. Часть 1. Проектирование нерегулируемого электропривода рабочей машины [Текст]: учебно – методическое пособие по курсовому и дипломному проектированию / БГАТУ; сост. В.В. Гурин, Е.В. Бабаева. – Минск, 2006. – 316 с.

6. Якубовская, Е.С. Проектирование и САПР систем автоматизации: практикум / Е.С. Якубовская — Минск : БГАТУ, 2008. — 204 с.

Коммутационные элементы

Рис.2. Кнопочный переключатели

Переключатель представляет собой наборную панель из кнопок 1 (или клавиш), смонтированных на общем каркасе 2 и снабженных механизмом фиксации, который может быть независимым для каждой кнопки (клавиши) или взаимно сблокированным. Кнопки могут также иметь самовозврат в исходное положение или чередование включенного и отключенного фиксированных положений. Каждая кнопка или клавиша осуществляет коммутацию одной или нескольких цепей. Некоторые типы переключателей снабжают специальной кнопкой возврата (сброса) включенных кнопок в исходное положение. В этом случае возможно включенное положение нескольких кнопок одновременно. Особенностью этих переключателей является двухпозиционное положение (включено, отключено) каждой кнопки или клавиши. Необходимый режим или программа управления задается путем набора включенных и отключенных положений соответствующих кнопок (клавиш). При этом положение кнопок или клавиш (поднятое или утопленное) играет роль указателя. Для этой цели используют также световые сигнализаторы 3 (лампы или светодиоды), вмонтированные в корпус блока переключателя (рис.2). Закрытое исполнение и использование высококачественных материалов (биметаллов, сплавов серебра и т. п.) для контактов обеспечивают малые переходные сопротивления, что весьма важно при установке этих переключателей в низковольтных и слаботочных цепях автоматики и электроники.

Для более мощных цепей автоматики применяют тумблеры, ис­пользуемые в качестве выключателей, а также двух- и трехпозиционных переключателей. На рис.3 показано устройство двухпозиционного тумблера. Мостиковый контакт, выполненный в виде токопроводящего ролика /, замыкает одну из двух пар неподвижных контактов 2. Переключение контактов тумблера осуществляется воздействием на рычаг 3, а ускорение срабатывания (мгновенное действие) обеспечивается пружиной 4. Номинальный ток тумблера I и 2 А при напряжении 220 В, масса их не превышает 30 г.

Читать еще:  Как монтаж проводки розетка выключатель

Рис.3. Двухпозиционный тумблер

Для коммутации нескольких цепей при нескольких фиксированных положениях для выбора различных режимов работы используются пакетные переключатели. Такой переключатель (рис.4, а) состоит из ряда слоев — пакетов 3 (показан отдельно на рис.4, б), внутри которых находятся подвижный 5 и неподвижный 4 контакты. Подвижный контакт 5 закреплен на оси 2, вращающейся с помощью рукоятки 1 и имеющей ряд фиксированных положений, и которых замыкаются неподвижные контакты одного из пакетов. Выводы 6 неподвижных контактов закреплены в корпусе переключателя. Недостаток таких пакетных переключателей — низкая надежность скользящих контактов.

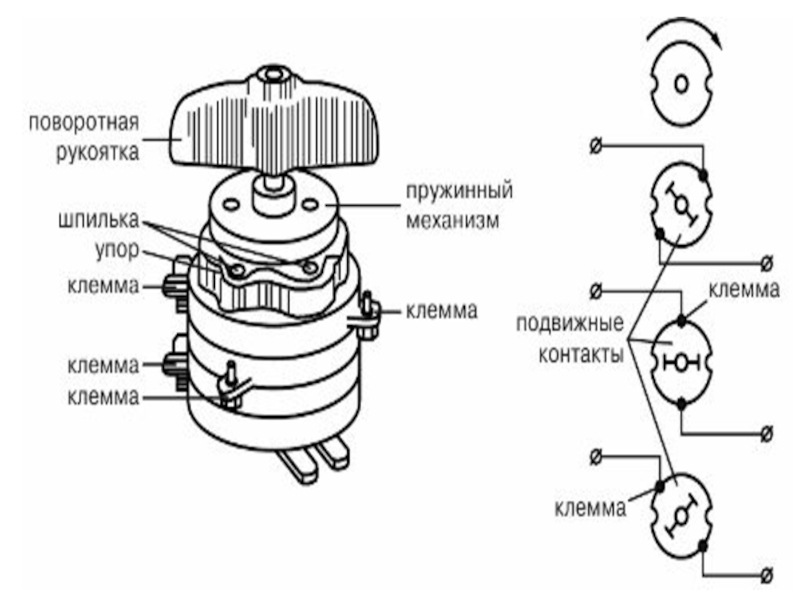

Пакетные переключатели кулачкового типа, в которых электрическая цепь замыкается неподвижными контактами, более надежны. Подвижными у них являются диэлектрические кулачки, которые и замыкают контакты в зависимости от профиля кулачка и положения оси. Конструкции пакетных переключателей, предназначенных для цепей управления, позволяют получить десятки и сотни вариантом разнообразных схем соединений при числе коммутируемых цепей до 24 (12 пакетов) и количестве фиксированных положений до X (через 45, 60 или 90°).

Рис.4. Пакетный переключатель

Имеются переключатели и без фиксации переключаемого положения — с самовозвратом в исходное положение. Особенность этих переключателей — наличие запирающего (на ключ) устройства, что, исключает бесконтрольное переключение.

Наиболее распространенными переключателями цепей управления являются аппараты серий ПКУ2 и ПКУЗ. Номинальный (длительно допустимый) ток переключателей серии ПКУ2 — 6 А при напряжении 380 В переменного тока и 220 В постоянного тока, а для переключателей серии ПКУЗ — 10 А при 500 В переменного тока. Как видно по техническим параметрам, такие переключатели пригодны и для непосредственного включения и отключения довольно мощных потребителей электроэнергии, например электродвигателей мощностью в несколько киловатт.

Меньшими габаритами обладают переключатели серий ПУ и ПЭ , имеющие поворотные механизмы привода на два или три положения. Среди них имеется исполнение с выемным ключом-рукояткой . Такими переключателями, как правило, блокируют подачу напряжения в схему управления, изменяют режимы и способы управления. При этом предусмотрена возможность запирания переключателя как в отключенном, так и в других его положениях. Номинальный ток переключателей серий ПУ и ПЕ — 5 А при напряжении 220 В переменного тока и 1 А при 110 В постоянного тока.

Системы автоматического и программного управления требуют весьма сложных переключений, для которых необходимы многопозиционные и многоцепные переключатели (при числе цепей и положений порой в несколько десятков). Конструктивно такие коммутационные элементы выполнены в виде двух, четырех (и более) неподвижных секций, смонтированных на платах, и подвижных контактов, закрепленных на общем валу и фиксируемых специальным пружинно-шариковым фиксатором в заданных позициях.

На рис.5 показаны наиболее распространенные ползунковые переключатели серии ПП однопанельного исполнения на 35 цепей. Переключатели в открытом исполнении предназначены для встроенного монтажа за панелью управления. Аналогичные щеточные переключатели, но закрытого исполнения, имеют от 1 до 4 секций при числе контактов в каждой секции от 4 до 24. Они обеспечивают Надежную коммутацию при токе нагрузки до 1 А цепей переменного (напряжением 380 В) и постоянного (напряжением 220 В) тока.

В радиоэлектронной аппаратуре используются аналогичные па­кетным переключатели — так называемые галетные. Они имеют от 2 до 11 положений при числе секций (галет) от 1 до 4. На рис.6 показан переключатель серии ПГС на 10 положений.


Рис.5. Ползунковый переключатель

Рис.6. Галетный переключатель

В последнее время в автоматике все шире используются достижения микроэлектроники, например большие интегральные схемы Для коммутации в цепях, содержащих подобные элементы, необходимы переключатели, контакты которых обеспечивали бы надежное прохождение очень слабых токов (милли- или микроамперы) при пониженных значениях напряжений (до 5 В).

Путевые и конечные выключатели

Путевые и конечные выключатели представляют собой коммутаци­онные элементы, кинематически связанные с рабочей машиной и срабатывающие в зависимости от перемещения подвижной части рабочей машины. Путевые выключатели срабатывают в определенных промежуточных точках на пути перемещения, конечные выключатели срабатывают в крайних точках: в начале и конце пути. Особенно широко путевые и конечные выключатели используются в схемах автоматизированного электропривода различных производственных механизмов. С их помощью происходят автоматическое управление приводом на отдельных участках пути и автоматическое отключение в крайних положениях механизма.

В зависимости от устройства, осуществляющего замыкание или размыкание контактов, путевые и конечные выключатели можно подразделить на кнопочные (нажимные), рычажные, шпиндельные и вращающиеся. Переключение контактов в этих выключателях осуществляется следующим образом. В кнопочных — нажатием рабочего органа механизма на шток, с которым связаны контакты выключателя. В рычажных — воздействием рабочего органа механизма на рычаг, с которым связаны контакты. В шпиндельных — перемещением гайки по винту, связанному через передачи с валом механизма. Во вращающихся — переключающими кулачковыми шайбами, связанными с валом механизма.

В штоковых выключателях скорость переключения контактов определяется скоростью перемещения производственного механизма. При малой скорости взаимное перемещение подвижных и неподвижных контактов происходит медленно, что приводит к длительному горению дуги, возникающей между размыкающимися контактами, и их быстрому разрушению из-за оплавления и усиленного окисления. Для нормальной работы такого выключателя скорость перемещения механизма должна быть не менее 0,5 м/мин. А для обеспечения мгновенного переключения контактов используются специальные пружинные механизмы, освобождающиеся с помощью спусковых механизмов (собачек). Пружины также используются для обеспечения необходимой силы контактного нажатия. На рис.7 показано устройство простого конечного выключателя.

Рис.7. Конечный микровыключатель с мгновенным переключением контактов

Закрепляется он таким образом, чтобы упор на подвижной части производственного механизма находился напротив штока 4. При нажатии упора на шток 4 последний давит на пружину 3. При достижении определенной силы нажатия пружина 3 перебрасывается влево, размыкая контакт 2 и замыкая контакт /. При этом ток пойдет по другой цепи управления. Внешние соединения выключателя выполняются с помощью пайки к выводам: 5 — неподвижный контакт (общий); 6— размыкающийся контакт 2; 7 — замыкающийся контакт 1. Плоская пружина 3 выполнена и i трех частей. Средняя часть длиннее крайних, поэтому она всегда находится в изогнутом состоянии и стремится прижимать контакты в их крайних положениях (/ или 2). Переключатель способен работать в цепях с напряжением до 380 В при токе до 3 А. Перемещение штока составляет 0,5—0,7 мм, необходимое усилие для срабатывания не более 5—7 Н. Время срабатывания 0,01—0,02 с при частоте включений до двух раз в минуту.

На рис.8 показан конечный выключатель типа ВК-111 с мостиковыми контактами. Переключение контактов производится нажатием на шток 1, а возврат контактов в исходное положение осуществляется пружиной 2. Использование мостикового контакта 3 уменьшает вероятность возникновения дуги, поскольку цепь разрывается в двух точках. Такие выключатели могут работать при токе включения до 20 А и длительном токе 6 А. Износоустойчивость выключателей — 10 б срабатываний. Допустимая частота — 600 включений в час.

Читать еще:  При последовательном подключении выключателей

Рис.8. Конечный выключатель типа

Рис.9. Путевой выключатель моментного

ВК- 111с мостиковыми контактами

На рис. 9 показан выключатель с малым временем срабатывания (моментного действия). Контакты подобных выключателей переключаются с постоянной скоростью при определенном положении производственного механизма независимо от скорости движения. Поэтому их применяют при малых скоростях (до 0,5 м/мин) или при необходимости повышенной точности срабатывания (до 0,05 мм).

При нажатии упора на ролик / рычаг 2 поворачивается и давит на набор спиральных пружин 3, мгновенно действующих на поводок 4. Поводок поворачивается, и ролик 10, сжимая пружину 11, движется по планке 9, занимая положение правее от оси поворота планки 9. При этом собачка 6 отводится и контактный мостик под действием пружины 11 и ролика 10 перебрасывается в другое положение, размыкая контакт 7 и замыкая контакт 8. После отхода упора от ролика 1 поводок 4 и контактный мостик возвращаются в исходное положение под действием пружины 5.

В некоторых случаях используются многопозиционные трех- и пятиконктактные датчики, последовательно управляющие несколькими управляющими цепями. Конструкции таких датчиков сложнее, и они значительно дороже двухконтактных.

Рассмотренные путевые и конечные выключатели имеют сравнительно низкую надежность, связанную с повышенным износом контактной пары. Более высокая надежность обеспечивается при использовании бесконтактных датчиков (например, индуктивного или фотоэлектрического типов), мгновенность срабатывания кото­рых обеспечивается с помощью электронных схем.

Что такое коммутация?

Какие коммутационные элементы вы используете у себя дома?

Как осуществляется моментное действие выключателя?

Что такое кнопка управления?

Чем отличаются путевые от конечных выключателей?

В чем заключается недостаток пакетных переключателей?

Реферат Пакетные выключатели ПВ 2

инистерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

Государственное образовательное учреждение

высшего профессионального образования

Омский государственный университет путей сообщения

Тайгинский институт железнодорожного транспорта-

филиал государственного образовательного учреждения

высшего профессионального образования

«Омский государственный университет путей сообщения»

Факультет среднего профессионального образования

«Тайгинский техникум железнодорожного транспорта»

«Коммутационные аппараты до 1000 В»

Студент группы 443

________________( Киященко К.С.)

________________( Сухотин Е.В..)

Содержание

1 Коммутационные аппараты до 1000 В……………………………….….…….4

1.1 Пакетные выключатели ПВ2……………………………………….…..…….4

1.3 Переключатели управления……………………………………….………….5

1.4 Пускатель электромагнитный…………………………………………..……7

Библиографический список…………………………………………….……. 10

Введение

Электроустановками называются такие установки, в которых производится, преобразуется и потребляется электроэнергия. Электроустановки включают передвижные и стационарные источники электроэнергии, электрические сети, распределительные устройства и подключенные токоприемники.

Действующими электроустановками считаются установки, которые полностью или частично находятся под напряжением или на которые напряжение может быть подано в любой момент включением коммутационной аппаратуры.

По степени опасности поражения персонала электрическим током электроустановки подразделяются на электроустановки до 1000 Вольт и выше 1000 Вольт.

Отдать распоряжение на выполнение работ в действующих электроустановках до 1000 Вольт имеет право работник руководящего персонала, имеющий группу по электробезопасности не ниже 4-ой.

Работы в электроустановках в отношении мер безопасности подразделяются на выполняемые со снятием напряжения и без снятия напряжения на токоведущих частях и вблизи них.

1 Коммутационные аппараты до 10000 В

1.1 Пакетные выключатели ПВ2

Пакетные выключатели ПВ 2 (см. рисунок 1.1) предназначены для работы в качестве вводных выключателей, выключателей цепей управления и распределения электрической энергии и для ручного управления асинхронными электродвигателями в электрических цепях напряжением до 440 В переменного тока частотой 50,60 и 400Гц и до 240В постоянного тока.

Исполнения пакетных выключателей ПВ 2 (ПВ3):

Исполнение I — крепление передней скобой, установка за панелью, толщиной до 4 мм, заднее присоединение внешних проводов;

Исполнение II — крепление передней скобой, установка за панелью толщиной до 24 мм, заднее присоединение внешних проводов;

Исполнение III — крепление задней скобой, установка внутри шкафа, переднее присоединение внешних проводов;

Исполнение IV — крепление за оболочку;

Рисунок 1.1 – Пакетные выключатели ПВ2

Рубильник — простейший электрический коммутационный аппарат с ручным приводом и металлическими ножевыми контактами, входящими в неподвижные пружинящие контакты (гнёзда), применяемый в электротехнических цепях для включения/отключения нагрузки с большой силой тока.

Рубильники (см.рисунок 1.2) применяются для включения узлов, находящихся под нагрузкой (с дугогасительной камерой), и систем подачи электроснабжения с большой силой тока (обычно от 20 Ампер). Рубильники без дугогасительной камеры предназначены для включения и отключения сети без нагрузки.

Рубильники разделяются на несколько типов:

перекидной рубильник — первая самая простая модификация с одним или двумя положениями фиксации коммутации, с любым количеством одновременно коммутируемых линий.

рубильник с поворотным приводом — чаще всего применяемая на территории СНГ модификация

Чаще всего рубильники имеют степень защищенности IP00, и располагаются в специальных защитных ящиках, с выведенным на внешнюю сторону рычагом управления.

Рубильники, имеющие компактный размер и выполненные в защищенном корпусе, а также не имеющие характерного длинного (порядка 20 см и более) рычага принято называть выключатель или разъединитель.

Рисунок 1.2 — Рубильник, используемый для закорачивания обмотки трёхфазной ветряной турбины в целях торможения

1.3 Переключатели управления

Переключатели управления (см. рисунок 1.3) устанавливаются на щитах и пультах управления и служат для ручного переключения цепей управления напряжением до 440 В постоянного тока и до 500 В переменного тока.

Переключатели выполняются либо с фиксацией рукоятки в определенных положениях, либо с самовозвратом рукоятки в нулевое положение.

По степени защиты от воздействия окружающей среды переключатели имеют исполнения: УП5300 — IP00; УП5400 — IP55; УП5800 — взрывозащищенное (маслонаполненное); ПКУЗ — IP00 также IP55. Они предназначены главным образом: УП5300—для крепления сзади панелей щитов и пультов с рукояткой, выведенной на фасад панели; УП5400 — для применения в пыльных помещениях и в местах, где требуется защита от струй воды; УП5800 — для применения в помещениях, где выделяются газы и пары, образующие с воздухом взрывоопасные смеси категорий 1, 2, 3 и 4 групп самовоспламенения А, Б, Г и Д; ПКУЗ — для применения в местах аналогично УП5300 и УП5400.

Каждая секция переключателя содержит два контакта. У переключателей УП они имеют по одному разрыву тока и по одному зажиму для отходящих проводников плюс один общий зажим для обоих контактов. Эти контакты могут быть использованы для коммутации двух разных цепей, имеющих общую электрическую точку или, при последовательном их включении, для коммутации одной цепи с двумя разрывами. У переключателей ПКУ контакты мостикового типа, каждый с двумя разрывами тока и двумя зажимами для отходящих проводников. Каждый контакт управляется (замыкается или размыкается) выступами предназначенной для данной секции кулачковой шайбы, насаженной на общий вал, вращаемый рукояткой. Подбором стандартных шайб разной конфигураций завод-изготовитель добивается того, чтобы нужные контакты в нужном положении рукоятки оказались замкнутыми или разомкнутыми. Число возможных комбинаций (исполнений переключателей) из числа контактов и положений рукоятки чрезвычайно велико. Поэтому завод поставляет переключатели только по указанным в информации стандартизованным диаграммам переключений контактов. Число этих диаграмм достаточно для удовлетворения практически всех встречающихся в обычной практике потребностей.

Читать еще:  Бра с выключателем техно

Рисунок 1.3 – Переключатель управления

1.4 Пускатель электромагнитный

Пускатель электромагнитный (магнитный пускатель) — это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления предназначенное для пуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной работы, отключения питания и защиты электродвигателя и подключенных цепей от рабочих перегрузок. Пускатель (см. рисунок 1.4) представляет собой контактор, комплектованный дополнительным оборудованием: тепловым реле, дополнительной контактной группой или автоматом для пуска электродвигателя, плавкими предохранителями.

Рисунок 1.4 — Магнитный пускатель с защитным тепловым реле

Помимо простого включения, в случае управления электродвигателем пускатель может выполнять функцию переключения направления вращения его ротора (т. н. реверсивная схема), путем изменения порядка следования фаз для чего в пускатель встраивается второй контактор. Переключения обмоток трехфазного двигателя со «звезды» на «треугольник» производится для уменьшения пускового тока двигателя.

Исполнение магнитных пускателей может быть открытым и защищенным (в корпусе); реверсивным и нереверсивным; со встроенной тепловой защитой электродвигателя от перегрузки и без нее.

Реверсивный магнитный пускатель представляет собой два трёхполюсных контактора, укреплённых на общем основании и сблокированных механической или электрической блокировкой, исключающей возможность одновременного включения контакторов.

Магнитный пускатель, контактор или реле имеют силовые и блокировочные контакты. Силовые используются для коммутации мощной нагрузки; блок-контакты — в управляющей цепи. Силовой и блок-контакт может быть нормально открытым (Normal Open, NO) и нормально закрытым (Normal Close, NC). Нормально открытый контакт в нормальном положении контактора разомкнут. Нормально закрытый контакт в нормальном положении контактора замкнут. Контакты контактора, пускателя или реле на принципиальных схемах показываются в нормальном положении

В электроустановках промышленных предприятий широко распространены такие аппараты, как рубильники, переключатели, кнопки управления, ключи управления, пакетные выключатели, пусковые ящики, реостаты, контроллеры, контакторы, магнитные пускатели, предохранители и различные автоматы. С помощью этих аппаратов осуществляют управление электрооборудованием и его защиту.

При длительной работе аппаратов в них могут возникнуть различные неисправности, которые проявляются в виде:

нагрева токоведущих частей сверх допустимого нормой;

неправильной работы аппарата, например неполного включения автомата;

отказа аппарата в работе, например не включения или не отключения автомата, контактора или магнитного пускателя и др.

Наиболее частой причиной неисправности аппаратов бывает плохое состояние контактов. Грязные, окислившиеся или оплавленные контактные поверхности не могут создавать хорошего контактного соединения, и такие контакты, а вместе с ними и токоведущие части аппарата недопустимо нагреваются. Повышенный нагрев контактов наблюдается также при ослаблении давления в них вследствие потери контактными материалами или пружинами их свойств.

Большую часть низковольтных электрических аппаратов составляют именно коммутационные устройства, наиболее подверженные износу – как механическому, так и связанному с коммутацией больших токов, тепловым воздействием, старением изоляции. Пускозащитная аппаратура подвержена ударным электрическим нагрузкам в случае замыканий, поэтому требует постоянного и пристального внимания. В частности, кроме обычного для электроаппаратов теплового и механического износа у пускозащитной аппаратуры есть такое специфическое явление, как уход рабочих уставок защиты. Это может рассматриваться как нарушение регулировок аппарата.

Невключение или неотключение автомата может произойти при повышенном износе его деталей или нарушении его регулировки.Для обеспечения длительной нормальной работы аппаратов их периодически ремонтируют.

1 Тульчин И. К., Нудлер Г. И. «Электрические сети и электрооборудование жилых и общественных зданий» — М.: Энергоатомиздат, 1990 г.

2 Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов — М.: Энергоатомиздат, 1987.

3.Прохорский А.А Тяговые и трансформаторные подстанции: Учебник для техникумов ж.-д трансп.-4-е издание .,перераб .и доп .-М.: Транспорт 2001год 496 с.

Презентация, доклад по теме Пакетные выключатели и переключатели

Презентация на тему Презентация по теме Пакетные выключатели и переключатели, предмет презентации: Разное. Этот материал в формате pptx (PowerPoint) содержит 17 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях! Презентации взяты из открытого доступа или загружены их авторами, администрация сайта не отвечает за достоверность информации в них, все права принадлежат авторам презентаций и могут быть удалены по их требованию.

  • Главная
  • Разное
  • Презентация по теме Пакетные выключатели и переключатели

Слайды и текст этой презентации

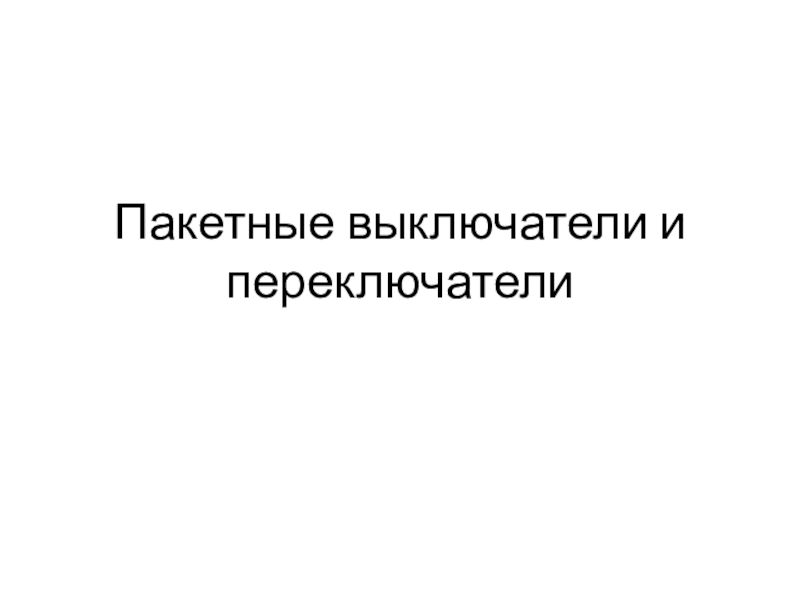

Пакетные выключатели и переключатели

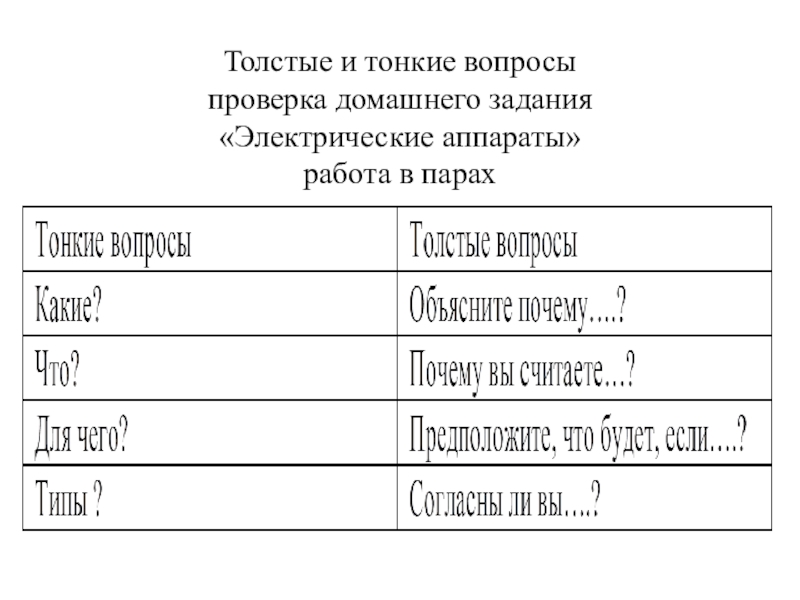

Толстые и тонкие вопросы проверка домашнего задания «Электрические аппараты» работа в парах

Тема урока:
Пакетные выключатели и переключатели

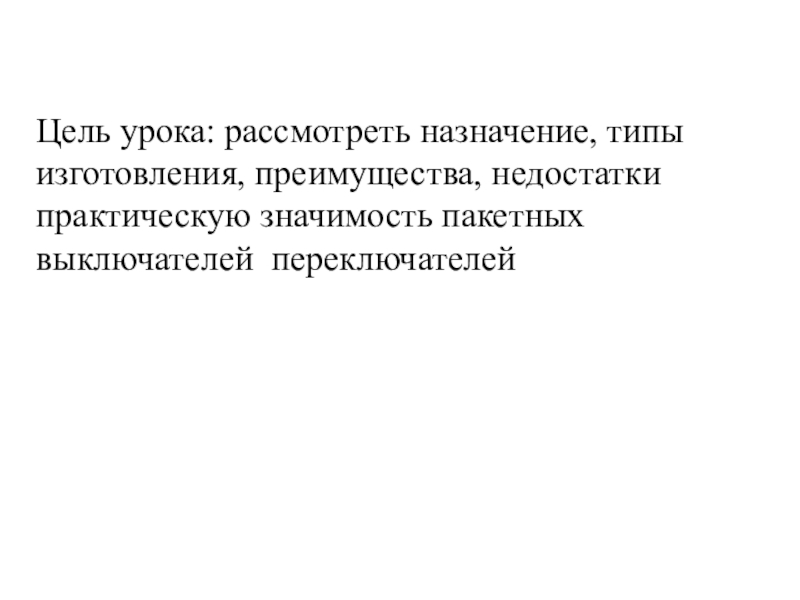

Цель урока: рассмотреть назначение, типы изготовления, преимущества, недостатки практическую значимость пакетных выключателей переключателей

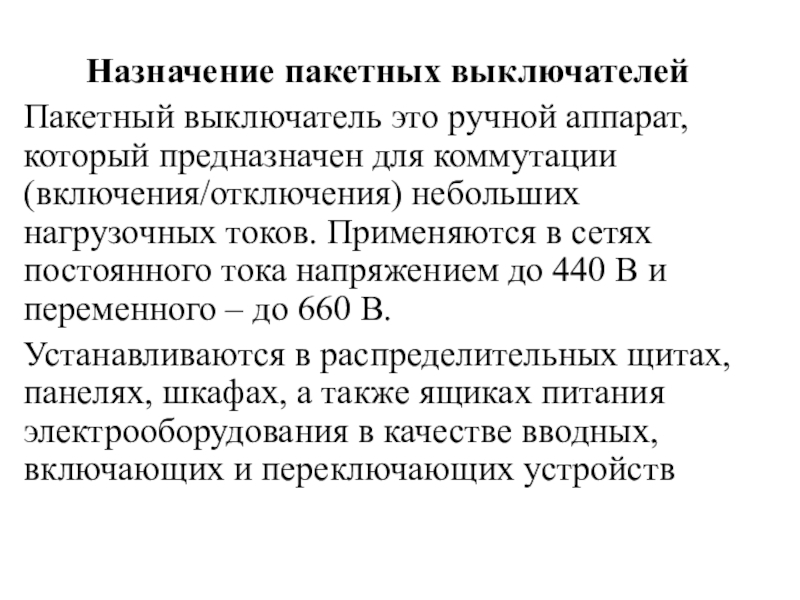

Назначение пакетных выключателей

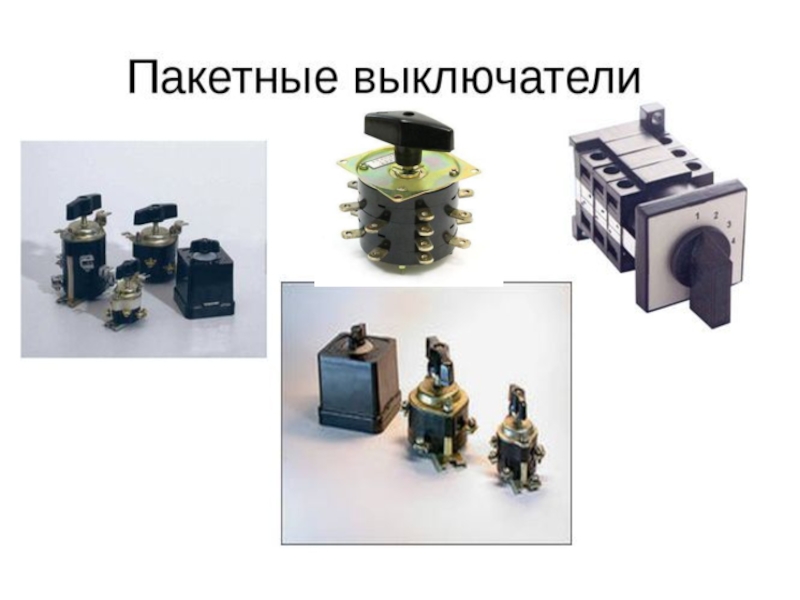

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Применяются в сетях постоянного тока напряжением до 440 В и переменного – до 660 В.

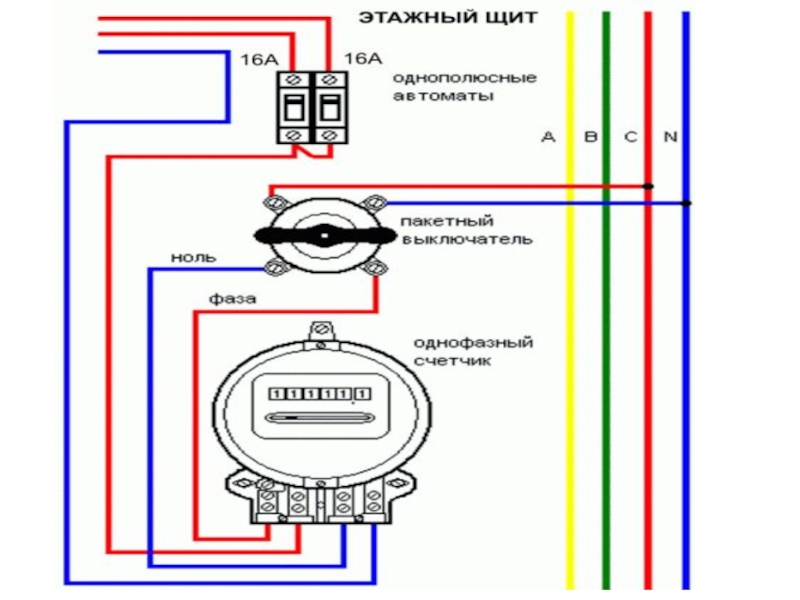

Устанавливаются в распределительных щитах, панелях, шкафах, а также ящиках питания электрооборудования в качестве вводных, включающих и переключающих устройств

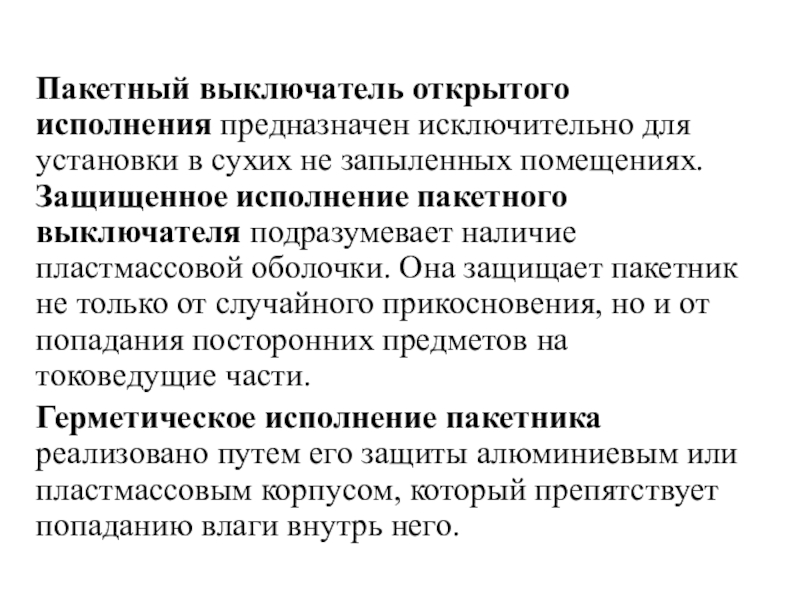

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях. Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.
Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

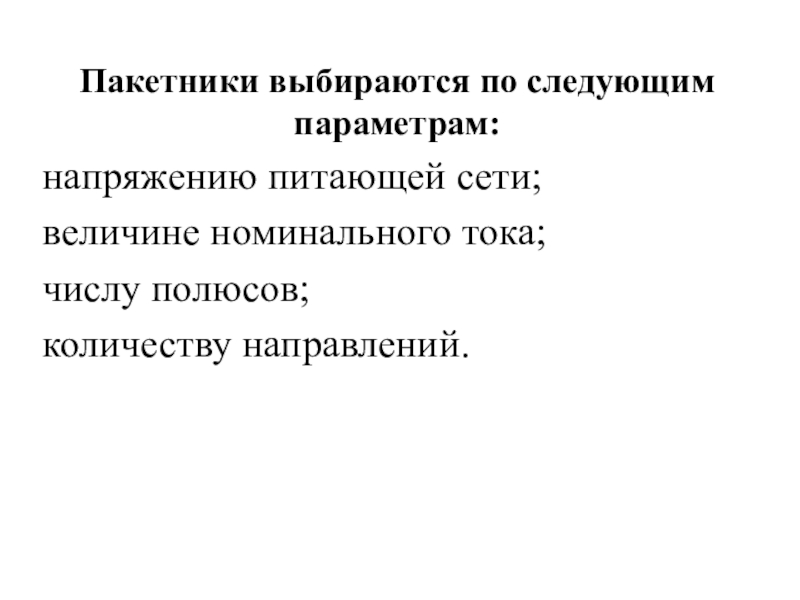

Пакетники выбираются по следующим параметрам:
напряжению питающей сети;
величине номинального тока;
числу полюсов;
количеству направлений.

Преимущества пакетников.
К преимуществам относят следующее:
— компактность;
— простоту конструкции;
— высокую износостойкость;
— быстроту гашения эл. дуги;
— удобство монтажа и обслуживания;
-широкий ассортиментный ряд, что позволяет подобрать их под необходимые нужды;
— длительный срок эксплуатации;
— широкий спектр использования;
— возможность использования при низких (до минус 40 0С) и высоких (до плюс 70

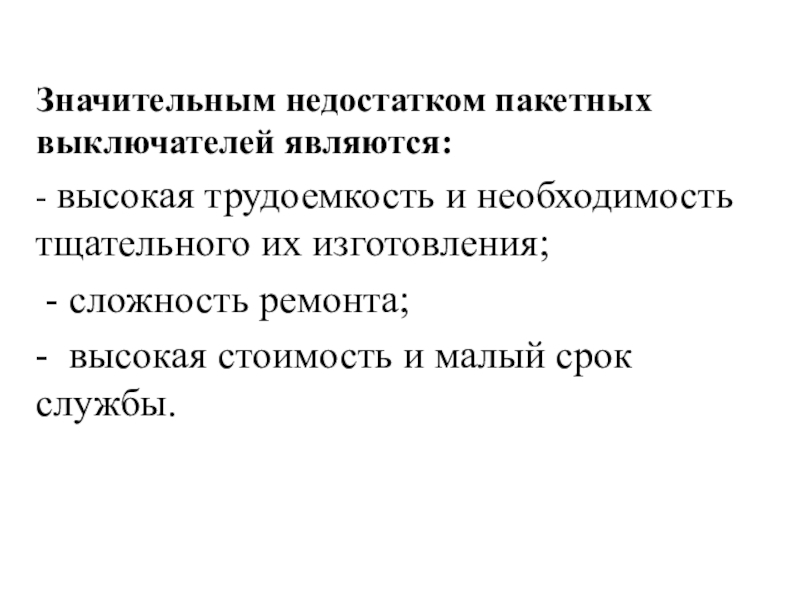

Значительным недостатком пакетных выключателей являются:
— высокая трудоемкость и необходимость тщательного их изготовления;
— сложность ремонта;
— высокая стоимость и малый срок службы.

Задание для самостоятельной работы
Определить верные и неверные утверждения

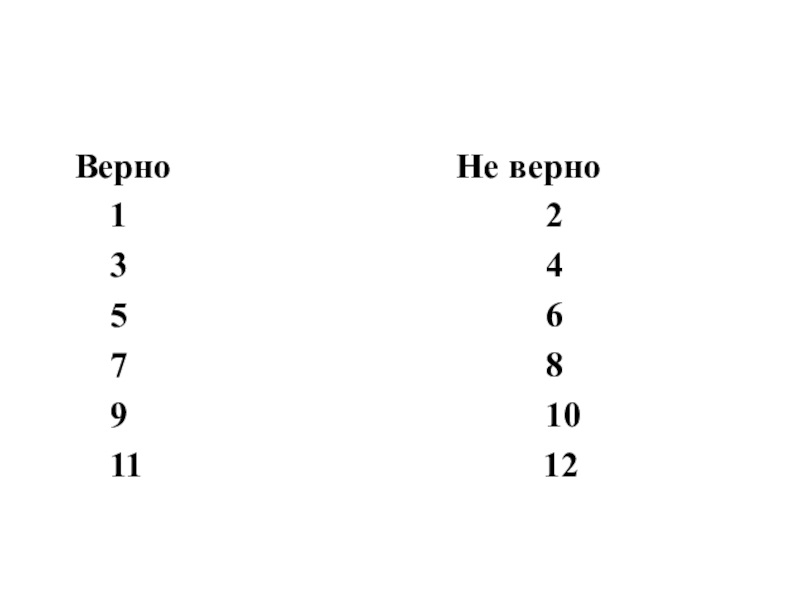

Верно Не верно
1 2
3 4
5 6
7 8
9 10
11 12

Пакетный выключатель является хорошей альтернативой рубильникам, которые имеют значительные габариты. Они удобны в использовании, и с их помощью можно выполнить коммутацию электрических цепей оборудования, автоматов, квартир и т.д. быстро и качественно.

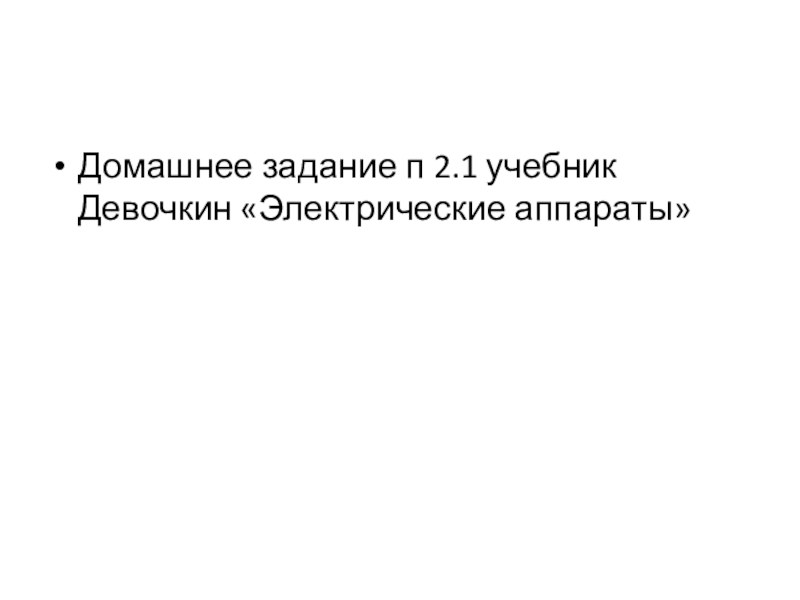

Домашнее задание п 2.1 учебник Девочкин «Электрические аппараты»
