Разъединитель или выключатель нагрузки 10кв

Выключатели нагрузки 10 кВ

Выключатели нагрузки — это аппараты, служащие только для включения и отключения номинальных токов установки. Отключение токов короткого замыкания и перегрузок производит высоковольтный предохранитель, включенный с выключателем нагрузки последовательно.

Выключатели нагрузки применяются в комплектных трансформаторных подстанциях (КТП) и шкафах комплектных распределительных устройств (КРУ), в том числе, в камерах сборных одностороннего обслуживания (ячейках КСО).

  • Описание

Описание

Выключатели нагрузки — это аппараты, служащие только для включения и отключения номинальных токов установки. Отключение токов короткого замыкания и перегрузок производит высоковольтный предохранитель, включенный с выключателем нагрузки последовательно.

Выключатели нагрузки применяются в комплектных трансформаторных подстанциях (КТП) и шкафах комплектных распределительных устройств (КРУ), в том числе, в камерах сборных одностороннего обслуживания (ячейках КСО).

Выключатель нагрузки имеет дугогасительное устройство, рассчитанное на коммутацию номинальных токов и токов холостого хода трансформаторов и ЛЭП. Гашение дуги в автогазовом дугогасительном устройстве выключателей нагрузки осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги.

По уровню допускаемых коммутационных токов выключатели нагрузки занимают промежуточное положение между разъединителями, для которых коммутации под нагрузкой запрещены (как исключение допускается включение на холостой ход линий трансформаторов) и выключателями (вакуумными, воздушными, электромагнитными, элегазовыми), которые способны отключать без повреждения как номинальные нагрузочные токи, так и токи при аварийных режимах.

Выключатели со встроенными предохранителями служит для защиты силовых трансформаторов, воздушных и кабельных линий от токов перегрузки и короткого замыкания.

Выключатели нагрузки ВНА и ВНР имеют конструктивные различия. Оба вида выключателей включаются и отключаются при помощи ручных приводов и мускульной силы оператора, но скорость включения и отключения выключателя ВНА не зависит от скорости оперирования приводом, а включение выключателя ВНР зависит от скорости работы оператора.

Выключатели нагрузки ВНА-10-400(630), ВНАп-10-400(630)

Выключатель ВНА-10 со встроенным пружинным приводом, ручным заводом предназначен для многократных коммутационных операций включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6(10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Управление осуществляется отдельным приводом, связанным с выключателем нагрузки, монтируемым на месте установки выключателя. Тип привода: пружинный (ручной) или электропривод (электропривод не входит в комплект поставки выключателя нагрузки).

Механический ресурс до первого капитального ремонта не менее 2 000 операций. Межремонтный ресурс 1 000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки — 25 лет.

Условное обозначение выключателя нагрузки ВНА

  • В — выключатель;
  • Н — нагрузки;
  • А — автогазовый;
  • П, Л — правосторонний (левосторонний) привод;
  • I, II, III — расположение заземляющих ножей сверху, снизу, с двух сторон;
  • 10 — номинальное напряжение, кВ;
  • 630 — номинальный ток, А;
  • 20 — предельный сквозной ток, кА;
  • з, зп — с заземляющими ножами, с заземляющими ножами и предохранителями;
  • УХЛ2 — климатическое исполнение и категория размещения.

Выключатели нагрузки ВНР-10-400(630), ВНРп-10-400(630)

Выключатель нагрузки переменного тока автогазовый типа ВНР с ручным приводом, связанным с выключателем механической передачей, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 Гц, напряжением 3-10 кВ и номинальным током до 630 А, с заземленной или изолированной нейтралью.

Конструкция выключателя позволяет с незначительными затратами заменить находящиеся в эксплуатации старые выключатели ВНЗ-16, ВНП-10, ВНП-17 на высоконадежные с повышенными параметрами и безопасными выключателями типа ВНР-10.

Условное обозначение выключателя нагрузки ВНР

  • В – выключатель;
  • Н – нагрузки;
  • Р – с ручным приводом;
  • з, пз – наличие заземляющих ножей, предохранителей и заземляющих ножей;
  • I, II, III – расположение заземляющих ножей сверху, снизу, с двух сторон;
  • 10 – номинальное напряжение, кВ;
  • 630 – номинальный ток, А;
  • УХЛ2 – климатическое исполнение и категория размещения.
Читать еще:  Тросовый выключатель omron er1022

Выключатели нагрузки и разъединители. Назначение и различия между ними

Довольно часто неопытные электрики путают назначение выключателей нагрузки и разъединителей с другими элементами силовой цепи (автоматические выключатели). Но между ними существуют серьезные различия, которые мы и рассмотрим в этой статье.

Выключатели нагрузки

Выключатель нагрузки типа ВН-16 (без предохранителей) и ВНП-16 (с предохранителями в комплекте) представляет собой маломощный высоковольтный аппарат, предназначенный для подключения и отключения электрических цепей, которые находятся под нагрузкой. Важно помнить, что он не рассчитан на отключение токов короткого замыкания. Эта задача выполняется при установке выключателей нагрузки с предохранителями типа ПК-6 или ПК-10.

Выключатель нагрузки представляет собой обычный трехполюсный разъединитель с пристроенным дугогаситеьным устройством, способным гасить маломощную дугу тока нагрузки в сетях 6 – 10 кВ. Данные выключатели допускают нечастые отключения токов до 800 А при напряжении 6 кВ или до 400 А при напряжении в 10 кВ.

Выключатель ВН-16 устанавливаться на подстанциях городского типа для отключения под нагрузкой кабельных линий и силовых трансформаторов. Довольно часто данные выключатели оборудуются включающими и отключающими магнитами, что позволяет использовать их при дистанционном управлении и в схемах АВР на стороне высокого напряжения.

На рисунке ниже показан общий вид выключателя нагрузки типа ВН-16 на 10 кВ:

На раме выключателя нагрузки 1 установлены отключающие пружины 2, связанные с валом 3. На валу установлен проводной рычаг 4, к которому присоединяется тяга привода выключателя. Тяга привода и вал удерживаются защелкой привода в рабочем положении и отключающие пружины при этом сжаты. При включении вал выключателя нагрузки поворачивается и поступательное вращение фарфоровых тяг 5 приводит к врубанию ножей подвижных контактов 6 в неподвижные 7. Подвижные контакты выполнены в виде двухполосных ножей. Между полосами 8 расположены дугогасительные ножи 9.

Гашению электрической дуги при отключении способствуют газы, выделяемые из органического стекла вкладышей, расположенных внутри пластмассового корпуса дугогасительной камеры 10.

Основные технические данные выключателей нагрузки ВН-16 приведены в таблице ниже:

Разъединители

Разъединитель – это коммутационный аппарат назначением которого является создание видимого разрыва в электрической цепи, а также для включение и отключение силовых цепей под напряжением, но при отсутствии нагрузки (Ic = Ixx).

Разъединители бывают однополюсные и трехполюсные. Включение и отключение однополюсных разъединителей производится вручную, с помощью изолирующей штанги, а трехполюсные используют специальный привод. Разъединители могут изготавливаться для внутренней и наружной установок. Трехполюсные разъединители для внутренней установки на напряжения 6 – 10 кВ отличаются от выключателей нагрузки отличием дугогасительных устройств.

Технические характеристики некоторых разъединителей приведены в таблице ниже:

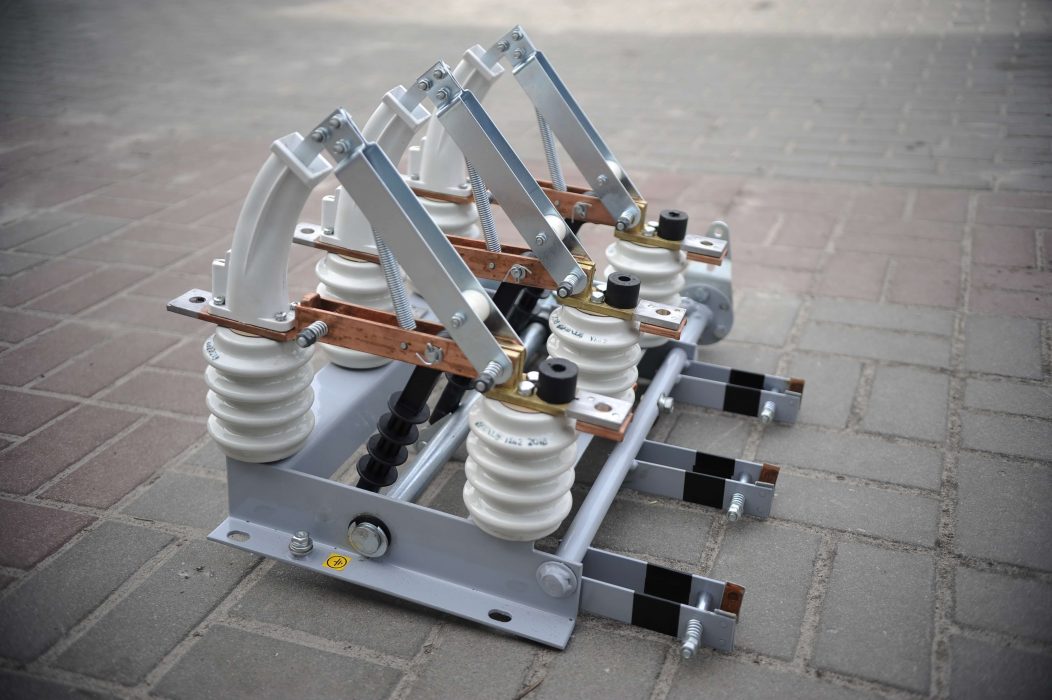

Выключатели нагрузки внутренней установки 6-10кВ

  • Страна производитель:
  • Украина

Выключатели нагрузки серии ВНА изготовлены в соответствии с ГОСТ 17717-79 и предназначены для включения и отключения под нагрузкой участков цепи переменного трёхфазного тока промышленной частоты 50 Гц, номинальным напряжением до 10 кВ, а также заземления отключённых участков при помощи заземлителей. Выключатель нагрузки ВНАп-Р-ЭМ-10/630-20-з-У3: В – выключатель. Н — нагрузки. А – автогазовый. п — с предохранителями. Р – на общей раме. ЭМ – с электромагнитом кратковременного действия. 10 — номинальное напряжение, кВ. 630 – номинальный ток, А. з — расположение заземляющих ножей (з, 1з, 2з). У3- климатическое исполнение и категория размещения по ГОСТ 15150-69.

Характеристики

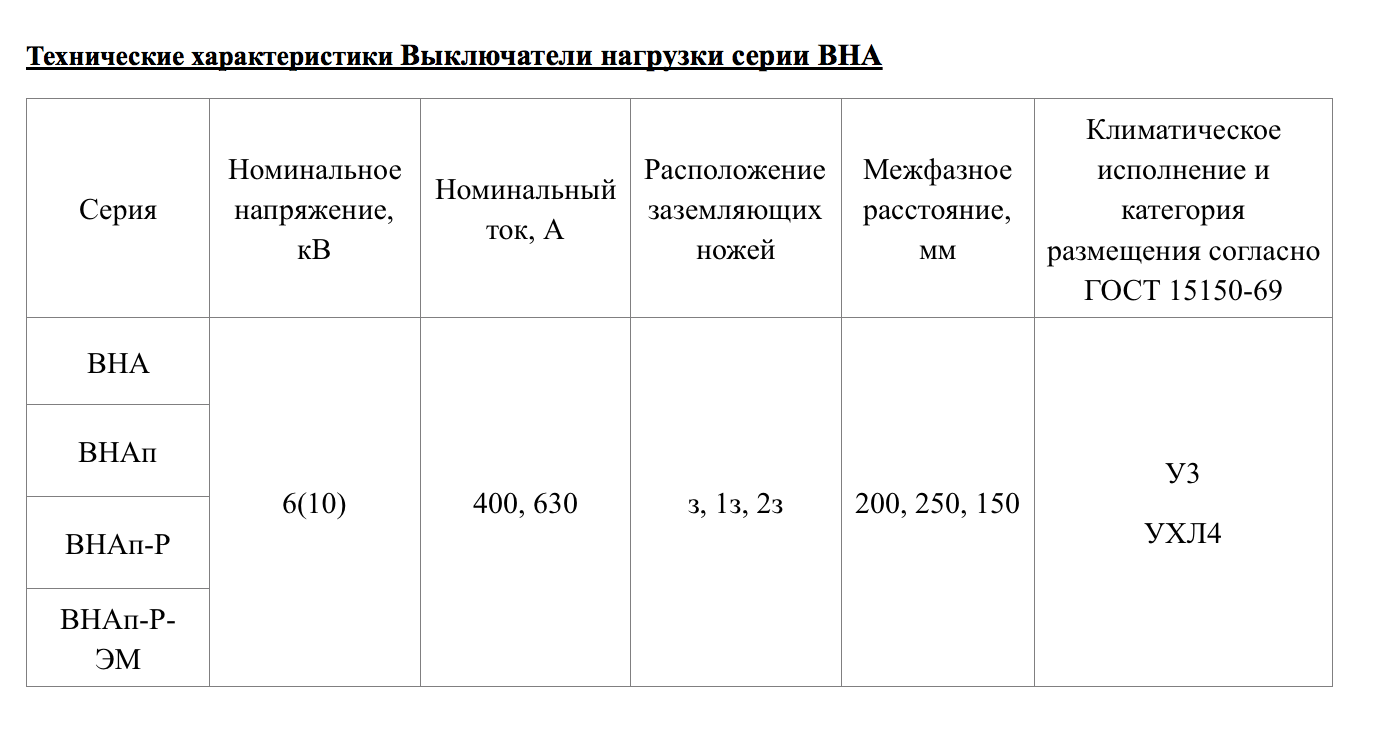

Технические характеристики Выключатели нагрузки серии ВНА

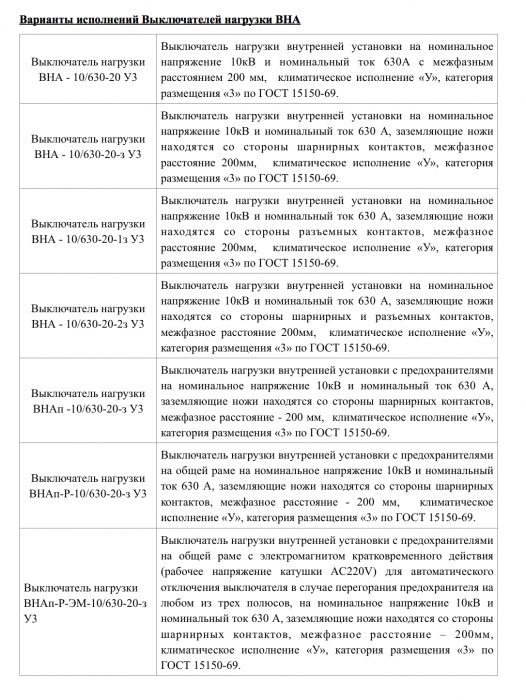

Варианты исполнения Выключателей нагрузки ВНА

Читать еще:  Какое ту у автоматического выключателя а3134
Выключатель нагрузки ВНА-10/630-20 УЗВыключатель нагрузки внутренней установки на номинальное напряжение 10 кВ и номинальный ток 630А с межфазным расстоянием 200 мм, климатическое исполнение «У», категория размещения «3» по ГОСТ 15150-69.
Выключатель нагрузки ВНА-10/630-20-з УЗВыключатель нагрузки внутренней установки на номинальное напряжение 10 кВ и номинальный ток 630А, заземляющие ножи находятся со стороны шарнирных контактов, межфазное расстояние 200 мм, климатическое исполнение «У», категория размещения «3» по ГОСТ 15150-69.
Выключатель нагрузки ВНА-10/630-20-1з УЗВыключатель нагрузки внутренней установки на номинальное напряжение 10 кВ и номинальный ток 630А, заземляющие ножи находятся со стороны разъемных контактов, межфазное расстояние 200 мм, климатическое исполнение «У», категория размещения «3» по ГОСТ 15150-69.
Выключатель нагрузки ВНА-10/630-20-2з УЗВыключатель нагрузки внутренней установки на номинальное напряжение 10 кВ и номинальный ток 630А, заземляющие ножи находятся со стороны щарнирных и разъемных контактов, межфазное расстояние 200 мм, климатическое исполнение «У», категория размещения «3» по ГОСТ 15150-69.
Выключатель нагрузки ВНАп-10/630-20-з УЗВыключатель нагрузки внутренней установки с предохранителями на номинальное напряжение 10 кВ и номинальный ток 630А, заземляющие ножи находятся со стороны шарнирных контактов, межфазное расстояние — 200 мм, климатическое исполнение «У», категория размещения «3» по ГОСТ 15150-69.
Выключатель нагрузки ВНАп-Р-10/630-20-з УЗВыключатель нагрузки внутренней установки с предохранителями на общей раме на номинальное напряжение 10 кВ и номинальный ток 630А, заземляющие ножи находятся со стороны шарнирных контактов, межфазное расстояние — 200 мм, климатическое исполнение «У», категория размещения «3» по ГОСТ 15150-69.
Выключатель нагрузки ВНАп-Р-ЭМ-10/630-20-з УЗВыключатель нагрузки внутренней установки с предохранителями на общей раме с электромагнитом кратковременного действия (рабочее напряжение катушки АС220V) для автоматического отключения выключателя в случае перегорания предохранителя на любом из трех полюсов, на номинальное напряжение 10 кВ и номинальный ток 630А, заземляющие ножи находятся со стороны шарнирных контактов, межфазное расстояние — 200 мм, климатическое исполнение «У», категория размещения «3» по ГОСТ 15150-69.

Характеристики

Разъединитель-выключатель нагрузки вакуумный РВНВ-10/630 УХЛ1 «Вершина»

РВНВ-10/630 УХЛ1 является первым вакуумным выключателем нагрузки наружной установки разработанным в РФ.

Для заказа и изготовления выключателя нагрузки РВНВ-10 ВЕРШИНА заполните пожалуйста опросный лист.
  • Скачать опросный лист
  • Заполнить опросный лист
  • Основные преимущества:

    • высокая коммутационная способность аппарата;
    • нет необходимости в обслуживании и замены коммутирующих контактов, так как отсутствует открытая дуга;
    • большой ресурс и высокая надежность;
    • операции включение, отключение и заземление выполняются последовательно одной рукояткой привода, что исключает возможность ошибки персонала.

    Описание выключателя нагрузки РВНВ-10/630 УХЛ1

    РВНВ-10 имеет трехполюсное исполнение с главными контактами горизонтально — повортного типа. Каждый полюс содержит два неподвижных изолятора по краям и один подвижный в центре. На подвижном изоляторе установлен главный контакт с углом поворота – 180°. На одном из неподвижных изоляторов крепятся: главный неподвижный контакт и вакуумная дугогасительная камера в изоляционном кожухе со вспомогательным контактом. На другом изоляторе, который поднят на уровень главных контактов, крепится гибкий токопровод к подвижному контакту, а снизу изолятора установлены контакты заземлителя.

    Подключение проводов линии осуществляется к выводам на неподвижных изоляторах.

    Рабочее положение выключателя – горизонтальное.

    Привод – ручной поворотного типа, имеет три фиксированных положения: включено, отключено-разведено и разведено-заземлено.

    Операции включения, отключения и заземления выполняются последовательно одной рукояткой привода и ошибка оператора исключается. Все стальные детали выключателя имеют защитное покрытие гальваническим цинком и окрашены. Оси изготавливаются из нержавеющей стали. Медные контактные поверхности имеют покрытие оловом.

    Для контроля режимов работы сети, автоматического управления и передачи данных телеметрии на диспетчерский пункт РВНВ-10 дополнительно комплектуется (по запросу)

    • Электроприводом
    • Шкаф управления с системой бесперебойного электропитания. с системой бесперебойного электропитания.
    • Комплексом микропроцессорного оборудования и связи

    Технические характеристики

    Технические характеристики
    Срок службы, лет25
    Гарантийный срок эксплуатации, лет3
    Номинальное напряжение, кВ6 (10)
    Номинальный ток, А630
    Номинальный ток отключения при cosφ ≥ 0,7, А630
    Ток термической стойкости, 3с, кА10
    Ток электродинамической стойкости25
    Длина пути утечки внешней изоляции, см35
    Допустимое тяжение проводов, Н200
    Коммутационный ресурс операций В и О, не менее10 000
    Температура окружающей средыот -60°С до +40°С
    Высота над уровнем морядо 1000 м
    Толщина корки гололедадо 10 мм

    Варианты исполнения

    • Разъединитель-выключатель нагрузки РВНВ-10 УХЛ 1
    • Привод ручного управления
    • Рамы крепления на опору
    • Крепежный комплект
    • Разъединитель-выключатель нагрузки РВНВ-10 УХЛ 1
    • Привод ручного управления
    • Электропривод
    • Шкаф управления с системой бесперебойного электропитания.
    • Оборудования связи для управления и передачи данных на диспетчерский пункт
    • Рамы крепления на опору
    • Крепежный комплект
    • Разъединитель-выключатель нагрузки РВНВ-10 УХЛ 1
    • Привод ручного управления
    • Электропривод
    • Шкаф управления с системой бесперебойного электропитания.
    • Комплекс микропроцессорного оборудования и связи для контроля режимов работы сети (токи, напряжения), автоматического управления и передачи данных на диспетчерский пункт.
    • Рамы крепления на опору
    • Крепежный комплект

    Выключатель нагрузки

    Выключатель нагрузки — высоковольтный коммутационный аппарат, занимающий по уровню допускаемых коммутационных токов промежуточное положение между разъединителем (коммутации под нагрузкой запрещены (как исключение допускается включение на холостой ход трансформаторов и линий — см. подробнее Разъединитель)) и выключателем (масляным, вакуумным, воздушным, электромагнитным, элегазовым) который способен отключать без повреждения как номинальные нагрузочные токи так и сверхтоки при аварийных режимах. Выключатель нагрузки допускает коммутацию номинального тока, но не рассчитан на разрыв токов при к.з. Отключение сверхтоков в таких выключателях осуществляется специальными предохранителями.

    Содержание

    • 1 Привод
    • 2 Разновидности выключателей нагрузок
    • 3 Применение
    • 4 Преимущества
    • 5 Недостатки
    • 6 Дополнительные элементы
    • 7 См. также
    • 8 Литература
    • 9 Примечания

    Привод [ править | править код ]

    Привод выключателей нагрузок может быть мускульным непосредственного включения и отключения от предварительно натянутой пружины. Иногда применяется электропривод включения (например в ВВНР «Волна») и соленоид дистанционного отключения.

    Разновидности выключателей нагрузок [ править | править код ]

    По гашению электрической дуги выключатели нагрузок делятся:

    • Автогазовые — самый распространённый в России и СНГ тип выключателя нагрузок;
    • Вакуумные — наиболее перспективный тип выключателя нагрузок;
    • Элегазовые
    • Воздушные
    • Электромагнитные

    Применение [ править | править код ]

    Выключатели нагрузки устанавливаются в распредустройствах и подстанциях 6-10 кВ и допускают коммутацию до нескольких МВА, в зависимости от конструкции и номинального тока.

    Преимущества [ править | править код ]

    • Простота в изготовлении и эксплуатации;
    • Значительно меньшая стоимость по сравнению с другими выключателями — в несколько раз (особенно у автогазовых);
    • Возможность отключения и включения номинальных токов нагрузок;
    • Наличие дешёвой защиты от сверхтоков в виде предохранителей, обычно заполненных кварцевым песком (типа ПК, ПКТ);
    • Наличие видимого разрыва между контактами, что исключает установку дополнительного разъединителя (видимый разрыв необходим для безопасности работ на отходящей линии).

    Недостатки [ править | править код ]

    • Коммутация только номинальных мощностей;
    • Малый ресурс работы (у выключателей нагрузки автогазового типа);

    Дополнительные элементы [ править | править код ]

    В качестве дополнительных элементов в выключателе нагрузки могут быть установлены ножи заземления с ручным приводом (при этом обычно предусматривается механическая взаимная блокировка ножей заземления и силовых контактов выключателя нагрузки), соленоид дистанционного отключения, сигнальные контакты положения контактов выключателя, срабатывания предохранителей.
