Рабочий механизм автоматического выключатель

Принцип работы автоматического выключателя

Как работает автоматический выключатель

Нормальный рабочий режим автомата при номинальном или низком токе. Рабочий ток проходит по верхней клемме автомата, через подвесной контакт, по катушке электромагнитного расцепителя, затем проходит тепловой механизм расцепителя и нижнюю клемму автомата. При размерах тока превышающих номинал, срабатывает электромагнитная или тепловая защита.

Разновидности автоматических выключателей

С целью защиты от перегрузки по току в автомате используется тепловой расцепитель как защита от перегрузки, – это биметаллическая узкая полоса пластины собранная из двух типов сплавов, имеющих разные коэффициенты температурного расширения.

Составная биметаллическая пластина нагревается протекающим током и выгибается в сторону металла с маленьким расширением. Когда ток больше номинальной величины, то со временем пластина выгибается настолько, что этого изгиба хватает для реагирования тепловой защиты. Время, при котором среагирует расцепитель, зависит от степени превышения относительно номинального тока.

При значительном увеличении от номинала тока, тепловая защита отключит автомат быстрее, чем при малом превышении от номинала. Второй тип защиты автомата срабатывает на короткое замыкание в нагрузке – это электромагнитный расцепитель. Он состоит из медной катушки с металлическим сердечником. Относительно величины проходящего тока растет и электромагнитное поля катушки, которое намагничивает стальной сердечник.

Демонстрация механизмов автомата

Намагниченный сердечник притягивается, преодолевая усилие удерживающей его пружины, толкает механизм электромагнитной защиты и разрывает контакты. Номинального тока и тока немного выше не хватает для намагниченности сердечника, чтобы сработал механизм расцепителя. А ток короткого замыкания создает намагниченность сердечника достаточную для отключения автомата за сотые доли секунды или даже меньше.

Защита автомата при разных перегрузках

Механизм теплового расцепителя не сработает при небольшом и недолгом токе выше номинального. При большой продолжительности тока больше номинального сработает тепловой расцепитель. Время, отключения автомата тепловой защитой, может доходить до часу.

Механизмы автоматического выключателя

Временная задержка позволяет не отключать автоматы при значительных пусковых токах двигателя и кратковременных бросках тока. Время токовая характеристика тепловых расцепителей зависит также от окружающей температуры. При повышенных температурах тепловая защита отработает быстрее, чем на холоде.

Вызвать перегрузку можно включением нескольких бытовых приборов – это чайник, стиральная машина, кондиционер, электроплита. При перегрузке автомат отключается, но сразу включить его невозможно, нужно ждать, чтобы остыла биметаллическая пластина.

Работа автомата при коротком замыкании

Большие токи короткого замыкания могут оплавить электропроводку или сжечь изоляцию. Чтобы сохранить электропроводку, используют электромагнитный расцепитель. При коротких замыканиях механика электромагнитного расцепителя срабатывает мгновенно, защищая электропроводку, и она не успевает нагреться.

Однако во время размыкания контактов появляется электрическая дуга с огромной температурой. Для защиты от обгорания контактов, разрушения корпуса предназначена дугогасительная камера. Конструктивно камера состоит из элемента с набором медных тонких пластин с небольшим зазором.

Электромагнитная и тепловая защита автоматического выключателя

Электрическая дуга касаясь набора пластин через медный провод соединенного с контактом, рассыпается на части, остывает и исчезает. При коротком замыкании образуются газы, которые выходят через отверстия в камере. Для повторного включения автомата, нужно устранить причину короткого замыкания, или автомат опять выбъет.

Виновника короткого замыкания можно определить последовательным выключением бытовых электроприборов. Но если после отключения всех приборов короткое замыкание не исчезает, то большая вероятность его происхождения в электропроводке. Состояние короткого замыкания могут вызвать электроосветительные приборы, которые также необходимо отключать.

Читать еще:  Высоковольтное оборудование с вакуумным выключателем

Внутренний высоковольтный вакуумный выключатель переменного тока серии ВГК-II-12

Внутренний высоковольтный вакуумный выключатель переменного тока серии ВГК-II-12

Внутренний высоковольтный вакуумный выключатель переменного тока серии ВГК-II-12

Внутренний высоковольтный вакуумный выключатель переменного тока серии VGK-II-12 (тип с вертикальной поворотной развязкой) является внутренним распределительным устройством для системы питания 12 кВ. Используется в качестве блока защиты и управления для электросетевого оборудования и промышленных и горнодобывающих предприятий. Характер нагрузки и частая работа, многократные случаи тока короткого замыкания. В изделии используется новый механизм управления автоматическим выключателем, вакуумный прерыватель и основные проводящие части цепи плотно закрыты в одной части, чтобы защитить камеру дугового пожаротушения от столкновения, пыли и конденсации. Высокая адаптивность к окружающей среде, затраты на эксплуатацию и обслуживание значительно снижены, и продукт реализуется один раз. Частично не требующий технического обслуживания, рабочий механизм требует меньше технического обслуживания; рабочий механизм интегрирован с автоматическим выключателем и разъединителем.

Интегрированная конструкция автоматического выключателя (выключателя нагрузки) и изолирующего выключателя эффективно уменьшает пространство шкафа, занимаемое функциональным блоком;

Двухфункциональный механизм (изоляция, выключатель) упрощает механическую блокировку между разъединителем и выключателем (выключатель нагрузки) и дверцей шкафа, значительно повышая надежность изделия ;

Механизм использования спиральной и торсионной пружины не имеет нулевой точки гибели и отличается высокой надежностью.

Основные технические характеристики

Нет. Имя параметра Единица измерения параметры
Выключатель Переключатель нагрузки
1 Номинальное напряжение кВ 12
2 Номинальный ток главной шины A 630 1250
3 Номинальная частота Гц 50
4 Номинальный выдерживаемый ток Main circuit кА 25 31.5
Ground circuit 21.7 27.4
5 Номинальный кратковременный пиковый ток Main circuit 63 80
Ground circuit 54.5 68.5
6 Выдерживаемое время короткого замыкания Main circuit s 4
Ground circuit 2
7 Номинальный ток короткого замыкания (пиковый) кА 63 80
8 Номинальный ток отключения короткого замыкания 25 31.5
9 Номинальное время отключения короткого замыкания раз 30
10 Номинальная последовательность операций O-0.3s-CO-180s-CO
11 Механическая жизнь Автоматический выключатель (выключатель нагрузки) раз 10000
Трехпозиционный переключатель 5000
12 Rated insulation level Выдерживаемое напряжение промышленной частоты в течение 1 минуты (эффективное значение) Фаза, к земле кВ 42
излом 48
Выдерживаемое напряжение грозового импульса (пиковое значение) Фаза, к земле 75
излом 85
Выдерживаемое напряжение промышленной частоты вторичной цепи В 2000
13 Расстояние открытия контакта мм 9±1
14 слишком большой ход 3±0.5
15 Межфазное межосевое расстояние 210±1
16 Время отказов при закрытии контакта мs ≤2
17 Трехфазный асинхронный открытия ≤2
18 Время открытия
Когда рабочее напряжение самый высокий 17~55
номинальный
минимальный
19 Время закрытия мs 30~70
20 Средняя скорость открытия (первые 6 мм в среднем) м/s 1.0~1.8
21 Средняя скорость закрытия (после 6 мм в среднем) 0.8

1.4
22 Сопротивление главной проводящей цепи μΩ ≤100
23 Контактное давление N 3200±150
24 Амплитуда отскока разомкнутого контакта мм ≤2

Внутренний высоковольтный вакуумный выключатель переменного тока серии ВГК-II-12

Как проверить автоматический выключатель

Автоматические выключатели предназначены для выполнения функции защиты электрических цепей напряжением до 1000 В от аварийных режимов работы. Рассматриваемые электрические аппараты могут обеспечивать надежную защиту электрических цепей только в тех ситуациях, когда фактические рабочие характеристики функционирования автоматического выключателя полностью соответствуют заявленным, а сам он находится в исправном техническом состоянии. Именно по этой причине выполнение проверки автоматических выключателей представляет собой один из обязательных необходимых этапов работ при вводе в эксплуатацию электрических щитов разнообразного назначения, а также и в ходе периодической их ревизии. Ниже будут рассмотрены некоторые особенности, которые выявляются про проведении проверки рассматриваемых аппаратов.

Читать еще:  Вакуумный выключатель сименс сион

На первом этапе требуется осуществить визуальный осмотр аппарата. Корпус самого выключателя автоматического типа должен быть промаркирован надлежащим образом, при поверхностном осмотре не должно быть обнаружено видимых дефектов, зазоров в прилегающих частях корпуса выключателя. Требуется вручную выполнить несколько операций отключения и включения аппарата.

Автоматический выключатель должен зафиксироваться в положении «включен» и он должен отключаться без возникновения каких-либо проблем. Кроме этого следует внимательно оценить качество зажимов автомата. В случае, если никакие видимые повреждения автоматического выключателя обнаружены не были, то переходим ко второму этапу проверки — проверяем рабочие характеристики аппарата.

Конструкция автоматического выключателя подразумевает под собой наличие независимого, теплового и электромагнитного расцепителей. На данном этапе проверка выключателя автоматического типа подразумевает под собой проверку работоспособности расцепителей, которые были перечислены выше, при разнообразных условиях функционирования. Этот процесс носит название «прогрузка».

Прогрузка аппаратов, про которые идет речь, выполняется на специализированном испытательном оборудовании, посредствам которого на испытуемый выключатель можно подать требуемый ток нагрузки, а также благодаря использованию специальной установки можно зафиксировать время срабатывания автоматического выключателя.

Функцией независимого расцепителя является осуществление размыкания и замыкания контактов выключателя автоматического типа в моменты, когда выполнение операций отключения и включения аппарата происходит вручную. Кроме этого независимый расцепитель должен автоматически отключать защитный аппарат при возникновении ситуации, когда на него воздействуют два других расцепителя, которые предназначены для осуществления защиты от сверхтоков.

Тепловой расцепитель предназначен для выполнения защиты от увеличения тока нагрузки, который протекает через выключатель автоматического типа, выше определенного установленного номинального показателя. Основой конструкции рассматриваемого расцепителя является биметаллическая пластина. В случае протекания через эту пластину тока нагрузки, она деформируется из-за нагрева.

Деформация происходит таким образом, что данная пластина отклоняется до определенного фиксированного положения, чем и выполняет определенное воздействие на весь механизм свободного расцепления. А именно этом механизм уже в свою очередь обеспечивает отключение выключателя в автоматическом режиме. Также следует отметить, что время срабатывания теплового расцепителя напрямую зависит от значения тока нагрузки.

Каждый конкретный класс и тип автоматических выключателей имеет свою собственную времятоковую характеристику. В значениям этой характеристики легко проследить зависимость тока нагрузки от времени срабатывания теплового расцепителя именно этого автоматического выключателя.

Когда выполняют проверку теплового расцепителя, то берут несколько значений тока, фиксируют время, за которое происходит автоматическое отключение автоматического выключателя. Значения, которые получены таким образом, сравнивают с теми значениями, которые заявлены во времятоковой характеристике для рассматриваемого аппарата. Также не следует забывать, что температура окружающей среды оказывает влияние на время срабатывания теплового расцепителя.

В паспортных данных, которые прилагаются к автоматическому выключателю, заявлены времятоковые характеристики для температурных условий, которые соответствуют 25 ˚С. Следует учитывать, что при снижении температуры время срабатывания теплового расцепителя увеличивается, а при повышении температуры, наоборот, время срабатывания уменьшается.

Электромагнитный расцепитель главным образом служит для того, чтобы осуществить защиту электрической цепи от токов, значительно превышающих номинальный ток, и от токов короткого замыкания. Класс автоматического выключателя показывает ту величину тока, при которой сработает данный рассматриваемый расцепитель. Кратность тока срабатывания электромагнитного расцепителя к номинальному току автомата показывает класс автоматического выключателя.

Читать еще:  Контактно дугогасительная система автоматического выключателя

К примеру, класс «C» говорит о том, что электромагнитный расцепитель сработает в том случае, когда значение номинального тока превысится в 5-10 раз. Иными словами, если номинальный ток выключателя 30 А, то ток срабатывания его электромагнитного расцепителя будет находиться в интервале 150-300 А. В отличие от теплового расцепителя электромагнитный расцепитель должен сработать за доли секунды, то есть практически мгновенно.

Автоматические выключатели дифференциального тока

Найдено в категориях:

С этим покупают Посмотреть

Выключатель автоматический дифференциального тока АВДТ DX3 1п+N 25А 30мА АС

  • Код товара 3840064
  • Артикул 411004
  • Производитель Legrand/DX3

С этим покупают Посмотреть

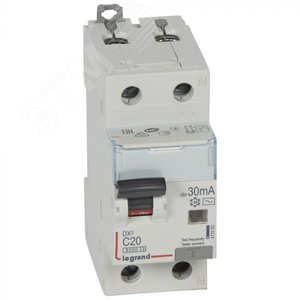

Выключатель автоматический дифференциального тока АВДТ DX3 1п+N 20А 30мА АС

  • Код товара 7359505
  • Артикул 411003
  • Производитель Legrand/DX3

С этим покупают Посмотреть

Выключатель автоматический дифференциального тока АВДТ DX3 1п+N 16А 30мА АС

  • Код товара 1739718
  • Артикул 411002
  • Производитель Legrand/DX3

Выключатель автоматический дифференциальный 1Р+N 16А 30мА тип AC х-ка С ДИФ-103 6кА

  • Код товара 9888271
  • Артикул 16204DEK
  • Производитель Schneider Electric/ДИФ-103

Выключатель автоматический дифференциального тока 1P+N 10А C 4.5kA 30мA AC BMR415C10

  • Код товара 7321385
  • Артикул 2CSR645041R1104
  • Производитель ABB/Basic M

Выключатель автоматический дифференциального тока 1P+N 16А C 4.5kA 30мA AC BMR415C16

  • Код товара 242036
  • Артикул 2CSR645041R1164
  • Производитель ABB/Basic M

С этим покупают Посмотреть

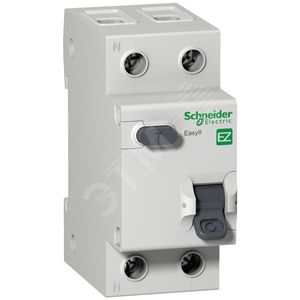

Выключатель автоматический дифференциальный АВДТ 1п+N 25А 30мА C AC EASY 9
