Пакетные выключатели переключатели устройство

Что такое пакетный выключатель

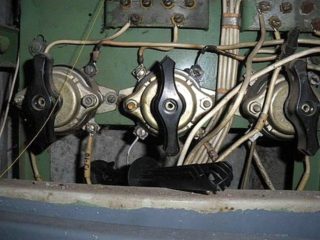

В советские времена на лестничных клетках для распределения электроэнергии ставились пакетные выключатели. Они обеспечивают возможность полного отключения электричества в квартире.

Тем не менее, сам пакетник отключить от сети невозможно. В то время как ряд недостатков, которые имеет его конструкция, приводят к быстрому повреждению даже при небольших нагрузках по току.

Это делает пакетный выключатель самым уязвимым звеном в цепи. На сегодняшний момент столь низкая износостойкость и небольшая пропускная способность тока являются причинами замены их на двухполюсные автоматы, которые ставятся уже не в подъездных щитках жилых домов, а непосредственно в каждой квартире.

Назначение пакетных выключателей

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.

Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.

Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.

Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.

В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:

1) открытое;
2) защитное;
3) герметичное.

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.

Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.

Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Пакетники ПВ 1, ПВ 2, ПВ 3

Пакетный выключатель серии ПВ, предназначен для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводного выключателя и переключателя в цепях управления электроустановок распределения энергии; коммутационного устройства с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

«Пакетник» имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо произвести усилие по повороту рукоятки на 90°. Такое движение обеспечивает фиксацию подвижных контактов в нужном положении с помощью пружинного механизма.

Так как выключатель имеет фиксирующие выступы, ограничивающие разворот пружинного механизма и вместе с ним подвижных контактов, ПВ 1, ПВ 2, ПВ 3 имеет четкую фиксацию положений при повороте рукоятки на 90°.

Устройство пакетных выключателей серии ПВ

Пакетные выключатели и переключатели состоят из двух основных узлов: контактной системы и переключающего механизма. Контактная система набирается из отдельных секций. Секция состоит из изолятора 3, в пазах которого находятся неподвижные контакты 2 с винтами для подключения проводов сети, и пружинящих подвижных контактов 1 с фибровыми искрогасительными шайбами 4. Отдельные секции собираются на скобе 2 со стяжными шпильками.

Скобы имеют пазы для крепления пакетных переключателей (3го исполнения) к панели при монтаже. Крепление пакетных выключателей и переключателей (1го и 2го исполнения) так же может осуществляться и при помощи верхних скоб 1, имеющих пазы и находящихся на крышке. Скобы имеют пазы для крепления пакетных выключателей и переключателей (3-го исполнения) к панели при монтаже. Крепление пакетных выключателей и переключателей (1-го и 2-го исполнения) также может осуществляться и при помощи верхних скоб 1, имеющих пазы и находящихся на крышке. Контакты в пакетных выключателях и переключателях скользящие. Необходимое усилие нажатия контактов обеспечивается за счет пружинящих свойств подвижных контактов. Переключающий механизм 4 расположен над контактной системой в крышке аппарата. Пакетные выключатели и переключатели снабжены механизмом мгновенного переключения, поэтому скорость перемещения подвижных контактов не зависит от скорости вращения рукоятки. Механизм переключения состоит из заводной пружины, валика с рукояткой, пружинной шайбы (или упора) и фиксирующих выступов, ограничивающих поворот пружинной шайбы (упора) и вместе с ней подвижных контактов при переключении. Выключатели имеют четкую фиксацию коммутационных положений, предотвращающую при нормальной работе непредусмотренное самопроизвольное включение, переключение и остановку подвижных частей между коммутационными положениями. Фиксация считается четкой, если при повороте рукоятки на угол более 120 происходит переключение контактной системы из одного положения в другое, а при повороте рукоятки не более чем на 45 в любую сторону, положение контактной системы не меняется. Крышки имеют по четыре фиксирующих выступа, расположенных один к другому под углом 90°, что определяет число коммутационных положений, равное четырем. Это позволяет вращать рукоятку и всю подвижную систему аппарата в обе стороны. Герметические и защищенные пакетные выключатели и переключатели представляют собой открытые аппараты, заключенные в оболочку из негорючего, противоударного материала, состоящую из корпуса и крышки. Крышка герметических аппаратов имеет сальниковое гнездо в месте выхода оси рукоятки и уплотняющую прокладку в месте соединения с корпусом.

Читать еще: Реле блокировки выключателя аккумуляторных батарей

Структура условного обозначения пакетных выключателей серии ПВ, маркировка

1. (Г) ПВ — (герметичный) пакетный выключатель;

2. Х — Обозначение по числу коммутирующих цепей (полюсов): 2 – двухполюсный, 3 –
трехполюсный, 4 – четырехполюсный;

3. ХХХ — Обозначение по номинальному току контактов (при напряжении 220В) 16, 40, 100,
160, 200, 250А;

4. ХХ — Обозначение климатического исполнения и категории размещения;

5. ХХХ — ;Обозначение степени защиты для выключателей и переключателей, заключенных в оболочку: при степени защиты IP30 указывается, что пакетный выключатель закрытый и степень защиты IP30; при степени защиты IP56 указывается материал корпуса: пл. – пластмассовый корпус, сил. – алюминиевый корпус;

6. Х — Обозначение по способу крепления монтажа:

исп. 1 – крепление передней скобой, установка за панелью толщиной до 4 мм;
исп. 2 – крепление передней скобой, установка за панелью толщиной до 25 мм;
исп. 3 – крепление задней скобой, установка внутри шкафа;
исп. 4 – крепление за корпус (для выключателей и переключателей со степенью защиты IP30 и IP56);

Технические характеристики пакетных выключателей ПВ 1, ПВ 2, ПВ 3

Наименование

Ток

Фотография

ПВ 1-16

IP00

16А, пост., перем. 220В;

Цена на пакетники ПВ 1, ПВ 2, ПВ 3 — договорная. Действуют скидки.

Промежуточные реле РПУ. Характеристики, габариты.

Пакетный выключатель

Чтобы переключать нагрузку в цепях переменного тока или вовсе отключать её, нужно использовать специальные устройства. Для этого используется автоматический пакетный выключатель ГОСТ 16708-84, который ранее заменял автомат.

1 Описание прибора
2 Конструкция и принцип работы
3 Маркировка
4 Подключение к сети

Описание прибора

Пакетник или пакетный автоматический выключатель типа ПВ 2 16, ПП-10СП 44 МЗБ и ПВ 3 25 – это устройство, предназначенное для распределения электроэнергии и полного отключения электричества в квартире. Его ключевым отличием от автоматического дифференциального выключателя заключается в том, что его нельзя отключить от локальной сети питания. При сильных перепадах напряжения это приспособление может сгореть.

Фото – пакетный выключатель ПВ 2 16

Ранее малогабаритный пакетник монтировался в каждую квартиру и дом, т. к. не было альтернативных методик контроля поступающей энергии, но сейчас его все чаще заменяет двухполюсный или трехполюсный автомат.

В основном, закрытый пакетный переключатель предназначается для работы в электрических системах с небольшим напряжением – до 440 Вольт, реже до 660. Есть также модели, которые могут контролировать нагрузку в более мощных цепях, но они считаются специальными. Как и автоматический выключатель, пакетник имеет рычаг для ручного отключения электроэнергии. Этот ручник переключает клеммы между собой и разъединяет (либо соединяет) контакты.

Фото – двухполюсный ПП

Существуют такие типы выключателей:

Открытые (ПВЗ, ПВМ, ПВП);

Закрытые (ВПЗ-40);

Герметичные (УХЛ4).

Незащищенный открытый переключатель устанавливается в сухих заранее подготовленных местах .Это могут быть железные щитки, ящики и прочие места, где монтируются подобные электрические приборы. Нужно отметить, что данное устройство негативно реагирует на образование пыли или повышение уровня влажности, поэтому его монтируют только в сухих местах. В противном случае контакты могут быть повреждены попаданием на них твердых частиц, в том числе, пыли.

Защищенный выключатель оборудован специальной оболочкой, которая служит корпусом. Такое исполнение позволяет устанавливать устройство вне щитовой, т. к. он предохранен от воздействия влаги и пыли. Помимо того, что контакты защищены от попадания на контакты пыли и грязи, Вы также можете не беспокоиться о случайном прикосновении к токоведущим частям механизма.

Также в продаже есть герметичный или взрывозащищенный пакетник (например, брызгонепроницаемый ВПКМ-3-25). Он изготовлен при помощи сочетания алюминия и пластмассы ПВХ. Это позволяет обеспечить максимально прочное и долговечное покрытие, которое не поддается негативному воздействию влаги и пыли. В отличие от открытой системы, герметичную модель можно устанавливать в любых местах, даже на фасаде здания. Благодаря этому устройство такого типа пользовалось особой популярностью у обладателей частных домов.

Видео: пакетники серии СА25

Конструкция и принцип работы

Трехполюсный пакетный переключатель оснащен четырьмя пластмассовыми дисками. У каждого диска есть вырез, в него установлены контакты, эти детали имеют вид, несколько схожий по форме на ножи. Также есть специальный контакт-пружина, который помогает соединять и разъединять отдельные контакты при необходимости. Эта пружина запускается движением рукоятки, которая контролирует работу всей системы. Для соединения всей системы используются шпильки, которые стягивают между собой механизмы.

Конструкция переключателя имеет следующий вид:

Фото – конструкция переключателя

1 – подвижный контакт;
2 – диск;
3 – ножевые вставки в диски;
4 – крепежные шпильки;
5 – контрольная рукоятка, подключенная к пружинному механизму.

Технические характеристики пакетного выключателя:

Благодаря быстрой работе, выключатель отлично справляется с гашением электрической дуги. Это обеспечивает его высокую износостойкость;

Пружинный механизм обеспечивает мгновенное отключение подачи электричества. В этом соответствие работы данного механизма с УЗО;

Электрические выключатели имеют принцип действия схожий с рубильниками, но при этом значительно меньше в размерах;

Несмотря на быструю реакцию и отличные заводские установки, все пакетные выключатели очень быстро изнашиваются. Из-за резкого реагирования на проблемы в сети и быстродействия, многие подвижные механизмы просто не выдерживают. В среднем, обычный трехфазный переключатель может отключить ток 103 раза. При этом у специализированных автоматов более широкий спектр действия – 203 выключения. В час не должно быть более 50 изменений режима работы;

Однофазный пакетный переключатель в нескольких исполнениях: 10 ампер и 25А, на напряжение 220 Вольт (ПВ 1 16). Двухфазный в 10 и 20 – ВГП 2-10;

Некоторые трехфазные выключатели пакетного типа могут применяться при напряжении 380, но тогда у них соответственно сила тока должна быть 16 и 6 (ПВ 3 16, иногда пишется ВП-16 и ППЗ-10Н2 М1Б);

Существуют также универсальные модели, которые могут выполнять роль выключателя и переключателя тока – ПКП 44-16-27 и ПК-16 (кулачковый);

Взрывозащищенное устройство обязательно находится в силуминовой оболочке (ГВП, ГПП и ГПВ-400). Его монтируют на опасных предприятиях.

Управление режимами происходит в следующей последовательности:

Фото – управление пакетником

После поворота рукоятки меняется направление полюсов. В соответствии с ним, ток либо прекращает свою подачу из-за разъединения контактов, либо наоборот – начинает поступать черед клеммы. Нужно отметить, что ремонт пакетных переключателей чаще всего в себя включает замену пружинного механизма либо рукоятки, как наиболее подвижных деталей.

Фото – выключатель на 16 ампер

Маркировка

Любой изготовитель обязан на корпусе устройства поставить следующие пометки:

П – обозначение серии (в нашем случае, пакетный);
В / П – переключатель или выключатель;
Х – полюсный (например, 4-полюсный, -трех и т. д.);
ХХХ – характеристика Ампер;
ХХ – возможные положения во время коммутации (1, 2 или несколько);
ХХ – климатическое исполнение (открытый, закрытый, герметичный, кулачковый или судовой). Производитель эти данные помещает также в сертификат соответствия или паспорт;
ХХХ – уровень защиты;
Х – способ установки (на дин-рейку, в шкаф и т. д.).

Общий вид: ПП Х Х-ХХХ ХХ ХХ ХХХ Х (к примеру, ПКУ-3 14С4037У3). Производство осуществляется на специализированных заводах, продажа – в специализированных электромагазинах. Иногда также указывается материал корпуса, скажем, «пл.» и установочные размеры. Все прочие данные обязательно содержит паспорт прибора.

Подключение к сети

Схема подключения пакетного выключателя ABB, ПВ, ВПК и прочих имеет следующий вид:

Фото – подключение пакетного выключателя

Габариты устройства позволяют установить его в щитовую при помощи дин-рейки. Обращаем Ваше внимание, что придется монтировать прибор при помощи саморезов, на старых моделях нет специальной защелки, в отличие от современных автоматов.

На схеме указано, что от однофазного счетчика отходят провода фазы и нуля. Вам необходимо к соответствующим клеммам пакетника подключить провода. Стоит учитывать, что импортный счетчик может иметь другое цветовое обозначение кабелей, поэтому будьте внимательны. Аналогично следует действовать, если нужно наоборот заменить пакетник автоматом.

Конструкционные особенности и виды электрических пакетных выключателей

В старых домах, построенных еще во времена СССР, в квартирах непосредственно под электросчетчиком располагался пакетный выключатель или попросту – пакетник. У некоторых хозяев этот прибор все еще исправно работает, используется по своему прямому назначению. С помощью электропакетников фазное напряжение и нуль подключаются к электросчетчику и далее через линейные автоматы разводятся по всей квартире. Это устройство дублирует функции вводного автоматического выключателя, что позволяет отказаться от его установки в щите, подключая фазу и нуль непосредственно к клеммам счетчика.

Что такое пакетный выключатель
Классификация и маркировка
Конструктивные особенности
Достоинства и недостатки
Обновленные аналоги прибора
УЗО и автомат
Дифавтомат
Контактор (мощное э/м реле)

Что такое пакетный выключатель

Пакетный переключатель ПП 2-40/Н2 М1 сил. IP56 EKF PROxima

Несмотря на кажущуюся архаичность, пакетный переключатель по-прежнему применяется в электрических цепях. По своему устройству – это чисто механическое приспособление, управляемое вручную с некоторым усилием. Сложность его коммутации объясняется мощными пружинами, фиксирующими подвижную часть в каждом из рабочих положений.

При его повороте в любую сторону замыкаются две группы механических контактов, а при дальнейшем полуповороте – они же размыкаются. При подключении квартиры, например, одна пара соединителей разрывает (замыкает) цепь подачи фазы на электросчетчик. Одновременно с этим вторая пара делает то же самое с нулевой жилой. Поэтому по своей схеме и функциональному назначению пакетник, устанавливаемый перед электросчетчиком, по сути является вводным устройством.

Классификация и маркировка

Пакетник в герметизированном корпусе

Известные образцы пакетников различаются по следующим характеристическим признакам:

по способу присоединения подводящих проводников;
по уровню климатической защищенности;
по особенностям переключающего механизма.

В соответствии с местом подсоединения проводов такой коммутатор имеет два исполнения: с передним или задним подключением. По степени защищенности внутренних пространств различают открытые модели, а также частично или полностью герметичные изделия. По особенностям конструкции переключающие механизмы подразделяются на пакетные устройства (кулачковые) и барабанного типа.

Независимо от исполнения такие выключатели обладают практически схожими техническими параметрами и имеют одни и те же недостатки. Например, ресурс пружинного механизма большинства моделей составляет не более 103 коммутаций.

Существуют износостойкие образцы, рассчитанные на более широкий диапазон переключений (200-1000). Основное условие продления рабочего ресурса контактных пружин – частота их использования не должна превышать 50 раз в течение часа.

При маркировке изделий этого класса применяются следующие буквенные и цифровые обозначения:

наличие значка «В» означает выключатель;
если на корпусе имеется знак «П» – это значит переключатель (или пакетный);
буква «Г» означает герметичный;
цифры 1-4 соответствуют количеству полюсов;
«Н» – направление с положениями 2, 3, 4, а «Р» – это реверс.

В обозначении прибора обязательно указывается степень защищенности, а также тип, особенности установки и номинальный ток. На некоторых моделях наносятся значки, свидетельствующие о материале корпуса изделия: термостойкий пластик или силумин.

Конструктивные особенности

Конструкция пакетного выключателя

Устроены пакетники электрические очень просто. В их состав входят следующие узлы:

корпус изделия;
контактная механическая группа;
механизм переключения;
поворотная ручка.

При рассмотрении деталей переключателя следует учитывать его исполнение, согласно которому он может быть кулачковым или дисковым. Рабочие узлы первой из этих модификаций имеют неподвижные контакты, фиксируемые на квадратной изолированной от корпуса подложке. Подвижный узел контактной группы выполнен в виде ножей, вдвигаемых и выдвигаемых при коммутации посредством рукояти, управляемой вручную.

Разнообразие пакетных выключателей

Корпус электропакетника автомата выполнен в виде сборной конструкции, состоящей из электроизоляционных шайб, скрепленных между собой посредством шпилек особой формы. При введении ножей контактные клеммы входят в подпружиненные пазы переключающего механизма. При повороте рукояти на одну четверть оборота неподвижные и подвижные части выключателя замыкаются между собой. Их ход ограничивается специальным упором, имеющимся на крышке прибора.

Дисковый выключатель в отличие от рассмотренного кулачкового механизма работает по другому принципу. Он включается и выключается одним поворотом ручки управления строго на 90 градусов. Спецификой этого устройства является расположение управляющей рукояти, которая всегда находится в одном из двух положений (это в принципе отличает его от кулачковой разновидности).

Пакетные выключатели в распределительном щите в подъезде многоэтажного дома

Благодаря простоте механизма, а также сравнительному удобству коммутации пакетные переключатели и выключатели по-прежнему широко применяются в следующих сферах:

в качестве коммутаторов ввода;
для переключения управляющих цепочек;
как чисто распределительные коммутационные устройства;
в пусковых цепях электродвигателей различного назначения (в вентиляционных системах, например).

Известно несколько разновидностей пакетных автоматов, рассчитанных на эксплуатацию в самых различных климатических условиях, включая взрывозащищенное исполнение. Они устанавливаются в особо влажных помещениях, а также в предусмотренных проектом застройки технологических нишах и вводных щитках.

Достоинства и недостатки

Из-за изношенных пакетных выключателей случаются короткие замыкания

Привлекательность коммутирующих устройств объясняется целым рядом их достоинств:

компактность, существенно упрощающая установку прибора и удобство его эксплуатации;
быстрое гашение электрической дуги в пакетниках электрических 380В трехфазных, объясняемое рациональной конструкцией рабочей камеры;
простота обслуживания;
механическая устойчивость;
универсальность применения.

Пакетники способны работать в условиях сильных перепадов температур (в диапазоне от -40 до 70 градусов). Изделия с герметизированным корпусом надежно защищены от пыли и влаги.

К недостаткам относят малый ресурс по числу максимальных переключений и полную непригодность к ремонту. При поломке они просто заменяются новыми изделиями.

Обновленные аналоги прибора

Пакетник автомат GB2-CB12 6A

Устаревшие модели пакетников, устанавливаемых в электрощитах, повсеместно заменяются более удобными и надежными в работе автоматами. Это связано с тем, что изменились требования к эффективности работы таких приборов. Они должны совмещать возможности УЗО, простых и дифференциальных автоматов, а иногда и контакторов при установке в силовых цепях 380 Вольт. Перед тем как подключать защитное устройство потребуется ознакомиться с особенностями каждой из обозначенных функций.

УЗО и автомат

При работе в режиме УЗО прибор гарантирует защиту человека от поражения высоким напряжением. Он реагирует на разностный ток, возникающий при появлении утечек в аварийных цепях, способных привести к КЗ, а также возгоранию электропроводки. В опасной ситуации устройство просто отключает электрическую сеть и предотвращает дальнейшее развитие нежелательных событий. Для контроля его работоспособности на корпусе имеется специальная кнопка с обозначением «Тест».

Пакетники автоматы сегодня полностью вытеснили выключатели старого образца. Они выполняют аналогичные функции, но более удобны в эксплуатации, долговечны и отличаются повышенной износостойкостью. При правильном использовании они способны селективно выполнять свои функции, гарантируя быстрое отключение опасной цепи с минимальной задержкой по времени.

Дифавтомат

Дифавтомат – это универсальный прибор, совмещающий в себе функции УЗО и обычного АВ. Он полностью заменяет пакетные выключатели, устанавливаемые не только в бытовых электросетях, но и на предприятиях. Иными словами дифавтомат – это «2 устройства в одном», объединенные в общем корпусе. Этот прибор хорошо справляется с обеими функциями, отличаясь небольшими габаритами и простой обращения.

Контактор (мощное э/м реле)

Контактор э/м КТ 6033Б 250А 220В

Приборы типа контакторов используются при необходимости коммутации электрических цепей с токами до сотен Ампер. Особенность этих устройств – возможность управления режимами переключения на удаленных расстояниях. Электромагнитные реле не реагируют на токи утечки, поскольку рассчитаны только на номинальные их значения. Этим они существенно отличаются от обычных автоматических выключателей. Такие приборы традиционно устанавливаются в механизмах лифтов, в электрических транспортных средствах, а также в промышленном оборудовании.

В современных условиях устанавливать устаревшие модели пакетных выключателей на место вводных автоматов не имеет смысла. Для этих целей лучше подходят надежные и удобные в эксплуатации автоматические приборы, отличающиеся повышенной функциональностью. Однако эта марка коммутирующих устройств незаменима в других местах, где требуется вручную снимать электропитание при проведении монтажных операций, например.
