Контакты состояния выключателя aux 3q 1sy

Электрическая сигнализация производства ABB

Файлы

• Обзор

© 2010-2018. Права принадлежат ООО «Акспром»

Дополнительные контакты (3 контакта состояния + 1 контакт срабатывания) с кабелем и разъёмом для Т4-

•
• Под заказ

• 9909.66 ₽ /1шт
• 11620 ₽

• Код производителя: 1SDA054911R1
• Альтернативный код производителя: 1SDA054911R1
• Арт: 54669
• Код РАЕК: 24637
• Бренд: ABB

• Количество переключающих (перекидных) контактов: 4.000
• Количество нормально разомкнутых (НО) контактов: 0
• Количество нормально замкнутых (НЗ) контактов: 0
• Подходит для силового выключателя: нет
• Подходит для защитного выключателя двигателя: нет
• Тип подключения: Соединение с пружинным зажимом
• Номин. раб. ток Ie при AC-15, 230 В: 5.000 А
• Цоколь (патрон) лампы: Нет (без)
• Способ монтажа: Прочее Все характеристики

• Курьером — от 250 руб. стоимость рассчитывается в корзине автоматически
• Пункт выдачи — бесплатная доставка в пункты самовывоза «АВС — электро»

• Описание
• Характеристики
• Отзывы
• Документы

3 CHANGEOVER CONTACTS OPEN-CLOSED + 1 CHANGEOVER FOR TRIPPED INDICATION V 250V AC-DC WIRED T4-T5-T6

• Количество переключающих (перекидных) контактов: 4.000
• Количество нормально разомкнутых (НО) контактов: 0
• Количество нормально замкнутых (НЗ) контактов: 0
• Подходит для силового выключателя: нет
• Подходит для защитного выключателя двигателя: нет
• Тип подключения: Соединение с пружинным зажимом
• Номин. раб. ток Ie при AC-15, 230 В: 5.000 А
• Цоколь (патрон) лампы: Нет (без)
• Способ монтажа: Прочее

Товар добавлен в корзину

Наличие товара в магазинах АВС

Самовывоз

Время ответа операторов контакт-центра увеличено из-за большого объёма звонков. Чтобы ускорить получение товара, предлагаем самостоятельно делать заказы на сайте.

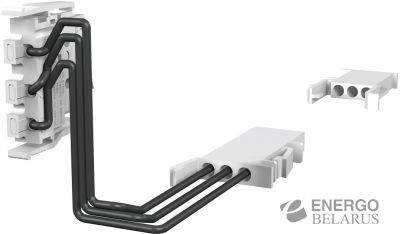

Контакт состояния выключателя AUX-C 3Q+1SY 250Vac/dc XT2-XT4 W

• Под заказ Проверено

Код товара: 125-599-4

Оставьте электронный заказ с помощью кнопки «Заказать» и мы подберем для Вас подходящую компанию поставщика.

Информация о товарах и услугах на портале EnergoBelarus.by носит справочный характер и не является публичной офертой.

Контакт состояния выключателя AUX-C 3Q+1SY 250Vac/dc XT2-XT4 W купить или заказать можно у компаний, указанных на этой странице. Указанная цена может отличаться от фактической. Уточняйте цену и условия доставки у продавца заранее.

При любом использовании материалов активная гиперссылка на EnergoBelarus.by обязательна.

Если Вы заметили неточность или ошибку в описании или цене, пожалуйста, сообщите нам на почту info@energobelarus.by .

• Для покупателей
• Маркет
• Компании

• Для компаний
• Реклама
• Публичный договор

• О нас
• О проекте
• Вакансии
• Контакты для рекламодателей
• Пользовательское соглашение

• Партнеры
• АгроБеларусь
• Jooble

• Информация
• Пресс-центр
• Вопрос-Ответ

ООО «Деловые системы связи»

220013, Республика Беларусь, г. Минск ул. Б. Хмельницкого, 7, офис 310

По вопросам размещения рекламы

220013, Республика Беларусь, г. Минск ул. Б. Хмельницкого, 7, офис 310

Мы не реализуем продукцию, контактные данные продавцов расположены в блоке справа от предложения. подробнее

Режим работы офиса:

Вчера: 4724 посещения, 7281 просмотра страниц. По независимым данным Google Analytics

Вчера: 4724 посещения, 7281 просмотра страниц.

KOMITART — развлекательно-познавательный портал

Разделы сайта

• » На Главную
• » Радиолюбителю
• » APEX AUDIO
• » Блоки питания
• » Гитарные примочки
• » Своими руками
• » Автомобилисту
• » Service-Manual
• » PREAMPLIFIERS
• » Бесплатные программы
• » Компьютер
• » Книги
• » Женские штучки
• Готовим вкусно и быстро
• » Игры на сайте
• » Юмор
• » Разное — интересное

DirectAdvert NEWS

GNEZDO NEWS

Друзья сайта

Статистика

Выключатель ON/OFF от APEX.

Выключатель ON/OFF от APEX.

Выключатель ON_OFF от APEX

На форуме Diyaudio попался рисунок печатной платы выключателя нагрузки, управление которым осуществляется одной кнопкой без фиксации. Как я понял, данное устройство рассчитано для применения в усилителях мощности, но его можно установить практически в любую радиолюбительскую конструкцию для управления питанием. Принципиальную схему не нашел, поэтому пришлось снимать ее с разводки платы, получилось следующее:

Микросхему CD4011 можно заменить на отечественную К561ЛА7 (К564ЛА7), это ее аналог. Ниже приведена распиновка и таблица состояния входов/выходов для справки:

Так же для справки привожу расположение выводов примененных в схеме транзисторов BC550 и BD241:

В качестве коммутирующего элемента использовано реле типа OMRON с катушкой на 24 Вольта.

Исходник печатной платы публиковать не буду, вы его найдете в архиве. При создании лейки были изменены расположения нескольких элементов, поэтому разводка малость отличается от оригинала. Номиналы элементов нанесены на слой шелкографии. Плата LAY6 формата выглядит так:

APEX ON_OFF LAY6

APEX ON_OFF LAY6 FOTO

Плата изготавливается на одностороннем фольгированном стеклотекстолите размером 53 х 64 mm.

● CD4011 (К651ЛА7) – 1 шт.

● VT1 – BC550 – 1 шт.
● VT2 – BD241 – 1 шт.

Диоды, стабилитроны:

● LED1 – светодиод 5 mm – 1 шт.
● VD1 – 1N4148 (1N4001) – 1 шт.
● VD2 – ZF12 – стабилитрон на 12V – 1 шт.
● VD3 – ZY27 – стабилитрон на 27V – 1 шт.
● VD5, VD6, VD7, VD8 – 1N4007 – 4 шт.

● R1, R4 – 5M6 – 2 шт.
● R2, R3 – 1M2 – 2 шт.
● R5 – 1k – 1 шт.
● R6 – 10k – 1 шт.
● R7 – 2k2 – 1 шт.
● R8, R9 – 390k – 2 шт.
● R10 – 33R/0,5W – 1 шт.

● C1 – 47n – 1 шт.
● C2 – 220p – 1 шт.
● C3 – 10mF/25V электролит – 1 шт.
● C4 – 470mF/35V электролит – 1 шт.
● C5 – 1mF/400V – 1 шт.

● Реле на 24V (максимальный ток коммутации выбирайте из ваших потребностей) – 1 шт.
● Разъем 2 Pin (5 mm) – 2 шт.
● Разъем 2 Pin (2,54 mm) – 2 шт.
● Для CD4011 можно установить панельку 14 Pin – 1 шт.

Размер архива для скачивания материалов по схеме выключателя ON/OFF от APEX – 0,7 Mb.

Приветствую, друзья мои, ещё раз. Чтобы не плодить кучу статей по одному и тому же устройству, просто сделаю дополнение к уже имеющейся.

Наш друг Сергей сподвиг меня на то, чтобы чуток переделать плату ON/OFF переключателя. Дело в том, что транзистор VT2 в оригинальной схеме довольно таки ощутимо нагревается в тот момент, когда схема находится в положении OFF, автор на форуме говорит, что так и должно быть, но не всем нравится лишний нагрев элементов, тем-более когда устройство должно быть выключено. По задумке Сергея питание для переключателя можно брать от любого импульсного зарядного устройства для телефона или подобного адаптера, имеющего маленькие габариты, и очень малое потребление тока от сети 220V AC. В зависимости от выходного напряжения этого адаптера нужно будет использовать соответствующее реле на то же напряжение, что и у источника. Микросхема CD4011 позволяет применять реле и на 5V и на 12V, потому что диапазон питания этой микросхемы может лежать в пределах 3. 18V DC. Таким образом мы избавляемся от целого куска оригинальной схемы, это ёмкость 1uF/400V, нескольких резисторов, диодного моста на 1N4007, стабилитрона, и этого греющегося транзистора VT2. Как я уже писал аналогом CD4011 является наша отечественная К561ЛА7, её тоже можно использовать в качестве замены, диапазон питающего напряжения у неё чуток поуже, это от 3 до 15V, но, тем не менее, это соответствует нашим потребностям.

После переделки размеры печатной платы уменьшились на треть, и теперь составляют 44 x 48 mm. Внешний вид лейки стал таким:

Урезанный вариант схемы Сергей собрал с реле на 5V, питание от телефонного зарядного 5V с USB выходными разъемами, полдня гонял не выключая из сети, работа переключателя стабильная, ничего не греется, фото его платы:
