Командоаппараты регулируемые путевые выключатели

Командоаппарат КА-424

Командоаппарат кулачковый серии КА-424

Описание и назначение

Командоаппараты кулачковые регулируемые предназначены для автоматического управления электрическими приводами постоянного и переменного тока путем переключения вторичных цепей контакторов, пускателей, цепей автоматики, телемеханики и т. д. напряжением до 440В постоянного тока, напряжением 380В переменного тока и частотой 50 гц.

Широкий спектр передаточных соотношений (от 1:1 до 1:30), надежная фиксация замкнутого и разомкнутого состояния контактов, возможность привода от независимого электродвигателя, позволяет устанавливать эти аппараты для контроля положения самых различных агрегатов, например в качестве путевых выключателей на механизмах тележек угольных перегружателей, на шахтных подъемах. Командоаппараты состоят из кулачкового барабана, контактной панели, вала, стального корпуса.

Ввод контрольного кабеля осуществляется через специальное отверстие в корпусе, снабженное герметичным уплотнительным соединением.
Описание конструкции узлов командоаппаратов

На валу (1) аппарата, для каждой группы контактов расположены верхняя (4) и нижняя (6) шайбы с эксцентричными выступами. Эти шайбы могут легко вращаться вокруг оси вала и фиксируются на нем зубчатыми фиксаторами (3) выполненных на шайбе и втулке закрепленной на валу. Во избежании проскальзывания, сжаты пружиной (7), установленной вдоль оси вала.

При вращении вала эксцентричный кулачок шайбы нажимает на ролик привода контактной группы (5) и происходит переключение контакта. Наличие двухпозиционной контактной группы значительно расширяет возможности применения для самых разнообразных схем управления.

Применение такого варианта регулирования позволяет максимально точно осуществлять контроль положения рабочего органа различных технологических устройств.

Номинальная скорость вращения барабана командоаппарата составляет 1-30 об/мин. Допускается увеличение скорости вращения барабана до 60 об /мин.
Электромеханическая износоустойчивость командоаппарата при условии выполнения требований, изложенных в инструкции по монтажу и эксплуатации, должна иметь следующие значения: а) при скорости вращения барабана до 30 об/мин включительно и средней частоте переключений контактов (1200—1800 переключений в час) — 2000000 переключений (за одно переключение принимается цикл работы на включение и отключение): б) при скорости вращения барабана более 30 об/мин износоустойчивость командоаппарата изменяется обратно пропорционально скорости вращения барабана. Командоаппараты серии КА-410А и КА-420А рассчитаны для реверсивной работы со скоростью вращения барабанов до 30 об/мин при количестве циклов (В/О) не более 1800 переключений в час. Допускается кратковременная (до 5 минут) работа со скоростью вращения барабана до 60 об/мин при общем количестве циклов В/О не более 1800/час.

Присоединительные зажимы командоаппаратов допускают присоединение по одному проводу сечением от 1,5 до 4 мм2 или двух проводников сечением до 2,5 мм2. Контактные мостики закрытого типа, допускают длительную эксплуатацию током 16А. Командоаппараты имеют фиксированное положение контактов во включенном и отключенном положениях, сопротивление изоляции сухих и чистых командоаппаратов составляет >1 ОМом.
Условия эксплуатации

Командоаппараты расчитаны для работы на высоте над уровнем моря — не более 2000 м при температуре окружающего воздуха от минус 30°С до плюс 40°С при относительной влажности не более 90 % при температуре 20 °С. Не допускается установка командоаппаратов в среде взрывоопасной, насыщенной токопроводящей пылью и водяными парами, содержащей едкие газы и пары в концентрациях, разрушающих металл и изоляцию; в местах, защищенных от попадания воды, подверженных толчкам, ударам и вибрации.

Командоаппараты кулачковые предназначены для автоматического управления электрическими приводами постоянного и переменного тока путем переключения вторичных цепей контакторов, пускателей, цепей автоматики, телемеханики и т. д.; напряжением до 440 В постоянного тока и 380 В переменного тока, частотой 50 гц.
Широкий спектр передаточных соотношений (от 1:1 до 1:30), надежная фиксация замкнутого и разомкнутого состояния контактов, возможность привода от независимого электродвигателя постоянного тока, позволяет устанавливать эти аппараты для контроля положения технологического оборудования. Аппараты расчитаны главным образом для работы на предприятиях тяжелой и горнометаллургической промышленности. Командоаппараты КА-4600 применяется в качестве путевого выключателя на механизмах сталкивателей слитков на слиткоподачах блюмингов, на приводах механизмов толкателей слябов и т.д. Специфическое применение командоаппаратов, конечно, не ограничивает их установку в схемах автоматического управления других электроприводов.
Аппараты расчитаны главным образом для работы на предприятиях тяжелой и горнометаллургической промышленности. Командоаппараты КА-4600 применяется в качестве путевого выключателя на механизмах сталкивателей слитков на слиткоподачах блюмингов, на приводах механизмов толкателей слябов и т.д. Специфическое применение командоаппаратов, конечно, не ограничивает их установку в схемах автоматического управления других электроприводов.
Технические характеристики
Командоаппараты состоят из кулачкового барабана, контактной панели, вала, стального корпуса. Ввод контрольного кабеля осуществляется через специальные отверстия в корпусе, снабженное герметичным уплотнительным соединением. Командоаппараты серии КА4000, КА4100, КА4200 и КА4600 рассчитаны для реверсивной работы со скоростью вращения барабана до 60 об/мин.
Режим работы командоаппаратов продолжительный или повторно-кратковременный при относительной продолжительности включения не более 60%, допускается кратковременная (до 5 минут) работа со скоростью вращения барабана до 150 об/мин. Общее количество В/О не должно превышать 1200 в час.
Присоединительные зажимы командоаппаратов допускают присоединение по одному проводнику сечением от 1,5м2 до 4 мм2, или двух проводников сечением до 2,5 мм2. Сопротивление изоляции сухих и чистых командоаппаратов %%%%%%%> 10 MOM.
Условия эксплуатации
Командоаппараты расчитаны для работы на высоте над уровнем моря не более 2000 м, при температуре окружающего воздуха от — 30°С до + 40°С. Рабочее положение в пространстве: — командоаппаратов серии КА4000 и КА4100 — вертикальное (±5): — командоаппараты серии КА4600 — на горизонтальном основании (±5).
Принцип действия контактной системы командоаппаратов

Читать еще:  Установить выключатель массы самому

Контактная рейка состоит из набора подвижных контактов поз. 8-9, отключающих рычагов поз.10 и пружин поз.11 и 12. Включающий кулачок поз. 4 при вращении барабана доходит до ролика поз. 13, и нажимая на него, поворачивает палец контактный поз.8. Подвижный контакт поз.9 замыкает цепь. Отключающий рычаг поз. 10 под действием пружины поз. 12 входит в вырез пальца контактного поз.8 и удерживает последний во включенном состоянии.

При дальнейшем вращении барабана отключающий кулачек поз. 3 подходит к ролику поз.13 и, отключающего рычага поз. 10 и, нажимая на него, отключает последний. При этом отключающий рычаг поз. 10, выходя из выреза поворотного пальца поз.8 освобождает последний, который поворачиваясь под действием пружины поз.11 вокруг своей оси, размыкает контакты по 6 и 7.

Нормально на каждой шайбе барабана устанавливается по одному включающему и одному отключающему кулачку. Допускается установка до 3-х включающих и 3-х отключающих кулачков, при этом скорость циклов «включено-отключено» не превышает 1800 в час.

Этот прибор есть сегодня на нашем складе


Прибор для измерения цепи фаза-нуль ЕР 180М

Командоаппараты регулируемые путевые выключатели

Командоаппараты кулачковые регулируемые с моментным отключением контактов предназначены для автоматического дистанционного управления электроприводами в качестве путевых конечных выключателей, где требуется особая точность и надежность управления.
&nbsp&nbspКомандоаппараты рассчитаны на работу в цепях управления постоянного тока напряжением до 440 В и до 500 В переменного тока частотой 50 и 60 Гц.

Структура условного обозначения

КА4ХХХ2ХХХ:
КА — командоаппарат;
4 — регулируемые командоаппараты;
Х — серия (0; 1; 2; 6);
ХХ — тип (44; 48; 54; 58; 68; 69; 88; 89);
2 — наличие двойного выхода вала на командоаппаратах серии
КА4600;
Х — передаточное число (условное) редуктора на
командоаппаратах серий КА4000, КА4600 (1; 2; 3; 5; 6)
или характер вращения барабана для КА4100
(3 — последовательное, 4 — параллельное);
ХХ — климатическое исполнение (У, Т, ХЛ) и категория
размещения (2; 4; 5) по ГОСТ 15150-69.

Высота над уровнем моря до 2000 м.
&nbsp&nbspТемпература окружающей среды: для исполнения У2 — от минус 45 до 40°С при относительной влажности 80% при 20°С; для исполнения Т2 — от минус 10 до 45°С при относительной влажности 90% при 27°С; для исполнения УХЛ4 — от 1 до 35°С при относительной влажности 65% при 20°С.
&nbsp&nbspОкружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры командоаппаратов в недопустимых пределах.
&nbsp&nbspГруппа механического исполнения М3 по ГОСТ 17516.1-90, при этом частота вибрационных нагрузок не более 25 Гц.
&nbsp&nbspРабочее положение командоаппаратов в пространстве: серий КА4000, КА4100 — горизонтальное, с креплением на горизонтальном основании;
серии КА4200 — вертикальное, с креплением на вертикальном основании;
серии КА4600 — вертикальное, с креплением на горизонтальном основании. Допускается отклонение от рабочего положения не более 5° в любую сторону.
&nbsp&nbspРежим работы командоаппаратов продолжительный.
&nbsp&nbspСтепень защиты командоаппаратов КА4000, КА4100 и КА4200 — IР30, КА4600 — IР55.
&nbsp&nbspТребования техники безопасности по ГОСТ 12.2.007.6-93.
&nbsp&nbspКомандоаппараты для внутригосударственных и экспортных поставок соответствуют ТУ 16-524.047-75. ТУ 16-524.047-75

Технические данные командоаппаратов приведены в табл. 1.
&nbsp&nbsp

Частота вращения барабана при числе циклов ВО не более 1800 в час, мин — 1 , не более: при реверсивной работе — 30
при кратковременной работе (до 5 мин) — 60
Номинальный ток нагрузки на контакты, А: длительной — 16
кратковременной (до 10 с) — 75
Механическая износостойкость — 0,25·10 6
командоаппаратов, циклов ВО — (КА4100 с передаточным числом редуктора 1:1, последовательным вращением барабана — 0,16·10 6 )
&nbsp&nbspКоммутационная износостойкость командоаппаратов при частоте вращения барабана 30 мин — 1 и числе циклов ВО не более 1800 в час указана в табл. 2.
&nbsp&nbsp

&nbsp&nbspПредельно допустимое превышение температуры выводов командоаппаратов при температуре окружающего воздуха 40°С, нагрузке номинальным током 16 А и кратковременной нагрузке (до 10 с) током 75 А, при номинальном сечении присоединительных медных проводов 2,5 мм 2 — не более 65°С, при этом температура нагрева кожуха не должна превышать 45°С.
&nbsp&nbspПредельная коммутационная способность командоаппаратов при напряжении 1,1Uном характеризуется способностью коммутировать 50 раз любое значение токов, указанное в табл. 3.
&nbsp&nbsp

&nbsp&nbspПрисоединительные зажимы командоаппаратов допускают присоединение по одному медному или алюминиевому проводнику сечением от 1,5 до 4 мм 2 или двух проводников сечением до 2,5 мм 2 . В качестве зажима проводников применяются винт или шпилька с резьбой не менее М4.
&nbsp&nbspДля включения одного контакта к валу барабана командоаппаратов должен быть приложен крутящий момент не более 5 Н·м, а для отключения — 4 Н·м.
&nbsp&nbspГарантийный срок эксплуатации — 2 года со дня ввода командоаппаратов в эксплуатацию, но не более: для внутригосударственных поставок — 6 мес со дня поступления изделия потребителю, для экспортных поставок — 2,5 лет с момента проследования их через государственную границу.

Читать еще:  Выключатели автомобильные 24 вольта

Командоаппарат состоит из барабана, контактной рейки и плиты, заключенных в защитную оболочку.
&nbsp&nbspБарабан представляет собой центральный вал с набором переключающих шайб, на которых устанавливаются включающие и выключающие кулачки. На каждой шайбе барабана установлено по одному включающему и одному отключающему кулачку. Допускается установка до трех отключающих и трех включающих кулачков, при этом скорость вращения вала барабана должна быть снижена так, чтобы число циклов ВО не превышало 1800 в час.
&nbsp&nbspПри настройке диаграммы замыканий контактов командоаппаратов с нереверсивным приводом расстояния по хорде между вершинами включающего и отключающего кулачков по направлению вращения вала барабана должно быть не менее 20 мм (21°), между отключающими и включающими кулачками — не менее 6 мм (6° 21′), при реверсивном приводе в обоих случаях 20 мм (21°).
&nbsp&nbspПри числе коммутирующих элементов более 6 командоаппараты изготовляются с двумя или четырьмя барабанами и имеют соответственно по две или четыре контактные рейки и контактные плиты. В таких командоаппаратах барабаны могут вращаться параллельно и последовательно.
&nbsp&nbspКонтактная рейка состоит из набора контактных пальцев, отключающих рычагов и пружин.
&nbsp&nbspКонтактная плита представляет собой изоляционное основание, на котором укреплены неподвижные контакты.
&nbsp&nbspВращение барабанов во всех командоаппаратах, за исключением серии КА4200 производится механизмом привода, которым управляют эти командоаппараты. Вращение барабанов в командоаппаратах серии КА4200 производится от электродвигателя постоянного тока, установленного непосредственно на корпусе редуктора командоаппарата.
&nbsp&nbspВвод проводников (кабелей) в командоаппараты осуществляется через специальные отверстия, а в командоаппараты исполнения IР55 (КА4600) через сальники.
&nbsp&nbspГабаритные, установочные, присоединительные размеры и масса командоаппаратов указаны на рис. 1, 2.

&nbsp&nbspОбщий вид, габаритные, установочные, присоединительные размеры и масса командоаппаратов КА4658:
&nbsp&nbsp1 — сальники
&nbsp&nbspМасса — 22 кг
&nbsp&nbsp * Для снятия кожуха.

В комплект поставки входят: командоаппарат; запасные части в соответствии с табл. 4 и 5 (для внутригосударственных поставок при наличии оговорки в заказе-наряде); техническое описание и инструкция по эксплуатации — ОБМ.412.058 по 1 экз. на одно упаковочное место, но не более 3 экз. на партию командоаппаратов, поставляемых в один адрес, если иное не оговорено в заказе-наряде; паспорт — 1 экз. на командоаппарат по указанию в заказе-наряде.
&nbsp&nbsp

Большая Энциклопедия Нефти и Газа

Кулачковый командоаппарат

Кулачковые командоаппараты принципиально не отличаются от кулачковых распределительных валов, однако в отличие от них отдельные или все кулачки распределительного вала могут быть использованы для воздействия на переключатели, с помощью которых вводятся в действие сервоприводы отдельных рабочих органов или механизмов. [2]

Кулачковые командоаппараты КА-4000 , регулируемые с момент-ным отключением контактов, предназначены для коммутации тока в электрических цепях управления, применяются в автоматизированных электроприводах. [3]

Нерегулируемые кулачковые командоаппараты , называемые иногда просто командоконтроллерами, могут осуществлять сложные пергключгния в цепи управления и работают надежно при большой частоте включений. [4]

Регулируемые кулачковые командоаппараты в отличие от нерегулируемых допускают очень высокую точность переключений и простые дальнейшие изменения схемы. В них используются не профилированные, а круглые шайбы. К последним прикрепляются кулачки, которые можно легко переставлять по окружности шайбы. Разрыв контактов производится мгновенно. Подобные аппараты не имеют храпового устройства, так как вручную они не управляются. [5]

Командоконтроллеры ( кулачковые командоаппараты ) являются многоцепными коммутационными аппаратами и служат для различных переключений в схемах управления электродвигателями. Коммутирующее устройство кулачкового командоаппара-та показано на рис. 20, а. На изоляционной планке 2 расположены контакты 1 для присоединения проводов внешних цепей управления и неподвижные контакты 3 командоаппарата. Так как при этом кулачки, прилегающие к ролику 6 на правой стороне, не нажимают на него, а пружина 10 прижимает рычаг 5 в сторону включения, контакты 3 и 4 на правой стороне остаются во включенном положении. Последовательность включения и отключения цепей управления зависит от профиля фигурных кулачков. [7]

При управлении по времени кулачковый командоаппарат состоит из равномерно вращающегося вала с регулируемыми кулачками, которые через определенные промежутки времени нажимают на переключатели, вызывающие включение того или иного привода. [8]

Во взрывоопасных установках применяют маслонаполненные кулачковые командоаппараты КА-480 ( рис. 20, б), изготовляемые с тремя или пятью парами главных контактов, со встроенным в корпус аппарата редуктором. [10]

По существу это варианты кулачковых командоаппаратов , в ряде случаев существенно упрощенные. [11]

Командоаппараты служат для автоматического переключения электрических цепей по заданной программе ори механическом воздействии на их привод. Промышленность выпускает кулачковые командоаппараты серий КА4000, КА4100, КА4200 и КА4600, а также сель-синные командоаппараты серий СКАЗ, СКАР и СКАП. [12]

КУЛАЧКОВЫЙ КОМАНДОАППАРАТ ( в контактных машинах) — устройство для переключений в цепи управления контактной машины, которое позволяет регулировать длительность и последовательность отдельных операций сварочного цикла. На рисунке изображен кулачковый командоаппарат . При вращении вала 1 выступ кулачка в течение времени, регулируемого взаимным смещением шайб2, нажимает на рычаг 3 контактной системы. При этом в зависимости от настройки контактов замыкается или размыкается цепь оперативного тока, питающего катушку электромагнитного контактора, электгопневматического клапана и других элементов машины. [13]

Читать еще:  Выключатель мкп 110 давления

Основными аппаратами панели программы являются командокон-троллер подач ККП и командоконтроллер циклов ККЦ. Они аналогии ны по устройству и представляют собой кулачковые командоаппараты . Привод барабанов осуществляется через редуктор небольшим электродвигателем постоянного тока. [14]

Эти выключатели имеют особо важное значение в подъемных устройствах. Путевые выключатели коммутируют электрические цепи под воздействием управляющих упоров ( кулачков), когда контролируемый объект проходит определенные точки своего пути. По существу это варианты кулачковых командоаппаратов , в ряде случаев существенно упрощенные. [15]

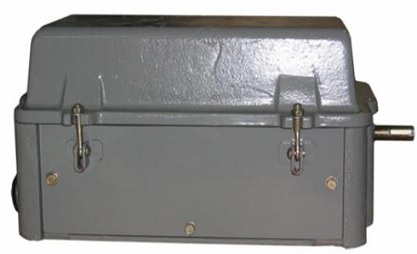

Командоаппараты КА

Командоаппараты КА — кулачковые регулируемые применяются для автоматического управления электрическими двигателями и электрическими приводами постоянного и переменного тока посредством переключения вторичных цепей контакторов, пускателей, электрических аппаратов. Допустимое напряжение до 440В постоянного тока или напряжение 380В переменного тока и частотой 50 Гц.

Допустимый спектр передаточных отношений может быть от 1:1 до 1:30. Командоаппараты серии КА отличаются надежной фиксацией контактов в замкнутом и разомкнутом состоянии, возможностью привода от независимого электродвигателя. Командоаппараты данной серии могут использоваться в качестве путевых выключателей на механизмах тележек угольных перегружателей, на шахтных подъемниках.

Командоаппараты КА состоят из кулачкового барабана, контактной панели, вала, стального корпуса. Ввод контрольного кабеля осуществляется через специальное отверстие в корпусе, снабженное герметичным уплотнительным соединением.

Командоаппараты КА технические характеристики

Номинальная скорость вращения барабана командоаппарата составляет 1-30 оборотов в минуту.

Допускается увеличение скорости вращения барабана до 60 об /мин. Электромеханическая износоустойчивость командоаппарата КА при условии выполнения требований, изложенных в инструкции по монтажу и эксплуатации, должна иметь следующие значения:

а) при скорости вращения барабана до 30 об/мин включительно и средней частоте переключений контактов (1200—1800 переключений в час) — 2000000 переключений (за одно переключение принимается цикл работы на включение и отключение):

б) при скорости вращения барабана более 30 об/мин износоустойчивость командоаппарата КА изменяется обратно пропорционально скорости вращения барабана.

Командоаппараты серии КА-410А и КА-420А рассчитаны для реверсивной работы со скоростью вращения барабанов до 30 об/мин при количестве циклов (В/О) не более 1800 переключений в час. Допускается кратковременная (до 5 минут) работа со скоростью вращения барабана до 60 об/мин при общем количестве циклов В/О не более 1800/час.

Присоединительные зажимы командоаппаратов КА допускают присоединение по одному проводу сечением от 1,5 мм 2 до 4 мм 2 или двух проводников сечением до 2,5 мм 2 .

Контактные мостики закрытого типа, допускают длительную эксплуатацию током 16А. Командоаппараты КА имеют фиксированное положение контактов во включенном и отключенном положениях.

Рабочее положение в пространстве:
для командоаппаратов серии КА410А — в горизонтальном положении (±5°);
для командоаппаратов серии КА420А — в вертикальном положении (±5°).

Содержат четыре или шесть групп переключающих контактов.

Командоаппараты КА группы контактов

Командоаппараты КА группы контактов

Командоаппарат КА-414А2 расположение кулачкового барабана — горизонтальное, положение приводного вала — левое или правое, число контактных групп — 4, габариты 363х280х190 мм

Командоаппарат КА-416А2 расположение кулачкового барабана — горизонтальное, положение приводного вала — левое или правое, число контактных групп — 6, габариты 442х360х270 мм

Командоаппарат КА-414А3 расположение кулачкового барабана — горизонтальное, положение приводного вала — две стороны, число контактных групп — 4, габариты 420х280х190 мм

Командоаппарат КА-416А3 расположение кулачкового барабана — горизонтальное, положение приводного вала — две стороны, число контактных групп — 6, габариты 500х360х270 мм

Командоаппарат КА-424А-1 расположение кулачкового барабана — вертикальное положение, передаточное число редуктора 1:1, число контактных групп — 4, габариты 293х205 мм, односторонний выход вала, масса 12 кг

Командоаппарат КА-424А-5 расположение кулачкового барабана — вертикальное положение, передаточное число редуктора 1:5, число контактных групп — 4, габариты 293х205 мм, односторонний выход вала, масса 12 кг

Командоаппарат КА-424А-15 расположение кулачкового барабана — вертикальное положение, передаточное число редуктора 1:15, число контактных групп — 4, габариты 293х205 мм, односторонний выход вала, масса 12 кг

Командоаппарат КА-424А-30 расположение кулачкового барабана — вертикальное положение, передаточное число редуктора 1:30, число контактных групп — 4, габариты 293х205 мм, односторонний выход вала, масса 12 кг

Командоаппарат КА-426А-1 расположение кулачкового барабана — вертикальное положение, передаточное число редуктора 1:1, число контактных групп — 6, габариты 356х269 мм, односторонний выход вала, масса 14 кг

Командоаппарат КА-426А-5 расположение кулачкового барабана — вертикальное положение, передаточное число редуктора 1:5, число контактных групп — 6, габариты 356х269 мм, односторонний выход вала, масса 14 кг

Командоаппарат КА-426А-15 расположение кулачкового барабана — вертикальное положение, передаточное число редуктора 1:15, число контактных групп — 6, габариты 356х269 мм, односторонний выход вала, масса 14 кг

Командоаппарат КА-426А-30 расположение кулачкового барабана — вертикальное положение, передаточное число редуктора 1:30, число контактных групп — 6, габариты 356х269 мм, односторонний выход вала, масса 14 кг
