Как разобрать колодку с выключателем

Какие бывают клеммные колодки?

• Виды клемм
• Конструктивные особенности
• Производители

Виды клемм

Клеммная колодка активно используется в различных сферах электромонтажа. Существуют клеммы как для отдельных пар проводов, так и для создания системных пар различных уровней.

По способу монтажа различают такие типы клемм:

• для соединения отдельных проводов;
• для печатной платы (применяют в электронике);
• для DIN-рейки;
• для кросс-модулей.

Дополнительно клеммные колодки различают по количеству рядов в одном соединении и по способу зажима проводов: прямые и угловые.

По типу строения клеммы делятся на:

1. Винтовые. Винт служит основным элементом крепления проводов, что видно на фото.
2. Разъемные. Кроме основного разъема для крепления проводов корпус имеет разъем для крепления к другим колодкам.
3. Нажимные. Провода фиксируются внутри и закрепляются нажатием на рычажок.
4. Барьерные. Наиболее стойкий к напряжению тип клеммника. Используется в местах с высоким напряжением.
5. Клеммники для DIN-рейки.
6. Проходные. Создают возможность двух параллельных подключений на одной колодке.

На видео специалистом рассматриваются несколько основных видов клеммных зажимов:

Конструктивные особенности

Существует несколько типов клемм. Их различают преимущественно по конструкции зажима и по способу подключения проводника, которых также насчитывается несколько.

Типы клеммных зажимов:

• винтовые;
• пружинные;
• зажимная клеть колодки;
• торцевой контакт колодки;
• ножевой контакт;
• концевой зажим.

На фото ниже наглядно предоставлен каждый вариант исполнения:

Помимо этого клеммы различают по типу подключения проводника: одножильный, многожильный или гибкий. Подробно изучить основные разновидности клеммных колодок, применяемых в электромонтаже, а также узнать о том, как ими пользоваться, вы можете в этом видео:

Как вы видите, клеммники довольно многофункциональные. Вы можете сами подобрать оптимальный тип колодок для соединения проводов. Они прекрасно все чаще используются в монтаже электропроводки.

Производители

Немаловажную роль в выборе клемм играет производитель. Именно от него зависит подбор материалов для соединителя, а, следовательно, его устойчивость к напряжению. Некачественные колодки могут расплавиться. Проводку может замкнуть, что повлечет за собой непредвиденные последствия.

В среднем клеммная колодка выдерживает температуру до +105 °C. Клеммник на печатную плату отличается большей стойкостью к изменению температурного режима. Его предел составляет +250°C. Для большого напряжения в сети используются сверхпрочные, керамические клеммы для электропроводки. Их предел составляет до +300 °C. Потому важно правильно выбрать клеммник в зависимости от его предназначения.

Помимо этого нужно правильно подобрать контакт соединителя к сечению проводника. Также немаловажную роль играют количество разъемов в клеммнике. Их следует подобрать по необходимому количеству. Незакрытый разъем потенциально опасен.

Сегодня большой популярностью пользуется производитель WAGO Kontakttechnik. Этот немецкий производитель зарекомендовал себя качеством и доступными ценами. WAGO известен во всем мире. Бренд применяется повсеместно в монтаже электропроводки. Чаще всего клеммы ваго используют для соединения проводов в распределительных коробках и при подключении светильников. На базе компании разрабатываются новейшие способы крепления к проводам. Это качество мирового значения.

Phoenix Contact – это большая компания по производству электрооборудования. Она также является одной из старейших. Продукция этой компании отличается немецким качеством и доступностью.

Weidmüller – компания что специализируется на автоматических системах. В числе ее продукции есть и клеммники. Продукцию этой компании часто используют при составлении DIN-рейки. Этот производитель узкого профиля позволит составить качественное соединение проводки.

Неплохо на отечественном рынке зарекомендовали себя китайские производители. Особенно популярны китайские производители Degson Electronic и Wanjie Electronic. Отечественные производители также неплохо себя зарекомендовали на рынке. Однако часто продукция отечественного производителя обходится потребителю значительно дороже, да и качество материалов не всегда конкурентное. Как правило, потребитель выбирает не дорогой и качественный немецкий клеммник. Это позволяет ему не рисковать проводкой.

Вот мы и рассмотрели существующие типы клеммных колодок для соединения проводов. Как вы заметили, на сегодняшний день рынок электротехнических изделий завален множеством разновидностей клеммников, благодаря чему можно выбрать подходящий вариант для собственных условий.

Будет интересно прочитать:

Колодка электрическая SVITTEX пятиместная с выключателем и заземлением 16А 250 В

• Нет в наличии
• Только оптом
• Код: SV-017

Минимальная сумма заказа на сайте — 300 грн.

* Время указано для региона: Украина, Харьков

Описание

• Колодка электрическая SV- 017 , изготовлена SVITTEX , пятиместная , с заземлением и выключателем
• Колодка для бытового удлинителя представляет собой блок розеток в пластиковом или эбонитовом корпусе и является составной частью электрического удлинителя .
• Электрическая колодка не комплектуется сетевым шнуром и требует его самостоятельного подключения .
• Колодку можно использовать или для самостоятельного изготовления удлинителя или в качестве розетки открытой проводки в загородных домах , производственных и складских помещениях .
• Электрические колодки предназначены для использования в удлинителях в электрической сети от 220 до 250 В , для питания электроприборов с максимальной суммарной мощностью нагрузки 2.5 кВт .
• Колодка рассчитана на два типа вилок ― ,,русский,, и ,,евро ,, , что делает колодку универсальной .
• Корпус выполнен из белого ударопрочного пластика ABS .
• Для улучшения технических характеристик , контактная группа выполнена из латуни .
• Корпус изготовлен из негорючего и нетоксичного ABS пластика , что улучшает потребительские качества изделия .
• Клеммы контактной группы позволяют подсоединить проводники сечением от 0.75 до 1,5 мм2 .
• С обратной стороны корпуса имеются крепления для быстрого и удобного монтажа к стене .
• Каждая колодка упакована индивидуально в яркую полиграфическую упаковку из гофрированного картона .
• На самой упаковке имеется ушко с отверстием для удобного размещения в торговом зале на кронштейне .
• Условия эксплуатации ― температура воздуха от +10 до +70 С , влажность ― не более 65 % .
• Меры предосторожности ― не разбирать электрическую колодку без надобности , не эксплуатировать вне помещений и в помещениях с повышенной влажностью ― ванная комната , сауна , оранжерея , не подключать электроприборы , суммарная мощность которых превышает 2.5 кВт .
• Цена 2.82 $
• Минимальная сумма заказа 300 грн (любой товар)

Характеристики

Информация для заказа

• Цена: 76 грн.

* Время указано для региона: Украина, Харьков

Проводка соленоида блокировки задней скорости

«Цыплят по осень считают», а «проводку по весне перебирают» )))

Как обычно, в самый неподходящий момент перестала включаться задняя передача. Стою на парковке передом и не могу включить заднюю скорость. А выехать-то нужно.
Пришлось пару раз помаяться без задней скорости)))

для тех кто не в курсе, на калине установлен соленоид блокировки включения задней скорости, в отличии от десятки. Выключение блокировки осуществляется поднятием спец.кольца на кучке КПП.

Перебираю в голове все события этого дня. Буквально полчаса назад выезжал с парковки задом, затем встретилась большая и продолжительная лужа.

Временно решение проблемы

Хорошо, что с собой мультиметр вожу. Вывернул руль влево, гляжу на соленоид, проводка вся мокрая. Скинул колодку, протер. Обратно поставил.

Скидываем колодку в салоне, мерим напряжение на разъеме минуя герконовый переключатель на рукоятке КПП.

Колодку в исходное состояние. Поднимаем, фиксируем выключатель. Мерим напряжение, которое приходит к соленоиду в КПП. Замер показал 1,2В вместо 12В.
Кстати, еще замерил обмотку соленоида, что установлен в самой КПП. Результат — 0,2 Ом. Вывод: обмотка целая, соленоид исправен.

Руку по локоть в мотор, скидываем колодку с датчика скорости и извлекаем проводку. Мерим напряжение на каждом контакте относительно минусовой (плюсовой) клеммы аккумулятора. Определил косячный провод.

Достал из гофры и обнаружил в районе крепления пластиковой клипсы оборванный проводок, примерно на расстоянии 13 см от колодки. Напряжение на нем оставалось из-за сырости. Скручиваем поврежденный проводок и проверяем работу задней скорости. Как и ожидалось, все заработало.

Переделываем скрутку в проводке

Предполагаю, что у многих калиноводов на расстоянии примерно 10-15см от колодки к соленоиду была похожая ситуация.

Припаиваем новые провода, удлиненные на 15 см.

Разбираем разъем, гвоздиком отгибаем пластиковый фиксатор и извлекаем остатки провода с клеммой.

Припаиваем удлиненные провода к контактам разъема.

Получился такой удлиненный жгут. Минимум затрат на восстановление работоспособности заднего хода. А ведь многие в моем случае покупают: сам соленоид (цена порядка 1тыс. р), выключатель на ручку КПП (цена порядка 500р)

Всем удачной диагностики проблем и их решений с минимумом затрат )))

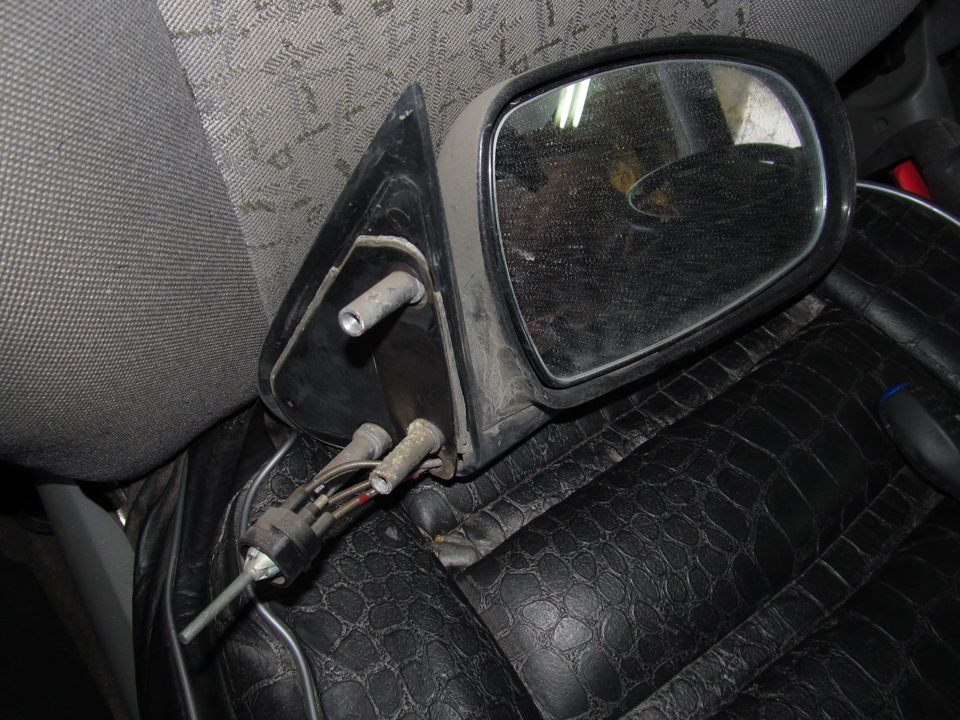

Заодно провел техобслуживание зеркал заднего вида. НУ это конечно громко сказано.

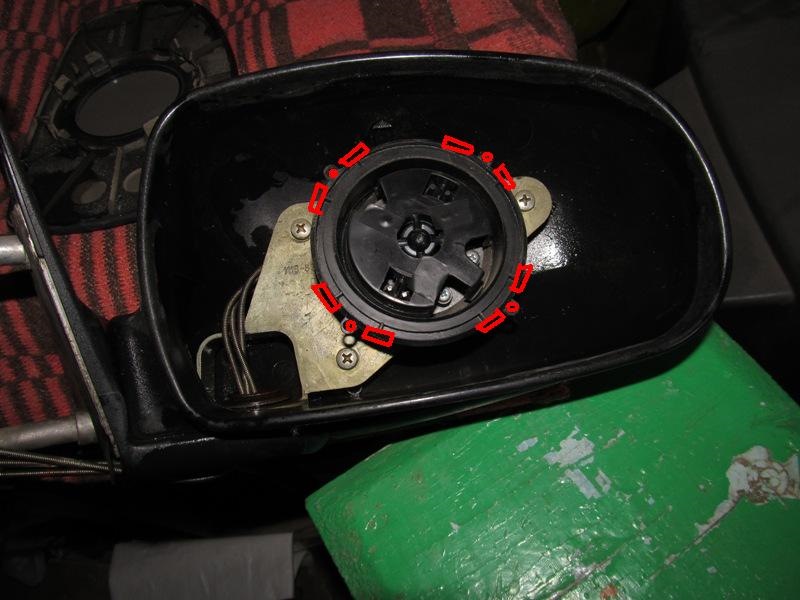

Зеркальные элементы снимаются аккуратно, поддев крючком 8-мь фиксаторов.

Теперь зеркала лучше стали регулироваться. Думаю и пропал дребезг правого зеркала (надо будет проверить)

Как подключить колодку с выключателем к проводу

Как подключить выключатель с одной клавишей.

На самом деле если вы спросите как подключить выключатель с одной клавишей, то на практике это очень и очень просто, для этого не нужно заканчивать каких-то особы курсов по электромонтажу. Главное — соблюдать правила техники безопасности.

Как правило, одноклавишные выключатели устанавливаются там, где нет необходимости яркого освещения, либо не требуется разделять световые точки. Это могут быть: туалет, ванная комната, кладовка и т.д.

Как правильно подключить выключатель с одной клавишей.

Для начала вам нужно разобрать сам выключатель. Описывать данный процесс не имеет смысла, так как устройства разных фирм изготовителей могут иметь свои нюансы (крепления, защёлки, шурупы и т.д.). Но, поверьте на слово, когда выключатель света окажется в ваших руках, вы с лёгкостью сможете его разобрать, при этом совершенно не важно сколько у него клавиш.

Итак, вы получили доступ к рабочему узлу с клеммами. В выключателях с одной клавишей, как правило, бывает всего два контакта для проводов:

• приходящий из общей сети (из распределительной коробки);
• уходящий на лампу (люстру или светильник).

Конструкция вашего выключателя света может отличаться от представленного на фото, но это совершенно ничего не меняет, так как принцип подключения будет один и тот же. Поэтому не стоит думать, что всё пропало:)

Для подключения к клеммам одноклавишного выключателя необходимо зачистить провода до нужного размера, подсоединить их к контактам и укрепить винтами. Подсоединяя по очереди зачищенные концы проводов, нужно проверять прочность их крепления.

После подсоединения проводов к выключателю, установить его на нужное место и оденьте каркас, рамку и вставьте клавишу, как полагается.

Как подключить выключатель к люстре.

Чтобы правильно выполнить подключение двух клавишного выключателя к люстре, необходимо прежде всего разобраться в потолочной проводке. По евро стандартам есть жёсткие правила по цвету каждого проводка, который должен соответствовать фазе, нулю и заземлению. Но отечественные электро монтажники (особенно это касается старых квартир) используют тот кабель, который есть под рукой. Поэтому всегда нужно уточнять функцию каждого провода.

Итак, вы определились какие провода фазные «L«, а какой нулевой «N«. Далее вам необходимо правильно произвести подключение двойного выключателя к люстре по месту установки:

1. Нулевой рабочий провод «N» можно соединить в один и подцепить к двум лампам в одном соединение.
2. Каждый фазный провод «L» необходимо подцеплять в отдельном соединение для каждой лампы.

Правильная схема подключения выключателя с одной клавишей к люстре изображена на рисунке №3.

Как подключить к одинарному выключателю несколько ламп.

Если вам потребуется, чтобы одноклавишный выключатель включал сразу несколько ламп, к примеру, 3 лампочки, то в принципе особых отличий для выполнения данной схемы подключения нет. Всё, что вам потребуется:

соединить нулевой рабочий провод «N» всех ламп в один и подключить к приходящему из распределительной коробки проводу «N»;
соединить фазный провод «L» всех ламп в один и подключить к приходящему от вылючателя проводу «L».

Правильная схема подключения выключателя с одной клавишей к люстре с несколькими лампами изображена на рисунке №4.

Инструменты для подключения выключателя.

Любые электромонтажные работы требуют понимания и знания базовых норм электротехники. Более опытным исполнителям также могут пригодиться приобретённые навыки в этом деле. Однако этих двух факторов мало для того, чтобы установить выключатель. Необходимо иметь в наличии ещё и соответствующий инструмент, ведь голыми руками не поработаешь.

Для выполнения такого типа электромонтажных работ понадобится следующее:

• отвертки с прямым и крестовым жалом;
• кусачки для провода (бокорезы);
• изолента;
• пассатижи (пласканки);
• отвёртка—индикатор (либо тестер-мультиметр).

Помимо основных инструментов в работе пригодятся специальные приспособления для соединения проводов. Для этих целей нужно подготовить:

• колодки, в них провода зажимают винтом;
• соединительные изолирующие зажимы (или пружинные);
• нож для очистки конца провода от изоляции.

В большинстве случаев электромонтёры соединяют провода на так называемую «скрутку» и заматывают её изоляцией.

Если у вас будут под рукой такие инструменты и приспособления, выполнить подключение выключателя с одной клавишей будет достаточно просто и не займёт много времени при должной подготовке.

Заключение.

Как видите, установка одноклавишного выключателя — дело довольно не сложное, главное — правильно подготовиться и следовать нашим пошаговым инструкциям. И конечно же, необходимо в полной мере соблюдать правила электробезопасности.

Не забудьте добавить сайт «ЭлектроМануал.ру» в закладки и поделиться полезной статьёй со своими друзьями. Надеемся, что наши рекомендации помогут наполнить светом ваш дом.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл
