Двойной выключатель с розеткой розетка ванна

Установка розетки в ванной. Расположение и расстояния.

Установка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96 – скачать можно здесь.

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2 Касательно электропроводки — рекомендуется ее делать скрытой.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3 Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

Заземляющий проводник не должен быть общим для разных групп.

4 Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

Читать еще:  Как поменять выключатель накладной с одной кнопкой

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5 В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

Как подключить выключатель туалет ванна

На начальной стадии ремонта, когда осуществляется штробление стен, устраивается кабельный канал, и устанавливается в его окончании подрозетник. После того, как провода уложены, а штробы замурованы, и ремонт завершен, можно осуществить установку выключателя. Для этого необходимо приобрести выключатель с двумя клавишами. Подключаем по схеме провода, по одному от каждого светильника в туалете и ванной комнате, к соответствующим выводам на клеммной коробке выключателя. Провода обжимаем в клеммах отверткой. К входящей клемме с плюсом подключаем так же провод от распределительной коробки, предварительно очистив кончик от изоляции. Теперь устанавливаем выключатель в подрозетник и крепим двумя винтами. Сверху крепим корпус выключателя, и устанавливаем клавиши.

Важно, что бы на протяжении выполнения всей работы, электрическое питание было отключено, что следует проверять тестером.

На начальной стадии ремонта, когда осуществляется штробление стен, устраивается кабельный канал, и устанавливается в его окончании подрозетник. После того, как провода уложены, а штробы замурованы, и ремонт завершен, можно осуществить установку выключателя. Для этого необходимо приобрести выключатель с двумя клавишами. Подключаем по схеме провода, по одному от каждого светильника в туалете и ванной комнате, к соответствующим выводам на клеммной коробке выключателя. Провода обжимаем в клеммах отверткой. К входящей клемме с плюсом подключаем так же провод от распределительной коробки, предварительно очистив кончик от изоляции. Теперь устанавливаем выключатель в подрозетник и крепим двумя винтами. Сверху крепим корпус выключателя, и устанавливаем клавиши.

Важно, что бы на протяжении выполнения всей работы, электрическое питание было отключено, что следует проверять тестером.

Всем жаркий летний привет из Таганрога!

В моей новой статье рассмотрим вопросы замены блока розетки с двойным выключателем старого образца, который устанавливался раньше во всех панельных “хрущевских” домах. Замена будет проведена на новый блок выключателей с розеткой под одной рамкой.

Как обычно, будет много фотографий, схема подключения, рекомендации по монтажу и подключению этого устройства.

Как это чудо советского дизайна и технологии выглядит – показано на фото слева.

Такой блок состоит из одной розетки (естественно, без заземления) и двух или трёх клавиш выключателя. Выключатели включают свет в ванной, туалете, и кухне.

В принципе идея неплохая, но со временем всё это приходит в негодность, ведь эти выключатели используются в квартире гораздо чаще, чем все остальные, вместе взятые.

Схема подключения выключателей с розеткой в одном блоке

Схема в общем-то простая, однако приведу.

В заменяемый блок приходят такие провода: фаза, ноль, и “уходят” два провода на питание светильников ванной и туалета. Фаза используется для питания розетки и выключателей. Ноль – только для розетки.

Схема подключения выключателей с розеткой

Строго говоря, при монтаже электропроводки группы освещения как правило разделяются. То есть, на выключатели и розетки должны идти разные питающие провода с разным сечением, и выключаться при этом разными защитными автоматами в электрощитке. Но так делали раньше, по бедности.

Демонтаж старого блока

Практически каждый день приходится сталкиваться с понятием “ПИПЕЦ”. Ещё пипец – в конце статьи.

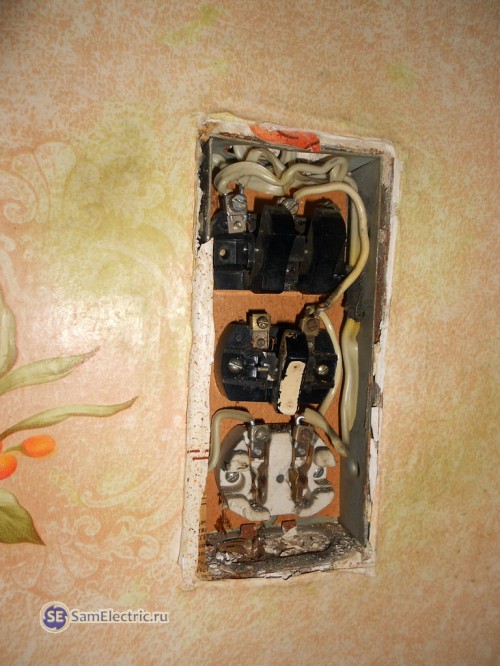

Итак, снимаем крышку, видим:

2.Старый блок розетки с выключателями в разобранном состоянии

Что мы видим? Всё расшатано и ушатано, два верхних выключателя в совершенно убитом состоянии, третий не подключен, и со слов хозяйки, никогда и не работал. Розетка по сравнению с ними более-менее, учитывая, что в таком месте ею почти не пользуются.

Панельному дому 40 лет. В день включают свет в кухне и ванной минимум 10 раз. 40х365х10=146 тысяч раз. Неплохо поработали.

На этом этапе разбираемся в проводах, проверяем, где фаза, и выключаем питание. На этот случай обязательно должен быть налобный фонарик, без него никак.

Вынимаем внутренности. Главное – не обломать провода и заметить, куда что приходит.

3.Вынимаем все внутренности – старую розетку, выключатели, металлическую коробку

Плохие концы, которые шли на выключатели, пришлось обрезать – всё равно они были короткие.

Два нижних провода – на розетку. Слева – ноль, справа – фаза, которую в старину электрики обозначали черной тряпичной изолентой (другой не было, маркеров тоже).

Стоит сказать, что антикварная металлическая установочная коробка почему-то крепится жесть как крепко. Прикручена какими-то винтами с гайками, которые обязательно прокручиваются. Менял такие блоки в панельных домах не один раз, и каждый раз выдирать эту коробку – мучение. Использую мощные плоскогубцы, большую плоскую отвертку.

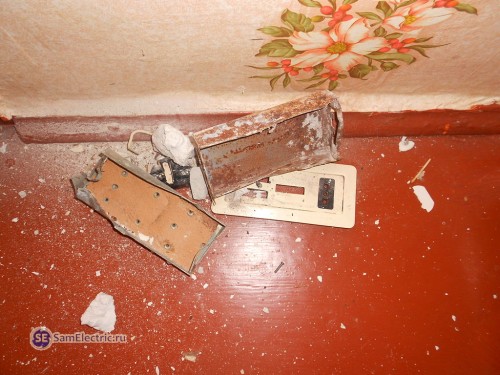

4.Это больше никому никогда не пригодится. Спасибо за службу!

Читать еще:  Как разобрать выключатель дрели

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя, нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Выключатели и розетки в последнее время использую только турецкие, чаще всего VI-KO. Они – лучшие по цене/качеству, и очень удобны в монтаже. На фото показана модель VIKO Carmen, дизайн у них староват. И отделочники их не любят за округлую форму. В этом смысле лучше VIKO Karre – у них современный дизайн, и они имеют идеально прямоугольную форму.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Есть готовые цельные блоки именно для таких целей, где в одном корпусе объединены розетка и двойной выключатель. Производства Белоруссии, и России. Очень неудобно, плохо, топорно. НЕ РЕКОМЕНДУЮ.

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер. Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Вот в принципе и всё. Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей.

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Если будут вопросы, как подключить блок двойного выключателя с розеткой – обращайтесь в комментарии!
