Два выключателя плюс розетка блок

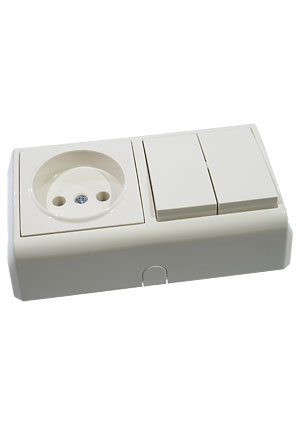

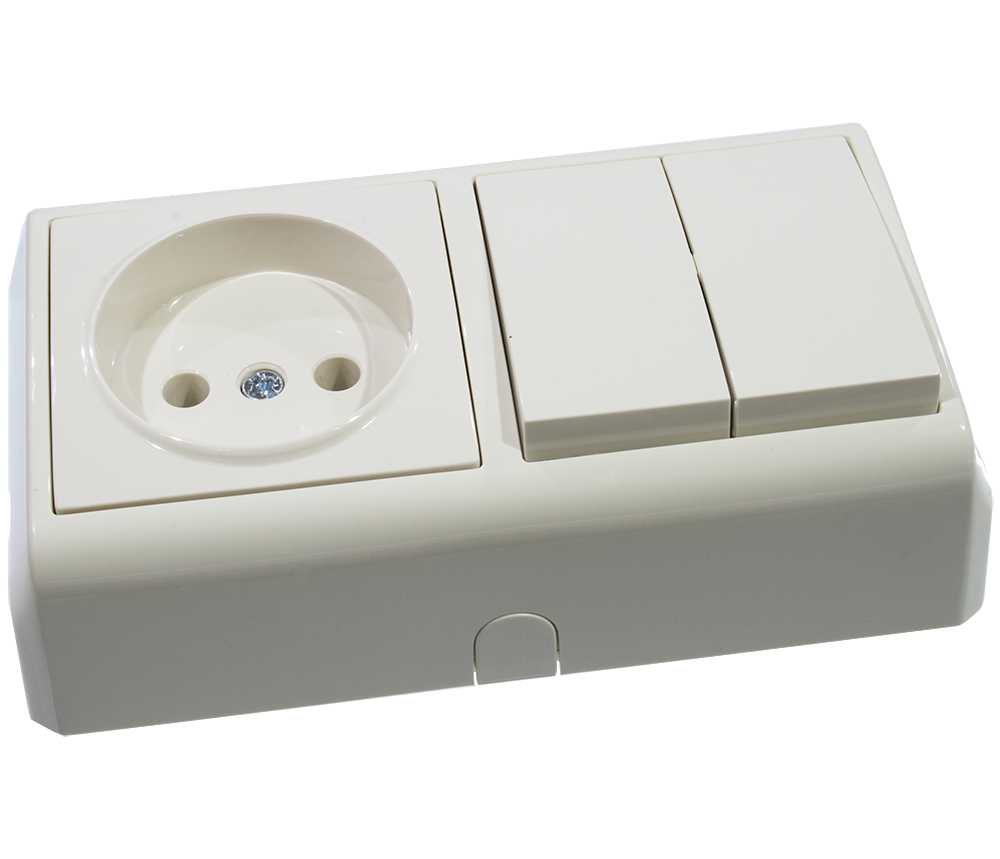

90681389, блок горизонтальный два выключателя + розетка без заземления наружный монтаж

Информация для заказа
Номенклатурный номер 2011174807

Характеристики

ПроизводительVICO

Цены указаны с НДС, наличие указано на 02.10.2021 02:04

  • Документация

Поиск документации на 90681389

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Близкие по параметрам к 90681389

130.00 руб./шт.
18 шт

91.00 руб./шт.
10 шт

150.00 руб./шт.
4 шт

80.00 руб./шт.
1 шт

62.00 руб./шт.
под заказ

Посмотреть еще
  • Другие товары этого производителя: розетки VICO
  • Вся продукция производителя VICO
  • Посмотреть все Электроустановочные изделия
  • Справочник корпусов компонентов
  • Посмотреть и скачать электронный каталог
  • Посмотреть новинки продукции

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

Оплатить товар можно:

  • Банковским переводом
  • Электронными деньгами Яндекс.Деньги
  • Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
  • Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
  • Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

  • экспресс-доставка Major Express
  • Деловые линии
  • ТК Энергия
  • почта России
  • терминалы доставки InPost

Забрать заказ можно в наших офисах:

  • Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
  • Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
  • С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)

Платан проводит строгую политику в области качества поставляемой продукции:

  • мы являемся официальным дистрибьютором более 20 мировых производителей комплектующих
  • на товар, подлежащий гарантийному обслуживанию, срок гарантии составляет 6 месяцев
  • мы предоставляем все необходимые сертификаты
  • мы поддерживаем собственный сервисный центр
Читать еще:  Значение сопротивлений автоматического выключателя

Как подключить розетку

Подключение розетки — очень простая, но ответственная процедура. Эта статья для тех, кто делает это в первый или второй раз. Хотя и опытному электрику-любителю она может быть интересна, например, своими пошаговыми инструкциями и фотографиями. Если будут вопросы или замечания, оставьте их в комментариях, я с радостью отвечу.

Схемы

Розетку можно подключить как к щитку, так и в ряд с уже существующими розетками. Подключая её непосредственно к щитку мы освобождаем себя от части проблем (такой способ называют «параллельным»). Но, как правило, приходится соединять их в один шлейф (такой способ называют «последовательным») и здесь нужно следить за тем, чтобы провод от щитка был достаточно толстым. Провод в примере ниже рассчитан на ток до 15 ампер. Схемы подключения тривиальны и мы их здесь приводим лишь для общего сведения. Земляной провод PE нарисован прерывистой линией.

На схеме правые две розетки считаются подключёнными параллельно. Левые розетки — последовательно. Соединение розеток в шлейф («последовательно») абсолютно не страшно для подключения осветительных приборов, утюгов и чайников, бормашинок и вентиляторов, холодильников и пылесосов. Если же к этому шлейфу подключить ещё телевизор, компьютер, видеоплейер, принтер, Wi-Fi точку доступа, ресивер для спутниковой тарелки, то вам гарантированы совершенно неожиданные сбои и даже поломки оборудования. Розетки делят на несколько типов: встраиваемые, накладные, наружные, с заземляющим контактом и без, со шторками и без, розетки для трёхфазной сети… В Википедии на эту тему есть прекрасная статья, которую не каждый специалист прочтёт целиком. Здесь мы покажем как подключить двойную розетку. Розетку подключаем в открытую проводку на даче. В те времена, когда дача строилась, ещё ни о каких «земляных» проводах речи не было, поэтому используем простую двойную розетку без заземляющего контакта и без шторок. На наш взгляд шторки только усложняют жизнь ничуть не увеличивая безопасность. Нужны они в тот короткий период жизни, когда у вас растут малые дети. Но на это время нужно (даже необходимо!) купить специальные пластмассовые заглушки. Так двойная розетка выглядит на полу в разобранном виде:

Читать еще:  Выключатель масляный вкэ с приводом

Подготовка

Заземляющий провод всегда жёлто-зелёного цвета. Никогда не используйте его для других целей. Фазовый провод — белый, красный, коричневый; нулевой — голубой, чёрный. К сожалению некоторые электрики придерживаются других традиций. В старых советских домах вообще все провода — белые. Вам будет удобно, если на всех розетках нулевой и фазный провода будут расположены одинаково. Например, нулевой провод всегда внизу или слева.

Принято розетку размещать так, чтобы контакты находились снизу. В этом есть некоторый смысл: в случае протечки крыши вода, стекающая по проводам, соберётся в виде капель на изгибе внизу и не сразу достигнет контактов находящихся под напряжением.

Подключать розетку начинаем с приготовления:

  • инструмента (отвёртка, индикаторная отвёртка, длинногубцы, кусачки, возможно, обжимной инструмент (кримпер, пресс-клещи), строительный уровень);
  • расходных материалов: подходящие провода, клеммные колодки, возможно, гильзы или кабельные клеммы;
  • фонарика.

Выключаем главный рубильник!

Выбираем точное место крепления розетки. Научно это невозможно решить, только из соображения удобства и возможных перемещений дивана, стола, шкафа… Размечаем места для крепёжных шурупов. Строительный уровень — в помощь. Впрочем, можно обойтись современным смартфоном с подходящей загруженной программой.

В нашем случае теперь необходимо в нужном месте перерезать провод. Прикидываем длину на изгиб и на 1 см для клеммы. Перекусываем. (Семь раз отмерь — один отрежь!) Зачищаем провод от верхней оплётки, Зачищаем концы проводов на 1 см. (На фотографии неправильно — слишком короткие концы.) Это вполне удобно делать канцелярским ножом. Вы можете выдвинуть лезвие как раз на толщину изоляции и не повредить провод. Специальный инструмент, конечно, удобен, но он необходим только профессионалам для ежедневной работы.

Изгибаем. С мягким многожильным проводом работать удобнее, с толстым одножильным — надёжнее. В примере использован медный провод сечением 2.5 квадратных миллиметра.

Читать еще:  Выключатель электропривода замка багажника

Подключение

Прикручиваем розетку к стене, вставляем провода в соответствующие гнёзда.

Далее зачищаем концы у продолжения шлейфа. Изгибаем. С помощью клеммных колодок (или гильз с обжимным инструментом) и проводов подходящего размера удлиняем шлейф.

Изгибаем и вставляем провода в соответствующие гнёзда. В каждом гнезде один провод будет находиться слева от прижимного винта, другой — справа. Самый ответственный момент: затягиваем. Здесь важно не перестараться, но еще страшнее недотянуть. Проверяем каждый из четырёх проводов подёргивая их и дозатягивая, при необходимости, винты. Не используйте индикаторную отвёртку для этих целей. Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы.

Довольно трудная, но не очень ответственная операция:

У меня никогда не получается сделать это быстро и красиво без специального инструмента. Можно использовать клещи для пробивания дырок в ремне.

Проверка

Прикручиваем крышку розетки, проверяя горизонтальность с помощью строительного уровня. Включаем главный рубильник. Проверяем сначала на настольной лампе, потом — на утюге. Если при включённом утюге из розетки слышны хоть какие-то звуки, то перепроверяем и перезатягиваем все соединения предварительно выключив главный рубильник!
