установка дистанционного выключателя плюса лебедки Gruner 750H

с установленным мною ранее под капотом ручным размыкателем плюса на лебедке вполне была не исключена следующая ситуация: допустим идет лебежение (т.е. смотка троса) на уклоне допустим в 30 градусов… машина успешно подтягивается на лебедке ввысь к дереву и уже скоро требуется перецепиться, я бросаю кнопку смотки… а смотка продолжается) я сначала делаю большие круглые глаза О_О, потом лихорадочно соображаю, что же произошло. правильно — залипли и не разомкнулись контакты на соленоиде в цепи на смотке. собственно а дерево, к которому я лебедился, неумолимо приближается) чтобы сие прекратить, надо во-первых быстро сообразить в чем дело не делая круглые глаза и рвя волосы с головы, во-вторых дернуть ручку капота, в-третьих открыть дверь, обежать движущуюся машину и забежать за капот спереди, под капотом нащупать рычаг и открыть капот. напоминаю — дерево приближается, машина неумолимо движется к нему вверх по уклону с вероятность раздавить того, кто лихорадочно ищет рычаг открывания капота. далее, капот допустим открыт, тут надо схватить ручку ручного размыкателя и повернуть ее, разомкнув им плюс… и смотка все равно продолжается, т.к. теперь пригорели контакты на моем маломощном (250А мах и кратковременно) бюджетном кетайском размыкателе массы.
в общем такие обширные перспективы меня несколько печалили и я решил себе поставить дистанционный размыкатель массы) повентилировав тырнет, я собственно обнаружил, что выбор то из доступных вариантов не такой большой и я остановился на неоднократно проверенном джиперами выключателе Gruner 750H.

далее выдержка с сайта продавца сего чуда:

Дистанционно управляемое поляризованное (изменение состояния вкл/выкл кратковременной подачей напряжения на управляющий контакт) силовое электромагнитное реле на 12V, коммутирующее в зависимости от необходимости либо плюсовую шину либо массу. Долговременный (неограниченный по времени) коммутируемый реле Gruner 750H ток — 300A, токи порядка 400A-500А 10-15мин, токи порядка 600A-700А 5-7мин, пиковая кратковременная нагрузка 1000А 2-3 мин. Максимальный разрываемый в цепи реле ток 1500A. Реле выполнено в полностью герметичном корпусе небольшого размера 76х30х20мм, весом 90г. Силовые контакты реле позволяют подключить провода сечением вплоть до 50мм2. Реле изготовлено в Германии компанией GRUNER, занимающей лидирующее положение среди производителей поляризованных реле.

Gruner 750H было разработано по заказу легкового отделения Mercedes-Benz концерна Daimler AG (Мерседесовский партнамбер: A 003 542 18 19 ) для полного отключения от АКБ основного МИНУСА (массы) автомобиля в случае длительной стоянки/транспортировки авто, либо в случае аварии.

С помощью Gruner 750H можно отключать основной ПЛЮС от АКБ, коммутировать ЛЮБЫЕ сильноточные потребители в автомобиле, как по плюсу, так и по минусу. Проще говоря, любого потребителя с помощью этого реле можно отключать от бортовой сети либо по массе либо по плюсовой шине питания. Основным преимуществом данного реле является то обстоятельство, что в любом состоянии включено оно либо выключено, реле НЕ ПОТРЕБЛЯЕТ электричество. Этот тип реле называется ПОЛЯРИЗОВАННЫМ либо БИПОЛЯРНЫМ. В реле встроено ДВЕ катушки, соответственно в колодке управления реле ДВЕ пары контактов и оно управляется КРАТКОВРЕМЕННОЙ (

30ms как нажатие клавиши на клавиатуре компьютера) подачей напряжения попеременно (для включения либо выключения) на одну из пар контактов.

т.к. управление реле осуществляется кратковременными импульсами (т.е. нажал — и бросил), а я сильно хотел фен-шуя и управления размыканием плюса лебедки красивым кетайским выключателем с фиксированным положением и красненькой крышечкой, то было принято решение о приобретении и модуля автоматического управления реле Gruner 750H:

Модуль предназначен для импульсного управления двумя контакторами GRUNER. При этом управление осуществляется от двух статических сигналов:
— если на любом из входов появляется +12 В., на соответствующие выходы модуля выдаются импульсы включения контакторов;
— если с обоих входов снимается +12 В., на соответствующие выходы модуля выдаются импульсы отключения контакторов.
В интервалах между выдачами импульсов включения / выключения контакторов выходы модуля переводятся в высокоимпедансное состояние (не подключены ни к минусу, ни к +). Простым изменением схемы подключения контакторов к выходам модуля можно добиться работы двух контакторов в противофазе (включение / выключение контакторов производится поочередно).

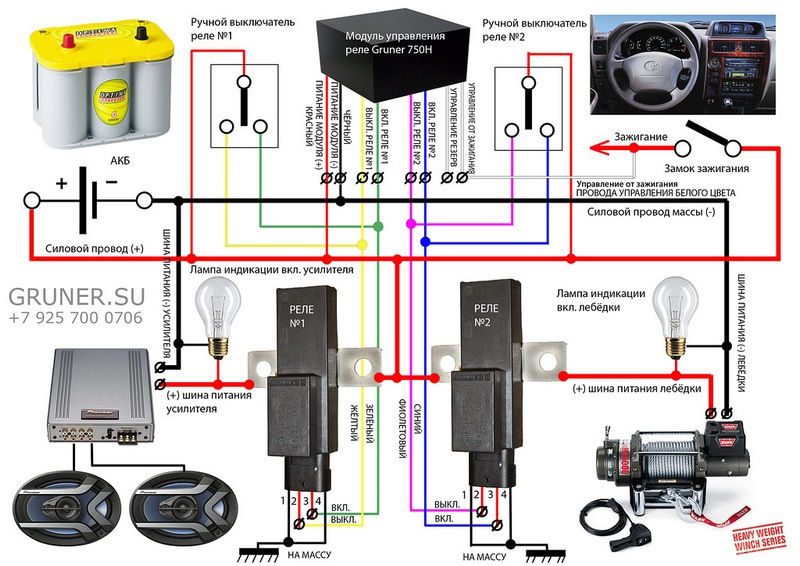

общая схема всего хозяйства также представлена на сайте продавца:

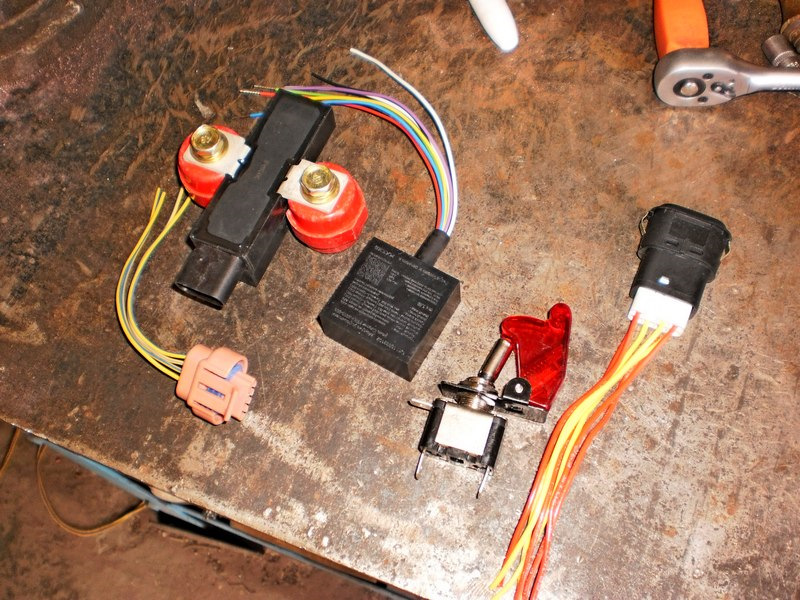

в общем, все было ясно и было приобретено: реле грюнер, два изолятора для крепления на стенку моторного отсека, автопромовская колодка для подключения, модуль управления реле, кетайский выключатель с фиксированным положением и красной крышечкой. т.к. устанавливая хрюнер, один хрен тянуть провод через стенку моторного отсека в салон, я подумал — а отчего ж за одно не сделать управление размоткойсмоткой тоже из салона? реализуется очень просто — на тот же разъем, на который сажается проводной пульт, сажаются провода и выводятся напрямую в салон, где смотка-размтка осуществляется обычной кнопкой от стеклоподъемника.

Читать еще:  Разобрал выключатель не могу собрать

дабы экономить место в моторном отсеке, реле устанавливаю к стенке моторного отсека, а для этого надо подточить болгаркой изоляторы согласно картинки:

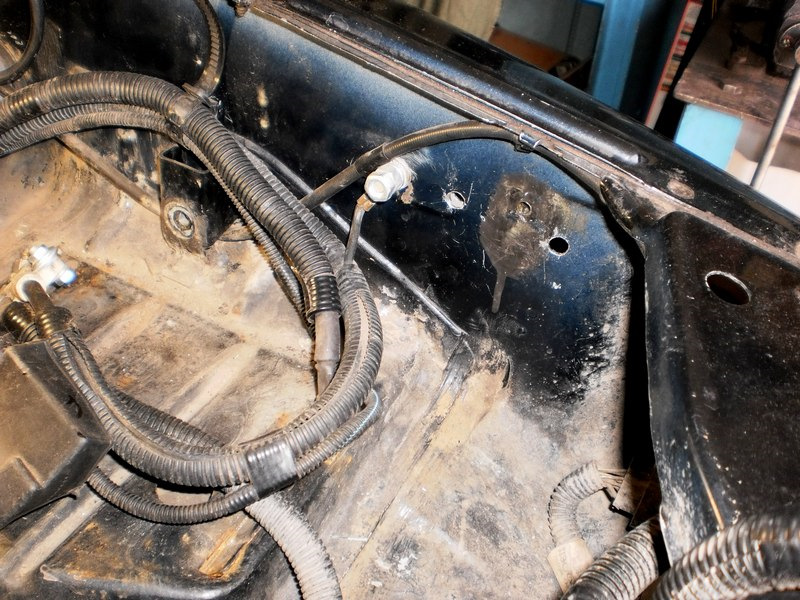

сверлим моторный отсек даже не снимая крыла:

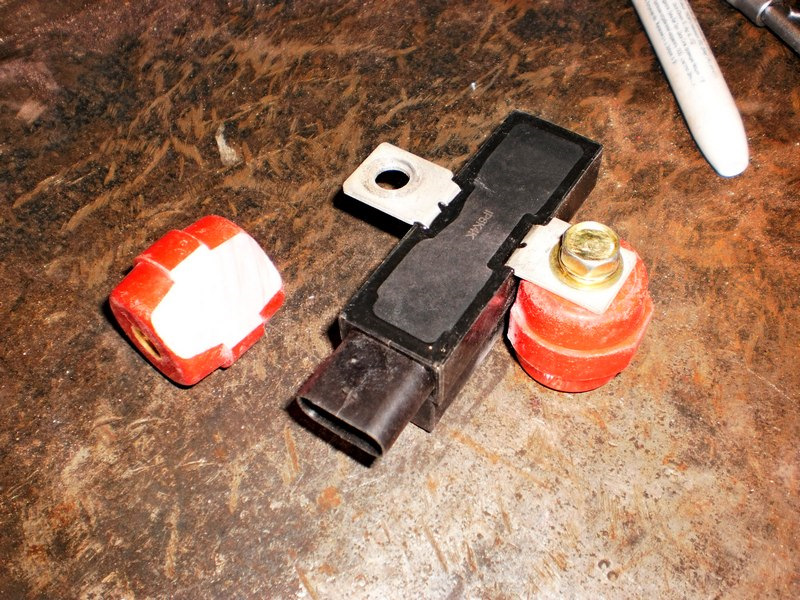

крепим само реле на изоляторах:

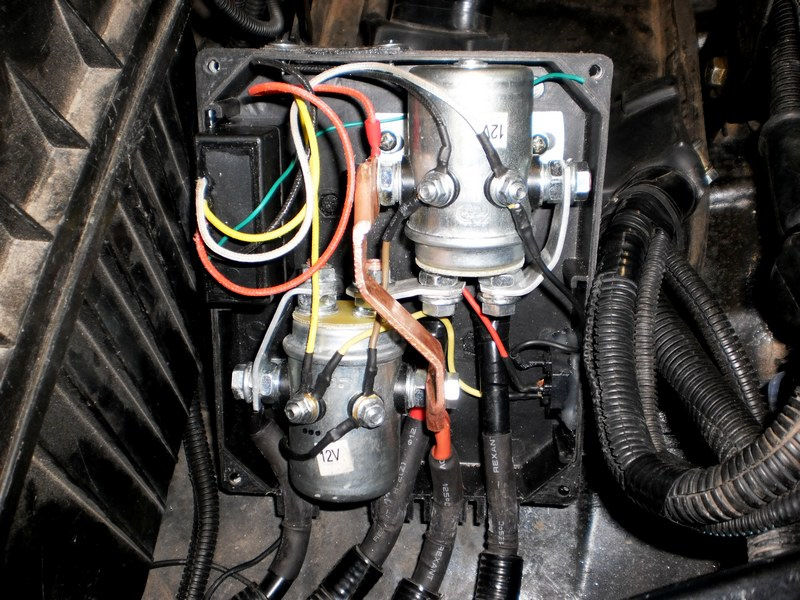

далее готовлю блок соленоидов и переношу разъем проводного пульта с верхней части вниз на правую сторону. попутно была сломана штатная алюминиевая шина, которую заменил на медную (остальные было лень менять)):

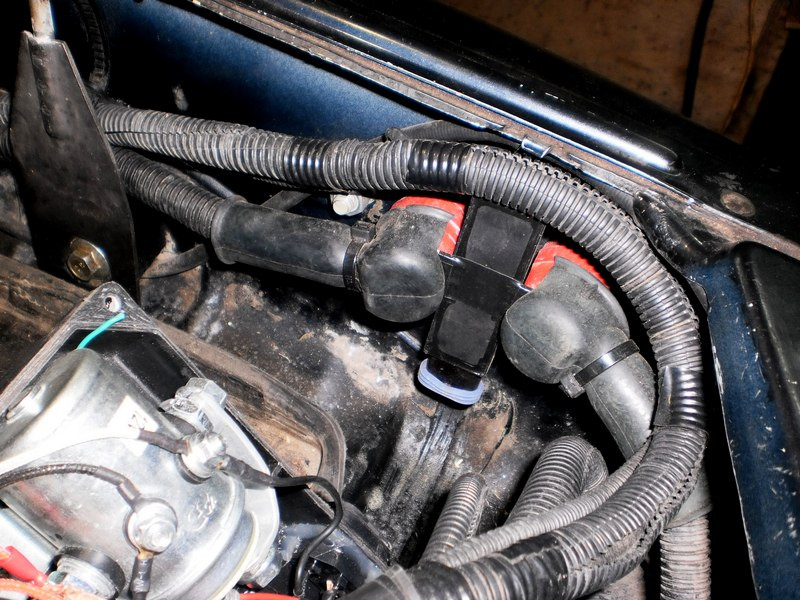

по фен-шую креплю провода к грюнеру, одеваю защитные колпачки и гофры:

далее произвожу подключение к колодке реле модуля управления и сам модуль на обычном двухстороннем скотче цепляю к стенке моторного отсека:

в общем и целом в моторном отсеке после всей установки обстакановка выглядит так:

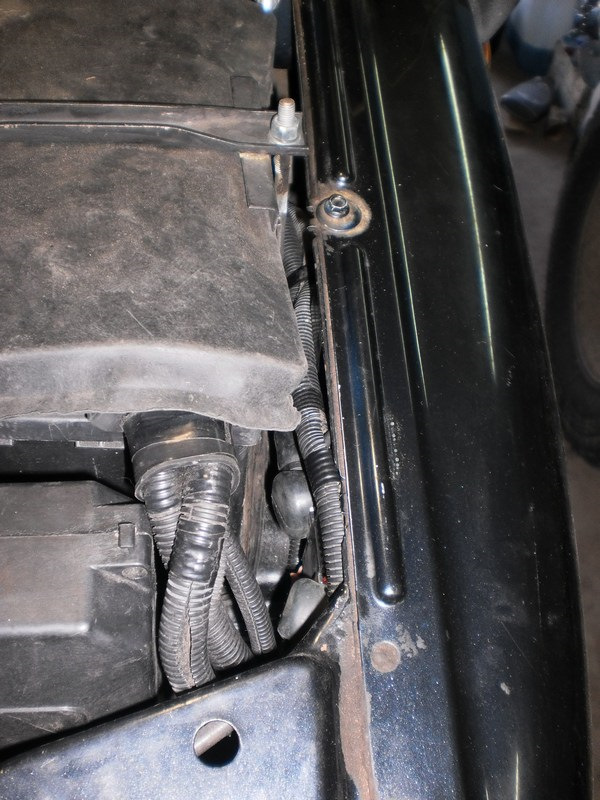

провода соответственно протаскиваю в моторный отсек, чуть раздвинув резинку, через которую идет штатный пучек проводов. я ранее как-то сомневался, но на практике оказалось, что там полно места еще протягивать там провода и нечего более сверлить не надо. а проводов то там только два — один одиночный провод в тонкой гофре с проводом управления размыкателем плюса, другой — трехжильный обыкновенный кабель, которым подключают в сеть 220В компьютеры — на нем то как раз и требуемый разъем, как на проводном пульте.

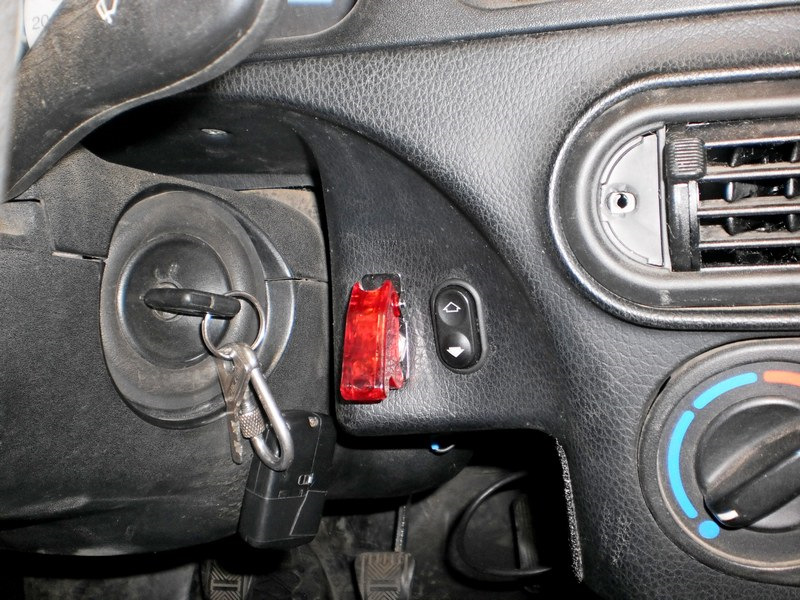

на панели нашел соответствующее место под органы управления)) засверлился, мой штурман Феликс в позе ЗЮ чуть подработал дремелем с обратной стороны посадочные места (там сильно толстая стена самой панели) и собственно подключив провода к выключателю плюса и кнопке управления размоткойсмоткой получил вот такую художественную картину:

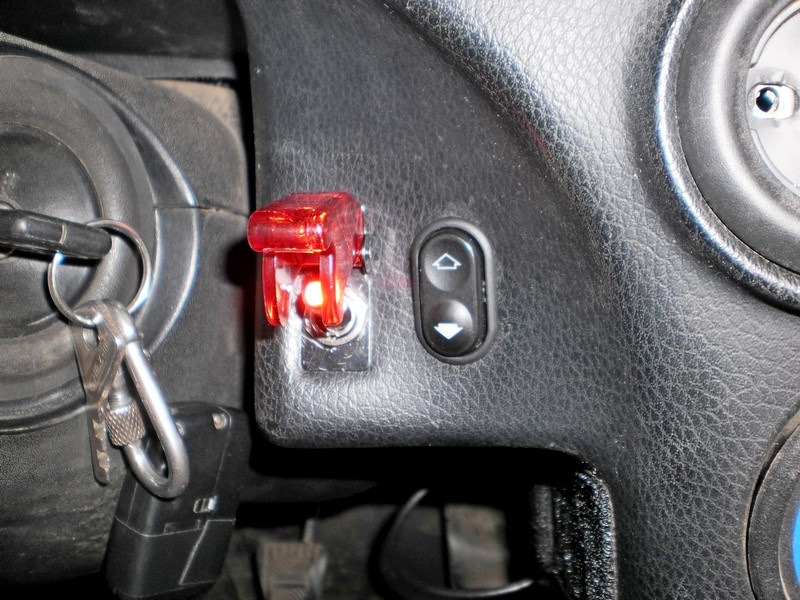

когда поднимаешь красненькую крышечечечку и включаешь выключателечек, загорается красненькая лампочечка, которая светит прямо в глаз, не давая забыть, что включена лепетка:

соответственно в темное время суток, подсвечивается и кнопка смоткиразмотки, которая дублируя проводной пульт позволяет буквально по сантиметрам осуществлять точную размоткусмотку без инерции (в отличие от радиопульта):

Особенности применения выключателей дистанционного управления

Сущность человека основана на постоянном усовершенствовании и автоматизации любых процессов, с которыми он сталкивается в течение всей своей жизни. Это касается и освещения как самого источника света, так и способов его включения на расстоянии. При обустройстве жилья это направление особенно популярно. Для включения и выключения освещения любого типа применяется дистанционный выключатель с пультом.

Принцип работы и применение

Для того чтобы на расстоянии производить манипуляции с источниками искусственного света нужен передатчик, которым выступает пульт ДУ и приёмник. Приёмник устанавливается непосредственно возле светильника, возле механического выключателя, или в любом удобном месте где присутствуют провода, питающие освещение. Выполнен он на микросхемах, поэтому зачастую его надежность на высоте.

На рынке данной техники существует три основных варианта передачи сигнала от передатчика управления до приёмника, включающего свет:

  1. Инфракрасное управление. Примерно такой же пульт, как и для любых бытовых приборов, его нужно направлять на приёмник сигнала. То есть нужна обязательно прямая видимость;
  2. Радиочастотное. Такая манипуляция освещением получила самое большое распространение, так как расстояние удаления может достигать несколько десятков метров, да и прямая видимость приёмника необязательна. Сигнал передаётся закодированный и значит на каждое устройство существует свой уникальный код;
  3. По мобильной связи или через интернет. Это управление происходит с телефона или же смартфона. Поэтому расстояние здесь не главное.

Функциональность

Из особенностей каждой модели выключателя освещения с пультом дистанционного управления можно выделить несколько основных функций:

  1. Поиск дистанционного пульта с помощью отдельно установленной стационарной кнопки;
  2. Возможность регулировать интенсивность освещения;
  3. Оснащение различными датчиками освещённости, движения или таймерами;

За каждую из предложенных дополнительных функций, естественно, нужно будет доплатить, поэтому человек, устанавливающий себе данное управление освещением, должен чётко понимать что он хочет получить в итоге.

Выбор и характеристики выключателей с ДУ пультом

При выборе системы дистанционного управления освещением нужно учесть основные моменты:

  1. Соответствие мощности освещения и мощности силового блока включающего его;
  2. Радиус действия устройства;
  3. Возможность работы аппарата с различными типами ламп;
  4. Соответствие напряжения питания устройства с сетью, к которой он будет подключен.

Подключение к сети

При подключении устройства беспроводного управления освещением на расстоянии в любом случае нужно ознакомиться с инструкцией к нему. Основные схемы подключения могут быть выполнены на стандартное напряжение 220 Вольт или пониженное нужное для работы светильника. Даже если и присутствует понижающий напряжения аппарат, то зачастую блок управления от ДУ устанавливается перед ним. Тесть, нажимая на кнопку ПДУ (пульта дистанционного управления) силовой блок, подаёт питание или на понижающий трансформатор или же сразу на светильник, в зависимости от вида освещения. Так как, например, светодиодное освещение используется исключительно с блоком питания или драйвером.

Силовой блок может иметь и один канал управления светильниками и несколько, в зависимости от устройства. Медные провода никогда не стоит соединять скруткой к алюминиевым, только через клеммный или специальный разъём.

Читать еще:  Выключатель вакуумный ремонт обслуживание

Рекомендуется всё-таки подключать устройство через обычный механический выключатель, при выходе из строя, можно будет временно пользоваться им.

Преимущества и недостатки

К ключевым преимуществам выключателей, работающих дистанционно относятся:

  • Возможность управления работой искусственного освещения на расстоянии. Это свойство неоценимо при размещении большого количества светильников в больших по площади помещениях, а также на улице.
  • Возможность управлять яркостью осветительной системы в зависимости от степени естественной освещенности. Это дает возможность существенно сэкономить на электроэнергии.
  • Вероятность программирования выключателя. Даже при отсутствии человека свет, будет включаться тем самым создавая эффект присутствия, тем самым отпугивая воров.
  • Сравнительно несложный монтаж, установка и эксплуатации систем ДУ;
  • Многоканальность, позволяющая с одного пульта координировать работу сразу нескольких светильников;
  • Довольно мощный источник света можно включать и отключать с помощью ДУ;
  • Возможность плавной регулировки яркости.

Даже с развитием технологий и современной техники эти устройства всё ещё стоят довольно дорого, хотя и последнее время появилась тенденция снижения цены на дистанционный выключатель. Это, пожалуй, единственный недостаток устройств данной категории.

Применение смартфона для управления освещением

Этот тип управления освещением или другими электроприборами ещё не так доступен как управление с пульта, из-за высокой стоимости. Манипуляция ими происходит по сети интернет и для этого разработано специальное программное обеспечение, устанавливаемое или на компьютер, или на смартфон. Это программное обеспечение должно прилагаться к устройству при его покупке.

Радиус действия таких электронных устройств неограничен, главное, чтобы был доступ к интернету, чаще всего через Wi-Fi. С помощью данного варианта можно не только включать или отключать освещение, но также регулировать яркость или оттенки освещения (тёплые или же холодные тона).
Для обычных квартир, конечно, такая техника не так востребована, как для больших участков с наружным освещением и подсветкой.

Главное, что нужно помнить подключая любой выключатель дистанционный с пультом — это безопасность. Нельзя прикасаться к оголенным проводам, без отключения питания и проверки отсутствия напряжения на них.

Видео о выключателе

Дистанционный 2-х канальный выключатель с пультом управления (230V, 1000W, 30м, белый) FERON TM72 23262

  • Характеристики
  • Описание
Тип: для освещения
Материал: пластик
Количество клавиш: 4
Степень защиты: IP20
Серия: ТМ72
Цвет: белый
Заземление: нет
Ширина устройства: 46 мм
Высота устройства: 90 мм
Глубина устройства: 23 мм
Единица товара: Штука Вес упакованного товара, кг: 0,15 Габариты упакованного товара, мм: 90 x 46 x 23

Дистанционный 2-х канальный выключатель с пультом управления (230V, 1000W, 30м, белый) FERON TM72 23262 предназначается для управления освещением в помещении на расстоянии до 30 метров.

Изделие состоит из приемного блока, который соединяется со световыми приборами, и пульта-передатчика.

Благодаря большому запасу мощности возможно подключение многоламповых осветительных устройств.

  • Небольшие габариты FERON TM72 23262 — 23х90х46 мм;
  • Напряжение сети — 230 Вольт;
  • Широкий диапазон рабочих температур — от -10 до 40 градусов;
  • Количество программ (режимов) — 2;
  • Нагрузка — 1000 Вт.
  • Выключатель;
  • Пульт управления;
  • Упаковка.

Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

дистанционный выключатель

я сделал простой дистанционный выключатель из обычной автосигнализации
можно использовать любую но лучше с 2х сторонней связью
берется блок питания 12в для питания сигнализации от сети 220в(я использовал сетевой адаптор купленный в магазине на 1000ма для питания различной радиоаппаратуры)
на сигнализации есть выход на эл замки дверей
вместо замков ставим два реле обычные автомобильные
комутируем контакты реле по схеме типа пуск стоп и подключаем к элмагнитному пускателю на 220в
можно включать и выключать любую нагрузку все зависит от того на какой ток расчитан пускатель
сигналка с 2х сторонней связью потому что на дисплее брелка можно видеть включено или выключено(замочек закрыт или открыт)
я использовал старую сигнализацию у которой только и работал выход на замки
б/у сигнализацию можно запросто найти в любом автосервисе где устанавливают сигналки либо за гроши либо совсем бесплатно

шлиман написал :
я сделал простой дистанционный выключатель из обычной автосигнализации

А фишка то в чем. Забыли на выходы колокольчика (само-собой через реле) — повесить колокол громкого боя а на выход световой сигнализации — прожектор.
За те же деньги что стоит самая дешевая сигнализация уже давно продаются такие игрушки как Вы «изобрели», поищите поиском. И упраляют намного большим числом потребителей

я использовал то что было под руками
купить готовое всегда можно

шлиман написал :
я использовал то что было под руками
купить готовое всегда можно

А это как понимать ?

шлиман написал :
я использовал сетевой адаптор купленный в магазине на 1000ма для питания различной радиоаппаратуры

шлиман написал :
подключаем к элмагнитному пускателю на 220в

Пускатель тоже не предмет первой необходимости дома.

Читать еще:  Привод выключателя замка двери

Да и надежность работы всей этой самоделки, учитывая —

шлиман написал :
я использовал старую сигнализацию у которой только и работал выход на замки

я это предложил как вариант а не для придирок
по поводу надежности сломатся может все .и жигули и мерседес ломаются одинаково цена вопроса разная
этим выключателем ползуюсь уже 4 года
то из чего собрано просо лежало на даче когдато для чегото приобреталось какоето время использовалось а потом просто складировалось за не надобностью и в один прекрасный момент мне просто надоело кричать жене включи-выключи ну или типа того

2шлиман А старый мобильник у Вас на даче не валяется? На нём тоже можно сделать!

валяется и не только мобильник можно собрать и жигули и мерседес и много чего еще

2шлиман Я приветствую пытливый ум, рационализаторство и изобретательность. Критиковать всегда легче, чем самому придумать.

2шлиман С помощью мобильника можно по вечерам включать — выключать свет в квартире, давая домушникам понять, что Вас нет дома.

шлиман написал :
можно собрать и жигули и мерседес.

лучше уж эти произведения собрать, чем лепить вместо простого выключателя целую связку — блок питания-сигнализация-контактор и вместо простого выключателя надо ставить целый щиток.

кстати с мобильника можно не только свет включать
я включаю подогрев воды в душе летом когда еду после работы на дачу
тоже использовал gsm приставку от какойто сигнализации
просто я работаю в автосервисе

шлиман написал :
я это предложил как вариант а не для придирок

тут обсуждают, а не придираются

шлиман написал :
то из чего собрано просо лежало на даче когдато для чегото приобреталось какоето время использовалось а потом просто складировалось за не надобностью и в один прекрасный момент мне просто надоело кричать жене включи-выключи ну или типа того

Т.е. жене просто надоело быть «голосовым дистанционным выключателем» ?

mww08 написал :
Я приветствую пытливый ум, рационализаторство и изобретательность. Критиковать всегда легче, чем самому придумать.

тут лично придуманного — наверно только пускатель, все остальное — типовое «авторешение».
Подобных самоделок много, но. как правило, они, будучи собраны из «подножного корма» —
габаритны,
нерационально скомпонованы,
с внешним видом, который не всякого, кроме автора, устроит

  • и главное — низкая надежность и ( электро-, пожаро ) безопасность, а также ЭМС и стойкость к ЭМИ.
    Взять хотя бы

шлиман написал :
адаптор купленный в магазине на 1000ма для питания различной радиоаппаратуры

То, что внутри подобных, особенно азиатских недорогих «устройств» и как это сделано — отдельная грустная песня, оставлять ТАКОЕ постоянно включенным в розетку на даче — для супероптимистов

шлиман написал :
я включаю подогрев воды в душе летом когда еду после работы на дачу

В какой нибудь несчастный день можно дачу спалить. Будет случайный звонок не от Вас на включение котла с утра, когда Вы на работе.

Перец написал :
Будет случайный звонок не от Вас

Просто позвонить мало — нужна еще DTMF команда.

iale написал :
Просто позвонить мало — нужна еще DTMF команда.

Это уже сложное устройство. Не каждый соберёт.

Перец написал :
Это уже сложное устройство. Не каждый соберёт.

Я так понимаю, что основная масса народа не будет утомлять себе мозг разработкой устройства с «0» ( для этого действительно надо очень немало знать ), а соберет его из полурабочей или морально устаревшей техники с мин. доделками на уровне источник питания/исполнит. уст-во.
Функции управления будут взяты «as is».

iale написал :
Просто позвонить мало — нужна еще DTMF команда.

А ещё желательно код доступа.

Перец написал :
Это уже сложное устройство. Не каждый соберёт.

1008ВЖ18 с обвязкой, всего-то делов.

iale написал :
Я так понимаю, что основная масса народа не будет утомлять себе мозг разработкой устройства с «0» ( для этого действительно надо очень немало знать ), а соберет его из полурабочей или морально устаревшей техники с мин. доделками на уровне источник питания/исполнит. уст-во.

Приведу свой пример: используя старый мобильник «Philips», зарядное устройство от мобилки «Motorola», и определённого перечня деталей. , с нуля разработал схему самодельного GSM шлюза (на 7 микросхемах КР561ЛА7 и не помню скольки транзисторах), которому в конце весны будет три года с момента сборки. Благо не пришлось искать в продаже микросхемы 1008ВЖ18 и 1008ВЖ16 для преобразования тон-пульс, поскольку АТС и так понимает тоновый набор номера. Только почти 10 месяцев уже не пользуюсь — оператор с такими пользователями как я борется тарифами — снижена стоимость звонков на городские номера + бонусы, так что проще не 11 копеек (по городу) + бесплатно (внутри сети) звонить, а заплатить 25 копеек за минуту при звонке с мобильного на городской и не морочить себе голову. Так что придётся шлюз переделывать в сотовый адаптер для умного самодельного дома, или др., где найдётся надобность ДУ при помощи ДТМФ при через GSM.
