Автоматический выключатель ап 505

Автоматические выключатели АП 50Б (АП50Б)

Цена на Автоматические выключатели АП 50Б (АП50Б) указана из расчета оптового или мелкооптового объема покупки. При розничных заказах возможно увеличение цены от 5% до 15%. Купить Автоматические выключатели АП 50Б (АП50Б) могут юридические лица путем запроса счета и безналичной оплаты. Физические лица оплачивают выставленный счет через Сбербанк. Автоматические выключатели АП 50Б (АП50Б) является стандартной складской позицией. Срок поставки обычно не превышает 1-3 дня с момента оплаты. Запросить сертификат, отказное письмо или технические характеристики на Автоматические выключатели АП 50Б (АП50Б) можно отправив отдельный запрос на почту tehnolog_zakaz@list.ru. Отгрузка продукции осуществляется с центрального склада (Москва, Медведково). Возможна доставка по Москве, Московской области и отправка в регионы России.

Выключатели АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях (обозначение МТ) или только при коротких замыканиях (обозначение М), а также для оперативных включений и отключений электрических цепей

Основное назначение выключателей АП50Б – защита кабелей и проводов, а также электродвигателей.

При правильно выполненной системе заземления выключатели предотвращают поражение человека электрическим током при косвенных прикосновениях.

Выключатели выпускаются в двухполюсном (коммутация цепей постоянного и переменного тока) и трехполюсном (коммутация цепей переменного тока) исполнениях.

Соответствуют требованиям ГОСТ 9098-78.

Преимущества:

Выключатель ап смонтирован в корпусе из ударо- и дугостойкой пластмассы, допускающей возможность работы в условиях умеренного, холодного и тропическогоо климата.

Корпус состоит из основания 1 и крышки 2.

Внешние цепи подключаются к зажимам 3 и 18. Управление выключателем производится двумя кнопками – включения (светлого цвета) 15 и отключения (красного цвета) 17.

Внутри корпуса располагается контактная система, состоящая из подвижного 11 и неподвижного 5 контактов с контактными накладками 6 и 9. Контактное нажатие создает пружина 12.

Контактные накладки изготовлены из специально подобранной серебросодержащей металлокерамической композиции, которая обеспечивает высокую дугостойкость и износостойкость контактов.

Исключение возможности механического удержания контактов в замкнутом состоянии при возникновении аварийного режима обеспечивает механизм свободного расцепления, состоящий из системы «ломающихся» рычагов и пружин.

На короткие замыкания реагирует электромагнитный расцепитель, состоящий из обмотки 13 и якоря 14, на котором закреплен шток 19.

При аварийных токах, превосходящих ток уставки, электромагнитная сила, втягивающая якорь в отверстие обмотки, становится больше усилия сжатия пружины 16, якорь втягивается в отверстие обмотки и шток, воздействуя на рейку 20 механизма свободного расцепления, проворачивает ее, в результате чего выключатель срабатывает, вызывая размыкание главных и свободных контактов выключателя.

Благодаря электродинамической петле 4, опорные точки дуги, возникающей между контактами, быстро перемещаются по дугогасительным рогам 7 и 10, в результате дуга, попадая в камеру, состоящую из ряда стальных пластин 8, гаснет.

Защиту от токов перегрузки обеспечивает биметаллический расцепитель 21, с регулятором, рычаг которого установлен на механизме выключателя.

Регулятор позволяет уменьшать уставку во всех полюсах до 70% от ее номинального значения.

Высокая стабильность защитных характеристик обеспечивается применением в тепловом расцепителе материалов для термобиметалла и нагревательного элемента производства фирмы KANTHAL (Швеция).

Обеспечим выгодные цены. Пишите tehnolog-zakaz@list.ru

Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64

кроме того: белее 20 000 наименований электротехнической продукции и кабеля.

Технические характеристики ап50б

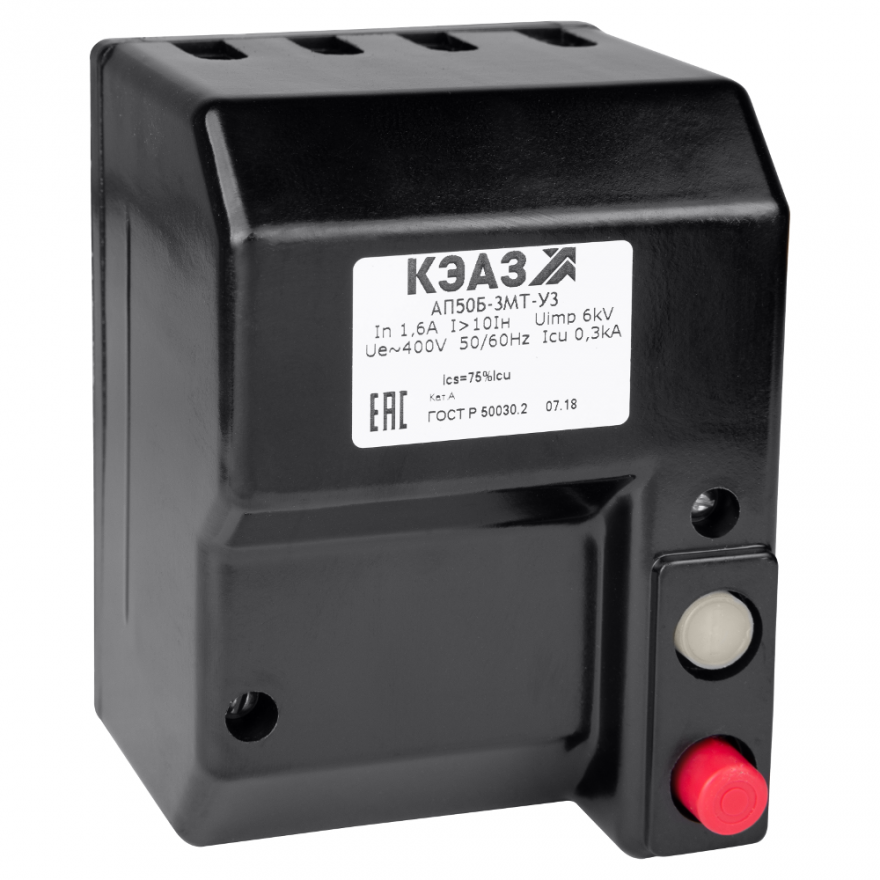

Автоматический выключатель КЭАЗ АП-50Б-3МТ АП50Б-3МТ-6.3А

  • АП 50Б-3МТ-6.3А(С)-выкл.автомат.3п уставка 10

    • Описание
    • Характеристики
    • Условия доставки
    • Отзывы

    Автоматические выключатели серии АП50Б предназначены для передачи электрической энергии в нормальном режиме и от — ключения защищаемых электрических сетей и электрооборудования при токах коротких замыканий и перегрузках, а также для оперативных включений и отключений электрических цепей. Используются для защиты потребителей в составе аппаратуры распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6 до 63 А при напряжении до 400 В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 до 63 А с напряжением до 220.

    Под заказ 2 дня

    Вес, кг0,75
    Возможна дополнит. комплектацияне указано
    Встроенная защита от замыканий на землюне указано
    Гарантияесть
    Глубина установочная (встраив.)не указано
    Длина, м0,139
    Количество защищенных полюсов3
    Кратность розничнаяне указано
    МодельАП50Б-3МТ-6.3А
    Не содержит (без) галогеновне указано
    Номин. (расчетное) напряжение400В
    Номин. отключающая способность по EN 60898не указано
    Номин. отключающая способность по IEC 60947-2не указано
    Номин. ток6.3А
    Общ. количество полюсов3
    Одновременное отключение нейтрали (N)не указано
    Поперечн. сечение подключ. однопроволочного (жесткого) провода6
    Рабочая температура окружающей средыот -40 до +40
    Радиостандарт Bluetoothне указано
    СерияАП-50Б-3МТ
    Способ монтажавинт
    С сигнальной лампой (индикатором)не указано
    Статус наличияПод заказ 2 дня
    Степень защиты (IP)IP20
    Типавтоматический выключатель
    Тип включения/управленияне указано
    Тип комплектациине указано
    Тип компонентане указано
    Функция переключенияне указано
    Характеристика срабатывания (кривая тока)не указано
    Цветне указано
    Цвет кнопкине указано
    Цвет управляющего элементане указано
    Частота50/60 Гц
    глубина, м0,109
    объем, м^30,0015
    ширина, м0,103
    ПроизводительКЭАЗ
    Читать еще:  Что такое фаза для выключателей
    Вариант 1: Курьером

    Доставка курьером — в пределах Екатеринбурга с пн по пт.

    Стоимость доставки зависит от суммы заказа
    Екатеринбург
    Вариант 2: Самовывоз

    Самовывоз производится из ТЦ Антей

    Стоимость доставки: 0 рублей

    Вариант 3: Транспортной компанией

    Стоимость доставки зависит от региона и объема товара, просчитывается после оформления заказа.

    Скопируйте адрес выбранного пункта в поле «адрес доставки», стоимость доставки сообщит менеджер после оформления.

    Стоимость доставки: от 250 рублей

    Отзывов пока не было. Вы можете оставить его первым

    • Контакты
    • Юридическим лицам
    • О компании
    • Доставка и оплата
    • Корзина
    • Каталог
    • Монтаж подсветки
    • Поставки в СНГ
    • Новости
    • Вход
    • Регистрация

    Екатеринбург
    Время работы : с 10:00 до 19:00

    ИП Титов АС, ОГРНИП: 314667127500061.

    Политика конфиденциальности

    Общие положения

    Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании SvetoTok. Использование таких объектов установлено действующим законодательством РФ.

    На сайте SvetoTok имеются ссылки, позволяющие перейти на другие сайты. Компания SvetoTok не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.

    Личные сведения и безопасность

    Компания SvetoTok гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

    В определенных обстоятельствах компания SvetoTok может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

    Личные сведения можно изменить, обновить или удалить в любое время в разделе «Аккаунт» > «Профиль».

    Чтобы обеспечить Вас информацией определенного рода, компания SvetoTok с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

    Как и многие другие сайты, SvetoTok использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы. Кроме того, с помощь этой технологии SvetoTok настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

    Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

    Чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

    Автоматические выключатели АП

    • Сортировать по:
    • компании
    • дате
    • цене
    • популярности

    Автоматические выключатели серии АП-50 предназначены для защиты электрических установок, в том числе асинхронных электродвигателей, от перегрузок и коротких замыканий, а также для нечастых (до 6 в час) включений и отключений электрических цепей или

    Цена по запросу

    Особенности выключателей данного типа Автоматический выключатель широкого применения.

    Цена по запросу

    Предлагаем блочные автоматические выключатели АП50Б на переменный ток от 1,6А до 63А.

    Цена по запросу

    Автоматические выключатели серии АП50 предназначены для защиты электрических установок, в том числе асинхронных электродвигателей, от перегрузок и коротких замыканий, а также для нечастых (до 6 в час) включений и отключений электрических цепей или

    Цена по запросу

    Выключатель автоматический АП 50Б-3МТ-10кр 50А

    Цена по запросу

    Цена по запросу

    Особенности выключателей данного типа Автоматический выключатель широкого применения.

    Читать еще:  Схемы выключателей фирмы abb

    Цена по запросу

    Автоматические выключатели серии АП 50 Б предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50-60 Гц, оперативных включений и отключений указанных

    Цена по запросу

    Выключатели автоматические серии АП 50 2МТ на 25А имеет два полюса и применяется для защиты электрооборудования и однофазной (220 В) сети от коротких замыканий.

    Цена по запросу

    Выключатель автоматический АП50Б-2МТ 63А

    Цена по запросу

    Выключатели автоматические серии АП 50 3МТ на 25А имеет три полюса и применяется для защиты электрооборудования и трех фазной (380 В) сети от коротких замыканий.

    Цена по запросу

    Автоматические выключатели серии АП-50 предназначены для защиты асинхронных электродвигателей и других электрических установок, от перегрузок и коротких замыканий, а также для запусков и остановок двигателей, включений и отключений электрических

    Автоматические выключатели серии АП-50 предназначены для защиты асинхронных электродвигателей и других электрических установок, от перегрузок и коротких замыканий, а также для запусков и остановок двигателей, включений и отключений электрических

    Автоматический выключатель АП широкого применения используется для защиты потребителей в составе аппаратуры распределения электроэнергии в жилых и общественных зданиях.

    Автоматические выключатели серии АП 50 предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50-60 Гц, оперативных включений и отключений указанных

    Назначение и описание: Выключатели АП50Б (АП50) предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях (обозначение МТ) или только при коротких замыканиях (обозначение М), а также для

    Промышленный автоматический выключатель АП 50 Бн 1-63 предназначены для защиты электрических цепей от длительных перегрузок и токов короткого замыкания (сверхтоков), а также для оперативного включения/отключения участков электрических цепей.

    Назначение и описание: Выключатели АП50Б (АП50) предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях (обозначение МТ) или только при коротких замыканиях (обозначение М), а также для

    Автоматические выключатели серии АП-50 предназначены для защиты электрических установок, в том числе асинхронных электродвигателей, от перегрузок и коротких замыканий, а также для нечастых (до 6 в час) включений и отключений электрических цепей или

    Автоматические выключатели серии АП50Б предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50-60 Гц, оперативных включений и отключений указанных

    Преимущества автоматических выключателей АП

    • Возможность регулировки уровня максимального тока. Производится на правой боковой стороне с помощью специального ползунка.
    • Данные устройства можно устанавливать отдельно от электрического блока или оболочки. Это возможно, потому что все токоведущие части закрываются крышкой автомата и являются недоступными для прямого прикосновения.
    • Высокая термическая устойчивость корпуса, созданному из карболита.
    • Оперативное включение в работу при возникновении аварийной ситуации.

    АП 50Б – выключатели силовые автоматические в литом корпусе

    Описание товара

    Купить силовые выключатели автоматические АП 50Б в литом корпусе по выгодным ценам в компании «Энергоквант» — просто и надёжно. Качественная поставка от производителя (производитель — Курский электроаппаратный завод СКАЧАТЬ КАТАЛОГ ).

    АП 50Б – силовые автоматические выключатели на рабочие токи 1,6А, 2,5А, 4А, 6,3А, 10А, 16А, 25А, 40А, 50А и 63А. Включены в комплектацию аппаратуры распределения в жилых, общественных зданиях, НКУ промышленного применения с цепями переменного тока от 1,6 А до 63 А при напряжении до 400 В, с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 А до 63 А с напряжением до 220 В.

    Исполнения автомата АП 50Б : 2МТ и 3МТ (2-х полюсный и 3-х полюсный аппарат с магнитным (М) и тепловым (Т) расцепителем) .

    Автоматические выключатели представляют собой блочные устройства в литом корпусе и предназначены для следующих процессов:

    – проведение тока в нормальном режиме: свободное прохождение электротока через токопроводящие элементы в обычных условиях эксплуатации оборудования;

    – размыкание токопроводящей цепи при перегрузках и коротких замыканиях;

    Читать еще:  Автоматический выключатель топливного насоса

    – ручное управление поступлением электроэнергии по системе электроснабжения посредством кнопок на лицевой панели (до 30 коммутаций/час);

    – протекция электрической сети от сверхтоков;

    – запуск и остановка электрических двигателей;

    – защита электрооборудования на АЭС.

    Автоматические выключатели АП 50Б обладают рядом преимуществ:

    • повышенная степень защиты контактов;
    • возможность подключения проводников без использования кабельных наконечников;
    • регулировка тепловых расцепителей;
    • независимый расцепитель;
    • максимальный расцепитель тока в нулевом проводе;
    • расцепитель цепи управления;
    • дополнительная оболочка (степень защиты IP54).

    Выгодными отличительными особенностями устройств являются: ряд уникальных типоисполнений и наличие на корпусе кнопок «Включено – Отключено»

    Дополнительно: только выключатели АП50Б (3,5 In) рекомендуются к применению для защиты цепей, в которых возможны токи короткого замыкания низкого уровня (цепи управления, сигнализации, токоприемники малой мощности, удаленные от источников тока и др.)

    АП 50Б в защитном корпусе Энергоквант

    АП 50Б от компании Энергоквант.

    Энергоквант Распределительная панель к АП 50 Б.

    В компании «Энергоквант» можно заказать контакты вспомогательные АП50Б, производства КЭАЗ, с одним и двумя переключающими контактами. Они предназначены для коммутации цепей управления и могут быть смонтированы покупателем самостоятельно.

    Оболочки АП50Б служат для размещения в них 2-х или 3-х полюсных АП50Б: степень защиты IP54; материал –ДСВ/ фенопласт(ИС2).

    Крышки двух или трех полюсные предназначены для самостоятельной установки покупателем, если по какой либо причине крышка была повреждена внешним механическим воздействием.

    Настройка электромагнитного расцепителя в зоне КЗ может быть 3,5 и 10 In. Первая регулировка (3,5In) используется в сетях с низкими значениями замыканий накоротко (например, сети управления или сигнализации). АП50Б (10In) запрашиваются наиболее часто. Электромагнитный расцепитель настраивается на вызывание автоматического расцепления при токе КЗ 10·In (где In – значение номинального тока в амперах).

    Работа теплового расцепителя при температуре 20°С ± 5°С осуществляется в следующих режимах:

    • при протекании тока до 1,05 In расцепитель не срабатывает;
    • за время до 30 минут размыкает контакты при силе тока 1,35 In;
    • при нагружении любого полюса отдельно током 6 In за 1,5 – 15 секунд срабатывает расцепитель перегрузки.
    • повторное включение после расцепления допускается после остывания через 2 минуты.

    АП 50Б расшифровка маркировки:

    АП 50Б-3-МТ-Х-YY-Z:

    АП 50Б – серия выключателя;
    3 – количество максимальных расцепителей тока.

    МТ – комбинированный максимальный расцепитель тока (электромагнитный и тепловой);
    М – электромагнитный максимальный расцепитель тока;
    Т – тепловой максимальный расцепитель тока;
    Х – дополнительный расцепитель:
    Н – минимальный расцепитель напряжения (номинальные напряжения: 110, 127, 220, 380, 400, 415 В переменного тока частотой 50 Гц);
    Д – независимый расцепитель (номинальное напряжение: 110, 127, 220, 230, 240, 380, 400, 415, 440 В переменного тока частотой 50 – 60 Гц);
    О – максимальный расцепитель тока в нулевом проводе;
    YY – климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке – УЗ, ТЗ, ХЛ5; выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ 14255-69-У2, Т2, ХЛ5;
    Z – номинальный ток максимальных расцепителей тока:
    1 – 1,6; 2,5; 4,0 А;
    2 – 6,3; 10,0; 16,0 А;
    3 – 25,0; 40,0; 50,0; 63,0 А.

    Почему выгодно заказать автоматические выключатели в компании «Энергоквант»:

    – подобрать выключатели, идеально подходящие под заданные технические требования помогут высококвалифицированные специалисты;

    – поставки от производителя только проверенной и сертифицированной продукции;

    – специальное исполнение устройств, соответствующее требованиям РМРС и АЭС;

    – возможность формирования защитных каскадов с обеспечением селективности;

    – широкая линейка комплектующих и аксессуаров позволит собрать необходимые узлы для любых технических решений;

    – качество подтверждено сертификатами соответствия Украины.

    Специалисты компании «Энергоквант» успешно проконсультируют вас по всем возникающим вопросам при выборе выключателей-автоматов.

    Для производственных предприятий и монтажных организаций действуют специальные условия.

    Заказать автоматические выключатели АЕ 2046, АЕ 2056М в диапазоне от 10 до 160 ампер на выгодных условиях легко и просто. Звоните: (050) 381-02-10 !

    Автоматические выключатели серии АП50Б: СКАЧАТЬ КАТАЛОГ
