АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ АЕ2040, АЕ2050М,
ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ АЕ205РМ ТУ16-522.064-92

Трехполюсные автоматические выключатели типа АЕ2040, АЕ2050М, выключатели-разъединители (без расцепителей) АЕ205РМ ТУ16-522.064-82 предназначены для применения в электрических цепях переменного тока частоты 50,60:
— выключатели с тепловыми расцепителями без регулировки номинального тока и без температурной компенсации — для защиты от перегрузок н коротких замыканий, для нечастых оперативных включений и отключений линий;
— выключатели с тепловыми расцепителями с регулировкой номинального тока и температурной компенсацией — для защит от перегрузок н коротких замыканий, пуска и остановки «синхронных электродвигателей с короткозамкнутым ротором;
— выключатели-разъединители (без расцепителей) — для проведения тока в нормальном режиме, оперативных включений и отключений указанных цепей, а также пригодны для разъединения.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ
АЕ20ХХХ — XXX — 00X3
АЕ20- условное обозначение серии выключателя;
X — условное обозначение величины номинального тока выключателя: 4-63 А, 5-100 А;
X — условное обозначение числа полюсов н типа максимального расцепителя тока:
3 — трехполюсные с электромагнитными расцепителями
6 — трехполюсные с электромагнитными и тепловыми расцепителями
Р — трехполюсные выключатели-разъединители (без расцепителей);
Х – условное обозначение модификации выключателей на 80 и 100 А в габарите выключателей на 63А — М;
Х — условное обозначение отсутствия или наличия и вида свободных вспомогательных контактов:
1 — без контактов
2 — один замыкающий
3 — один размыкающий
4 — один замыкающий и один размыкающий;
Х-условное обозначение дополнительного расцепителя:
0 — без расцепителя
2 — независимый;
Х- условное обозначение наличия регулировки номинального тока и наличие температурной компенсации:
Р — есть
0 — отсутствует,
00 — условное обозначение степени защиты: IР 00;
ХЗ — обозначение климатического исполнения н категории размещения: УЗ, ТЗ;

Износостойкость выключателя-разъединителя не менее 5000 циклов ВО;
Регулировка номинального тока тепловых расцепителей: от 0,9 Iн до Iн (63,100 А) от 0,9 Iн до 1,15 Iн (16. 50, 80 А)

Выключатели-разъединители кратковременно выдерживают ток (сквозной ток) при длительности его прохождения 1 сек. — 2 кА,
В режиме редких коммутаций включают 10 Iн, отключают 8 Iн, число циклов -5.
Номинальное напряжение независимого расцепителя, В:
постоянного тока: 24, 48, 110*, 220*
переменного тока: 24, 36, 110*, 127, 220*. 230, 240, 380*, 415, 440,
(* предпочтительные значения).
Масса: не более 1,6 кг.
Присоединение внешних проводников в выключателях АБ производится:
— на токи 16 — 63 А без кабельных наконечников при помощи специальных шайб;
— на токи 16 — 80 А с помощью кабельных наконечников по ГОСТ 7386-80 (которые в комплект не входят) сечением до 16 мм2 включительно;
— на 100 А с помощью специальных кабельных наконечников (25 мм2, медных), которые при указании в заказе поставляются в комплекте с выключателями.
Допускается присоединение медными шинами толщиной 2…4 мм, разделанными как указано на рисунке:
Пример записи обозначения трехполюсного выключателя с электромагнитными и тепловыми расцепителями на номинальный ток 40 А, уставкой по току срабатывания 12 Iн, с регулировкой номинального тока тепловых расцепителей и температурной компенсацией бег дополнительного расцепителя с одним свободным размыкающим контактом, для умеренного климата, категория размещения 3: «Выключатель АЕ2046-30Р-00У3, 40 А, 12 Iн».

ЭЛЕКТРОлаборатория

Проверка автомата АЕ 2046

Приветствую, дорогие друзья!

Сегодня короткой строкой о проверке параметров автоматических выключателей серии АЕ 20….

Выключатели данного типа соответствуют требованиям ГОСТ Р 50030.2-2010 Аппаратура распределительная и управления низковольтная. Часть 2. Автоматические выключатели.

Согласно указанного ГОСТа расцепители автоматических выключателей в условиях перегрузки должны действовать следующим образом:

-мгновенного действия или с независимой выдержкой времени должны вызвать размыкание выключателя с погрешностью ±10% значения тока срабатывания токовой уставки при любых значениях токовой уставки расцепителя токов перегрузки.

— с обратнозависимой выдержкой времени (тепловых) при контрольной температуре и 1,05-кратном токе от уставки (условный ток нерасцепления) в условиях нагрузки всех фазных полюсов расцепителя, расцепление должно происходить не ранее чем истечет условное время от холодного состояния, т.е. когда выключатель находится при контрольной температуре. По истечении условного времени нерасцепления значение тока быстро повышают до 1,30-кратной токовой уставки, т.е. до условного тока расцепления, и расцепление должно происходить до истечения условного времени. Условное время составляет 1час для автоматов с In≤63А и 2 часа для автоматов с In>63А.

В условиях короткого замыкания расцепители разделяются на расцепители мгновенного действия и расцепители с независимой выдержкой времени:

— при пропускании через каждый полюс автоматического выключателя тока равного 80% уставки расцепителя расцепитель не должен сработать с начала прохождения тока в течении 0,2с для расцепителей мгновенного действия и удвоенной выдержки времени, указанной изготовителем, для расцепителей с независимой выдержкой времени.

— при пропускании через каждый полюс автоматического выключателя тока равного 120% уставки расцепителя расцепитель должен сработать в течении 0,2с для расцепителей мгновенного действия и удвоенной выдержки времени, указанной изготовителем, для расцепителей с независимой выдержкой времени.

При массовой проверке автоматических выключателей время проверки расцепителей с обратнозависимой выдержкой времени очень велико, поэтому такую проверку проводят в форсированном режиме при 2-3 кратном токе. Параметры такой проверки указываются производителем в паспорте.

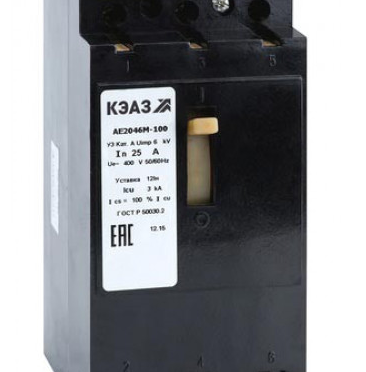

Теперь о выключателе

Структура условного обозначения выключателя

АЕ20Х1Х2Х3Х4–Х5Х6Х7-Х8…А-Х9…Iн-400АС-НРХ10…-Х11Х12-КЭАЗ

АЕ20 Обозначение серии выключателя

Х1 — Цифровой код по наибольшему номинальному току в токовом ряду модификации выключателей: 4 – 63А 5 – 100А

Х2 — Цифровой код расцепителя максимального тока: 3 – для защиты от токов короткого замыкания (электромагнитный) 6 – для защиты от токов перегрузки и токов короткого замыкания (тепловой + электромагнитный) 0 – обобщенное обозначение

Х3Х4 — Обозначение модернизации: отсутствует – базовое исполнение с габаритами 207 75 90 до 63 А М – модификация модернизированного выключателя с габаритами 207 75 90 на токи 80А и 100А. М1 – модификация модернизированного выключателя с габаритами 207 75 90 на ток 125А.

Х5 — Код наличия вспомогательных контактов: 1 – без вспомогательных контактов 2 – один замыкающий контакт (1З) 3 – один размыкающий контакт (1Р) 4 – один замыкающий и один размыкающий контакты (1З+1Р)

Х6 — Наличие независимого расцепителя: 0 – без независимого расцепителя 2 – с независимым расцепителем

Х7 — Наличие регулировки теплового расцепителя: 0 – без регулировки Р – с регулировкой

Х8…А — Номинальный ток расцепителей

Х9…Iн — Уставка расцепителей тока 400АС — Напряжение выключателя и род тока главной цепи НР

Х10 — Напряжение, род тока независимого расцепителя (при его наличии)

Х11Х12 — Климатическое исполнение и категория размещения: У3 или Т3

Уставка по току срабатывания I/In:

12 Iн до 63А включительно;

10 Iн (80; 100; 125А);

5 Iн (63 А для АЕ 2043 и 80; 100 ; 125А для АЕ 2053М и АЕ 2053М1).

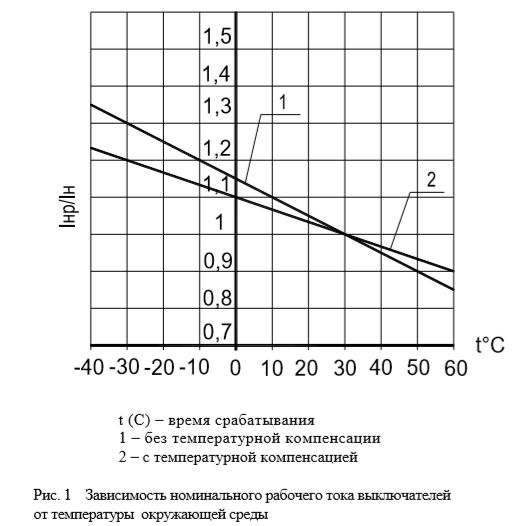

Регулировка номинального тока тепловых расцепителей:

от 0,9 Iн до 1,15 Iн (для выключателей на токи 10…50А);

от 0,9 Iн до Iн (для выключателей на токи 63, 80; 100А).

Регулирование номинального тока тепловых расцепителей выключателей с расцепителями на 63, 80 и 100А выше номинального тока не допускается.

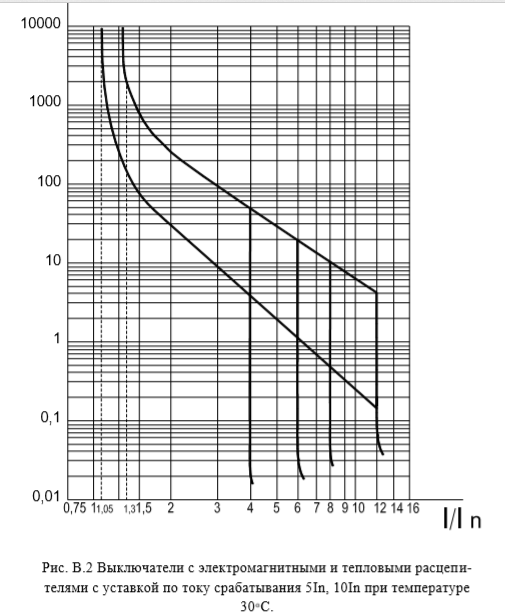

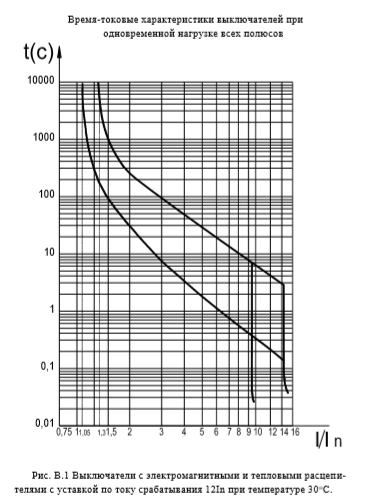

Характеристики максимальных расцепителей тока

Расцепители тока короткого замыкания — электромагнитные мгновенного действия при нагрузке любых двух полюсов:

а) при 0,8 токовой уставки не вызывают размыкание выключателя в течение 0,2 с.

б) при 1,2 токовой уставки обеспечивают размыкание выключателя в течение 0,2 с.

в) при нагрузке каждого полюса отдельно током 1,3 токовой уставки обеспечивают размыкание выключателя в течение 0,2 с.

Расцепители тока перегрузки – тепловые, с обратнозависимой выдержкой времени при контрольной температуре 30 С при нагрузке всех полюсов имеют:

— условный ток нерасцепления — 1,05 Iн;

— условный ток расцепления — 1,3 Iн;

— условное время: – 1 ч. для выключателей с расцепителями на номинальные токи 10…63А; – 2 ч. для выключателей с расцепителями на номинальные токи 80…125А.

Расцепители тока перегрузки при нагрузке каждого полюса отдельно током 2Iн срабатывают за время от 30 до 180 с.

О испытаниях автоматических выключателей читайте в статье: Проверка автоматических выключателей

Надеюсь информация окажется полезной Вам.
