Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?

Сколько киловатт выдержит автомат для силы тока 16 Ампер, на 25, 32, 40, 50, 63 Ампер?

Сколько киловатт нагрузки выдерживают автоматические выключатели для на 1, на 2, на 3, на 6, на 10, на 20 Ампер?

Те самые автоматы могут быть однополюсными, двухполюсными, трёхполюсными 4-х полюсными.

Виды подключения автоматов разные, напряжение в сети может быть и 220-ь Вольт и 380-т.

То есть в начале надо определиться с этими показателями.

Ампер, это единица измерения силы тока (электрического).

Достаточно Амперы умножить на Вольты чтобы выяснить сколько кВт выдерживает автомат.

Та самая мощность, это сила тока умноженная на напряжение.

Автомат 16-ь Ампер, напряжение в сети 220-ь Вольт, подключение однофазное, автомат однополюсной:

Выдержит нагрузку 16 х 220 = 3520 Ватт, округляем в меньшую сторону и получаем 3,5 кВт.

Автомат 25 Ампер, 25 х 220 = 5 500-т Ватт, округляем 5,5 кВт.

32-а Ампера 7040 Ватт, или 7-ь кВт.

50-т Ампер 11000-ь Ватт, или 11 кВт (киловатт).

Или можно воспользоваться специальными таблицами (при выборе автоматов) с учётом мощности и вида подключения, вот одна из них, для ознакомления.

Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?

Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.

Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.

Автоматический выключатель на 1 Ампер выдерживает 200 Ватт. (0.2 кВт)

Автоматический выключатель на 2 Ампера выдерживает 400 Ватт. (0.4 кВт)

Автоматический выключатель на 3 Ампера выдерживает 700 Ватт. (0.7 кВт)

Автоматический выключатель на 6 Ампер выдерживает 1300 Ватт (1.3 кВт)

Автоматический выключатель на 10 Ампер выдерживает 2200 Ватт (2.2 кВт)

Автоматический выключатель на 16 Ампер выдерживает 3500 Ватт (3.5 кВт)

Автоматический выключатель на 20 Ампер выдерживает 4400 Ватт (4.4 кВт)

Автоматический выключатель на 25 Ампер выдерживает 5500 Ватт (5.5 кВт)

Автоматический выключатель на 32 Ампера выдерживает 7000 Ватт (7.0 кВт)

Автоматический выключатель на 40 Ампер выдерживает 8800 Ватт (8.8 кВт)

Автоматический выключатель на 50 Ампер выдерживает 11000 Ватт (11кВт)

Но это продолжительная нагрузка, при привышении которой автомат должен отключится. При коротком же замыкании автомат отключится и при гораздо меньшей мощности потребителя. За это отвечает уже электромагнитный расцепитель.

Значения мощности в киловаттах одинаковы и для однополюсных и для двухполюсных автоматов рассчитанных на одинаковую силу тока используемых в однофазной сети 220 вольт.

ВА04-36 400А

Цена за 1 шт.
в рублях с НДС
Кол-во
по запросу
Читать еще:  Автоматический выключатель 600а иэк

Автоматический выключатель ВА04-36 на номинальный ток 400А

Блочный трехполюсный автоматический выключатель ВА04-36 предназначен для проведения тока в номинальном режиме, отключения тока при коротких замыканиях и перегрузках, а также нечастых оперативных включений и отключений (до 3 раз в час) электрических цепей напряжением до 660 В переменного тока и 220 В постоянного тока.

Автоматические выключатели ВА04-36 устанавливаются в шкафах комплектных распределительных устройств, на панелях и в отдельных шкафах внутренней установки собственных нужд различных объектов народного хозяйства.

Выключатели ВА 04-36 имеют тепловые и электромагнитные максимальные расцепители тока для защиты в зоне токов перегрузки и короткого замыкания. Также выключатели могут поставляться без тепловых и электромагнитных расцепителей.

Электромагнитный максимальный расцепитель тока устанавливается в каждом полюсе выключателя и выполняет функцию мгновенной защиты от тока короткого замыкания.

Тепловой максимальный расцепитель тока имеет биметаллическую пластину, изгибаемую при нагревании ее теплом, выделяющемся при протекании тока и отключающую выключатель при протекании тока перегрузки.

Допускается немедленное повторное включение выключателя после оперативного отключения при нагрузке номинальным током. Промежуток времени до повторного включения выключателя после отключения токов перегрузки или короткого замыкания должен составлять не менее трех минут.

Выключатели ВА04-36 по своим техническим характеристикам и габаритно-установочным размерам являются аналогом выключателей ВА51-35. Различие в данных выключателях только в отключающей способности.

Допускается использование выключателей для нечастых прямых пусков асинхронных электродвигателей. Число циклов ВО в режиме прямого пуска асинхронных двигателей равно 8000.

Допускается подвод напряжения от источника питания с обеих сторон выключателя. При подаче напряжения со стороны выводов предельная коммутационная способность выключателя составляет 50% от номинальной.

Выключатели ВА04-36 изготавливаются в стационарном, врубном или выдвижном исполнении.

Структура условного обозначения ВА04-36-330010-20УХЛ3 400А:

  • ВА — выключатель автоматический
  • 04 — условное обозначение серии
  • 36 — условное обозначение номинального тока
  • 33 — условное обозначение числа полюсов и количества расцепителей тока (30 — три полюса без расцепителей, 33 — три полюса с расцепителями в зоне токов короткого замыкания, 34 — три полюса с расцепителями в зоне токов короткого замыкания и перегрузки, 80 — два полюса без максимальных расцепителей, 83 — два полюса с расцепителями в зоне токов короткого замыкания, 84 — два полюса с расцепителями в зоне токов короткого замыкания и перегрузки)
  • 00 — условное обозначение дополнительных сборочных единиц (00 — без дополнительных сборочных единиц, 11 — со свободными контактами, 12 — с независимым расцепителем, 18 — со свободными контактами и независимым расцепителем)
  • 1 — вид исполнения и тип привод (1 — стационарный с ручным приводом, 2 — врубной с ручным приводом, 3 — стационарный с электромагнитным приводом, 5 — выдвижной с ручным дистанционным приводом, 7 — выдвижной с электромагнитным приводом, 9 — врубной с электромагнитным приводом)
  • 0 — наличие дополнительных механизмов (0 — отсутствуют, 5 — ручной дистанционный привод, 6 — устройство запирания)
  • 20 — степень защиты IP20
  • УХЛ3 — климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1
  • 400А — номинальный ток тепловых максимальных расцепителей тока, А

Технические характеристики выключателя ВА51-35 400А:

Наименование параметраЕдиница изм.Значение
Номинальное напряжениеВ220/690
Номинальный ток тепловых максимальных расцепителей токаА400
Уставка электромагнитного расцепителя токаА4000
Номинальная предельная отключающая способность:
при напряжении 400 ВкА18
при напряжении 690 ВкА10
Номинальная рабочая отключающая способность%50
Номинальная наибольшая включающая способность:
при напряжении 400 ВкА36
при напряжении 690 ВкА17
Износостойкость:
с ручным приводомциклов ВО10000
с электромагнитным приводомциклов ВО10000
под нагрузкойциклов ВО2000
Габаритные размеры (длина x ширина x высота)мм175 х 117 х 114
Масса, не болеекг3,0

Автоматические выключатели ВА04-36 дополнительно комплектуются:

  • вспомогательными контактами (ВК)
  • независимым рацепителем (НР)
  • ручным дистанционным приводом для оперирования через дверь (РДП)
  • электромагнитным приводом (ЭП)
  • клеммной крышкой
  • устройством запирания выключателя в положении «Отключено»
  • расширительными контактами и межполюсными изоляционными перегородками

Независимый расцепитель обеспечивает отключение выключателя при подаче на выводы его катушки переменного тока напряжением 110-660 В, или постоянного тока напряжением 24,110,220 В. Независимый расцепитель отключает автоматический выключатель в любых рабочих условиях, когда питающее напряжение составляет от 70% до 120% от номинального напряжения. Независимый расцепитель допускает 10 отключений выключателя подряд. Время отключения выключателя независимым расцепителем — не более 0,04 с. Мощность, потребляемая независимым расцепителем за время срабатывания, не превышает 600 ВА. Режим работы независимого расцепитея — кратковременный. Для исключения повреждения НР рекомендуется его использование в комбинации с блок-контактом, снимающим напряжение с катушки НР после срабатывания автоматического выключателя.

Читать еще:  Блок для батареек с выключателем

Ручной дистанционный привод (РДП) с запирающим устройством в положении «отключено» крепится на передней стороне двери распределительного устройства, его рукоятка кинематически связана с ручкой выключателя, что позволяет оперировать выключателем при закрытой двери распределительного устройства. Масса РДП не более 0,85 кг.

Электромагнитный привод (ЭП) обеспечивает оперирование автоматическим выключателем когда питающее напряжение составляет от 85% до 120% номинального напряжения.
Конструкция ЭП допускает возможность ручного оперирования выключателем при отсутствии напряжения в цепи привода.
Номинальное напряжение ЭП 230 В либо 400В переменного тока частоты 50 Гц.
Потребляемая ЭП мощность не превышает 1,5 кВт
Масса автоматического выключателя с электромагнитным приводом не превышает 4 кг.

Устройтво для запирания ручки выключателя в положении «отключено» используется для обеспечения безопасности людей при ремонте и обслуживании оборудования.

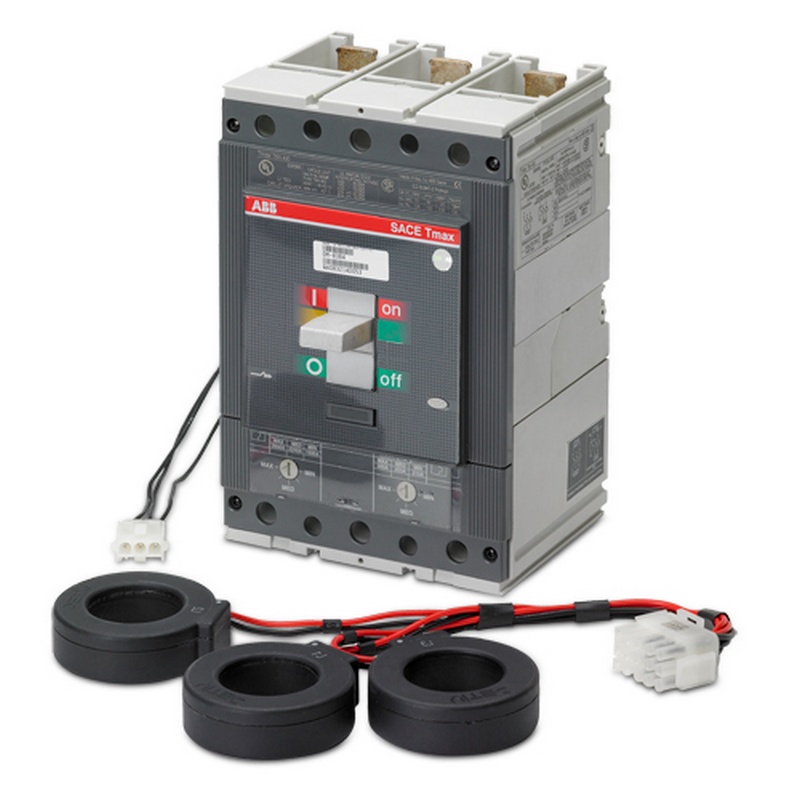

3-полюсный автоматический выключатель APC 400 А Symmetra PX250/500 кВт, PD3P400AT5B

3-полюсный автоматический выключатель APC 400 А Symmetra PX250/500 кВт, PD3P400AT5B

  • Описание
  • Характеристики
  • Оплата и доставка
  • Документы
  • Отзывы
  • Задать вопрос

Описание

3-полюсный автоматический выключатель, 400 А, тип T5 для Symmetra PX250/500 кВт.

Характеристики

Оплата и доставка

Мы работаем по предоплате и в кредит. Доставляем товар в любую точку России. Доставка по Москве бесплатная при сумме заказа от 40 000 ₽, или 500 ₽, если сумма заказа меньше. Все цены указаны в рублях и включают НДС 20% (кроме лицензий на ПО).

Вы можете произвести оплату на сайте после оформления заказа и одобрения его менеджером следующими способами:

  • Банковской картой (Visa, MasterCard, Maestro, МИР).
  • Банковским переводом для юр. и физ. лиц по выставленному счету.
  • По частям через платёжный сервис ЮMoney.
  • Электронными деньгами через платёжный сервис ЮMoney.

Вся информация, опубликованная на сайте andpro.ru, в т.ч. цены товаров, описания, характеристики и комплектации не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ и носят исключительно справочный характер. Договор оферты заключается только после подтверждения исполнения заказа сотрудником АНД-Системс или АНД-Софт.

Обращаем ваше внимание, что в связи с санкциями Американские и Европейские производители не поставляют свою продукцию в республику Крым, а также компаниям, находящимся в санкционном списке. Вендоры могут аннулировать лицензии при выявлении нарушений.

Интернет-сайт andpro.ru и ООО «АНД-Системс» работают в полном соответствии с ФЗ 152 «О персональных данных».

Документы

  • 3-полюсный автоматический выключатель APC PD3P400AT5B DATASHEETРазмер: 688.9 КБ

Отзывы

Мы будем признательны, если вы оставите свой отзыв и поделитесь с пользователями опытом использования товара.

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.

PKZM01-20 автомат защиты двигателей

Срок поставки: по запросу

Цена товара: Нашли дешевле?

  • Крупный опт

    Для снабженца

    Если у Вас есть полный перечень необходимого оборудования вы можете отправить заявку целиком через форму на нашем сайте

    Описание, каталоги и инструкции
    • Технические характеристики
    • Описание товара
    • Оплата
    • Доставка
    ПроизводительEATON
    Тип (общие)автомат защиты двигателей
    Масса, кг0,320
    Объем, дм 30,377
    Диапазон регулировок теплового расцепиеля Ir, A16 — 20
    Макс. мощность двигателя АС3, 230В, кВт5.5
    Макс. мощность двигателя АС3, 400В, кВт9
    Количество полюсов3
    Макс. мощность двигателя АС3, 690В, кВт15
    Максимальная отключающая способность, кА50
    МодельPKZM01-20
    Объём, дм 30,377
    Расцепитель КЗ Irm, А280
    Техника присоединенияВинтовые клеммы
    Номинальный ток Iu, A20
    Тип расцепителяТепловой и электромагнитный

    Для юридических лиц Наша компания работает по безналичному расчету с юридическими лицами. В стоимость товара включен НДС 20%. Оплата товара производится на основании выставленного счета или Договора поставки.

    Для физических лиц Также можно оплатить товар от физического лица через любой банк. Для этого также выставляется счет на оплату на физическое лицо и заключается Договор.

    Получить приобретенный товар можно несколькими способами:

    Курьерская доставка Наши курьеры доставляют небольшие заказы до адреса.

    Доставка собственным транспортом Мы осуществляем доставку заказов автотранспортом до двери по Москве и Московской области

    Доставка транспортной компанией в регионы Бесплатно довозим заказ до терминала транспортной компании с последующей отправкой в регионы

    Самовывоз Забрать товар с нашего склада по адресу г. Москва, ул. Перовская д. 61/2, стр.1

    Оставьте свои контактные данные и наш менеджер свяжется с вами в ближайшее время.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
