Автоматические выключатели переменного тока до 1000в
Проверка автоматических выключателей
Проверка автоматических выключателей напряжением до 1000В
Проверка автоматических выключателей напряжением до 1000 В любого типа, класса и с любым типом расцепителя и количеством полюсов проводится в установленные технической документацией сроки, но не реже, чем один раз в 3 года.
От работоспособности устройств зависит надежность защиты электрических цепей. Проверяют их по утвержденной методике на специальном стенде перед вводом в эксплуатацию, в процессе эксплуатации, после капитальных и текущих ремонтов, а также после профилактических работ и испытаний.
Автоматические выключатели должны надежно осуществлять защиту от таких факторов:
- поражения электрическим током при коротких замыканиях (к.з.);
- перегрузок;
- снижения напряжения ниже допустимой величины;
- при повреждении изоляции проводников.
Достигаются эти условия путем автоматического отключения питания за определенный строго нормированный период времени, который указывается производителем автоматического выключателя на его корпусе и в сопроводительной документации.
Отклонение времени срабатывания от нормируемой величины является первопричиной для его браковки. Особенности проверки Проверка начинается с визуального осмотра автоматического выключателя. На корпусе аппарата должна быть четко видна и хорошо читаться маркировка, он не должен иметь видимых дефектов и не плотностей прилегания своих частей, а также его зажимы должны быть в рабочем состоянии. Далее вручную необходимо выполнить несколько операций включения и выключения аппарата. Только после этого переходят к операции прогрузки в нескольких режимах, которые установлены нормативными документами для каждого конкретного типа выключателя.
Каждый аппарат имеет свою времятоковую характеристику. Благодаря ей прослеживается зависимость тока нагрузки от времени срабатывания расцепителя (теплового, независимого, электромагнитного). На устройство подается ток искусственного короткого замыкания необходимой величины и фиксируется время срабатывания защиты. Эти данные сравниваются с характеристиками, указанными производителем. Согласно требованиям ГОСТ 50345-2010 выполняется в форсированном режиме 2-х или 3-х кратное превышениеуказанного на корпусе номинального тока расцепителя за определенное времявсего изделия в целом и каждого расцепителя по отдельности (для устройств с тепловыми и электромагнитными расцепителями). Только в этом случае можно говорить о работоспособности автоматического выключателя. Для каждого типа выключателя и расцепителя время срабатывания не должно превышать указанного компанией-производителем. При чем, необходимо учитывать, что производитель указывает их для случая одновременной нагрузки испытательным током всех полюсов устройства, соединенных последовательно.

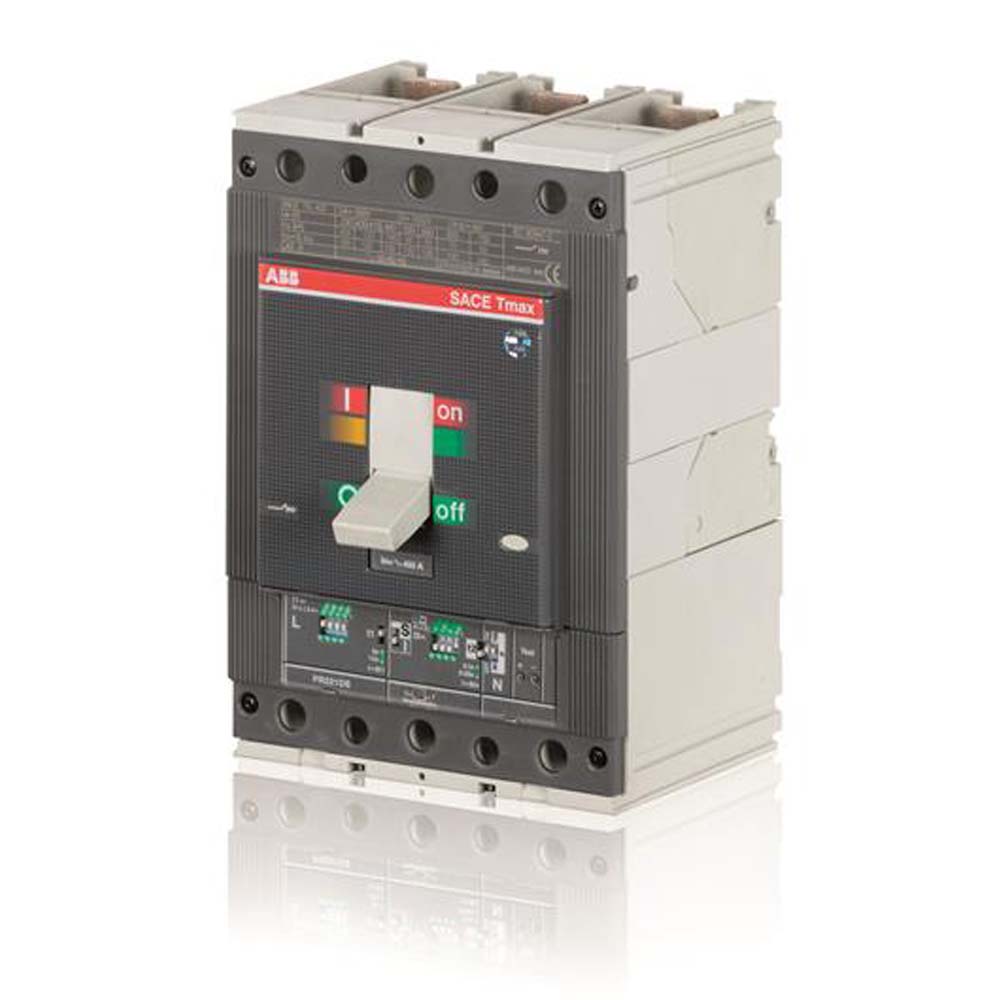

Выключатель автоматический до 1000В переменного тока T5L 400 PR222DS/PD-LSIG 400 3pFFC1000VAC с модулем передачи данных Modbus
Артикул: 1SDA054538R5
| Производитель | ABB |
| Сертификат | RU C-IT.ME77.B01734 |
| Количество силовых полюсов | 3 |
| Номинальный ток,А | 400 |
| Степень защиты | IP20 |
| Исполнение | Стационарное |
| Способ монтажа | Монтажная плата |
| Номинальное напряжение, В | 1000 |
Характеристики
| Артикул | 1SDA054538R5 |
| Производитель | ABB |
| Сертификат | RU C-IT.ME77.B01734 |
| Количество силовых полюсов | 3 |
| Номинальный ток,А | 400 |
| Степень защиты | IP20 |
| Исполнение | Стационарное |
| Способ монтажа | Монтажная плата |
| Номинальное напряжение, В | 1000 |
| Род тока | Переменный (AC) |
| Материал проводника | Cu |
| Номинальная отключающая способность, кA (AC) (IEC/EN 60898) | 120 |
| Механическая износостойкость (кол-ко циклов) | 20000 |
| Тип расцепителя | Электронный |
| Коммутационная износостойкость (кол-во циклов) | 7000 |
| Вид привода | Ручной |
| Тип дополнительного расцепителя | Нет |
| Номинальный ток корпуса, А | 400 |
| Вес | 5,8 |
| Объем | 0,0167 |
| Страна | Италия |
Самовывоз со складов продукции в Москве, Санкт-Петербурге, Хабаровске, Уфе и Владивостоке — бесплатно.
Доставка по городу и до транспортной компании при заказе от 50 тысяч рублей — бесплатно.
В остальных случаях — стоимость доставки договорная.
Для физических лиц:
Оплата по счету онлайн, используя приложения банков (например, «Сбербанк on-line») или в отделении любого банка через оператора. Подтверждением вашей оплаты является электронное почтовое уведомление, пришедшее после оплаты. Для того, чтобы был выставлен счет необходимо предоставить: ИНН, паспортные данные, информацию о прописке, адрес электронной почты и телефон.
Для юридических лиц:
Оплата по выставленному счету через банковский перевод.
Т4 Автоматические выключатели для применения при напряжении до 1150 В (перем. тока) и 1000 В (пост. тока) производства ABB
Файлы
- Обзор
| Код | Артикул | Тип | Описание | Заказать |
|---|---|---|---|---|
| 242372 | 1SDA054497R1 | SAC 1SDA0 54497 R1 | Выключатель автоматический до 1000В пост. или 1150В перем. тока T4V 250 TMD 32-320 4p F FC 1150V AC — 1000 V DC | Заказать |
| 242373 | 1SDA054498R1 | SAC 1SDA0 54498 R1 | Выключатель автоматический до 1000В пост. или 1150В перем. тока T4V 250 TMD 50-500 4p F FC 1150V AC — 1000 V DC | Заказать |
| 242374 | 1SDA054499R1 | SAC 1SDA0 54499 R1 | Выключатель автоматический до 1000В пост. или 1150В перем. тока T4V 250 TMA 80-800 4p F FC 1150V AC — 1000 V DC | Заказать |
| 242375 | 1SDA054500R1 | SAC 1SDA0 54500 R1 | Выключатель автоматический до 1000В пост. или 1150В перем. тока T4V 250 TMA 100-1000 4p F FC HV | Заказать |
| 242376 | 1SDA054501R1 | SAC 1SDA0 54501 R1 | Выключатель автоматический до 1000В пост. или 1150В перем. тока T4V 250 TMA 125-1250 4p F FC HV | Заказать |
| 242377 | 1SDA054502R1 | SAC 1SDA0 54502 R1 | Выключатель автоматический до 1000В пост. или 1150В перем. тока T4V 250 TMA 160-1600 4p F FC HV | Заказать |
| 242378 | 1SDA054503R1 | SAC 1SDA0 54503 R1 | Выключатель автоматический до 1000В пост. или 1150В перем. тока T4V 250 TMA 200-2000 4p F FC HV | Заказать |
| 242379 | 1SDA054504R1 | SAC 1SDA0 54504 R1 | Выключатель автоматический до 1000В пост. или 1150В перем. тока T4V 250 TMA 250-2500 4p F FC HV | Заказать |
| 242329 | 1SDA054505R1 | SAC 1SDA0 54505 R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR221DS-LS/I In=100 3p FFC1000VAC | Заказать |
| 242330 | 1SDA054506R1 | SAC 1SDA0 54506 R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR221DS-I In=100 3p FFC 1000VAC | Заказать |
| 242331 | 1SDA054507R1 | SAC 1SDA0 54507 R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222DS/P-LSI In100 3p FFC1000VAC | Заказать |
| 242332 | 1SDA054508R1 | SAC 1SDA0 54508 R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222DS/P-LSIG In100 3pFFC1000VAC | Заказать |
| 242333 | 1SDA054509R1 | SAC 1SDA0 54509 R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR221DS-LS/I In250 3p FFC 1000VAC | Заказать |
| 242334 | 1SDA054510R1 | SAC 1SDA0 54510 R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR221DS-I In250 3p FFC1000V AC | Заказать |
| 242335 | 1SDA054511R1 | SAC 1SDA0 54511 R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222DS/P-LSI In250 3pFFC 1000VAC | Заказать |
| 242336 | 1SDA054512R1 | SAC 1SDA0 54512 R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222DS/P-LSIG In250 3pFFC1000VAC | Заказать |
| 242337 | 1SDA054513R1 | SAC 1SDA0 54513 R1 | Выключатель автоматический до 1150В переменного тока T4V 250 PR221DS-LS/I In=100 3p F FC 1150 V AC | Заказать |
| 242338 | 1SDA054514R1 | SAC 1SDA0 54514 R1 | Выключатель автоматический до 1150В переменного тока T4V 250 PR221DS-I In=100 3p F FC 1150 V AC | Заказать |
| 242339 | 1SDA054515R1 | SAC 1SDA0 54515 R1 | Выключатель автоматический до 1150В переменного тока T4V 250 PR222DS/P-LSI In=100 3pF FC 1150 V AC | Заказать |
| 242340 | 1SDA054516R1 | SAC 1SDA0 54516 R1 | Выключатель автоматический до 1150В переменного тока T4V 250 PR222DS/P-LSIG In=100 3p F FC 1150 V AC | Заказать |
| 242341 | 1SDA054517R1 | SAC 1SDA0 54517 R1 | Выключатель автоматический до 1150В переменного тока T4V 250 PR221DS-LS/I In=250 3p F FC1150 V AC | Заказать |
| 242342 | 1SDA054518R1 | SAC 1SDA0 54518 R1 | Выключатель автоматический до 1150В переменного тока T4V 250 PR221DS-I In=250 3p F FC 1150 V AC | Заказать |
| 242343 | 1SDA054519R1 | SAC 1SDA0 54519 R1 | Выключатель автоматический до 1150В переменного тока T4V 250 PR222DS/P-LSI In=250 3p F FC 1150 V AC | Заказать |
| 242344 | 1SDA054520R1 | SAC 1SDA0 54520 R1 | Выключатель автоматический до 1150В переменного тока T4V 250 PR222DS/P-LSIG In=250 3p F FC 1150 V AC | Заказать |
| 242364 | 1SDA063410R1 | SAC 1SDA063410R1 | Выключатель автоматический до 1150В перем. тока T4V 250 TMD 32-320 3p F FC Cu | Заказать |
| 242365 | 1SDA063411R1 | SAC 1SDA063411R1 | Выключатель автоматический до 1150В перем. тока T4V 250 TMD 50-500 3p F FC Cu | Заказать |
| 242366 | 1SDA063412R1 | SAC 1SDA063412R1 | Выключатель автоматический до 1150В перем. тока T4V 250 TMA 80-800 3p F FC Cu | Заказать |
| 242367 | 1SDA063413R1 | SAC 1SDA063413R1 | Выключатель автоматический до 1150В перем. тока T4V 250 TMA 100-500…1000 3p F FC Cu | Заказать |
| 242368 | 1SDA063414R1 | SAC 1SDA063414R1 | Выключатель автоматический до 1150В перем. тока T4V 250 TMA 125-625…1250 3p F FC Cu | Заказать |
| 242369 | 1SDA063415R1 | SAC 1SDA063415R1 | Выключатель автоматический до 1150В перем. тока T4V 250 TMA 160-800…1600 3p F FC Cu | Заказать |
| 242370 | 1SDA063416R1 | SAC 1SDA063416R1 | Выключатель автоматический до 1150В перем. тока T4V 250 TMA 200-1000…2000 3p F FC Cu | Заказать |
| 242371 | 1SDA063417R1 | SAC 1SDA063417R1 | Выключатель автоматический до 1150В перем. тока T4V 250 TMA 250-1250…2500 3p F FC Cu | Заказать |
| 242348 | 1SDA063418R1 | SAC 1SDA063418R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR221DS-LS/I In=100 4p FFC1000VAC | Заказать |
| 242349 | 1SDA063419R1 | SAC 1SDA063419R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR221DS-I In=100 4p FFC 1000VAC | Заказать |
| 242350 | 1SDA063420R1 | SAC 1SDA063420R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222DS/P-LSI In100 4p FFC1000VAC | Заказать |
| 242351 | 1SDA063421R1 | SAC 1SDA063421R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222DS/P-LSIG In100 4pFFC1000VAC | Заказать |
| 242352 | 1SDA063422R1 | SAC 1SDA063422R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR221DS-LS/I In=250 4p FFC1000VAC | Заказать |
| 242353 | 1SDA063423R1 | SAC 1SDA063423R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR221DS-I In=250 4p FFC 1000VAC | Заказать |
| 242354 | 1SDA063424R1 | SAC 1SDA063424R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222DS/P-LSI In250 4p FFC1000VAC | Заказать |
| 242355 | 1SDA063425R1 | SAC 1SDA063425R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222DS/P-LSIG In250 4pFFC1000VAC | Заказать |
| 242356 | 1SDA063426R1 | SAC 1SDA063426R1 | Выключатель автоматический до 1000В переменного тока T4V 250 PR221DS-LS/I In=100 4p FFC1000VAC | Заказать |
| 242357 | 1SDA063427R1 | SAC 1SDA063427R1 | Выключатель автоматический до 1000В переменного тока T4V 250 PR221DS-I In=100 4p FFC 1000VAC | Заказать |
| 242358 | 1SDA063428R1 | SAC 1SDA063428R1 | Выключатель автоматический до 1000В переменного тока T4V 250 PR222DS/P-LSI In100 4p FFC1000VAC | Заказать |
| 242359 | 1SDA063429R1 | SAC 1SDA063429R1 | Выключатель автоматический до 1000В переменного тока T4V 250 PR222DS/P-LSIG In100 4pFFC1000VAC | Заказать |
| 242360 | 1SDA063430R1 | SAC 1SDA063430R1 | Выключатель автоматический до 1000В переменного тока T4V 250 PR221DS-LS/I In=250 4p FFC1000VAC | Заказать |
| 242361 | 1SDA063431R1 | SAC 1SDA063431R1 | Выключатель автоматический до 1000В переменного тока T4V 250 PR221DS-I In=250 4p FFC 1000VAC | Заказать |
| 242362 | 1SDA063432R1 | SAC 1SDA063432R1 | Выключатель автоматический до 1000В переменного тока T4V 250 PR222DS/P-LSI In250 4p FFC1000VAC | Заказать |
| 242363 | 1SDA063433R1 | SAC 1SDA063433R1 | Выключатель автоматический до 1000В переменного тока T4V 250 PR222DS/P-LSIG In250 4pFFC1000VAC | Заказать |
| 242345 | 1SDA063434R1 | SAC 1SDA063434R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222MP In=100 3p FFC1000VAC | Заказать |
| 242346 | 1SDA063435R1 | SAC 1SDA063435R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222MP In=160 3p FFC1000VAC | Заказать |
| 242347 | 1SDA063436R1 | SAC 1SDA063436R1 | Выключатель автоматический до 1000В переменного тока T4L 250 PR222MP In=200 3p FFC1000VAC | Заказать |
© 2010-2018. Права принадлежат ООО «Акспром»
38 Коммутационные аппараты напряжением до 1000в
Лекция 12: «коммутационные аппараты напряжением до 1000в».
Неавтоматические выключатели. Предназначены для соединения отдельных обесточенных частей от напряжения или для ручного включения и отключения электрической цепи в нормальных режимах при токах, не превышающих 0.2-1 номинального тока выключателя. К ним относятся неавтоматические выключатели рубящего типа (рубильники) и пакетные выключатели и переключатели. Переключатель – это контактный коммутационный аппарат, предназначенный для переключения электрических цепей. В распределительных устройствах до 1кВ и слаботочных цепях автоматики широкое применение получили пакетные переключатели и выключатели. Пакетные выключатели и переключатели серий ПВ и ПМ выпускаются одно-, двух- и трёхполюсными на номинальные токи 20-400А постоянного тока при напряжении 220В и 63-250А переменного тока при напряжении 380В. наибольшая частота отключения в час – 300. При переключении исключается выброс пламени и газов. Контактная система позволяет управлять одновременно большим количеством цепей. Пакетные выключатели не обеспечивают видимого разрыва цепи, поэтому в некоторых цепях устанавливают рубильники. Рубильник предназначен для ручного включения и отключения цепей постоянного и переменного тока напряжением не выше 1кВ. по конструкции различают одно-, двух- и трёхполюсные рубильники. Важнейшей частью рубильника являются контакты. Обычно применяются контакты рубящего типа, нажатие которых обеспечивается специальными стальными пружинами. Гашение дуги постоянного тока происходит за счёт её механического растягивания. При больших токах электрическая дуга перемещается за счёт электродинамических сил. Гашение дуги переменного тока выполняется за счёт околокатодной электрической прочности (150-250В), в которой наблюдается при переходе тока через нуль. Выбор рубильников производится:
1. По напряжению установки: Uуст £ Uном;
2. По току: Iнорм £ Iном; Iмакс £ Iном;
3. По конструкции, роду установки;
4. По электродинамической стойкости: iу £ iпр,с ; Iп,о £ Iпр,с где iпр,с, Iпр,с — предельный сквозной ток КЗ (амплитуда и
5. По термической стойкости: Вк £ I 2 T×tT
Рекомендуемые файлы
2. Предохранители. Предохранитель – это коммутационный электрический аппарат, предназначенный для отключения защищаемой цепи разрушением специальных токоведущих частей под действием тока, превышающего определённые значения. В большинстве предохранителей отключение цепи происходит за счёт расплавления плавкой вставки. Замена перегоревшей плавкой вставки на исправную производится в ручную или автоматически заменой всего предохранителя. Предохранитель включается последовательно в защищаемую цепь, для создания видимого разрыва перед ним устанавливается рубильник. Основными элементами предохранителя являются корпус, плавкая вставка, контактная часть, дугогасительное устройство и дугогасительная среда. Предохранители изготавливаются на напряжение переменного тока 36, 220, 380, 660В и постоянного тока 24, 110, 220, 440. Предохранители характеризуются номинальным током плавкой вставки, то есть током, на который рассчитана плавкая вставка для длительной работы. В один и тот же корпус предохранителя могут быть вставлены плавкие элементы на различные номинальные токи, поэтому предохранитель характеризуется номинальным током предохранителя. Предохранители до 1кВ выпускаются а номинальные токи до 1000А. При перегрузках или КЗ температура вставки увеличивается и она расплавляется. Чем больше протекающий ток, тем меньше время плавления. Это зависимость называется защитной (ампер — секундной) характеристикой предохранителя. Для уменьшения времени срабатывания предохранителя применяются плавкие вставки из разного материала, специальные формы, а также используется металлургический. Наиболее распространёнными материалами плавких вставок являются медь, цинк, алюминий, свинец и серебро. Наибольший ток, который плавкий предохранитель может отключить без повреждений, называется предельным током отключения. Предохранители получили широкое применение в промышленных электроустановках, на электростанциях, подстанциях, в быту. По конструкции они могут быть типа ПР-2, ПН-2, ПП-17, ПП-31 и другие. Предохранители выбираются по напряжению, по току предохранителя, по номинальному току плавкой вставки и проверяются по предельно отключаемому току.
3. Автоматический выключатель предназначен для коммутации цепей при аварийных режимах, а также нечастых оперативных включений и отключений электрических цепей. Автоматический выключатель изготовляют для цепей переменного до 1000В и постоянного тока дол 440В одно-, двух-, трёх- и четырёхполюсные на номинальные токи от 6.3 до 6300А. Автоматические выключатели имеют реле прямого действия, называемые расцепителями, которые обеспечивают отключение при перегрузках, КЗ, снижении напряжения. Отключение моет происходить без выдержки времени и с выдержкой времени. Время отключения для нормальных выключателей составляет 0.02 – 1 секунды, быстродействующих выключателей до 0.005 секунды. Автоматические выключатели изготовляют с ручным и двигательным приводом, в стационарном или выдвижном исполнении.
Выбор автоматов производится:
1. По напряжению установки: Uуст £ Uном;
2. По току: Iнорм £ Iном; Iмакс £ Iном;
1. По конструктивному исполнению;
2. По предельно отключаемому току Iп,о £ Iоткл ;
3. По включаемому току iуд £ Iвкл.мах ;
4. По постоянной времени затухания апериодической составляющей тока КЗ Та £ Та.ном.
4. Контакторы и пускатели. Контактор – это двухпозиционный коммутационный аппарат с самовозвратом, предназначенный для частых коммутаций токов, не превышающих токи перегрузки, и приводимые в действие приводом. Контакторы изготавливаются на токи 4-4000А, на напряжение 220, 440, 750В постоянного и 380, 660 переменного тока. Контакторы могут быть одно- и пятиполюсными. Включение контактной системы выполняется электромагнитом. Контакторы могут быть рассчитаны на работу в прерывисто – продолжительном, продолжительном, повторно – кратковременном или кратковременном режиме. Контакторы не имеют устройств, реагирующие на перегрузки или КЗ. Эту функцию выполняют предохранители и автоматы, последовательно включаемые с контактором. Во включённом положении контактор удерживается электромагнитом. Основными элементами контакторов являются главные контакты, дугогасительное устройство, электромагнитная система и вспомогательные контакты.
Если Вам понравилась эта лекция, то понравится и эта — 14 Элементы структурного программирования.
Выбор контактов и магнитных пускателей производится:
1. По напряжению установки: Uуст £ Uном;
2. По току: Iнорм £ Iном; Iмакс £ Iном;
3. По мощности подключаемых электродвигателей;
