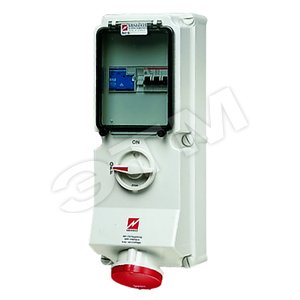

Розетка настенная механическая блокировка DUO автомат УЗО 16А 3Р+N+E IP44

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Не забудьте купить

Сальник с разгрузкой натяжения AKM 32 15-21мм IP66/IP67/IP69 серый стойкий к УФ Hensel (AKM 32)

Сальник с разгрузкой натяжения AKM 40 19-28мм IP66/IP67/IP69 серый стойкий к УФ Hensel (AKM 40)

Вилка кабельная 16А 3Р+N+E IР44 переносная 400В AM-TOP

Вилка кабельная 16А 3Р+N+E IP44 ProTOP

Вилка кабельная 16А 3Р+N+E IР44 переносная безвинтовые клеммы 400В

Вилка кабельная 32А 3Р+N+Е IР44 переносная 380В 025

Розетка кабельная 32А 3Р+N+Е IР44 на поверхность 380В 125

Вилка кабельная 32А 3Р+PE IР44 переносная 380В 024

Это также называют: Силовые разъемы,силовая розетка,розетка силовая,настенная розетка,розетка настенная,розетка с механической блокировкой,розетка с блокировкой,разъемы CEE,розетка CEE,розетка с автоматом,силовая розетка с автоматом,розетка с автоматическим выключателем,силовая розетка с автоматическим выключателем,розетка с защитой

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Розетка трёхфазная

Для обеспечения напряжением передвижной силовой электроустановки используется вилка с розеткой. Подключение трёхфазной розетки необходимо выполнить через автомат защиты к сети 380 вольт.

Независимо от места установки, конструкции, крепления и способа монтажа, они должны иметь одинаковые параметры, быть единым целым. На рис. выше показаны разнообразные розетки.

Требования к силовым штепсельным соединениям

Выпускаемые разъёмы должны по конструкции и параметрам соответствовать «ГОСТ IEC 60309-2-2016 Вилки, штепсельные розетки», «ГОСТ 14254-96 Степень защиты», согласно которым к вилкам и розеткам предъявляются следующие требования:

1. надёжность контактов,
2. хорошая изоляция между контактами и корпусом,
3. защита от проникновения к токоведущим частям пыли и влаги,
4. блокировка от подключения не парной вилки,
5. изготовлены из негорючего материала,
6. механическая фиксация после подключения.

В экстремальных условиях предъявляются дополнительные параметры, например, на взрывоопасных объектах, с агрессивной средой, повышенной влажностью, с резкими перепадами температуры, при повышенных механических воздействиях. В этих случаях требуется для конструкции разъёма указать соответствующую группу Мх – механического исполнения по ГОСТ 17516.1.

На надёжности или безотказности разъёма во время эксплуатации отрицательно сказываются факторы такие, как образование изолирующей плёнки, коррозия, вибрация, удары, морской туман, загрязненный воздух: дым и пыль, ультрафиолетовые излучения, воздействие грибков и бактерий. Для тропических районов необходимо использовать разъём в тропическом исполнении.

Конструкция электроразъёма обеспечивает надёжную и безопасную работу при нормальной эксплуатации. Согласно ГОСТУ, соединители классифицируются по:

• l напряжению по сетке от 20 до 380-650 вольт;
• l току от 16 до 200 ампер;
• l назначению: штепсельные или переносные;
• l степени защиты от влаги: на брызго,- и водонепроницаемость. Уровень защиты обозначается как IP и находится в пределах от 23 до 69. Чем выше значение, тем устройство более защищённое;
• l существованию заземления: с наличием заземляющего контакта или без него;
• l методу крепления к нему кабеля: разборные и не разборные;
• l блокировке: механическая или электрическая блокировка, без блокировки.

Маркировка и электрические параметры

Основные технические характеристики указываются в паспорте и на корпусе розетки. К ним относятся: логотип производителя, степень защиты, род тока, максимальный ток и напряжение. Пример обозначения на корпусе показан на рис. ниже.

В паспорте отмечаются технические данные более подробно: изготовитель, сорт товара, соответствие ГОСТу. Нанесённая маркировка должна быть легко читаемой.

Перечень параметров, которые должны быть указаны в паспорте на разъём:

1. Диапазон рабочего напряжения – 380-415 В вольт;
2. Допустимый ток – ХА;
3. Рабочая частота сети – Х Гц;
4. Место расположения заземляющего контакта – h х;
5. Рабочая температура – от –40 °C до +50 °C;
6. Защита – IPхх.

На корпусе разъёма указываются его характеристики 8 разрядным кодом, например:

Раскодировка кода разъёма:

1. Х1 – обозначает тип изделия и принимает значения:

• 0 – если вилка для кабеля (переносная),
• 1 – розетка накладная (для наружной установки),
• 2 – розетка для кабеля,
• 3 – розетка с фланцем,
• 4 – розетка для наружной установки, фланцевая,
• 5 – вилка для наружной установки,
• 6 – вилка с фланцем.

1. Х2–предельный ток:

• 1 – на 16А,
• 2 – на 32А,
• 3 – на 63А,
• 4 – на 125А.

1. Х3 – количество электроконтактов:

• 3 – 3 контакта,
• 4 – 4 то же,
• 5 – 5 то же.

1. Х4 – максимальный ток, Х А;
2. Х5 – место расположения заземляющего контакта, 0h — 12h;
3. Х6 – рабочее номинальное напряжение;
4. Х7 – соответствие обозначений электроконтактов:

• 2P + PE – 3 контактный,
• 3P +N – три и общий,
• 3P + N + PE – 5 контактный.

1. Х8 – индекс защиты, IP =00 — 68.

Например, один из вариантов – розетка с обозначением 113-16А-6h-220AC-2P+PE-IP44, расшифровывается как: наружная, 3х фазная, на 16 А, позиция земляного контакта 6h условно показывает положение часовой стрелки, однофазная, обозначение контактов P – (phase) фаза, N – (neutral) нейтраль и Е – (Earth) земля, 44я степень защиты, для монтажа на поверхность.

В позиции Х5 показывается, где расположен N контакт, по отношению к другим. На рис. ниже изображены варианты расположения N контакта, в зависимости от типа разъёма.

На позиции Х8 отмечается уровень защиты разъёма от воздействия внешней среды. Согласно ГОСТ 14254-96, уровень защиты обозначается как IP – это сокращённое обозначение от International Protectio, то есть внутренняя защита состоит из двух разрядов. Первый говорит об уровне защиты разъёма от частиц пыли. Второй – это уровень защиты от проникновения влаги, то есть это защита от большинства атмосферных воздействий: влаги, снега, дождя. Они отрицательно влияют на контакты, особенно под открытым небом. Защитные методы направлены на выполнение требований техники безопасности. На рис. ниже показаны степени защиты соединителей.

Согласно международного стандарта, корпуса выпускаются разных цветов, в зависимости от предназначения.

По цвету корпуса коннектора можно определить, на какие электрические параметры он изготовлен:

• l Жёлтый – для частоты 50 и 60 Гц и U = 100-130 В;
• l Фиолетовый – U = 20-25 В;
• l Белый – U = 40 — 50 В;
• l Синий – U = 200 до 250 В;
• l Оранжевый – U =125 до 250 В;
• l Красный – U = 380 до 480 В;
• l Чёрный – U = 500 до 690 В;
• l Серый – U = 277 В, но 2 полюса;
• l Зелёный – для f выше частоты 60 Гц и напряжение свыше 50 В.

Чаще используется красный цвет корпуса на 380В и выше, синий цвет – до 220В.

Конструкция

С момента создания оперативно разъединяющих соединений внешний вид их почти не менялся. Производители в основном работают над повышением надёжности.

Основными составными частями разъёма являются: основание корпуса, защитная крышка, изолирующая колодка с контактами круглого (игольчатого) или ножевого типа и уплотнительного сальника (кольца). Конструкция корпуса зависит от назначения разъёма: для наружной установки или для кабеля (переносная).

Фланец корпуса для наружной установки может быть прямым или под углом, выбирается, в зависимости от места установки. Корпус для кабеля удлинённый, а изолирующая колодка имеет хвостовик, для крепления кабеля. Для предотвращения самопроизвольного разъединения разъёма предусмотрен фиксирующий механизм, фиксация должна быть чётко ощутимой. Это нужно проверить при покупке. Соединяться и разъединяться разъем должен с небольшим усилием.

Корпуса силовых разъёмов в основном круглые, есть и прямоугольные. У прямоугольных – контакты расположены в ряд. Например, ШК 4х60 5ДКххх – розетка для кабеля, керамическая колодка, IP54, 4 контакта и исполнение УХЛ1.1, без покрытия контактов, до 60 А, напряжение – 400 В, размеры – 265×139×72 мм, вес – не более 2,2 кг. Сопротивление изоляции – более 5 Мом. Корпус из алюминиевого сплава, ударно-термо-прочный. Усилие расчленения – от 5 кгс до 40 кгс. Может использоваться в полевых условиях. Щитовой вариант – ШЩ 4х32-Р. Клеммная колодка сделана из изолирующего материала: керамика или термореактопласт. Разъёмы РШ-ВШ имеют круглый карболитовый корпус. Контакты вставляются в корпус и прижимаются задней крышкой.

Розетка, подключённая к сети, считается источником питания и называется гнездовой частью разъёма. Контакты у неё утоплены. Вилка, приёмная часть и контакты открыты, и на них нет напряжения (если не подключена). Конструктивно между ними небольшие отличия.

Широкое распространение получили силовые разъёмы бренда IEK в типоисполнении ССИ. Фиксирующее устройство выполняется в виде выступа или байонетного кольца.

Встречаются разъёмы и с электрической блокировкой. Корпус и колодка изготавливаются из высококачественного пластика, обладающего хорошей электроизоляцией и механической прочностью. Например, такие как: РВТ – полиэфирный термопласт, ABS, РА6 – polyamid, POM – polyamid и амапласт. Металлические части защищены от коррозии и само отвинчивания. Штыревые электроконтакты изготовлены из электротехнической латуни. В разъёмах фирмы АВВ розеточные узлы сделаны из фосфористой бронзы, а механические детали покрыты никелем.

Для надёжности контакт РЕ длиннее остальных и больше в диаметре, чтобы раньше всех входил и позже выходил из разъёма. Габариты разъёма зависят от рабочего тока: чем больше ток, тем больше размер. Для подключения кабеля используются два метода: винтовой (ProTop) и безвинтовой, на самозажиме (StarTop). Входные клеммы для подключения сетевых проводов расположены с внутренней стороны клеммника.

Разъёмы серии TS представляют собой адаптеры, то есть своеобразные тройники промышленного применения, соединённые в одном корпусе: одной вилки и несколько электророзеток (зависит от модели). Адаптеры предназначены для подключения электрооборудования с разъёмами разной конфигурации к одной питающей сети.

Подключение разъёма

Все электромонтажные работы необходимо выполнять с соблюдением правил ПУЭ. Все переключения производите при отключённом напряжении. Напряжение на розетки нужно подавать через автомат или УСО. Все изменения в электропроводке вносить в электросхему распределительного шкафа.

При выборе соединительного разъёма необходимо учитывать, где и как будет устанавливаться розетка, тип и мощность нагрузки, наличие заземления, условия эксплуатации, и не забывать, чем дешевле, тем менее надёжнее. Корпус розетки выполняет не только защитную функцию, но и эстетическую.

На рис. ниже изображены клеммы 5 контактной вилки для подключения 5 жильного кабеля.

К передвижным электроустановкам предъявляются повышенные требования к заземлению. Начинать монтажные работы нужно с проверки заземления, то есть следует проверить исправность нулевой N цепи и заземляющей РЕ. При этом необходимо использовать 5 контактный разъем (3P + N + PE).

Так как розетки в основном неподвижны, подключать их к сети можно, как одножильными проводами, так и кабелем. Желательно использовать цветные провода. Общепринято для цепи N применять синий (голубой), а для РЕ – желто-зелёный цвет жилы.

Надписи рядом с контактами на рис. выше подсказывают, как подключить провода по назначению. Если провод одножильный, то зажать их можно без наконечников, а если провод многожильный, то предварительно конец провода опрессовать в наконечник. После подключения розетки проверить надёжность всех контактов. Плохой контакт во время работы нагревается и подгорает, что приводит к потере напряжения и к неисправности аппаратуры.

Увеличивается использование 3х фазных розеток (малой мощности) в быту, таких как: РС-32 -004, Legrant и других типа 3P+PE+N. Основная работа по монтажу – это механическая установка по всем правилам техники безопасности. Подключите трёхфазную розетку по следующим этапам: разобрать, подсоединить к контактам 5 проводов, аккуратно собрать и установить на место. После этого подключить нагрузку (компрессор, наждак, бетономешалку и другие) и проверить работоспособность.

Розеткой 3фазной можно пользоваться и для нагрузки на 220В, средней мощности. Для этой цели нужно использовать соответствующую вилку, с подключением 3х жильного кабеля, подключиться к одному из контактов L и на PE + N.
