Розетка электрическая условное графическое обозначение

Условное обозначение разъемов и соединителей на схемах

Большую группу коммутационных изделий образуют всевозможные соединители. Наиболее широко используют разъемные соединители (штепсельные разъемы, см. рис.1). Код разъемного соединителя — латинская буква X. При изображении штырей и гнезд в разных частях схемы в позиционное обозначение первых вводят букву Р (см. рис. 1, ХР1), вторых — S (XS1).

Высокочастотные (коаксиальные) соединители и их части обозначают буквами XW (см. рис. 1, соединитель XW1, гнезда XW2, ХW3). Отличительный признак высокочастотного соединителя — окружность с отрезком касательной линии, параллельной линии электрической связи и направленной в сторону соединения (XW1). Если же с другими элементами устройства штырь или гнездо’ соединены коаксиальным кабелем, касательную продляют и в другую сторону (XW2, XW3). Соединение корпуса соединителя и оплетки коаксиального кабеля с общим проводом (корпусом) устройства показывают присоединением к касательной (без точки!) линии электрической связи со знаком корпуса на конце (XW3).

Разборные соединения (с помощью винта или шпильки с гайкой и т. п.) обозначают на схемах буквами XT, а изображают — небольшим кружком (см. рис. 1; ХТ1, ХТ2, диаметр окружности — 2 мм). Это же условное графическое обозначение используют и в том случае, если необходимо показать контрольную точку.

Передача сигналов на подвижные узлы механизмов часто осуществляется с помощью соединения, состоящего из подвижного контакта (его изображают в виде стрелки) и токопроводящей поверхности, по которой он скользит. Если эта поверхность линейная, ее показывают отрезком прямой линии с выводом в виде ответвления у одного из концов (см. рис. 1, X1), а если кольцевая или цилиндрическая — окружностью (X2).

Принадлежность штырей или гнезд к одному многоконтактному соединителю показывают на схемах линией механической связи и нумерацией в соответствии с нумерацией на самих соединителях (рис. 2, XS1, ХР1). При изображении разнесенным способом условное буквенно-цифровое позиционное обозначение контакта составляют из обозначения, присвоенного соответствующей части соединителя и его номера (XS1.1 — первое гнездо розетки XS1; ХР5,4 — четвертый штырь вилки ХР6 и т. д.).

Для упрощения графических работ стандарт допускает заменять условное графическое обозначение контактов розеток и вилок многоконтактных соединителей небольшими пронумерованными прямоугольниками с соответствующими символами (гнезда или штыря) над ними (см. рис. 2, XS2, ХР2). Расположение контактов в символах разъемных соединителей может быть любым — здесь все определяется начертанием схемы; неиспользуемые контакты на схемах обычно не показывают.

Аналогично строятся условные графические обозначения многоконтактных разъемных соединителей, изображаемых в состыкованном виде (рис. 3). На схемах разъемные соединители в таком виде независимо от числа контактов обозначают одной буквой X (исключение — высокочастотные соединители). В целях еще большего упрощения графики стандарт допускает обозначать многоконтактный соединитель одним прямоугольником с соответствующими числом линий электрической связи и нумерацией (см. рис. 3, X4).

Для коммутации редко переключаемых цепей (делителей напряжения с подборными элементами, первичных обмоток трансформаторов сетевого питания и т. п.) в электронных устройствах применяют перемычки и вставки. Перемычку, предназначенную для замыкания или размыкания цепи, обозначают отрезком линии электрической связи с символами разъемного соединения на концах (рис. 4, X1), для переключения — П-образной скобой (X3). Наличие на перемычке контрольного гнезда (или штыря) показывают соответствующим символом (X2).

При обозначении вставок-переключателей, обеспечивающих более сложную коммутацию, используют способ для изображения переключателей. Например, вставка на рис. 4, состоящая из розетки XS1 и вилки XP1, работает следующим образом: в положении 1 замыкатели вилки соединяют гнезда 1 и 2, 3 и 4, в положении 2 — гнезда 2 и 3, 1 и 4, в положении 3 — гнезда 2 и 4. 1 и 3.

Условное обозначение в электрических схемах. Условные графические и буквенные обозначения

Если вы занимаетесь электромонтажными работами, то обязательно нужно знать условные обозначения в электрических схемах. Умение читать электрические схемы – это важное качество монтеров, слесарей КИПиА, конструкторов цепей. И если вы не имеете специальной подготовки, сразу разобраться во всех тонкостях вряд ли получится. Но нужно помнить, что условные обозначения на схемах, которые разрабатываются для российских потребителей, отличаются от общепринятых стандартов за рубежом – в Европе, США, Японии.

История обозначений на схемах

Еще в советские годы, когда электротехника развивалась стремительно, возникла необходимость в классификации приборов и их обозначении. Именно тогда и появилась Единая система конструкторской документации (ЕСКД) и государственные стандарты (ГОСТ). Все стандартизировалось, чтобы любой инженер смог прочитать условные обозначения на чертежах своих коллег.

Но чтобы все тонкости разобрать, потребуется прослушать много лекций и изучить массу специальной литературы. ГОСТ – это огромный документ, и полностью изучить все графические обозначения и их стандартные размеры, примечания практически невозможно. Поэтому необходимо иметь всегда под рукой небольшую «шпаргалку», которая поможет сориентироваться во всем многообразии электрических компонентов.

Электропроводка на чертежах

Электропроводка – это обобщенное понятие, оно подразумевает под собой проводники, у которых очень низкое сопротивление. С их помощью напряжение передается от источника электроэнергии к потребителям. Это общее понятие, так как существует много разновидностей электропроводки.

Люди, которые не разбираются в схемах и особенностях электромонтажа, могут решить, что проводник – это изолированный кабель, подключаемый к выключателям и розеткам. Но на самом деле есть много видов проводников, и на схемах они обозначаются по-разному.

Проводники на схемах

Даже медные дорожки на монтажных текстолитовых платах – это проводник, можно даже сказать, что это вариант электрической проводки. Обозначается на электрических схемах в виде прямой соединительной линии, проходящей от одного элемента к другому. Таким же образом обозначаются на схеме и электрические провода высоковольтной линии, проложенной в полях между столбами. И в квартирах соединительные провода между лампами, выключателями и розетками обозначаются тоже прямыми соединительными линиями.

Но можно разделить на три подгруппы обозначения токопроводящих элементов:

  1. Провода.
  2. Кабели.
  3. Электрические связи.

План электропроводки – это некорректное определение, так как под электропроводкой подразумеваются как монтажные провода, так и кабели. Но если существенно расширить список элементов, как это необходимо на подробной схеме, то окажется, что необходимо включать еще трансформаторы, автоматические выключатели, устройства защитного отключения, заземление, изоляторы.

Розетки на схемах

Розетки – это штепсельные соединения, предназначенные для нежесткого соединения (присутствует возможность вручную разорвать подключение) электрических цепей. Условные обозначения на чертежах строго регламентированы ГОСТом. С его помощью установлены правила для обозначения на чертежах аппаратов и устройств освещения и различных других электрических потребителей. Розетки штепсельного типа можно разделить на три категории:

  1. Предназначенные для открытого монтажа.
  2. Предназначенные для скрытой установки.
  3. Блок, включающий в себя розетку и выключатель.
Читать еще:  Как соединены между собой розетки

Эти три категории можно разделить еще на несколько подгрупп, в зависимости от вариантов подключения и присутствия защиты:

  1. Однополюсные розетки.
  2. Двухполюсные.
  3. Двухполюсные и защитный контакт.
  4. Трехполюсные.
  5. Трехполюсные и защитный контакт.

На этом достаточно, особенностей у розеток нет, существует множество вариантов исполнения. У всех приборов имеется степень защиты, выбор нужно делать исходя из того, в каких условиях предстоит использовать: уровень влажности, температура, наличие механических воздействий.

Выключатели на монтажных схемах

Выключатели – это устройства, при помощи которых разрывается электрическая цепь. Осуществляться это может в автоматическом или ручном режиме. Регламентируется условное графическое обозначение ГОСТом, как и у розеток. Обозначение зависит от того, в каких условиях работает элемент, какое конструктивное исполнение у него, степень защиты. Существует несколько видов конструкций выключателей:

  1. Однополюсные (в том числе сдвоенные и строенные).
  2. Двухполюсные.
  3. Трехполюсные.

На схемах обязательно указываются параметры разъединительного устройства. И по графическому обозначению видно, какой тип используется: простой выключатель, кнопка с фиксацией и без, акустический прибор (реагирующий на хлопок) или оптический. Если есть условие, чтобы освещение включалось при наступлении темноты и отключалось утром, можно использовать оптический датчик и небольшую схему управления.

Предохранители (плавкие вставки)

Существует много видов устройств защиты – предохранители (одноразовые и самовосстанавливающиеся), автоматические выключатели, УЗО. Множество видов конструктивного исполнения, сфер применения, различная скорость срабатывания, надежность, использование в определенных условиях характеризует эти приборы. Условное обозначение предохранителя – это прямоугольник, параллельно длинной стороне через центр проходит проводник. Это самый простой и дешевый элемент, способный защитить электрическую цепь от короткого замыкания. Нужно отметить, что такие компоненты довольно редко используются в схемах электрических принципиальных. Условные обозначения другого типа можно встретить – это самовосстанавливающиеся предохранители, которые после размыкания цепи приходят в исходное состояние.

Широкое название предохранителей – плавкая вставка. Используется во многих приборах, в распределительных электрощитах. В одноразовых пробках можно их встретить. Но есть еще приборы, используемые в высоковольтных распределительных щитах. Они конструктивно выполнены из металлических наконечников и основной керамической части. Внутри находится отрезок проводника (его сечение выбирается в зависимости от того, какой максимальный ток должен проходить по цепи). Заполняется керамический корпус песком, чтобы исключить возможность воспламенения.

Автоматические выключатели

Условные обозначения приборов такого типа зависят от конструктивного исполнения, степени защиты. Устройство многоразового использования может применяться в качестве простого выключателя. По сути он выполняет функции плавкой вставки, но имеется возможность перевести в изначальное состояние – замкнуть цепь. Конструкция состоит из следующих элементов:

  1. Пластиковый корпус.
  2. Рычаг для включения и выключения.
  3. Биметаллическая пластина – при нагреве она деформируется.
  4. Контактная группа – она включается в электрическую цепь.
  5. Дугогасительная камера – позволяет избавиться от образования искр и дуги во время разрыва соединения.

Это элементы, из которых состоит любой автоматический выключатель. Но нужно помнить, что после срабатывания он не сможет вернуться сразу же в исходное положение, должно пройти время, чтобы биметаллическая пластина остыла. Срок службы автоматов измеряется в количестве срабатываний и колеблется в интервале 30000-60000.

Заземление на схемах

Заземление – это соединение проводников тока электромашины или прибора с землей. При этом как земля, так и часть цепи прибора обладает отрицательным потенциалом. Благодаря заземлению при пробое корпуса не последует никаких разрушений прибора или поражения электрическим током, весь заряд уйдет в землю. Заземление бывает следующих видов по ГОСТу:

  1. Общее понятие заземления.
  2. Чистое заземление (бесшумовое).
  3. Защитный тип заземления.
  4. Соединение с массой (корпусом) устройства.

В зависимости от того, какое в цепи используется заземление, условное обозначение будет иным. Важную роль при составлении схем играет прорисовка элемента, зависит она как от конкретного участка цепи, так и от вида прибора.

Если речь идет об автомобильной технике, то там будет «масса» – общий проводник, соединенный с кузовом. В случае с электропроводкой дома – вбитые в землю проводники, соединенные с розетками. В логических схемах нельзя путать «цифровое» заземление и обычное – это разные вещи и работают они по-разному.

Электрические двигатели

На схемах электрооборудования автомобилей, цехов, устройств очень часто можно встретить электрические двигатели. Причем в промышленности более 95% всех используемых моторов – это асинхронные с короткозамкнутым ротором. Обозначаются они в виде круга, к которому подходит три провода (фазы). Такие электромашины используются совместно с магнитными пускателями и кнопками («Пуск», «Стоп», «Реверс» при необходимости).

Двигатели постоянного тока используются в автомобильной технике, системах управления. У них имеется две обмотки – рабочая и возбуждения. Вместо последней на некоторых типах моторов используются постоянные магниты. С помощью обмотки возбуждения создается магнитное поле. Оно толкает ротор двигателя, у которого противонаправленное поле – оно создается обмоткой.

Цветовая маркировка проводов

В случае однофазного питания проводник с фазой имеет черный, серый, фиолетовый, розовый, красный, оранжевый, бирюзовый, белый окрас. Чаще всего можно встретить коричневый. Эта маркировка общепринята и используется при составлении схем, монтаже. Нулевой проводник имеет маркировку:

  1. Голубым цветом – нулевой рабочий (N).
  2. Желтый с зеленой полосой – провод заземления, защиты (PE).
  3. Желтый с зеленым и метки голубого цвета на краях – защитный и нулевой проводники совмещены.

Нужно отметить, что голубые метки нужно наносить во время монтажа. Условное обозначение в электрических схемах также должно иметь ссылку на то, что имеется наличие меток. Проводник должен быть обозначен индексом PEN.

По функциональному назначению все проводники разделяются следующим образом:

  1. Провода черного цвета – для коммутации силовых цепей.
  2. Провода красного цвета – для соединений элементов управления, измерения, сигнализации.
  3. Проводники синего цвета – управление, измерение и сигнализация при работе на постоянном токе.
  4. Голубым цветом маркировка производится нулевых рабочих проводников.
  5. Желтый и зеленый – это провода для заземления и защиты.

Буквенно-цифровые обозначения на схемах

Зажимы имеют условное обозначение в электрических схемах следующие:

  • U, V, W – фазы проводки;
  • N – нейтральный проводник;
  • E – заземление;
  • PE – провод защитной цепи;
  • ТЕ – проводник для бесшумового соединения;
  • ММ – проводник, соединенный с корпусом (массой);
  • СС – эквипотенциальный проводник.

Обозначение на схемах проводов:

  • L – буквенное обозначение (общее) любой фазы;
  • L1, L2, L3 – 1-я, 2-я и 3-я фазы соответственно;
  • N – провод нейтрали.
Читать еще:  Как провести розетку для посудомоечной машины

В схемах постоянного тока:

  • L+ и L- – положительный и отрицательный полюса;
  • М – средний проводник.

Это обозначения, наиболее часто применяемые в схемах и чертежах. Их можно встретить в описаниях простых устройств. Если же нужно прочитать схему сложного устройства, потребуются большие знания. Ведь еще есть активные элементы, пассивные, устройства логики, полупроводниковые компоненты и многие другие. И у каждого свое обозначение на схемах.

УГО обмоточных элементов

Существует немало устройств, которые преобразовывают электрический ток. Это катушки индуктивности, трансформаторы, дроссели. Условное обозначение трансформатора на схемах – это две катушки (изображены в виде трех полукругов) и сердечник (в виде прямой линии обычно). Прямой линией обозначается сердечник из трансформаторной стали. Но могут быть конструкции трансформаторов, которые не имеют сердечника, в этом случае на схеме между катушками нет ничего. Такое условное обозначение элементов можно встретить и в схемах радиоприемной аппаратуры, например.

В последние годы в технике все реже используется трансформаторная сталь для изготовления трансформаторов. Она очень тяжелая, сложно набирать пластины в сердечник, появляется гудение при разбалтывании. Намного эффективнее оказывается использование ферромагнитных сердечников. Они цельные, обладают одной и той же проницаемостью во всех участках. Но существует у них один минус – сложность ремонта, так как разобрать и собрать оказывается проблематично. Условное обозначение трансформатора с таким сердечником практически ничем не отличается от того, в котором используется сталь.

Заключение

Это далеко не все условные обозначения электрических схем, размеры компонентов тоже регламентированы ГОСТом. Даже простые стрелки, точки соединения имеют требования, прорисовка их выполняется строго по правилам. Нужно обратить внимание на одну особенность – различия в схемах, сделанных по отечественным стандартам и импортным. Пересечение проводников на зарубежных схемах обозначается полукругом. А еще существует такое понятие, как эскиз – это изображение чего-либо без соблюдения требований ГОСТа к элементам. Отдельные требования предъявляются к самому эскизу. Такие изображения можно выполнять для визуального представления будущей конструкции, электропроводки. Впоследствии по нему составляется чертеж, на котором даже обозначения условные кабелей и соединений соответствуют стандартам.

Основные задачи по созданию презентаций PowerPoint

Презентация PowerPoint — это слайд-шоу. Чтобы донести сообщение или рассказ, их нужно разбить на слайды. Представьте себе, что каждый слайд — это чистый холст для рисунков и слов, которые помогут вам изложить доклад.

Выбор темы

Открыв программу PowerPoint, вы увидите некоторые встроенные темы и шаблоны. Тема представляет собой макет слайда, который содержит сочетающиеся между собой цвета, шрифты и специальные эффекты, такие как тени, отражения и другие.

На ленте на вкладке Файл выберите Создать, затем выберите тему.

В PowerPoint будет показан предварительный вид темы. Справа можно выбрать один из четырех вариантов расцветок.

Нажмите кнопку Создать или выберите цветовую схему, а затем нажмите кнопку Создать.

Вставка нового слайда

На вкладке Главная щелкните нижнюю часть кнопки Создать слайд и выберите макет слайда.

Сохранение презентации

На вкладке Файл нажмите кнопку Сохранить.

В поле Имя файла введите имя презентации, а затем нажмите кнопку Сохранить.

Примечание: Если вы часто сохраняете файлы в определенную папку, можно закрепить путь к ней, чтобы эта папка всегда была под рукой (как показано ниже).

Совет: Сохраняйте работу по мере ее выполнения. Часто нажимайте клавиши Ctrl+S.

Добавление текста

Выберите замещающий текст и начните печатать.

Форматирование текста

В разделе Средства рисования откройте вкладку Формат.

Выполните одно из указанных ниже действий.

Чтобы изменить цвет текста, нажмите кнопку Заливка текста и выберите нужный цвет.

Чтобы изменить цвет контура текста, нажмите кнопку Контур текста и выберите нужный цвет.

Чтобы применить к тексту тень, отражение, свечение, рельеф, поворот объемной фигуры или преобразование, нажмите кнопку Текстовые эффекты и выберите нужный эффект.

Подробнее об этом:

Добавление рисунков

Выберите вкладку Вставка, а затем:

чтобы добавить рисунок, сохраненный на локальном диске или внутреннем сервере, щелкните Рисунки, выберите изображение и нажмите кнопку Вставить;

чтобы добавить рисунок из Интернета, выберите команду Изображения из Интернета и найдите подходящее изображение с помощью поля поиска.

Выберите рисунок и нажмите кнопку Вставить.

Добавление фигур

Для иллюстрации слайда можно добавить фигуры.

На вкладке Вставка выберите Фигуры, затем выберите фигуру в появившемся меню.

Щелкните и перетащите в области слайда, чтобы нарисовать фигуру.

Нажмите вкладку Формат или Формат фигуры на ленте. Откройте коллекцию Стили фигур, чтобы быстро добавить цвет и стиль (включая затенение) к выбранной фигуре.

Добавление заметок докладчика

Слайды лучше не перегружать большим количеством информации. Вы можете поместить полезные факты и примечания в заметки докладчика и обращаться к ним по мере показа презентации.

Чтобы открыть область заметок, щелкните надпись Заметки в нижней части окна.

Щелкните внутри области заметок под слайдом и начните вводить свои заметки.

Показ презентации

Выберите вкладку Слайд-шоу, а затем:

чтобы начать презентацию с первого слайда, в группе Начать слайд-шоу нажмите кнопку С начала;

если вы находитесь не на первом слайде и хотите начать показ с него, нажмите кнопку С текущего слайда;

если нужно показать презентацию людям, которые находятся в другом месте, выберите пункт Онлайн-презентация, чтобы настроить показ презентации через Интернет, и выберите один из указанных ниже вариантов.

Выход из режима слайд-шоу

Чтобы выйти из режима слайд-шоу, вы можете в любой момент нажать клавишу ESC.

Важно: Office 2010 больше не поддерживается. Перейдите на Microsoft 365, чтобы работать удаленно с любого устройства и продолжать получать поддержку.

Выбор темы

При создании новой презентации PowerPoint можно выбрать тему или шаблон. Тема — это дизайн слайда, содержащий сочетающиеся цвета, шрифты и специальные эффекты, такие как тени, отражения и другие.

На вкладке Файл выберите Создать, затем в области Доступные шаблоны и темы выберите Темы.

Если щелкнуть любую тему, в правой части экрана PowerPoint появится предварительный вид этой темы.

Выбрав нужный вариант, нажмите кнопку Создать.

Вставка нового слайда

На вкладке Главная щелкните нижнюю часть кнопки Создать слайд и выберите макет слайда.

Сохранение презентации

На вкладке Файл нажмите кнопку Сохранить.

В поле Имя файла введите имя презентации, затем нажмите кнопку Сохранить.

Совет: Сохраняйте работу по мере ее выполнения. Часто нажимайте клавиши Ctrl+S.

Читать еще:  Где делать розетки возле кровати

Добавление текста

Выберите замещающий текст и начните печатать.

Форматирование текста

В разделе Средства рисования откройте вкладку Формат.

Выполните одно из указанных ниже действий.

Чтобы изменить цвет текста, нажмите кнопку Заливка текста и выберите нужный цвет.

Чтобы изменить цвет контура текста, нажмите кнопку Контур текста и выберите нужный цвет.

Чтобы применить к тексту тень, отражение, свечение, рельеф, поворот объемной фигуры или преобразование, нажмите кнопку Текстовые эффекты и выберите нужный эффект.

Подробнее об этом:

Добавление рисунков

На вкладке Вставка выберите Рисунок.

Найдите нужный рисунок и нажмите кнопку Вставить.

Добавление фигур

Для иллюстрации слайда можно добавить фигуры.

На вкладке Вставка выберите Фигуры, затем выберите фигуру в появившемся меню.

Щелкните и перетащите в области слайда, чтобы нарисовать фигуру.

Выберите вкладку Средства рисования | Формат на ленте. Откройте коллекцию Стили фигур, чтобы быстро добавить цвет и стиль (включая затенение) к выбранной фигуре.

Добавление заметок докладчика

Слайды лучше не перегружать большим количеством информации. Вы можете поместить полезные факты и примечания в заметки докладчика и обращаться к ним по мере показа презентации. В обычном представлении область Заметки находится под окном просмотра слайда.

На вкладке Вид в группе Режимы просмотра презентации выберите Обычный.

Щелкните внутри области заметок под слайдом и начните вводить свои заметки.

Показ презентации

Выберите вкладку Слайд-шоу, а затем:

чтобы начать презентацию с первого слайда, в группе Начать слайд-шоу нажмите кнопку С начала;

если вы находитесь не на первом слайде и хотите начать показ с него, нажмите кнопку С текущего слайда;

если нужно показать презентацию людям, находящимся в другом месте, выберите Широковещательное слайд-шоу, чтобы настроить презентацию в Интернете. Дополнительные сведения см. в статье Широковещательный показ презентации для удаленной аудитории.

Выход из режима слайд-шоу

Чтобы выйти из режима слайд-шоу, вы можете в любой момент нажать клавишу ESC.

Советы по созданию эффективных презентаций

Следуйте перечисленным ниже подсказкам, чтобы удерживать внимание вашей аудитории.

Уменьшайте количество слайдов.

Чтобы материал был изложен четко и понятно, а внимание аудитории не ослабевало, число слайдов в презентации должно быть минимальным.

Выбирайте размер шрифта, удобный для просмотра.

Слайды должны быть удобочитаемы с некоторого расстояния. Скорее всего, зрителям будет трудно рассмотреть текст, если размер шрифта менее 30 пунктов.

Излагайте материал проще.

Нужно, чтобы зрители слушали ваш доклад, а не читали текст с экрана. Используйте пункты или короткие предложения. Старайтесь, чтобы каждый элемент списка занимал не больше одной строки.

Некоторые проекторы обрезают края слайдов, поэтому длинные предложения могут быть видны не полностью.

Делайте презентацию наглядной.

Изображения, графики, диаграммы и графические элементы SmartArt помогают аудитории лучше запоминать материал. Дополняйте текст на слайдах подходящими рисунками.

Но не забывайте, что не следует перегружать слайд ни текстом, ни графикой.

Старайтесь, чтобы подписи на диаграммах и графиках были понятными.

Лишнего текста быть не должно, только необходимый минимум.

Применяйте подходящий ненавязчивый фон.

Выберите привлекательный и согласованный шаблон или тема, которые бы не слишком бросались в глаза. Фон и оформление не должны отвлекать внимание от сути информации.

При этом что цвета фона и текста не должны сливаться. Во встроенных темах PowerPoint используется контраст светлого фона и темного текста или, наоборот, темного фона и светлого текста.

Дополнительные сведения об использовании тем см. в статье Применение тем и добавления цвета и стиля в презентации.

Проверяйте правописание и грамматику.

Чтобы не потерять уважения аудитории, всегда проверяйте орфографию и грамматику в презентации.

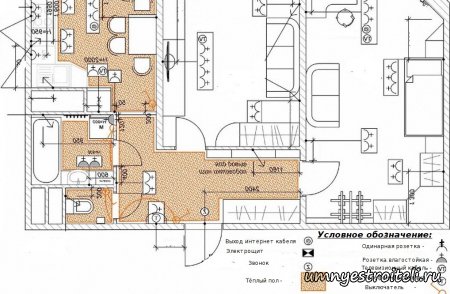

Обозначение электрической розетки.

И снова здравствуйте Мои многоуважаемые на страницах сайта Строительство от а до я. Сегодня в данном материале мы поговорим обозначение электрических розеток. Из темы вы узнаете:

    • Как обозначаются розетки на планах, схемах и чертежах.
    • Если различия в условном обозначении розеток;
    • Как условно обозначаются скрытые розетки на схемах;
    • Как обозначить розетки открытой установки;

Вообще, по мимо сегодняшнего материала, планируется выпустить целый экскурс, а именно что как обозначается на чертежах и схемах: двери, окна, сантехника, выключатели и т.д, и т.п. Но а сегодня пока так.

*К стате! Какие типы, виды электрических розеток бывают и какие электрические розетки лучше поставить у себя дома, можно ознакомиться в статье — Электрические розетки*. А я пока перейду к самому важному в этом материале — «Обозначению электрической розетки на чертежах, планах, схемах».

Условное обозначение электрических розеток на схемах и чертежах.

Обозначение электрической розетки на схеме или чертеже происходит условно. В схеме или чертеже не указываются параметры размещения розетки по высоте, конкретного места расположения и по мимо этого, часто возле электрической розетки стоят выключатели и коробки развода проводов. И что бы как то их разделить, уточнить на чертеже по отдельности, тут и были придуманы условные обозначения.

Стоит знать, что обозначение электрической розетки делится на схемах и чертежах, именно выделяют или разделяют, на следующие виды:

— 1) Розетка штепсельная;

— 2) Розетка штепсельная с заземляющим контактом;

— 3) Розетка накладная с заземляющим контактом!

Как Вы уже догадались на фото с лева, согласно цифрам и показано разное обозначение электрической розетки.

Так схематически обозначают электрические розетки на плане вид у которого сверху!

Ну давайте что бы не быть голословным, я приведу вам пример квартиры на котором показано где какая розетка будет находится. На такой схеме по мимо того что указывается розетка, одинарная или двойная, показывают так же кабеля интернета, розетки телефона, выходы кабеля тв.

Вид чертежа — срез сверху.

На схемах где показываются электрические коммуникации, места где будут устанавливаться розетки показывают как две точки в конце проводов.

На внутреннем плане квартиры вид у которого изнутри помещения (в основном это трёхмерная схематическая графика), показывают как квадратик с точками.

Обозначение скрытых розеток на схемах.

Вот мы и посмотрели как показываются, и сносятся розетки на чертежах. Но что бы создать заказчику полноценную картинку, так сказать обрисовать более подробно, что бы было понятно какая розетка где будет устанавливаться, можно применять условные обозначения придуманные для розеток со скрытой установкой.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
