Розетка блочная шр20п4эг8 p20k6a

ШР20П4ЭГ8, Розетка блочная

Товар в наличии:

Екатеринбург, ул. Косарева, 93

Описание товара

Товар в наличии:

Технические характеристики

ХарактеристикаЗначение
Вид соединенияРозетка
Тип корпуса разъёмаБлочный
СерияШР
Назначение разъёмаСлаботочный
Количество контактов, шт4
Диаметр контакта, мм2.5
Пропускаемый ток, А35
Габаритные размеры (ДхШхВ), мм30х30х37

Действует гарантия производителя!

  • Быть юридическим лицом или индивидуальным предпринимателем
  • Заключить договор поставки
  • Закупать сварочное оборудование и материалы в «ИТС-Урал»

Не нашли нужный товар? Свяжитесь с нами — мы привезем оборудование под заказ или предложим альтернативное решение.

Спасибо, что обратились к нам! Менеджер обязательно свяжется с Вами в ближайшее время.

Подробное описание товара

Разъём ШР20П4ЭГ8 предназначен для подключения резисторов регулировочных генераторов сварочных, а так же для подключения кабелей управления от выпрямителей до полуавтоматов сварочных и другого оборудования, имеющего функции дистанционного регулирования или получающих питание от слаботочных цепей выпрямителя. Розетка блочная ШР20П4ЭГ8 используется для комплектации кабелей резистора нагрузочного генератора ГД-4002У2 и его аналогов, ВС-350, ВС-500.

Корпус разъёма ШР20П4ЭГ8 изготовлен из металла, устанавливается в отверстие панели аппарата, крепится винтами М3.

Способ подключения проводов: пайка.

Ответной частью вилки служит вилка кабельная ШР20П4НГ8. Пара «вилка-розетка» фиксируются накидной гайкой, находящейся на вилке. Для предотвращения ошибочного подключения вилки и розетки на кабельной части есть проточка, на блочной — выступ. Эти части именуются «ключом», а их совмещение позволяет собрать соединение.

Схема расположения контактов ШР20П4ЭГ8

Если и после этого останутся вопросы, вы можете попробовать оборудование в работе на производственном участке «ИТС-Урал» (услуга предоставляется на товар, который есть в наличии на складе в Екатеринбурге).

Подробности об услуге Тест-драйв оборудования по телефону
+7 (343) 222-1-999.

Собственное производство

ООО «ИТС-Урал» входит в группу заводов сварочного оборудования «ИТС». АО «Научно-производственная фирма «ИТС» — ведущий российский производитель и поставщик сварочного оборудования и расходных материалов. Эта крупная специализированная Финансово-промышленная группа объединяет разработчиков, промышленные предприятия и центры по продаже и сервисному обслуживанию сварочного оборудования.

Компания «ИТС» была основана в 1991 году и сегодня представляет собой крупную промышленно-финансовую группу, в состав которой входят АО «Электромашиностроительный завод «ФИРМА СЭЛМА» (г. Симферополь), АО «ЭЛЕКТРОСВАРКА» (АО «ЭСВА») (г. Калининград).

Фундаментальное направление деятельности ООО «ИТС-Урал» — это комплексное решение задач для обеспечения сварочного производства в Уральском федеральном округе. Головной офис, розничные магазины, производство и склад компании базируются в Екатеринбурге.

Читать еще:  Что такое розетки twt

Собственный сервисный центр

Официальный сервисный центр компании «ИТС-Урал» расположен на территории производственно-складского комплекса компании. Обслуживает и ремонтирует оборудование для сварки, резки и наплавки заводов СЭЛМА и ЭСВА, торговых марок BIMArc, Сварог, Ресанта, Кедр, Aurora и пр.

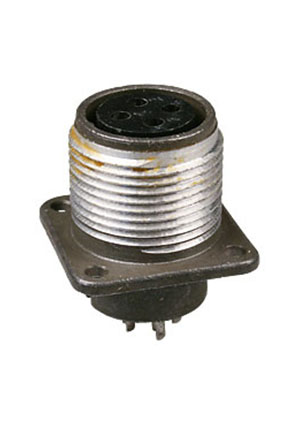

ШР20П4ЭГ8, розетка на блок (19-21г)(приемка ОТК)

Информация для заказа
Номенклатурный номер 139774773

Характеристики

ПроизводительЭлекон
СерияШР
Функциональное назначениерозетка
Форма контактовпрямые
Материал корпусаметалл
Материал изоляторакарболит
Сопротивление изолятора не менее,МОм1000
Покрытие контактовсеребро
Сопротивление контактов не более,Ом0.01
Максимальный ток, не более,А25
Рабочее напряжение ,В850
Рабочая температура,оС-60. 110

Показать весь текст

Цена зависит от количества. Укажите требуемое количество и вам будут предложены лучшие цены и условия поставки.

Цены указаны с НДС, наличие указано на 02.10.2021 10:03

  • Документация

Документация на ШР20П4ЭГ8 (datasheet)

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

ШР разъемы предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В. Разъемы типа ШР выпускают с числом контактных пар от 1 до 45. Штыри имеют диаметр от 1,5 до 9 мм и рассчитаны на пропускание тока до 100А. Соединение разъемов – резьбовое, с одношпоночной поляризацией. Разъемы можно применять для соединения неэкранированных и экранированных кабелей. В последнем случае на корпусе вместо хомута делают резьбу с гайкой.
Система соединителей ШР состоит из фланцевой блочной розетки (ее также называют колодкой) с креплением винтами и кабельной вилки (вставки) с накидной гайкой.

Близкие по параметрам к ШР20П4ЭГ8

1000.00 руб./шт.
182 шт

700.00 руб./шт.
32 шт

310.00 руб./шт.
под заказ

800.00 руб./шт.
под заказ

1100.00 руб./шт.
под заказ

680.00 руб./шт.
под заказ

Посмотреть еще
  • Другие товары этого производителя: разъемы отечественные Элекон
  • Вся продукция производителя Элекон
  • Посмотреть все Разъемы
  • Справочник корпусов компонентов
  • Посмотреть и скачать электронный каталог
  • Посмотреть новинки продукции

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Читать еще:  Как поставить встраиваемую розетку

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

Оплатить товар можно:

  • Банковским переводом
  • Электронными деньгами Яндекс.Деньги
  • Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
  • Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
  • Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

  • экспресс-доставка Major Express
  • Деловые линии
  • ТК Энергия
  • почта России
  • терминалы доставки InPost

Забрать заказ можно в наших офисах:

  • Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
  • Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
  • С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)

Платан проводит строгую политику в области качества поставляемой продукции:

  • мы являемся официальным дистрибьютором более 20 мировых производителей комплектующих
  • на товар, подлежащий гарантийному обслуживанию, срок гарантии составляет 6 месяцев
  • мы предоставляем все необходимые сертификаты
  • мы поддерживаем собственный сервисный центр

Разъемы ШР20. (диаметр 20мм, количество контактов от 2 до 5)

Минимальная сумма заказа на сайте — 1500 грн.

    +380 показать номер +380 (68) 141-54-00
  • +380 (44) 408-40-44 факс
  • +380 (44) 599-53-45
  • +380 (99) 297-80-81
    +380 показать номер +380 (68) 141-54-00
  • +380 (44) 408-40-44 факс
  • +380 (44) 599-53-45
  • +380 (99) 297-80-81
ДеньВремя работыПерерыв
Понедельник09:00 — 17:00
Вторник09:00 — 17:00
Среда09:00 — 17:00
Четверг09:00 — 17:00
Пятница09:00 — 17:00
СубботаВыходной
ВоскресеньеВыходной

* Время указано для региона: Украина, Киев

Силовые разъемы типа ШРГ,СШР, ШР . Силовые соединители бывают герметичные, негерметичные ― цилиндрические. Диаметр которых может быть от 12мм до 60мм. Соединители ШРГ, ШР содержат от 1-го до 47-ка контактов. Изолятор данных разъемов состоит из карболита, а корпус металлический. Корпус разъемов ШР, ШРГ бывает двух исполненний блочное (крепится на корпус или щиток) и кабельное. Вилки в приборной части, она же «папа», обозначается буквой «Ш» (штырь), а розетка, она же «мама» – буквой «Г» (гнездо). И наоборот в кабельной части: розетка ― «Ш», вилка ― «Г». Виды патрубков кабельных разъемов: прямые или угловые. Кабельные вилки и розетки могут присоединяться к экранированному или не экранированному кабелю. Метод коммутации: пайка. Покрытие контактов: никель или серебро. Сочленение: резьбовое. При постоянном токе выдерживают : не более 850В. В наличии практически все типоразмеры разъемов. Для оптовых клиентов ценовая политика рассматривается индивидуально.

Читать еще:  Рамки для розеток графит

ШР20П2НГ6 -вилка кабельная под неэкранированный кабель

ШР20П2ЭГ6 -розетка блочная

ШР20П2ЭГ6 -вилка кабельная под экранированный кабель

ШР20П2НШ6 -розетка кабельная под неэкранированный кабель

ШР20П2ЭШ6 -вилка блочная

ШР20П2ЭШ6 -розетка кабельная под экранированный кабель

ШР20П3НГ6 -вилка кабельная под неэкранированный кабель

ШР20П3ЭГ6 -розетка блочная

ШР20П3ЭГ6 -вилка кабельная под экранированный кабель

ШР20П3НШ6 -розетка кабельная под неэкранированный кабель

ШР20П3ЭШ6 -вилка блочная

ШР20П3ЭШ6 -розетка кабельная под экранированный кабель

ШР20П3НГ7 -вилка кабельная под неэкранированный кабель

ШР20П3ЭГ7 -розетка блочная

ШР20П3ЭГ7 -вилка кабельная под экранированный кабель

ШР20П3НШ7 -розетка кабельная под неэкранированный кабель

ШР20П3ЭШ7 -вилка блочная

ШР20П3ЭШ7 -розетка кабельная под экранированный кабель

ШР20П4НГ4 -вилка кабельная под неэкранированный кабель

ШР20П4ЭГ4 -розетка блочная

ШР20П4ЭГ4 -вилка кабельная под экранированный кабель

ШР20П4НШ4 -розетка кабельная под неэкранированный кабель

ШР20П4ЭШ4 -вилка блочная

ШР20П4ЭШ4 -розетка кабельная под экранированный кабель

ШР20П4НГ8 -вилка кабельная под неэкранированный кабель

ШР20П4ЭГ8 -розетка блочная

ШР20П4ЭГ8 -вилка кабельная под экранированный кабель

ШР20П4НШ8 -розетка кабельная под неэкранированный кабель

ШР20П4ЭШ8 -вилка блочная

ШР20П4ЭШ8 -розетка кабельная под экранированный кабель

ШР20П5НГ7 -вилка кабельная под неэкранированный кабель

ШР20П5ЭГ7 -розетка блочная

ШР20П5ЭГ7 -вилка кабельная под экранированный кабель

ШР20П5НШ7 -розетка кабельная под неэкранированный кабель

ШР20П5ЭШ7 -вилка блочная

ШР20П5ЭШ7 -розетка кабельная под экранированный кабель

ШР20П5НГ10 -вилка кабельная под неэкранированный кабель

ШР20П5ЭГ10 -розетка блочная

ШР20П5ЭГ10 -вилка кабельная под экранированный кабель

ШР20П5НШ10 -розетка кабельная под неэкранированный кабель

ШР20П5ЭШ10 -вилка блочная

ШР20П5ЭШ10 -розетка кабельная под экранированный кабель

Так же кабельные части разъемов могут быть с угловыми патрубками, в таком случаи в маркировке буква П будет заменена на У. Пример: ШР20У4ЭШ8.

Блочные части соединителей могут быть исполнении с кожухом под кабель, который прикручивается болтами на разъем, в таком случаи в маркировке буква П будет заменена на ПК.
