Как расположить розетки за кухонным гарнитуром

Розетки в кухне — где?

Вопрос по установке кухонных розеток. Мебель еще не заказана, пока предварительный эскиз только есть.

И если с фартуком и вытяжкой все в общем-то понятно, то с встраиваемой быт. техникой не совсем. Вариантов установки так понимаю два: первый, внизу под цоколем, второй — или непосредственно за быт. техникой или рядом, например, за ящиками.

Вариант под цоколем не нравится тем, что думаю невозможно будет потом это розетку обслужить (протянуть винты), что в случае духовки (да и посудомойки) думаю не будет лишним.

Кто как делает, и есть ли какие-нибудь общие рекомендации?

У себя я поставил за ящиками — правда пришлось в задней стенке кух.гарнитура отверстие вырезать. Но зато если надо проводить какие-либо работы то очень легко обесточить только то с чем работаешь. Для подключения варочной панели (7.1кВт) использовал стандартные вилку и розетку для электроплит — они рассчитаны на нагрузку до 40А. Также от розетки для электроплиты сделал отвод (проводом на 10 квадратов) на внешний блок из нескольких розеток — для подключения духового шкафа (3.5кВт), микроволновки (0.9кВт)и посудомойки (пока нет). Еще за шкафами есть блок из встроенных розеток (тоже доступны если вынуть ящики) — для подключения вытяжки, холодильника, телевизора, освещения кухонного гарнитура и вмонтированных в гарнитур розеток (для чайника, кух.комбайна, кофеварки, тостера).

viksh72 написал :
Также от розетки для электроплиты сделал отвод (проводом на 10 квадратов) на внешний блок из нескольких розеток — для подключения духового шкафа (3.5кВт), микроволновки (0.9кВт)и посудомойки (пока нет)

А как вам удалось подключить блок? сечением 10мм.

1. Под технику ставить в цоколе. Так чтобы верхний край розетки с рамкой не был больше 10 см от чистого пола.
2. Под варочную — вывод кабеля куском метра в 1.5. Никаких розеток и прочего маразма.
3. Духовка — обычная розетка и своя линия 3×2,5, защита под автомат не более C16. В случае навороченной духовки оговаривается отдельно.
4. Располагать все розетки и выводы воды-канализации следует правее или левее техники, НЕ за техникой. Иначе не встанет.
   Поэтому обслуживание сводится к человеку-пауку с длинными клешнями: влез под цоколь, выдернул вилку, протянул.

дружба написал :
А как вам удалось подключить блок? сечением 10мм

Это вы стебётесь что ли? )) Тогда поддерживаю! Конечно! ШВВП рулит))

На деле — никаких маразматичных отводов. Ну или так. Защита линии выбирается по самому слабому её ответвлению. То-есть если от линии плиты напрямую сделан отвод до розетки на 16А, то на эти 10 квадрат можно наплевать — автомат должен быть на 16А и не более.
Поэтому правильно разветвлять такие кривости так: ставим небольшой щиток, заодим туда 10 кв.мм, и уже от него через свои автоматы отводим нужные линии. Причём на вновь отводимую линию варочной (плиты) тоже будет нужен свой автомат.

Разве реально под цоколем что-либо сделать, кроме включить/выключить вилку? А если не уследил, и подгорел провод — что бы откусить — зачистить, придется кухню разбирать? За ящиками думаю проще — их вынул и работай спокойно.

Хм. Если вам так кажется более надёжно — пожалуйста. Установщики кухонь вплане с вас содрать дополнительно денег за прорезание дырок в шкафах. Ну и ещё бывают столы с ящиками — а там тоже не развернуться. Поэтому в общем случае всё делается в цоколе.

В цоколе 15 см нормально работается: сверление, крепление провода, установка розетки. Можно облегчить задачу — розетки ставить внешние (накладные), последние 50-60 см кабеля к розетке пускать внешей прокладкой. В случае закрытого цоколя вариант самый беспроблемный. Я хвосты не подключал к розеткам до момента установки техники. И только при установке ориентируясь на длину кабеля питания прибора и удобство подключения уже монтировал розетку. Хвосты при ремонте выводил с хорошим запасом.

дружба написал :
А как вам удалось подключить блок? сечением 10мм.

Ну у меня еще от строителей на кухне был выведен кабель (алюминиевый) для электроплиты на 10 квадратов — потому и пришлось использовать с такими-же жилами для отвода.

С отводом получилось даже лучше зажать жилы. Дело в том что кабель зажимается гораздо надежнее если зажим (в виде пластины с зубцами по краям и отверстием по центру) который его притягивает к клемме не перекашивается — чего не избежать если имеется только одна жила. А если делать отвод, то пластинка притягивается без перекоса — т.к. жилы лежат с обеих сторон пластины. При наличии мощной отвертки соединение стягивается очень сильно.

viksh72 написал :
который его притягивает к клемме не перекашивается — чего не избежать если имеется только одна жила.

а загнуть кончик жилы петелькой слабо?

1. Под технику ставить в цоколе. Так чтобы верхний край розетки с рамкой не был больше 10 см от чистого пола.
2. Под варочную — вывод кабеля куском метра в 1.5. Никаких розеток и прочего маразма.
3. Духовка — обычная розетка и своя линия 3×2,5, защита под автомат не более C16. В случае навороченной духовки оговаривается отдельно.
4. Располагать все розетки и выводы воды-канализации следует правее или левее техники, НЕ за техникой. Иначе не встанет.
   Поэтому обслуживание сводится к человеку-пауку с длинными клешнями: влез под цоколь, выдернул вилку, протянул.

1. Можно и так, но на мой взгляд гораздо приятнее вытащить три кухонных ящика и обесточить нужный девайс без необходимости превращения в человека-паука орудующего на полу в пространстве высотой в 10см — у меня например рука местами потолще будет.
2. Не оптимально! Недавно мне свою варочную панель пришлось чинить и порядок моих действий был таков — выдвинул ящики, выдернул вилку и снял варочную панель, починил, поставил на место, воткнул вилку в розетку и задвинул ящики. При Вашем варианте пришлось-бы сначала отсоединять от варочной панели кабель — и если-бы кабель оказался коротковатым то помучиться пришлось-бы изрядно. И это не говоря о прочем
3. А смысл ее пускать отдельным кабелем — когда рядом есть розетка (40A = 10кВт) с кабелем рассчитанным на нагрузку в 11кВт и при наличии 25А (

6кВт) автомата на вводе?

Ну я вот например не человек-паук а несколько крупнее. И Вы хотите предложить таким как я приглашать (каждый раз когда требуется что-то обесточить на кухне) специально обученных человеков-пауков и платить им за это? Не наш это метод — мы на такси в булошную не ездим
А насчет «выдернул вилку, протянул» надеюсь была шутка? Если делать розетки в цоколе и потом устанавливать встраиваемый кухонный гарнитур то насчет протяжки соединений в розетках можно забыть навсегда — т.к. для этого придется сначала демонтировать кухонный гарнитур — чего естественно никто делать не будет.

Электрика: розетки на кухне

Давно замечено, что вспоминать про розетки на кухне начинают чаще всего лишь тогда, когда их начинает катастрофически не хватать. Современная кухонная электроника прочно входит в наш быт, но вся она, к сожалению, требует электропитания. Конечно, тянуть отдельную розетку к каждому кухонному электроприбору не слишком рационально, а зачастую даже опасно. Да и в эстетическом плане это не айс, ведь установка розеток на кухне в неразумных количествах врядли будет выглядеть привлекательно. Попробуем разобраться.

Сколько розеток на кухне должно быть?

Многие считают, что лишних розеток не бывает, особенно при таком их широком ассортименте, позволяющим сделать розетки элементами декора. Это отчасти верно, но лишь отчасти. Проблема в том, что большое количество розеток спровоцирует желание и возможность использовать излишне много кухонных электроприборов одновременно. А они, зачастую, достаточно мощные и слишком сильно нагружают вашу электросеть. А тут и до пожара недалеко, ведь от повышенной нагрузки электропроводка сильно нагревается. Да и «пробки» будет постоянно вышибать, если у вас случайно нет какой-либо системы «умный дом», которая может квотировать электропотребление самостоятельно. Значит установка розеток на кухне через каждый сантиметр не слишком полезна, и нужен разумный компромисс, а уж сколько розеток на вашей кухне должно быть — решать вам, учитывая изложенные ниже рекомендации.

Для начала нужно составить список всех электроприборов на кухне, для которых потребуются розетки. Желательно вспомнить не только существующие кухонные электроприборы, но и даже планируемые в отдалённом будущем. Вот примерный список кухонных электроприборов, большинство из которых есть сейчас или появится со временем практически на любой кухне:

• Наиболее энергоёмкие (500-7000Вт): СВЧ-печка, духовой шкаф, разнообразные стиралки-посудомойки, холодильник, электроплита, разнообразные нагревательные электроприборы (электрочайник, тостер, электрошашлычница, гриль, кофеварка и им подобные)
• Менее энергоёмкие (10-500Вт): вытяжка, телевизор, подсветка, электророзжиг у газовых плит, разнообразная кухонная мелочь, типа кофемолок и прочих приборов, не генерирующих интенсивного нагрева или охлаждения.

Специалисты рекомендуют в обязательном порядке ставить отдельные розетки на кухне для телевизора, холодильника, вытяжки и встроенной техники (посудомойки, стиралки и им подобных). Эти розетки находятся, как правило, в труднодоступных местах, и постоянно перетыкать подключенные к ним приборы будет довольно проблематично. Можно также смонтировать отдельные розетки для различной «кухонной мелочи», но при условии использования таких розеток конкретно теми электроприборами, для которых установка розеток и проводилась. Многие решают эту задачу просто расположением двойных розеток на фартуке через каждые 1-2 метра.

Для остальной, наиболее энергоёмкой кухонной техники желательно делать кухонные розетки для совместного использования, чтобы не было соблазна, к примеру, включить одновременно микроволновку с тем же электрочайником. Некоторые электрики шутят, что если одновременно включить все многочисленные кухонные электроприборы, то такая отдельно взятая кухня начнёт потреблять электроэнергию, сравнимую с потребностями небольшого сталелитейного цеха.

Расположение розеток на кухне.

Располагать розетки следует с учётом вышесказанного, не забывая про саму специфику помещения. Поэтому расположение и установка розеток на кухне несколько отличается от подобной же задачи в жилых комнатах. К примеру, высота розеток на кухонном фартуке диктуется высотой расположения столешницы, которая в стандартном варианте находится на высоте 85см от пола. Ваши розетки должны располагаться минимум на 15см выше столешницы, но и не слишком высоко, т.к. провода у многих кухонных электроприборов очень короткие.

Некоторые розетки, предназначенные для встраиваемой техники, нужно располагать близко к полу, учитывая высоту цоколя гарнитура, в выступе которого их и размещают. Такие розетки должны быть скрытыми, исключающими их повреждение при перемещении мебели. Но для нужд встраиваемой техники (типа посудомойки) лучше располагать розетки на расстоянии 40см от пола, за дверцами напольных шкафчиков, так их удобнее обслуживать.

Кухня — помещение достаточно влажное и жаркое, что необходимо учитывать как при выборе самих розеток, так и при их размещении. Расположение розеток недопустимо на фартуке в непосредственной близости с газовой плитой и мойкой. Это касается и других кухонных зон, где возможно случайное попадание на розетку влаги или внешний её нагрев.

Старайтесь избегать расположения розеток за выдвижными ящиками и на пути сдвижных дверок, чтобы при открывании-закрывании не повредить розетку и подключённые к ней приборы. Не размещайте розетки под сушильным шкафом с посудой, влага из которого может попадать на розетку — всё ведь до разу.

Отдельно стоит сказать про встраиваемые розетки. Мода на них набирает обороты. Старайтесь не поддаваться этой моде и разумно относиться к разнообразным встраиваемым розеткам. То, что хорошо для спальни, совершенно не подходит для кухни. Встроенная розетка в столешницу или в шкафчик выглядит красиво и функционально, но где гарантия, что вы что-нибудь не прольёте на неё? Ну не вы, так ваши дети, гости, домашние животные или, не дай Бог, мыши? Вобщем, будьте осторожнее в их применении на кухне.

Электропроводка для кухонных розеток.

Для розеток придётся тянуть отдельный кабель от самого распределительного щитка. Кабель лучше использовать многожильный медный, сечение которого подбирается в зависимости от максимально возможной нагрузки. Если на вашей кухне есть электроплита, то к ней требуется проложить ещё один отдельный кабель, дополнительная нагрузка от любых других электроприборов на нём недопустима — этот кабель должен запитывать исключительно одну плиту. Сам щиток тоже потребует дополнительного переоборудования, т.к. дополнительные линии нуждаются в установке своих аппаратов защиты (автоматы, возможно УЗО). Если у вас однофазная сеть, то используйте трёхжильный провод, если трёхфазная, то четырёхжильный, потому что проводить заземление отдельным проводом запрещено. Нельзя также соединять заземляющий и зануляющий провода под одну общую клемму.
В этой статье ничего не сказано про освещение маленькой кухни, ибо это тема для отдельной статьи.
Самый главный и полезный совет: если у вас нет опыта в электромонтажных работах, то настоятельно рекомендуем нанять специалистов.

Как расположить розетки в квартире. Отдельные комнаты и помещения

Популярные материалы

Today’s:

• Ремонт в прихожей до и после.

1. Как расположить розетки в квартире. Отдельные комнаты и помещения
2. Правильное расположение выключателей. Как должен правильно включаться выключатель: вверх или вниз
   • Заключение
3. Расположение розеток на кухне. Простыми словами о розетках на кухне: где и как я их размещаю (от эксперта по кухням)
   • Количество розеток для кухонной техники
   • Где поставить розетки на кухне
   • 1. Розетка для варочной панели
   • 2. Розетка для духовки и СВЧ-печки
   • 3. Розетка для вытяжки
   • 4. Розетка для посудомоечной машины
   • 5. Розетки для кухонных гаджетов
   • 6. Схема розеток для заказчиков
4. Видео как Правильно разместить розетки и выключатели | LESH дизайн интерьера

Как расположить розетки в квартире. Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.

Наличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее. Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения.

Правильное расположение выключателей. Как должен правильно включаться выключатель: вверх или вниз

Установка выключателя осуществляется не только как удобно (нравится), но так же таким образом, чтобы по нему было видно включен он или отключен сейчас. На данный момент нет нормативных документов, где бы четко было прописано правильное положение выключателя, и как он должен включаться и отключаться. В этой статье речь пойдет о том, как все-таки правильно располагать выключатель. Итак, начнем.

Ка уже было сказано, четких правил нет, но вполне возможно провести аналогию с существующими коммутационными аппаратами. Вот, например, Рубильники : конструктивно они выполняются таким образом, что контакты переходят в замкнутое положение при перемещении рукоятки вверх, а разомкнутое положение обеспечивает переводом рукоятки в нижнее положение.

Это обусловлено тем, что в случае нештатной ситуации «дернуть» рычаг вниз гораздо быстрее и легче, чем переводить его вверх.

Кроме этого именно такое расположение обеспечивает дополнительную защиту от самопроизвольного включения, например, если на него случайным образом окажет воздействие посторонний предмет.

А уже положения рубильников регламентируется правилами ПУЭ, а конкретно пункт 4.1.9, который звучит следующим образом:

Давайте посмотрим на автоматические выключатели, они выполнены следующим образом: расположение «флажка» вверх указывает на то, что автомат включен. Об этом так же могут информировать надписи и цветовая маркировка.

А положение флажка «вниз» указывает на отключенное положение автоматического выключателя.

Таким образом, питание подводится сверху, а потребитель подключен снизу.

Если посмотрим на автомат АВ, то кнопка включения расположена вверху, а кнопка выключения внизу:

Из этого можно вывести следующее правило:

Вверх – включаем, вниз — выключаем.

Таким образом, монтаж будет технически грамотным.

А это значит, что и выключатели света должны монтироваться аналогичным образом.

Но современный рынок наводнен выключателями разнообразных конструкций: клавишные, сенсорные, поворотные и футуристические выключатели. Именно по этой причине перед установкой нужно внимательно изучать документацию, где должно указываться нормальное положение выключателя и его ориентация в пространстве.

Скажем так, признаком хорошего тона является такое подключение выключателя, когда переводом клавишей вверх происходит включение, а перевод клавиши вниз происходит отключение.

Заключение

Итак, теперь можно ответить на вопрос в заглавии нашей статьи: выключатель должен включаться переводом клавиши вверх. Но это не жесткая рекомендация, а, так сказать, правило хорошего тона при монтаже.

Вы же можете в своем доме избрать другой вариант, самое главное, чтобы в доме соблюдалось единообразие, то есть, если приняли решение, что у вас выключатели включаются переводом клавиши вниз, то так должно быть во всем доме.

Если статья оказалась вам полезна, или интересна, то оцените лайком. Спасибо за ваше внимание!

Расположение розеток на кухне. Простыми словами о розетках на кухне: где и как я их размещаю (от эксперта по кухням)

При проектировании кухни больше всего вопросов возникает по поводу розеток. Сколько их нужно, где расположить?

Я решила рассказать вам о розетках на конкретном примере. Покажу, как мы нашему заказчику помогли подготовить схему их расположения. Конечно, сначала сделали замер, утвердили проект кухонного гарнитура, и только затем приступили к разметке розеток на схеме.

Сначала посчитаем, сколько же их нам нужно.

Количество розеток для кухонной техники

Любите кофе? Не забудьте про розетку для кофемашины!

✔️для газовой варочной панели плиты (на электророзжиг);
✔️для духовки и электрической плиты, не менее 4 мм в диаметре;
✔️для посудомоечной и стиральной машины;
✔️розетка для встраиваемых кофемашины, микроволновки, пароварки;
✔️для холодильника, телевизора;
✔️для вытяжки;
✔️для подсветки рабочей зоны и мебели;
✔️для пылесоса;
✔️для мелкой бытовой техники (миксер, блендер и тп);
✔️для настольной лампы или бра, рядом с обеденным столом или над ним;
✔️для зарядки гаджетов;
✔️на откосе окна (для новогодней иллюминации, зарядки гаджетов);
✔️для насоса 5-ступенчатого фильтра;
✔️для измельчителя (утилизатора);
✔️для нагревателя воды.
Проверяйте по этому списку, какую технику вы планируете разместить на кухне, считайте свои розетки.

Со списком определились.

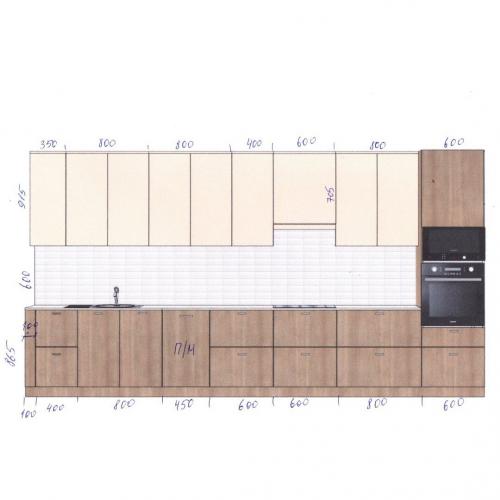

А вот наш проект, для которого будем расставлять розетки:

Проект кухонного гарнитура, для которого сделаем схему расположения розеток

Где поставить розетки на кухне

Прежде, чем расставить розетки, важно запомнить правило:

❗️Помним, что за встроенной техникой розеток быть не должно.

1. Розетка для варочной панели

Розетку для варочной панели устанавливаем на уровне цоколя строго под варочной панелью.

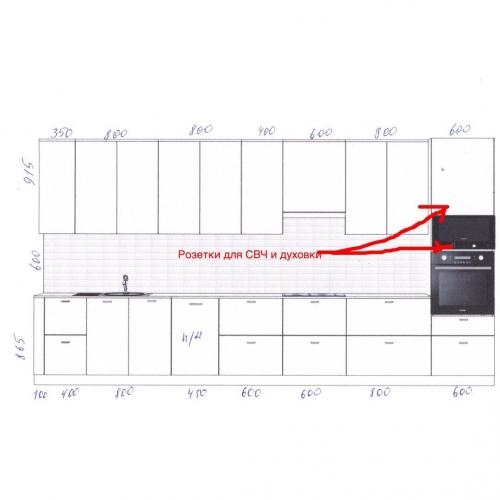

2. Розетка для духовки и СВЧ-печки

За духовкой и встраиваемой СВЧ тоже не должно быть розеток, поэтому выводим их в пенал, выше СВЧ. При установке сделаем вырез в задней стенке шкафа, и к розетками будет доступ.

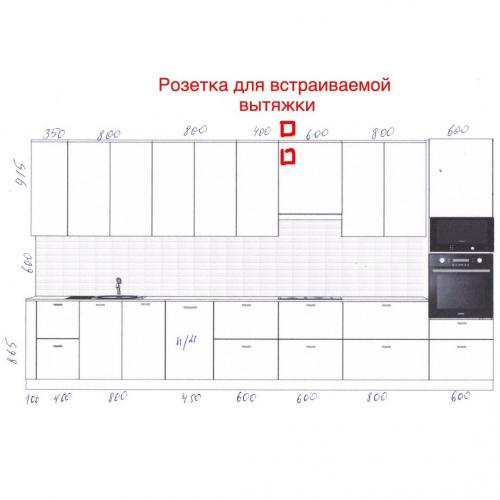

3. Розетка для вытяжки

Вытяжка встраиваемая, розетку удобнее сделать в шкафу. Если бы была купольная — то над кухонным гарнитуром. Другой вариант — подключить вытяжку напрямую, через клеммную колодку.

4. Розетка для посудомоечной машины

За посудомойкой тоже не должно быть никаких выступов, в том числе и розеток. В цоколе за ПММ розетка также будет мешать. Поэтому установим розетку в на стене за шкафом под мойку. Тут же поставим и розетки для утилизатора, и для насоса фильтра.

Даже если на данный момент этих приборов нет, позже не придется ломать голову, а как же их подключить.

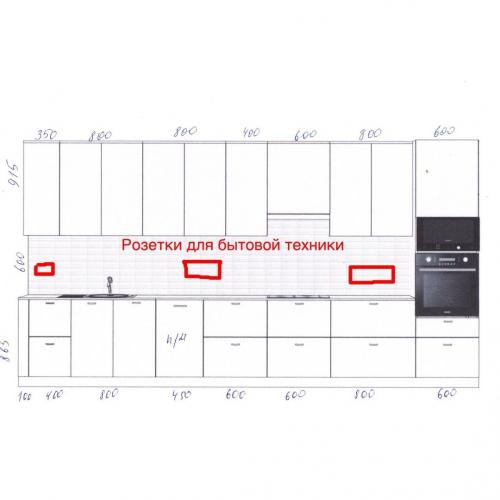

5. Розетки для кухонных гаджетов

Осталось разместить розетки для мелкой кухонной техники: чайника, мультиварки, блендеров-миксеров. Мы их размещаем на фартуке, между мойкой и варочной поверхностью, между варочной поверхностью и пеналом.

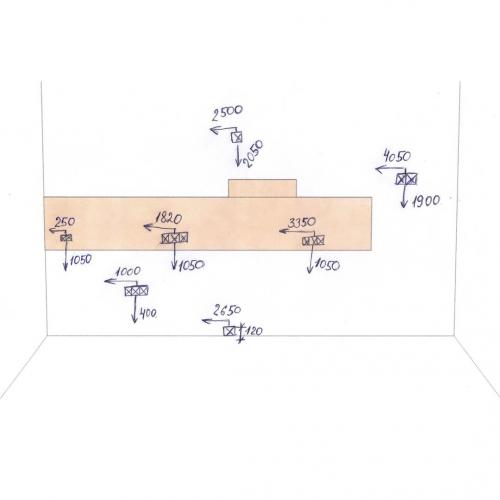

6. Схема розеток для заказчиков

Схема, которую мы отдали заказчикам

Схема расположения розеток готова. Заказчикам осталось определиться с местом установки розетки для холодильника, телевизора, зарядки телефонов, пылесоса. В нашу задачу это не входит, так как мы (мебельщики) работаем только с гарнитуром.

Напомню проект, с которым мы работали:

Совет: сделайте пару розеток прямо в откосе окна: будет где зарядить телефон, а на Новый год включите иллюминацию и вспомните меня добрым словом.

Розетка на кухонном окне

Полезен материал? Поставьте , чтобы я увидела, что мои материалы нужны вам. И подпишитесь — будет много и красоты, и пользы, обещаю.

Видео как Правильно разместить розетки и выключатели | LESH дизайн интерьера

Как правильно и удобно расположить розетки на кухне

Кухонная техника потребляет большую часть электроэнергии в доме, особенно, если наравне с микроволновкой использовать электрическую духовку и инфракрасную варочную панель. Правильное размещение розеток не только позволит свободно распорядится пространством на кухне, но и обезопасит вас от короткого замыкания и перепадов напряжения в сети.

В настоящее время на рынке представлено множество готовых решений для кухонь с самыми различными планировками и размерами, от бюджетных версий от китайских производителей, до дорогостоящих розеток с отличной защитой от влаги и статического напряжения.

Требования, предъявляемые к розеткам

Кухонная среда агрессивна по отношению к энергопотребителям: повышенная влажность, высокая мощность, а также наличие легковоспламеняющихся веществ могут привести к пожару или к выходу из строя дорогостоящих приборов.

Ко всем кухонным розеткам предъявляется повышенные требования:

• Влагозащита – розетка должна быть защищена по стандарту влагозащиты не менее чем IP44;
• Высокая мощность – микроволновая печь потребляет до 1500 ватт электроэнергии, следовательно, розетка должна выдерживать подобные нагрузки;
• Огнестойкость – материал розетки не должен плавиться даже если нагрузка на нее зашкаливает;
• Наличие заземления – статическое напряжение представляет опасность для приборов, особенно если речь идет о кухне, так как в непосредственной близости находится газ.

Советы профессионала

Профессионалы советую покупать розетки только проверенных производителей и избегать дешевых вариантов с низким качества. Нельзя устанавливать розетку над плитой или под мойкой – капли воды или жира могут привести к короткому замыканию или даже к пожару. Если в непосредственной близости возле мойки все же установлены электрические точки для подключения ботовых приборов, их лучше спрятать и как следует изолировать – если случится авария и прорвет сифон, то розетку может попросту залить водой, тогда короткое замыкание гарантировано.

Если электроприбор потребляет большое количество электроэнергии (больше 2-4 кВт), то его лучше подключить к электрощиту отдельно – таким при высокой нагрузке на сеть отключится только этот электроприбор, а не половина кухни. Скрытые розетки для редко используемых электроприборов – такая розетка расположена максимально далеко от зоны готовки или источников влаги и может быть скрыта в столешнице или даже в шкафу. Для установки розетки лучше воспользоваться услугами специалиста – самостоятельная установка розетки по инструкциям из видео хостингов может представлять опасность как для установщика, так и для кухонных приборов.
