Правила установки розеток в стену по евростандарту

Обеспечить комфортное расположение переносных осветительных приборов и бытовой техники позволяет правильная установка розеток. Чтобы выполнить работы, нужно знать принципы/правила безопасности и грамотно распланировать расположение точек питания.

1. Важные условия безопасного монтажа
2. Виды розеток
3. Технология монтажа
4. Наружный монтаж
5. Внутренняя установка
6. Демонтаж старой розетки
7. Как сделать заземление своими руками
8. Установка розеток и выключателей в панельном доме

Важные условия безопасного монтажа

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности

СНиП, ГОСТ и ПУЭ регламентируют ряд правил, которые нужно соблюдать при выполнении электромонтажных работ.

• Перед установкой выключателей и розеток по правилам следует отключать общий вводный автомат на весь дом или квартиру. Таким образом мастер разрывает и фазу, и ноль, что обеспечивает большую безопасность.
• Перед началом монтажа при помощи индикатора проверяют отсутствие напряжения 220 В.
• Точки питания в комнатах располагают в 60 см от пола (минимум). Если в доме есть дети любого возраста, высота монтажа меняется до 1,8 м. В местах общественного питания розетку ставят в 1,3 м от пола.
• Для надплинтусной конструкции с крышкой по евростандарту разрешено выдерживать высоту 30 см от нижней части комнаты.
• Нежелательно проводить монтажные работы и делать точки питания менее чем в 50 см от заземленного оборудования в ванных комнатах (радиаторы, арматура, раковина, трубы ПВХ).
• В сантехнических помещениях проводка должна быть только скрытой.
• Согласно правилам, на каждые 8-10 м2 комнаты должен приходиться один элемент электрического питания.
• Выключатели монтируют минимум в 90 см от пола и в 10 см от дверного косяка.
• Если работы проводятся в кухне, от газопроводной линии розетки и выключатели располагают минимум в 50 см.

Стандарты расположения розеток и выключателей

Нарушение установленных норм и требований грозит мастеру созданием аварийных ситуаций.

Виды розеток

Для обустройства однофазной линии электричества с напряжением 220 применяют такие типы конструкций:

• С боковым заземляющим контактом (С 2а). Их конструкция предполагает наличие дополнительной клеммы, к которой подключают зеленую жилу. Чаще монтаж розетки такого типа выполняют под мощную бытовую технику (электроплита, бойлер).
• Без заземления (С 1а). Обычные розетки, рассчитанные на максимальный рабочий ток 10 А. Они способны выдерживать напряжение до 250 В и не нуждаются в заземлении.
• Устройства с наличием штифтовой заземляющей клеммы. Она монтируется зависимо от вида подключаемой вилки. Такие элементы имеют стандарт С 3а.

Дополнительно розетки классифицируют на виды по типу конструкции:

• Наружные (накладные). Предназначены для самостоятельного монтажа на стенах деревянных срубов, панелей. Если мастер не знает, как установить розетку в таких зданиях, стоит руководствоваться правилами пожарной безопасности. Врезать точки питания в дерево категорически запрещено.
• Встроенные (внутренние). Используются для монтажа в стены из монолита, кирпича, пенобетона, гипсокартона.

• С пружинными клеммами. Зачищенные провода вводятся в специальное техническое отверстие и фиксируются автоматически.
• С винтом. Провода прижимаются к клеммам при помощи затяжки маленького крепежа.

Существуют также напольные миниколонны, при помощи которых можно вывести от 2 до 6 точек электропитания одновременно. Их можно добавить, если нужно подключить большое количество оборудования в одном месте.

Перед тем как сделать розетку, важно учесть, что установку точки питания без заземления можно проводить с применением двухжильного двойного кабеля (с двумя проводами внутри). Монтаж элемента с заземлением выполняют, используя трехжильные (тройные) кабели. Желтый провод предназначен для стыкования искомых клемм с квартирным заземлением.

Технология монтажа

Перед тем как устанавливать розетки, нужно подготовить весь необходимый инструмент:

• отвертки (плоская и крестовая);
• перфоратор и коронку к нему 70 мм;
• штроборез или болгарку;
• бокорез или острый нож для снятия оплетки кабеля;
• строительный уровень для установки розеток;
• рулетка и маркер;
• молоток и зубило;
• шпатель;
• тара для подготовки строительного раствора (алебастр, гипс, шпаклевка).

Шумные грязные работы по штроблению стен лучше выполнять в будние дни с 10:00 до 17:00. Так можно минимизировать возможные конфликты с соседями. Если рядом есть маленькие дети, стоит прерываться на обеденный перерыв.

Розетки устанавливают одним из способов — накладным или встроенным.

Наружный монтаж

Деревянные подрозетники для открытой проводки

Чтобы поставить розетку на деревянную стену, нужно придерживаться такой схемы работ:

1. При помощи кабель-канала к зоне расположения будущей точки питания подводится электрокабель. Важно обрезать его длину с некоторым запасом на установку.
2. К стене нужно на специальную панель прикрепить подрозетник при помощи саморезов.
3. Крышку-панель конструкции снимают и подключают к искомым клеммам жилы освобожденного от оплетки кабеля. Здесь стоит учитывать маркировку: «L» означает фазный провод, «N» — нулевой.
4. При помощи специальных ушек полимерный корпус розетки на саморез крепят к установленному подрозетнику. Чтобы он не пережимал питающий кабель, нужно выломать техническое окошко сбоку. Всю конструкцию фиксируют винтом.

Остается закрыть провода по стене крышкой от кабель-канала.

Внутренняя установка

Штробы делают только вертикально и горизонтально

Чтобы установить розетку в стену, сначала под нее нужно подготовить гнездо: проштробить стены и сформировать выемку в перегородке. Перед началом работ наносят разметку на стены, если точка питания устанавливается в новом месте. Этапы дальнейшей работы:

1. Каналы под кабель делают строго по намеченным линиям. Сначала формируют резы по обеим их сторонам, а затем выбивают остатки бетона молотком и зубилом.
2. Гнездо для стакана делают перфоратором с коронкой. Остатки монолита снова выбивают, параллельно примеряя элемент по глубине. Он не должен выступать над плоскостью стены.
3. По готовой штробе тянут питающий кабель и вставляют его конец в технические разъемы стакана, выводя конец 10-15 см. Этого с запасом должно хватить на подключение.
4. При помощи алебастрового раствора монтируют в гнездо стакан, контролируя уровень его выступа над плоскостью стены. Все зазоры вокруг стакана закрывают строительной смесью, выравнивая поверхность перегородки. Алебастр сохнет 20-30 мин. Шпаклевка и гипс дольше (до суток, зависимо от того, сколько раствора использовано).
5. Освобождают питающий кабель от оплетки на 10 см, а каждый открывшийся провод (красный/коричневый, синий/белый, желтый/желто-зеленый) на 1 см.
6. Их подводят к клеммам розетки согласно фазам. К нулю — синий или белый (зависит от производителя). К фазе — красный (коричневый). К заземлению — зеленый (желто-зеленый).
7. Вставляют подрозетник в стакан и фиксируют его посредством раздвижных лапок. Важно также контролировать ровность расположения элемента по уровню. Иначе точка питания будет иметь перекос.
8. Остаётся установить наружную панель и рамку на винт.

Вставить розетку в гипсокартон очень просто. Она имеет специальные прижимные фиксаторы. Подрозетник вставляется в гнездо. Гипсокартонное основание достаточно хрупкое, поэтому при работе перфоратором не следует сильно давить на него.

Демонтаж старой розетки

При проведении ремонта часто приходится менять старые точки питания на новые, особенно в хрущевках или сталинках, панельных домах старого типа. Иногда такие розетки вмонтированы в стену без подрозетника. Здесь мастер должен действовать в такой последовательности:

1. Отключается питание на распределительном щитке.
2. Снимается панель розетки, отвинчивая крепежи.
3. При помощи отвертки мастер отсоединяет провода от клемм и убирает старую конструкцию.
4. Важно освободить часть питающего кабеля, чтобы свободно сформировать гнездо под установку нового стакана.
5. В остальном все действия выполняются по аналогии установки внутренней (встроенной) точки питания.

Если питающий кабель короткий, можно удлинить его. Все соединения тщательно изолируют.

Как сделать заземление своими руками

Схема заземления на розетке своими руками

Иногда приходится делать заземление на розетку своими руками. Работы выполняют таким образом:

• От общей распределительной коробки или от щитка по штробам к намеченной зоне тянется трехжильный кабель. Сечение каждого провода должно быть не меньше 2,5 мм2.
• На специальной DIN-рейке следует закрепить клеммник. К нему будет подключаться жила «земли». Цвет заземляющего провода всегда зеленый или желто-зеленый.
• Места стыков проводов при монтаже розеток хорошо изолируют.

После проведенных работ остается закрепить розетку с заземлением.

Установка розеток и выключателей в панельном доме

Преимущество работы штроборезом — ровная штроба, отсутствие пыли

Если приходится монтировать точки питания на бетонные стены в панельных домах, важно учитывать, что монолитные блоки содержат внутри арматуру. Поэтому при штроблении лучше пользоваться металлоискателем. Делать каналы в несущих конструкциях запрещено.

Чтобы прикрутить новую розетку на место старой, стыкующейся с точкой питания в соседней квартире через стену, специалисты рекомендуют действовать таким способом:

• Немного сдвинуть расположение новой, а место стыка с соседями запенить или заштукатурить. Их точка питания может остаться на своем старом месте.
• Протянуть еще одну точку питания по штробам от уже имеющейся.
• Отвести новый кабель от распределительной коробки для монтажа розеток.
• Подвести питание к новой точке питания от выключателя.
• Посадить стаканы на старое место на слой алебастра.

Таким же образом можно подключить свет в комнате, подвести проводку к выключателям.

Все электромонтажные работы стоит выполнять крайне осторожно. Если мастер понимает, что не справится с задачей, лучше ставить электрику при помощи опытного профессионала, имеющего разрешение на оказание подобных видов услуг.

На каком расстоянии от края раковин допускается установка штепсельных розеток?

Николай
На каком расстоянии от края раковин допускается установка штепсельных розеток на напряжение 230 В в ванных и умывальных комнатах в жилых зданиях? Какие документы регламентируют это?

Ответ:
Вы имеете право установить штепсельные розетки в зоне 3 по ГОСТ Р 50571.11-96, а именно на расстоянии не менее 0,6 метра от умывальника.

ПУЭ-7
7.1.47. В ванных комнатах, душевых и санузлах должно использоваться только то электрооборудование, которое специально предназначено для установки в соответствующих зонах указанных помещений по ГОСТ Р 50571.11-96 «Электроустановки зданий. Часть 7.
Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения», при этом должны выполняться следующие требования:
♦ электрооборудование должно иметь степень защиты по воде не ниже чем:
в зоне 0 — IРХ7;
в зоне 1 — IРХ5;
в зоне 2 — IРХ4 (IРХ5 — в ваннах общего пользования);
в зоне 3 — IРХ1 (IРХ5 — в ваннах общего пользования);
♦ в зоне 0 могут использоваться электроприборы напряжением до 12 В, предназначенные для применения в ванне, причем источник питания должен размещаться за пределами этой зоны;
♦ в зоне 1 могут устанавливаться только водонагреватели;
♦ в зоне 2 могут устанавливаться водонагреватели и светильники класса защиты 2;
♦ в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.
В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) УДК 696.6:006.354 Группа E08
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ

Часть 7
ТРЕБОВАНИЯ К СПЕЦИАЛЬНЫМ ЭЛЕКТРОУСТАНОВКАМ

Раздел 701
ВАННЫЕ И ДУШЕВЫЕ ПОМЕЩЕНИЯ
Electrical installations of buildings. Part 7. Requirements for special installations or
locations. Section 701. Locations containing a bath tub or shower basin
ОКС 27 020; 29 020 ОКСТУ 3402
Дата введения1997-01-01

Предисловие
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 337 «Электрооборудование жилых и общественных зданий».
2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 10 июля 1996 г. № 446.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 364—7—701-84 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».

4. ВВЕДЕН ВПЕРВЫЕ.
Введение
Настоящий стандарт входит в часть 7 комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе стандартов Международной электротехнической комиссии МЭК 364 «Электрические установки зданий», регламентирующих требования по безопасности эксплуатации электроустановок зданий.
Нумерация разделов и пунктов в стандарте соответствует принятой нумерации в стандарте МЭК 364—7—701-84.
Требования настоящего стандарта дополняют, изменяют или отменяют требования отдельных государственных стандартов комплекса ГОСТ 30331/ГОСТ Р 50571 на электроустановки зданий, что отражено в обозначениях разделов и пунктов стандарта.
Например: 701.411.1.4.3 — обозначение пункта, изменяющего требования пункта 411.1.4.3 ГОСТ 30331.3-95/ГОСТ Р 50571.3-94.
Кроме того, для электроустановок ванных и душевых помещений должны применяться требования других стандартов комплекса ГОСТ 30331/ГОСТ Р 50571 в части, относящейся к этим электроустановкам.
1. Область применения
Настоящий стандарт устанавливает специальные требования к электроустановкам в ванных и душевых помещениях в окружающих их зонах, где имеет место повышенный риск поражения людей электрическим током.
Общие требования по обеспечению безопасности — по ГОСТ 30331.1/ГОСТ Р 50571.1 (часть 2).
Эти требования не относятся к закрытым душевым кабинам, изготовленным заводским способом со своим душевым поддоном и канализацией, за исключением 701.53б.
Примечание. Для ванных помещений, предназначенных для медицинских целей, могут понадобиться специальные требования.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 7397.0—89. Выключатели для бытовых и аналогичных стационарных электрических установок. Общие технические условия.
ГОСТ 30331.1-95 (МЭК 364-1-72, МЭК 364-2-70)/ГОСТ Р 50571.1—93 (МЭК 364-1-72, МЭК 364-2-70) Электроустановки зданий. Основные положения
ГОСТ 30331.3-95 (МЭК 364-4-41-92) ГОСТ Р 50571.3—94 (МЭК 364-4-41-92) Электроустановки зданий. Часть 4.
Требования по обеспечению безопасности. Защита от поражения электрическим током

701. ВАННЫЕ И ДУШЕВЫЕ ПОМЕЩЕНИЯ.
701.3. Общие характеристики.
701.32. Классификация зон.
Требования настоящего стандарта для обеспечения безопасности и выбора электрооборудования основываются на следующих размерах зон для ванных и душевых помещений (см. 701А и 701В).
Зона 0 представляет собой внутренний объем ванны или душевого поддона.
Зона 1 ограничивается:
— внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,60 м от душевого разбрызгивателя — для душа без поддона;
— полом и горизонтальной плоскостью на расстоянии 2,25 м над полом.
Зона 2 ограничивается:
— внешней вертикальной плоскостью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,60 м;
— полом и горизонтальной плоскостью на расстоянии 2,25 м над полом.
Зона 3 ограничивается:
— внешней вертикальной плоскостью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,40 м;
— полом и горизонтальной плоскостью над полом на расстоянии 2,25 м.
Размеры измеряются с учетом стен и стационарных перегородок (рисунки 701А и 701В).

701.4. Требования по обеспечению безопасности.
701.41. Защита от поражения электрическим током.
Примечание. Защита штепсельных розеток — по 701.53а настоящего стандарта.

701.411.1.4.3. При применении в качестве защитной меры системы БСНН защиту от непосредственного прямого прикосновения к токоведущим частям, независимо от номинального напряжения, следует выполнять:
— ограждениями или оболочками, обеспечивающими, по крайней мере, степень защиты не ниже IР2Х, или
— изоляцией, способной выдержать испытательное напряжение переменного тока 500 В (действующее значение) в течение 1 мин.

701.413.1.6. Уравнивание потенциалов.
К системе дополнительного уравнивания потенциалов должны быть присоединены все сторонние проводящие части, все открытые проводящие части, находящиеся в зонах 1, 2 и 3, а также все защитные проводники.

701.471. Применение защитных мер от поражения электрическим током.

701.471.0. В зоне 0 допускается только защита с применением системы БСНН или ЗСНН при номинальном напряжении, не превышающем 12В, причем источник питания системы БСНН или ЗСНН должен размещаться за пределами зоны 0.

701.471.1. Не допускаются меры защиты посредством барьеров (412.3 ГОСТ 30331.3/ГОСТ Р 50571.3) и размещение вне зоны досягаемости (412.4 ГОСТ 30331.3/ГОСТ Р 50571.3).

701.47.1.2. Не допускаются меры защиты посредством размещения электрооборудования в непроводящих помещениях (413.3 ГОСТ 30331.3/ГОСТ Р 50571.3) и применение системы местного уравнивания потенциалов без заземления (413.4).

701.5. Выбор и монтаж электрооборудования.
701.51. Общие правила.
701.512.2. Электрооборудование должно иметь по меньшей мере следующие степени защиты:
в зоне 0 — IРХ7;
в зоне 1 — IРХ5;
в зоне 2 — IРХ4 (IРХ5 — в ваннах общего пользования);
в зоне 3 — IРХ1 (IРХ5 — в ваннах общего пользования).

701.52. Электропроводка.
701.520.01. Требования применяют к открытой электропроводке и к скрытой электропроводке (глубина не более 5 см).

701.520.02. Электропроводка должна иметь изоляцию, удовлетворяющую требованиям 413.2 ГОСТ30331.3/ГОСТ Р 50571.3, без какой-либо металлической оболочки.
Примечание. Такая электропроводка может состоять, например, из одножильных кабелей в изолирующей оболочке или многожильных кабелей с изолирующей оболочкой.

701.520.03. В зонах 0, 1 и 2 должны находиться только те электропроводки, которые необходимы для подачи питания устройствам в этих зонах.

701.520.04. Соединительные коробки не устанавливают в зонах 0, 1 и 2.

701.53. Распределительные устройства и устройства управления.
а) В зонах 0, 1 и 2 распределительные устройства и устройства управления не устанавливают.
Примечание. Выключатели, приводимые в действие при помощи шнура, могут устанавливаться в зонах 1 и 2 при условии, что они соответствуют требованиям ГОСТ 7397.0.
В зоне 3 штепсельные розетки могут быть установлены, если они:
— или подсоединены к индивидуальному разделяющему трансформатору в соответствии с 413.5.1 ГОСТ 30331.3/ГОСТ Р 50571.3;
— или подключены к источнику питания системы БСНН или ЗСНН по 411.1 ГОСТ 30331.3/ГОСТ Р 50571.3;
— или защищены устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
б) Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,60 м от двери в душевую кабину, изготовленную заводским способом (рисунок 701С).

701.55. Прочее стационарное электрооборудование.
Эти требования не относятся к электроприборам, если они подключены к источнику питания системы БСНН в соответствии с требованиями 411.1, 411.1.4.3 ГОСТ 30331.3/ГОСТ Р 50571.3 или к источнику питания системы ЗСНН согласно требованиям 411.1, 411.1.5.1, 411.1.5.2 ГОСТ 30331.3/ГОСТ 50571.3.
В зоне 0 допускается установка только электроприборов, предназначенных для применения в ванне.
В зоне 1 могут устанавливаться только водонагреватели.
В зоне 2 могут устанавливаться только водонагреватели и светильники класса II.
Нагревательные элементы, закладываемые в пол и предназначенные для обогрева помещения, могут быть установлены во всех зонах при условии, что они покрыты металлической сеткой или заземленной металлической оболочкой, подсоединенной к системе уравнивания потенциалов, технические требования на которую указаны в 701.413.1.6.

8-е 9-f

Рисунок 701А — Размеры зон (план)
1-а — ванна; 2-b — ванна со стационарной перегородкой; 3 — зона 0; 4 — зона 1; 5 — зона 2; 6 — зона 3; 7-е — душ с поддоном; 8-е — душ без поддона; 9-f — душ без поддона, но со стационарной перегородкой; 10 — разбрызгиватель душа; 11-d — душевой поддон со стационарной перегородкой

6-h, 7-i

Рисунок 701В — Размеры зон (вертикальный разрез)
1-g — ванна; 2 — зона 1; 3 — зона 2; 4 — зона 3; 5 — зона 0; 6-h — душ с поддоном; 7-i — душ без поддона, но со стационарной перегородкой; 8 — стационарная стена-перегородка

Рисунок 701 С — Расположение душевой кабины (ДК), изготовленной заводским способом

Прочая и полезная информация

Читайте также:

• Какая периодичность электроизмерений в учреждениях здравоохранения?

5 Комментария(-ев) на ”На каком расстоянии от края раковин допускается установка штепсельных розеток?”

Продолжение вопроса о размещению розеток около раковин.
В ответе по данному вопросу ссылаются на документы в которых нет указаний о раковинах, а есть только — ванные и душевые поддоны. Старое издание ПУЭ регламентировало расстояние от раковины до розетки величиной 0,5 м. Энеронадзор разрешает установку зеркальных шкафчиков промышленного изготовления со встроенной розеткой над раковиной, при условии наличия сертификата соответствия на шкафчики.
Какие документы регламентируют это?

Здравствуйте, Николай!
В ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) подразумевается, что в зоне 3, в которой допускается установка штепсельных розеток, отсутствуют умывальники. Об этом же говориться в СП 31-110-2003.

Производитель зеркальных шкафчиков с рукомойниками не имеет право встраивать штепсельные розетки на расстоянии менее 0, 6 метра от края умывальника, тем более над и под рукомойниками. Не забывайте, что ванные комнаты относятся к помещениям с повышенной опасностью.

Отдельные инспекторы, в силу своей безграмотности и лени, могут разрешать всё что угодно, но это не даёт право устанавливать штепсельные розетки в ванных комнатах в зонах 0, 1 и 2.

СП 31-110-2003
14.29
Не нормируется расстояние от розеток, предназначенных для присоединения стационарных кухонных электроплит и кондиционеров, до корпусов этих приборов. При этом не допускается размещать розетки под и над мойками.
Расстояние от корпуса стационарной кухонной электроплиты до заземленных частей сантехнического оборудования, стальных труб отопления, горячего и холодного водоснабжения, моек и радиаторов не нормируется.

14.40
В ванных комнатах квартир, в умывальных, душевых, ванных комнатах и преддушевых общежитии и гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11, присоединенных к сети через разделяющий трансформатор или защищенных УЗО на ток до 30 мА.

ГОСТ поменялся. Сейчас действует ГОСТ Р 50571.7.701-2013.
В нем есть некоторые изменения по зонам. Теперь отсутствует зона 3.

За пределами зоны 2 но новому ГОСТ Р 50571.7.701-2013 можно ставить розетки с IP20 ?

Здравствуйте, Андрей!
С ответом на свой вопрос Вы можете ознакомиться, пройдя по ссылке «Можно ли в ванной комнате устанавливать розетки с IP20?».

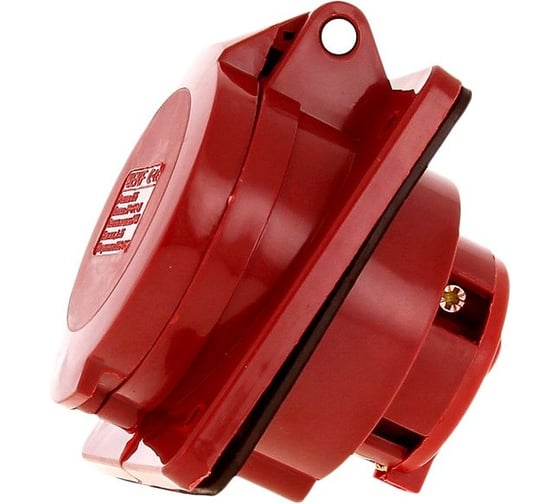

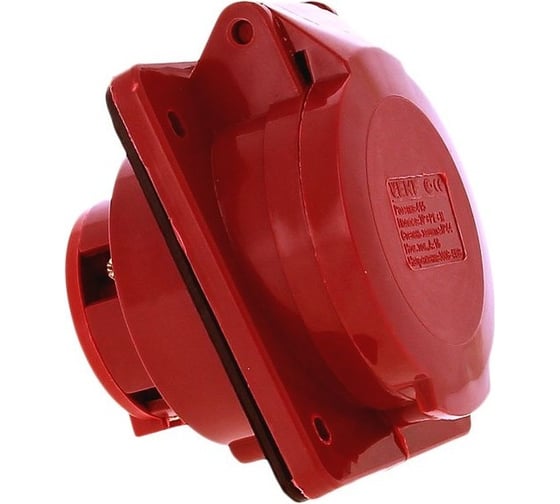

Внутренняя силовая розетка скрытой установки 16A 3P+Е+N 380В IP44 415 EKF ps-415-16-380 126586

• Способ установки: скрытая установка
• Количество полюсов: 3Р+РЕ+N
• Напряжение сети: 380 В
• Номинальная сила тока: 16 А

Все характеристики

Спишите до 209 р. бонусами Начислим 5 бонусов

Внутренняя розетка скрытой установки 16A 3P+Е+N 380В IP44 415 EKF ps-415-16-380 126586 представляет собой силовой штепсельный разъем для подключения различного электроинструмента, промышленного и строительного электрооборудования к сети напряжением 380 В.

Технические характеристики EKF 16A 3P+Е+N 380В IP44 ps-415-16-380 126586

Преимущества EKF 16A 3P+Е+N 380В IP44 ps-415-16-380 126586

• Полюса: 3P + PE + N;
• Соответствие ГОСТ Р51323.1-99 (МЭК 60309-1-99), ГОСТ Р51323.2-99 (МЭК 60309-2-99);
• Корпус внутренней силовой розетки скрытой установки 16A 3P+Е+N 380В IP44 415 EKF ps-415-16-380 126586 изготовлен из самозатухающего полимерного материала;
• Электрические контакты и металлические крепежные элементы защищены от коррозии;
• Гарантийный срок эксплуатации — 5 лет;
• Вес 0,2 кг.

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

• Трехфазные розетки

• Россия — родина бренда
• Китай — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 0,11
• Длина, мм: 50
• Ширина, мм: 70
• Высота, мм: 100

Документация

• Сертификаты соответствия

• Скачать всю документацию

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Высокий уровень комфорта современного человека предполагает использование большого количества электрических приборов. Поэтому установка розеток в ванной комнате является не прихотью, а важной необходимостью.

Выбор и монтаж точек электропитания происходит согласно требованиям нормативных документов и правилам внутриквартирного или внутридомового устройства электросети. Эти положения изучены нами и подробно изложены в статье.

Мы обозначим зоны, приемлемые для монтажа розеток, перечислим правила прокладки электрокабеля и дадим советы по выбору электрических приборов. Предложенная пошаговая инструкция по установке поможет выполнить все электромантажные работы самостоятельно, не обращаясь за помощью к специалистам.

Для чего нужна розетка в ванной

В домах старой застройки розетки в ванных комнатах встречаются крайне редко. Причиной тому является компактный метраж помещения, элементарное отсутствие свободного места на стенах и слабая общая электросеть квартиры.

К тому же до недавних пор считалось, что электроточки в ванных комнатах и туалетах устанавливать нельзя, поэтому они выносились наружу и монтировались около дверей в санузел.

В современном жилье ситуация иная: совмещенные с туалетом и отдельные ванные комнаты отличаются большой площадью, что позволяет свободно размещать во внутреннем пространстве стиральную машинку, водонагреватель, сушилку, дополнительный электрообогреватель-полотенцесушитель, систему «теплый пол».

Актуальным остается ежедневное использование фена, электробритвы, устройства для завивки волос и др.

Чтобы точно выяснить, сколько розеток необходимо для ванной комнаты, нужно составить список всех устройств и среди них выделить те, что включены в сеть постоянно.

Предположим, в большой ванной комнате часто устанавливают стиральную машинку. Под нее обычно выделяют отдельную электроточку или монтируют подключение кабеля напрямую, при помощи клеммника.

По правилам, электроточка должна находиться слева, справа или над прибором, устанавливать ее за объемным агрегатом запрещается. Необходимо обеспечить простой доступ, чтобы в случае выхода изделия из строя его можно было бы быстро и легко заменить или отремонтировать.

Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования. Уточнить правовую информацию можно в нормативных документах, например, в ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

Какие зоны подходят для монтажа

Как известно, сочетание воды и электричества в быту очень опасно для человека. Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3.

По правилам, электрические приборы могут размещаться в любой из зон, но они должны соответствовать нормам напряжения, степени защиты, а также быть подключенными к автоматам УЗО в квартирном электрощитке.

Разберем возможности каждой зоны.

Если в ванной комнате установлены перегородки или сделаны ниши, предотвращающие регулярное попадание водных брызг на корпус электрических точек, требования к монтажу более мягкие. Например, можно обойтись без предохраняющей крышки.

На какой высоте устанавливать розетку

Стандарты высоты, на которой должна производиться установка розеток в санузле или ванной комнате, за полвека не изменились: 0,9-1 м от поверхности пола.

Однако строгих правил нет, поэтому при монтаже чаще руководствуются удобством использования. Например, электроточка для стиральной машинки обычно находится ниже ее верхней крышки, сбоку от корпуса.

В современной справочной документации можно встретиться с нормами высоты, кардинально отличающимися от принятых раньше стандартов.

При планировке квартир в многоэтажках выбирают высоту 40-45 см от уровня бетонной плиты, то есть с учетом последующей отделки – 30-35 см над финишным напольным покрытием.

Обратимся к требованиям ПУЭ. Оказывается, там обозначено только максимальное удаление розетки от напольного покрытия – 1 м. Минимального не указано, а это значит, что ее можно монтировать даже в плинтус. При этом если в семье есть дети, рекомендуется применять специальные технические устройства – с защитными шторками.

Однако положение на расстоянии 0,3 м от пола и тем более в плинтусе абсолютно не подходит для ванной комнаты. В местах прохождения коммуникаций, по которым циркулирует вода, нельзя располагать розетки внизу, ведь постоянно существует риск затопления помещения.

Также следует придерживаться общих для всех комнат правил:

• не менее 10 см – расстояние до дверных и оконных проемов;
• не менее 15 см – расстояние до потолка;
• 90 см – при установке блока «розетка/выключатель» высота от пола.

Можно сделать вывод, что оптимальным является расположение розетки на расстоянии от 0,5 м до 0,9 м над уровнем чистового пола. Если необходимо заменить старую розетку, лучше просто демонтировать ее и установить новую, не меняя места.

Правила прокладки электрокабеля

В новых домах при замене розеток кабель обычно не трогают, так как он полностью отвечает нормам безопасности и способен выдержать нагрузку. Если дом старый, то во время ремонта в ванной перед монтажом розеток провода лучше заменить.

Для установки бытовой техники – стиральной машинки, нагревателя – рекомендуется монтировать мощные силовые линии, а в некоторых случаях – и выделенные электромагистрали с отдельным УЗО.

Обязательно потребуются монтажные коробки – для распределения проводов по линиям. Если в ванной комнате установят 2 блока розеток, соответственно, и распределительных коробок потребуется тоже 2.

Монтажные коробки размещают под потолком на регламентируемом правилами расстоянии, и уже от них вертикально вниз опускают провода до места установки розетки.

Дело в том, что за облицовкой не видно расположение кабеля, поэтому его диагональное размещение строго запрещено. Любой провод, находящийся за пределами канала «монтажная коробка/розеточный блок», может стать причиной аварии.

По близкому расстоянию, то есть напрямик, провода можно располагать либо под напольным покрытием, либо над подвесными конструкциями – натяжными или гипсокартонными потолками. Но в этом случае провода желательно поместить внутрь защитных рукавов (неметаллических). Это относится ко всем типам изделий: ВВГнг, ВВГ и даже NYM.

Несколько слов о типе проводки. Для ванных комнат наиболее безопасной считается внутренняя, расположенная в штробах под облицовкой. Наружная также используется, но крайне редко, так как она характерна для ванн в деревянных домах. Прикрыть провода можно пластиковыми коробами из негорючего материала.

Как выбрать розетку для санузла

Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.

Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.

Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.

Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.

Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.

Пошаговая инструкция по монтажу

Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.

Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.

Шаг 1 – подготовка инструментов и материалов

Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор для проделки штроб, дрель с коронками.

При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.
