Электро розетки для деревянного дома

Установка розеток в деревянном доме

03.07.2013 13:19

Прокладка электрических проводов в деревянном доме – это наиболее ответственный вид работ при возведении деревянных домов. Электропроводка в доме из оцилиндрованного бревна должна выполнятся только специализированными рабочими с соблюдением всех правил ПУЭ и техники безопасности. Деревянный дом очень уязвим к действию огня, и при неправильном монтаже электрической проводки

и установки розеток может загорется при первом же коротком замыкании. Установка электрических розеток в деревянных домах — очень ответственный вид работ и должен проводиться по следующим правилам, которые мы рассмотрим далее.

Способы установки розеток в деревянных домах

Установить розетки в доме из оцилиндрованного бревна можно тремя способами. Первый способ установки розеток в деревянных домах подразумевает под собой скрытую проводку внутри деревянных стен. Скрытая проводка в деревянном доме выполняется в момент сборки деревянного каркаса дома. Во время монтажа брёвен в них длинным сверлом по дереву просверливают отверстия для закладки металлических или полиуретановых трубок. Эти металлические трубки представляют собой скрытые кабель каналы, которые уберегут деревянный дом от пожара во время короткого замыкания. По этим заранее установленным кабель каналам растягивают электрические провода. Места установки розеток выпиливают специальными коронками по дереву, чтобы розетка была утоплена в стену. Такой вид монтажа электрики в деревянных домах является наиболее привлекательным, так как не портит вид внутри деревянного дома.

Вторым вариантом разводки электрических проводов в деревянном доме является открытый монтаж. Выполняя его, сначала устанавливают на стенах открытые кабель каналы для дальнейшего монтажа электропроводов. Эти кабель каналы по правилам ПУЭ должны быть металлическими в деревянных домах. Чтобы металлический кабель-канал гармонично вписывался во внутренний интерьер дома, его окрашивают под цвет дерева. Розетки в варианте установки выбирают накладными. Накладные розетки для деревянных домов тоже подбирают под цвет дерева, но это не догма, и каждый выбирает цвет розеток такой какой ему нравится.

В третьем варианте используют комбинированный способ электрической разводки в деревянном доме. Он выполняется когда розеток установленных по проекту не хватает, и хозяин дома пытается доустановить недостающие. В таком случае прибегают к разводке электрических проводов под плинтусами пола и потолка, в зависимости от того, где нужна розетка. Проводка внутри плинтусов очень опасна и, чтобы её выполнять ,необходимо закупить специальные провода с тройной защитой от возгорания, которые в последующем будут туда заложены. Основным требованием при монтаже электрики в деревянных домах является то, что категорически запрещается использовать наращивание проводов и наличие распаечных коробок. Все провода в деревянных домах должны тянутся от электрического щита к потребителям неразрывно. Поэтому норма расхода электрических проводов в деревянных домах намного выше, чем в каменных. После окончания монтажа электрики, обязательно установите в деревянном доме пожарные дымовые датчики .

Монтаж электрики в деревянном загородном доме

Специалист высшей категории

Электромонтаж в деревянном коттедже, частном доме из дерева

Сейчас, как никогда актуален тренд на экологично чистые материалы, а дерево является одним из таковых. Электромонтаж в деревянном доме требует особого внимание. Для того, чтобы обеспечить максимальную пожаробезопасность в доме из дерева необходимо учесть все нормы и требования техники безопасности с учётом установки кабельно-проводниковой продукции.

Перед началом электромонтажных работ необходимо провести предварительные работы. К ним относится составление схемы подключения проводки и разметки.

Три основных составляющих монтажа электрики в доме сделанном из дерева

Электропроводка в деревянном доме состоит из трех основных трёх составляющих:

  • Безопасность;
  • Строк службы;
  • Внешний вид и комфорт пользования.

В деревянном доме можно выполнить четыре вида выключателя.

Оптимальный вариант в данных условиях – это частично-скрытая проводка с накладными розетками и выключателями

Главное, что нужно помнить в деревянном доме – горит не проводка, а горит пыль. Поэтому все места соединений должны находиться снаружи.

Электробезопасность в деревянном доме – это пять составляющих. Первая составляющее – это установка узлов, вторая – защита от импульсных перенапряжений, третья – заземление с сопротивлением не более 4 Ом, четвёртая – дополнительная система уравнения потенциалом, пятая – безразрывное заземление в розетках. Проводка в доме – это система, а система служит ровно столько, сколько служит самое слабое звено. Поэтому стоит подбирать материалы, которые согласованы между собой по сроку службы (не менее 30 лет).

Также стоит отметить, что важной задачей при электромонтаже является сохранения строка службы электроматериалов с помощью соблюдения всех технических норм установки.

Установка розеток в деревянном коттедже

1. Первым делом изготавливаем шаблон. Его можно изготовить несколькими методами: из цельного куска фанеры. Для этого нам понадобится кусок фанеры, рейки, рамка, фрезер. После этого начинаем размечать. Необходимо помнить, что шаблон изготавливается по размеру фризы, и под каждый фриз нужен свой шаблон.

2. Берём рейки и крепим под углом 90˚.

3. Далее берём дистанцию от края фрезера до края фризы и переносим на шаблон, на две стороны.

4. Прикладываем рамку и задаём нужный для нас размер для розетки.

5. Отпиливаем края заготовки и прикручиваем.

Читать еще:  Чем крепить стакан для розетки

6. Следующим шагом является уборка всех неровностей фрезером.

7. Далее производим разметку и крепим наш шаблон на стене. Отмечаем центр бревна, проводим горизонтальную линию.

8. Рамка установлена. Начинаем фрезеровать отверстие для розетки.

9. Откручиваем рамку.

Именно в электромонтаже деревянных коттеджей актуальна пословица «Семь раз отмерь – один отрежь». Поскольку здесь лучше перепроверить все по два-три раза.

Как заводится кабель под розетки в доме из дерева

Если это фасадная стена, то сверлиться под углом сверху и снизу. Если это перегородка, то сверлиться под углом в соседнюю комнату и заводится петлёй.

Совет: Тренируйтесь сначала на земле и только тогда переходите в дом.

Главным требованием к электроснабжению частного дома, выполненного из дерева, считается четкое соблюдение правил безопасности. В частности, при осуществлении монтажа внешних и внутренних систем электроснабжения, понадобится следить за тем, чтобы все нормы и правила были выполнена.

Монтаж электропроводки в деревянном коттедже

Необходимо придерживаться определенной пошаговой методики. В частности, она включает в себя несколько этапов:

  • определить сводную мощность электрооборудование и выполнить проект;
  • выбрать кабель и электротехнические устройства (розетки, выключатели);
  • осуществить ввод питания, подсоединить автомат защиты, подключить счетчик и электрощит;
  • сбалансировать внутреннюю разводку кабеля;
  • установить выключатели, розетки и приборы освещения.
Для обеспечения безопасности бытовых электроприборов понадобится подведение к розеткам трехжильного провода с заземлением

Придерживаясь правил устройства электроустановок, обустройство осветительных приборов считается обязательным элементом электромонтажа в деревянных домах.

В случаях, когда для освещения территории двора или участка используются мощные прожектора, то без заземления не обойтись. Этого правила должны придерживаться и те, кто решился на самостоятельное выполнение схемы электропроводки.

Монтаж электропроводки становится возможным после покупки всех необходимых устройств. В частности, речь идет о кабеле, розетках, выключателях, автоматах, осветительных приборах. Придерживаясь имеющейся схемы (проекта электроснабжения), можно осуществить монтаж распределительных коробок, точную фиксацию крепления розеток, выключателей и осветительных устройств. Следует обратить внимание на тот факт, что если стены будут зашиты при помощи отделочного материала, то для прокладки кабеля понадобится использовать металлический рукав. Важным этапов монтажных работ в деревянном доме считается проведение испытаний электролабораторией на работоспособность электропроводки.

Для этого специалисты используют точные электроизмерительные приборы. В комплекс испытаний входит:

  • визуальный осмотр;
  • замер сопротивлений изоляционного покрытия кабеля;
  • профилактические измерения сопротивления;
  • проверка автоматического выключателя;
  • проверка работоспособности цепи фаза-ноль;
  • испытания защитных приспособлений;
  • контроль отсутствия неисправностей в цепи между заземлителем и приборами.

После того, как будут окончены все работы, владельцу дома выдается протокол испытаний. За счет своевременных проведенных испытаний приборов и электропроводки является возможным предотвратить поломки и возможные аварии. В результате, из-за них, оборудование могло выйти из строя, повредим при этом целостность электропроводки и создать риск здоровью жильцов дома.

Пример наших работ по проектированию и монтажу электрики в деревянном коттедже.

электропроводка в деревянном доме

Электромонтажные работы в деревянном доме

Электропроводка в деревянном доме делается только по проекту.

Проводка может быть открытой и закрытой.

Во втором случае во время производства дома в бревнах делают штробы, в которых кабель будет находиться в металлической трубе или металлическом «рукаве».

Пластиковые гофротрубы в этом случае использовать нельзя, так как это огнеопасно.

При открытом методе электропроводки рекомендуют использовать кабель-канал, выполненный из самозатухающего пластика. В кабель-каналы укладывают медный кабель.

Все электромонтажные работы можно разделить на несколько этапов:

  • Проектирование и расчет общей мощности всего электрооборудования в срубе;
  • Выбор кабеля, электроприборов и фурнитуры, согласно рассчитанной нагрузке;
  • Ввод в бревенчатый дом и подключение автоматического выключателя, монтаж электросчетчика и распределительного щита;
  • Монтаж кабеля, разводка электропроводки по точкам;
  • Монтаж фурнитуры (розетки, выключатели, светильники);
  • Заземление и УЗО (устройство защитного отключения);
  • Проверка сети.

Проводка в доме из бревна должна быть надежной и безопасной, поэтому доверяйте ее создание только профессионалам.

Монтаж розеток в деревянном доме

В деревянных домах монтаж розеток и выключателей осуществляется двумя методами: скрытая установка и монтаж накладной электрофурнитуры.

Монтаж скрытых розеток и выключателей в деревянном доме

Это эстетический, но более трудоемкий метод установки электрической фурнитуры. Кабель каналы прокладывают в стене на этапе сборки стенового комплекта дома. Далее в бревне штробят коронкой по дереву отверстие, где будет установлен подрозетник из толстого металла. Важно, чтобы подрозетник был металлическим, а не пластмассовым – этого требуют нормы пожарной безопасности.

Для выравнивания поверхности бревна используют специальные накладки, которые улучшают эстетику и увеличивают надежность монтажа. Монтировать скрытые розетки и выключатели в деревянном доме можно как при открытом, так и при закрытом типе электропроводки.

Установка накладных выключателей и розеток

Этот способ является более распространенным и пожаробезопасным. Все электрические контакты фурнитуры спрятаны в защитную коробку, расположенную в корпусе розетки или выключателя. Электропровод, подходящий к розетке, необходимо уложить в пластиковый короб. Накладные выключатели и розетки могут применяться как при скрытом, так и открытом варианте электропроводки.

Для выравнивания полукруглой поверхности бревна используют накладные рамки, которые защищают бревно при установке фурнитуры. Использование накладок позволяет упростить монтаж и добиться стабильной работы розеток и выключателей. Накладки бывают разного размера и формы, чаще всего для их изготовления используют дуб и ясень. Расцветка изделий из ясеня близка к цвету сосновых бревен, а дубовые накладки позволяют добиться красивого визуального эффекта за счет контрастных оттенков.

Читать еще:  Женская туалетная вода розетка

Интересно смотрится электрическая фурнитура, оформленная «под дерево». Есть большой ассортимент розеток и выключателей, которые будут имитировать любую породу дерева.

При желании можно выбрать розетки и выключатели из дерева. Они будут гармонично смотреться на фоне бревенчатой стены.

Монтаж ретро проводки в деревянном доме

Особый шарм интерьеру придаст электрическая фурнитура в стиле ретро. Необычность такого решения и максимальная безопасность делают ретро проводку очень популярной среди домовладельцев.

Электропроводка в стиле ретро делается с помощью одножильных проводов, скученных между собой. Прокладывают их открытым методом и фиксируют изоляторами, закрепленными на стене. Первый слой ретро проводки – это виниловый изолятор, верхний — это пропитанная огнеупорным лаком хлопковая ткань. Также может использоваться в оплетке стекловолокно, а провода элит класса имеют шелковую верхнюю изоляцию.

Выключатели и розетки из фарфора, латуни и меди соответствуют самым высоким требованиям пожарной безопасности. Эстетика, большой срок службы и надежность характеризуют эти виды электрофурнитуры.

При монтаже ретро розеток и выключателей используют выравнивающие накладки, которые выпускаются в большом ассортименте. При желании полный комплект элементов проводки можно выбрать в одной цветовой гамме или сделать акценты с помощью контрастных деталей – все зависит от стилистической концепции интерьера.

Все вопросы по строительству, отделке и дизайну интерьера деревянных домов задавайте по телефонам:

Электрика деревянного дома. Что нужно. Нюансы и материалы

В последнее время многие стараются поменять квартиру на комфортабельный и очень теплый дом из дерева. Зачастую возникает необходимость в замене проводки своими силами. Электричество – незаменимая потребность, поэтому очень важно выполнить монтаж проводки грамотно и правильно.

Электрика деревянного дома – трудоемкий процесс, который требует профессиональных знаний. Древесина, даже обработанная специальными составами, относится к легко воспламеняемым материалам, поэтому одно из первых требований к электропроводке – это безопасность. Электрика деревянного дома будет надежной и безопасной только при соблюдении ряда условий: правильного выбора проводов и кабелей относительно мощности электроприборов, обеспечения надежной изоляции, неукоснительного соблюдения технических правил.

Начальный этап выполнения работ

В первую очередь важно определить мощность, которая будет использоваться. Полученное значение умножают на три, делается это для того чтобы создать определенный резерв, который обязательно понадобится, если вдруг в доме появятся новые электроприборы. Выполняя монтаж самостоятельно нужно знать, что нагрузка на сеть ни в коем случае не должна быть критической. Определившись с мощность можно приступать к выполнению плана разводки.

На данном этапе важно определиться с расположением:

  • Осветительных приборов.
  • Щитков.
  • Розеток и выключателей.

Самым правильным будет, если этот чертеж будет ясным и понятным, чтобы не произошло путаницы и самое главное выполненный по всем стандартам, касающимся прокладки электропроводки.

Какие провода лучше использовать для проводки в доме

Провода для электропроводки в частном доме должны соответствовать предполагаемому уровню нагрузок, поэтому предварительным этапом электромонтажных работ является разработка проекта, в котором учитывается мощность всех электробытовых приборов. Для каждой электроточки определяют соответствующий нагрузкам тип кабеля с определенным сечением токопроводящей жилы. Наиболее подходящим для прокладки в деревянных строениях считается кабель, который не поддерживает горение (маркировка – «НГ») и с низким уровнем образования дыма (маркировка – LS). Наиболее надежные – одножильные медные провода с двойной изоляцией: • ВВГнг (А), ВВГнг-П(А), ВВГнг LS, ВВГнг-П LS. Медный провод. Имеет от двух до пяти жил в индивидуальной цветной изоляции. • NYM – медный провод. Количество изолированных жил – от двух до пяти. Имеет двухслойную внешнюю изоляцию. • РКГМ – медный провод в двойной жаропрочной изоляции. Один из основных критериев выбора электрического провода – соответствие ГОСТу.

Как монтировать электропроводку в деревянном доме

Электрика деревянного дома включает в себя наружные и внутренние работы. Подводка кабеля в дом выполняется воздушным или подземны м способом. Преимущество первого варианта заключается в невысокой стоимости. Подземная подводка – более дорогое мероприятие, но вместе с тем и надежное: исключается вероятность обрыва проводов по причине сильного ветра, наледи, падения столбов и деревьев.

Монтажные работы внутри помещения тоже имеют несколько вариантов:
  • Скрытая электропроводка – сложный, трудоемкий, а потому и недешевый процесс. В зависимости от проекта выполнения электромонтажных работ, для проводов подготавливают штробы в стенах или в перекрытиях, а прокладку проводов выполняют внутри металлических труб.

  • Открытая электропроводка имеет несколько вариантов исполнения, которые отличаются всего лишь внешним оформлением кабеля. Провода укладывают в пластиковый кабель-канал или оставляют на виду, выполняя крепление фарфоровыми изоляторами.

Если вы решили сделать прокладку самостоятельно, то на рынке имеются плинтуса из дерева и пластика, которые имеют защиту от сырости и влаги. С их помощью можно спрятать провода, сюда же можно проложить телефонный и интернет-кабель. К тому же данные плинтуса являются еще и декоративным элементом. И могут не только помочь скрыть нежелательные провода, но и сделать интерьер дома индивидуальным и привлекательным с эстетической точки зрения. Тем более их просто разобрать при необходимости, чтобы сделать ремонт плинтуса или электропроводки. В процессе монтажа большое внимание уделяется изоляции стыка кабелей, мест подключения розеток и выключателей.

Читать еще:  Подключение двойной розетки 8p8c
Электрика деревянного дома: нюансы
Металлорукав не подходит для скрытого электромонтажа в деревянном доме. Почему? Металлорукав является свитой оцинкованной металлической полосой. Производитель определил два назначения этого материала:
  • Гибкое соединение для подключения электрозамка в металлической двери.
  • Прокладка кабеля по фасаду здания. Металлорукав обеспечивает вандалостойкость.

Как происходит возгорание в деревянном доме? Горит не проводка, горит пыль. Выдергиваем вилку мощного прибора, утюга или чайника. Возникает электрическая дуга. Пыль с опилками в розетке загораются как порох. Огонь из розетки уходит по металлорукаву.

Металлорукав в ПВХ оболочке . Его нельзя использовать по той же причине, что и ПВХ гофра. Дуга короткого замыкания прожигает этот материал насквозь. ПВХ оболочка очень тонкая.

Черная пластиковая гофротруба . Она предназначена для прокладки кабеля при наружных работах. Черный цвет обеспечивает цветостойкость. Почему ее так любят монтажники? Она не ломается. При сминании с ней ничего не происходит. Ее минусом является отличная горючесть. Судите сами. С одной стороны удобство монтажника, с другой – цена всего дома.

Проводку можно вести в тонкостенной металлической трубе. В ней три плюса:
  1. Герметичность.
  2. Гибкость из-за гофрированной структуры.
  3. Не прожигается дугой короткого замыкания.
Скрытые подрозетники

Пыль с опилками в розетке ведут себя как порох. Имеется прямой доступ к дереву. Противопожарный герметик здесь не подходит. Как мы можем проверить герметичность? Только гидроиспытаниями, что невозможно. С одной стороны – честное слово монтажника, с другой стороны цена всего дома.

Какие должны быть розетки

Накладные. Места соединений только снаружи. Для монтажа мы применяем кабель АВВГ. Кабель от провода отличается толщиной внешней оболочки. Она защищает внутренние жилы от старения. Производитель определил срок службы кабеля от 30 лет. Внешняя оболочка закончилась до входа в подрозетник, там, где мы не можем ее обслуживать. Внутри провод марки ПВ-1 со сроком службы от 5 лет. Кабель жесткий круглого сечения. Монтажникам проще снять оболочку до начала монтажа.

Скрытые распаячные коробки

В такой коробке два недостатка:
  1. Необслуживаемое соединение.
  2. Некачественное место соединения, что приведет к электрической дуге и пожару.
Этапы работ

Внутренняя электропроводка в деревянном доме выполняется скрытым или открытым способом. • Сначала, в соответствии с проектом, производится разметка прокладки проводов, установки розеток и выключателей. Для скрытого способа производят штробление стен. • Строго по разметке производят установку выключателей и розеток. • Прокладывают электропровода в соответствии с требованиями к выбранному способу монтажа. • Выполняют подключение электрооборудования.

Монтаж проводки в доме собственными силами не представляет больших трудностей, но требует точности и аккуратности.

Заключительный этап – диагностика работоспособности электросети.

Разводка системы электрики в доме

Профессиональная разводка системы электрики в деревянном доме

Качественный и компетентный монтаж электропроводки в частном доме – это безопасность каждого жильца.

В особенности вопросы в отношении электропроводки касаются деревянных частных домов, возведенных из клееного бруса. Это обусловлено тем фактором, что в таких жилых домах электропроводка является неотъемлемой частью проекта здания.

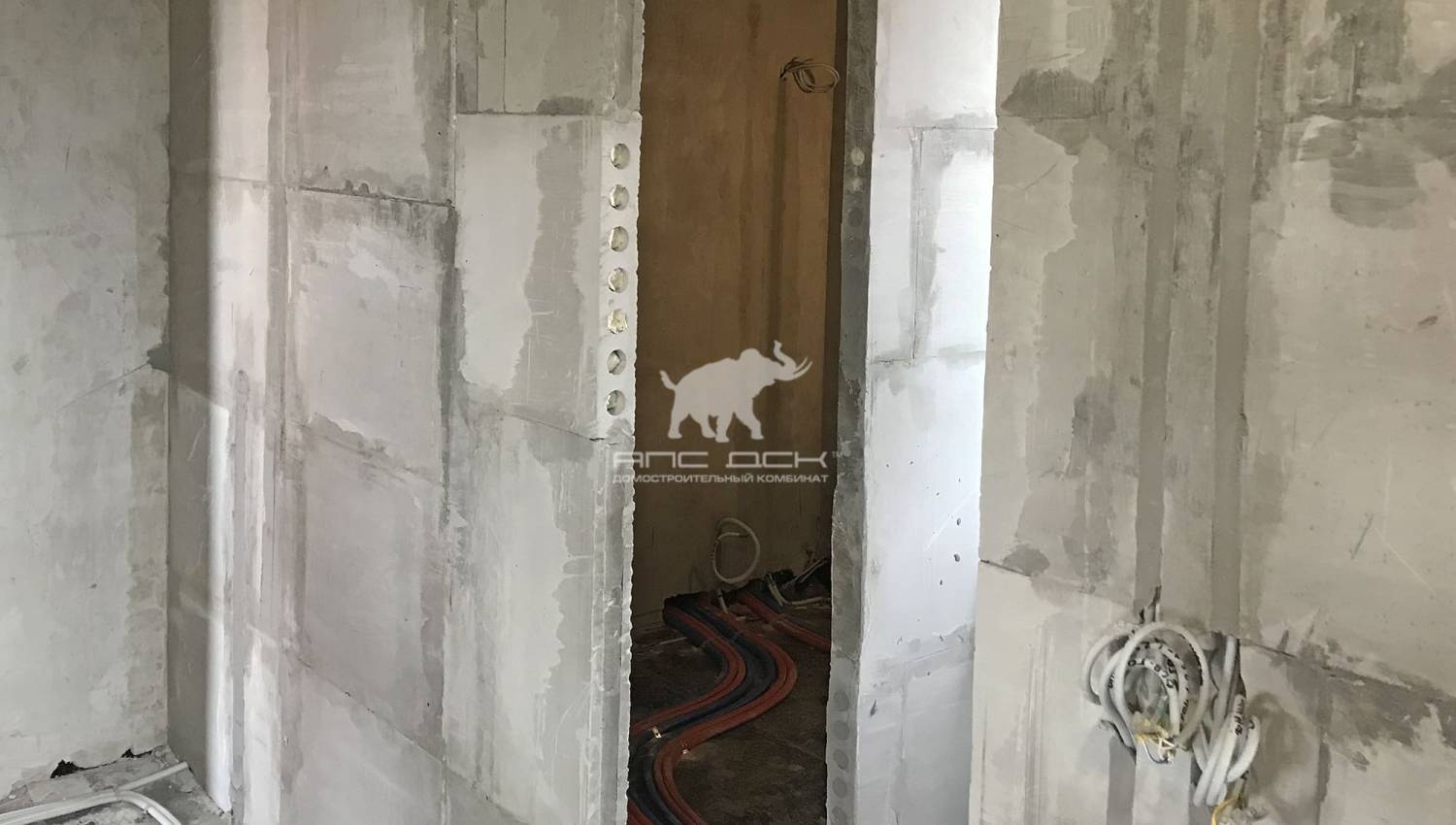

В домах из камня сделать разводку электрики возможно на любом этапе строительства, как и в стандартных квартирах.

Устанавливать коробки или штробить стены можно даже после окончания возведения загородного дома. Однако, важно помнить, что если монтаж электропроводки осуществляется после проведения внутренних отделочных работ, то потребуются восстановительные мероприятия.

Также важно помнить, что в домах из керамических блоков штробление под электро проводку и сверление стен для установки механизмов выполняется после черновых отделочных работ.

Штробить стену необходимо на определенной глубине, что приводит к необходимости проведения ремонтных или косметических работ внутри конструкции. Квалифицированные инженеры из АПС ДСК выполняют обширное количество мероприятий, связанных с проведением электропроводки, в частных домах различного типа.

Помощь опытных инженеров в проведении разводки электрики в доме

Чтобы иметь стопроцентную уверенность в качестве работ, важно обращаться за помощью к квалифицированным специалистам, которые осуществляют:

  • разработку индивидуальной схемы электрификации, проводки и освещения для каждой отдельной комнаты внутри жилой конструкции;
  • предварительную разметку будущих электро кабелей;
  • монтаж розеток со скрытой системой проводки;
  • установку электро щитка, позволяющего регулировать подачу электроэнергии в отдельные помещения частного деревянного или каменного дома.

Это позволяет при возникновении пожароопасной или аварийной ситуации осуществлять самостоятельное обесточивание либо всего помещения, либо необходимой части;

  • разводку системы кабельных трасс;
  • монтаж распределительных коробок;
  • установку кнопочных или сенсорных выключателей;
  • полное тестирование все электро проводки;
  • подключение всех элементов непосредственно к электрощиту.

Инженеры напоминают клиентам

В строениях из камня проводка может быть проведена на любом этапе строительства, а в домах из клееного бруса является неотъемлемой частью проекта общей конструкции, о которой необходимо задуматься на этапе проектирования дома.
