Высота установки розеток и выключателей

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

• выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
• от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

• расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
• при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
• при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
• в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

• обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
• по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

• расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
• розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
• дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

• штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
• аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Как правильно расположить розетки

Со временем в нашей квартире появляются электрические приборы все большей и большей мощности. В связи, с чем возникает потребность в замене старой электрической проводки на новую, более мощную. При этом мало кто знает основные принципы установки электрического оборудования.

В данной статье мы рассмотрим вопрос правильного расположения электрических розеток.

Высота монтажа розеток

Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола. А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

• в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
• электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
• если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
• минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
• в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
• установка электророзеток в душевых кабинах запрещена;
• минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

Высота установки выключателей

Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

Расположение розеток на кухне

В современных кухнях используется достаточно большое количество различных электрических потребителей:

• морозильная камера;

• холодильник;

• электрическая плитка;

• стиральная машина;

• посудомоечная машина;

• кухонная вытяжка;

• блендер, миксер и т.д.

Для удобства использования приборов и чтобы не приходилось постоянно выпутываться из электрических проводов, розетки монтируются на определенном расстоянии:

• электрическая плита – 30 сантиметров;
• посудомоечная и стиральная машина – 20-30 сантиметров;
• холодильник – 60-80 сантиметров;
• кухонная вытяжка – 2 метра.

Розетки обычно прячутся за кухонную мебель. В местах, где предполагается монтаж миксера, электрического чайники и прочих приборов, устанавливается несколько электророзеток. Если в кухне будет телевизор на кронштейне, то электророзетку делают на высоте 2 метров.

Расположение розеток в детской комнате

Детская комната выполняет роль не только спальни, но и игровой комнаты, поэтому обычно в ней устанавливают 3 электророзетки:

• одна для ночной лампы;
• два для других электроприборов.

Для безопасности все розетки должны иметь защитные заглушки и шторки.

Расположение розеток в кабинете

Кабинет подразумевает использование компьютерной техники. Здесь только для одного компьютера и сопутствующего оборудования понадобиться около 5 розеток. Также нужно еще выходы для подключения торшера или настольной лампы.

Расположение розеток в спальной комнате

В спальне организовывается как минимум три электророзетки – две у кровати с разных сторон и одна возле туалетного столика. Никаких ограничений по количеству розеток в одной комнате нет. Нужно лишь посчитать количество электрических потребителей в доме и добавить к ним еще два дополнительных.

Лучше сделать больше электророзеток, чем использовать тройник и аналогичные устройства. Монтаж электророзеток можно выполнить как самостоятельно, так и с привлечением специалистов в этой области.

Видео о расположении розеток

Расположение розеток и выключателей по правилам

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Требования ПУЭ (правила устройств электроустановок)

Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.

Зоны различной электрической безопасности

При этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.

расположение электрических розеток и других элементов сети

Относительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.

расположение розеток на кухне

Собственный стандарт

Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».

В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».

Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.

Расположение розеток в спальне

Например, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.

В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.

То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.

Расположение различных электрических элементов в коридоре

Критерии выбора параметров расположения

Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:

• Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
• Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
• Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.

При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.

Примерное расположение розеток и выключателя

Высота установки выключателей

Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.

Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.

Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.

Итог

Таким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта.Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

В Европе стандарты разрабатывались с целью создания доступной среды для инвалидов-колясочников — чтобы инвалид не унижался просьбами включить/выключить свет или воткнуть зарядку в розетку.
Если же в вашей квартире инвалиды не бывают, делайте розетки/выключатели на той высоте, которая удобна ВАМ и членам вашей семьи!

Статья полезная для неспециалистов, но наряду с рядом положений, соответствующим нормам и правилам, например, что расстояние от розеток до края ванной должно быть не менее 60 см, автор эту же норму относит и к розеткам у кухонных моек (а не умывальников). В СП31-110-2003 сказано, что розетки нельзя устанавливать под и над мойками, расстояние по горизонтали не нормируется. Зона 3 в ГОСТ Р 50571.11 определяется только для ванн и душевых поддонов, про раковины там не говорится. «Источник брызг» как фактор определения расстояния до розетки — это неверно. Расстояние в 60 см принято для того, чтобы человек стоя в ванной или в душе не мог дотянуться до розетки. Кстати, расстояние от умывальников, установленных в ванной комнате или туалете до розеток тоже не нормируется. Где вы взяли норму, что розетки в комнатах надо устанавливать через 1,8м? или по одной на каждой стене? Читайте СП31-110-2003, желательно актуализированную версию, но и старая годится: количество розеток в жилых комнатах определяется из расчёта 1 штука на каждые 4 метра периметра, полные и неполные. И если согласно вашей рекомендации в комнату 6х3 м поставить по розетке на каждую стену, это будет прямым нарушением норм (6+3+6+3=18:4=4,5=5шт). Выключатель на балконе устанавливать не запрещается, может и безопасней и удобней ставить его в комнате, но нормы такой нет, это уже дело вкуса. Вы рисуете под газовой плитой штепсельную розетку и это правильно, так как расстояние от газопровода, который подходит, видимо, слева от плиты, будет более 50 см. До горелки духового шкафа расстояние, конечно, менее 0,5 м, но оно и не нормируется, так же как и до конфорок. Газопровод на вашей картинке заканчивается левее плиты вентилем, поэтому расстояние от края плиты до розетки может быть, скажем 20 см, что соответствует 70 см от вентиля.Я так борюсь за эти сантиметры из-за того, что кухни в небольших бюджетных квартирах и сейчас нередко проектируются почти как в хрущёвках и бывает трудно разместить всё электрооборудование в соответствии с нормами — я проектировщик-электрик, поэтому нормы и сам почитываю регулярно, и экспертиза не даёт почивать на старом багаже знаний. В п. 6.6.30 ПУЭ сказано, что розетки в жилых и других помещениях должны устанавливаться на высоте не выше 1 м от пола, а не 1,1 м, как показано у вас, и тем более не под потолком. В п. 7.1.51 ПУЭ не говорится о том, что выключатели ставятся на расстоянии 10 см от двери — фантазируете?

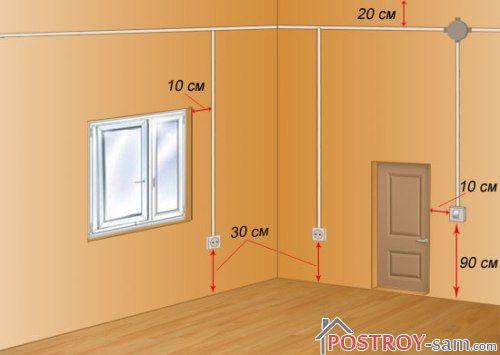

Высота установки и расположение розеток и выключателей освещения

Перед тем как начинать непосредственный монтаж выключателей и розеток, необходимо тщательно спланировать их расположение. Для этого нужно составить схему, на которой будут отмечены все места расположения выключателей и розеток, а затем произвести расчет для каждого помещения их необходимого количества.

Содержание:

• Расположение розеток
• Расположение выключателей

Например, в жилой комнате чаще всего располагают разнообразные бра и настольные светильники, а также компьютер, телевизор и прочую технику. Именно поэтому нужно учесть все эти моменты еще на этапе подготовки к монтажу электропроводки.

Очень многих интересует вопрос — на какой высоте следует устанавливать выключатели и розетки? Если вы хотите устанавливать данные элементы по всем правилам и нормам, то вам необходимо изучить ПУЭ (Правила устройства электроустановок), то есть так называемую «Библию электрика», а если быть точнее, то раздел, который касается монтажа электропроводки.

Расположение розеток

• Розетки необходимо устанавливать в жилых помещениях на высоте примерно 0,2-0,3 м от пола. Если в вашем доме есть маленькие дети, то лучше устанавливать розетки, у которых есть защитные шторки, ведь на данной высоте ребенок сможет до них дотянуться.
• На кухне розетки следует монтировать на высоте 1.3 м, но данное значение может меняться в зависимости от того, как у вас там установлена мебель. Также не стоит забывать, что минимальное расстояние от газопровода до розетки не должно быть менее 50 см.
• Монтировать розетки в помещениях, где часто бывает повышенная влажность (сауны, душевые, ванные комнаты), необходимо на высоте одного метра. А вот в самих душевых кабинках устанавливать розетки категорически запрещено.

Также, согласно правилам, все розетки и выключатели необходимо располагать минимум в 60 см от двери душевой кабинки, а розетку обязательно нужно подключать через защитный аппарат.

Расположение выключателей

До сих пор не утихают споры по поводу того, какая высота является более верной для установки выключателей — под руку или по плечо?

В Советском союзе выключатели устанавливали на высоте, соответствующей плечу взрослого человека, то есть примерно 1,7-1,8 м.

В настоящее время их чаще всего устанавливают по евростандарту, то есть располагают на расстоянии примерно 10 см от дверного проема со стороны ручки, на высоте, которая соответствует уровню опущенной руки — 80-90 см. Многие считают, что это более удобно, чем было в советское время.

Если говорить о правилах, то в ПУЭ нет конкретных значений, по которых следует располагать выключатели.

Но там есть некоторые требования, о которых следует помнить:

• между дверным проемом душевой кабинки и любыми штепсельными розетками или выключателями должно быть расстояние не менее 60 см;
• минимальное расстояние между газопроводом и штепсельными розетками или выключателями должно быть не меньше 50 см.

Учитывая перечисленные выше правила и нормы, которые описывают правильное расположение выключателей и розеток в квартирах и домах, не стоит забывать об удобстве и практичности.

Если вы живете в квартире или частном доме и вам хочется по каким-то соображениям изменить высоту расположения розеток или выключателей, то в этом не будет ничего страшного, ведь каждый хозяин делает так, как ему нравится. Главное не забывать о безопасности членов семьи, проживающих в вашем доме.

А вот если вы будете располагать электроаппараты в каком-нибудь общественном месте, то лучше делать все по правилам, так как в противном случае существует вероятность того, что какой-нибудь инспектор при первой же проверке выпишет вам штраф за несоблюдение норм.

Предисловие Монтаж электрического освещения — это сложный и трудоемкий процесс, который требует предварительной разработки проектной документации. Монтаж.

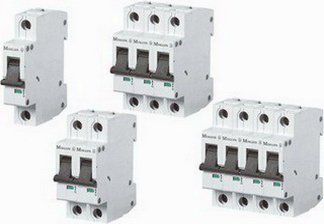

Электрические автоматические выключатели предназначены для автоматического отключения электрической сети от источника напряжения, если сила тока.
