Ток утечки кабеля что это

Ток утечки кабеля что это

Быстрая локализация утечки на городских кабелях.
Новая методика

В городских условиях с асфальтовым покрытием высокочувствительный контактный метод отыскания повреждения изоляции кабеля малоприменим. Обычно нарушение изоляции ищут по резкому спаду сигнала от трассопоискового генератора. Для повышения точности этого метода можно использовать пониженную частоту (на трассо-дефектоискателях серии «Поиск» это 273 Гц), поскольку при этом снижается влияние емкостного тока. Тем не менее, локализация утечки достаточно сложная процедура. Во-первых, сигнал изменяется из-за разной глубины залегания кабеля, положения измерителя относительно кабеля, а также других факторов. При измерении сигнала необходимо исключать эти факторы, что весьма трудоемко и сопряжено со значительными временными затратами. Во-вторых, при движении к дальнему концу кабеля сигнал монотонно уменьшается из-за спадания емкостного тока. Как следствие — необходимость непрерывного обследования кабеля от места подключения генератора.

Новая методика позволяет сразу определить наличие повреждения на кабеле, если оно находится впереди измерителя. И наоборот, если повреждение пройдено, прибор перестает показывать наличие повреждения. Таким образом, исчезает возможность пропустить дефект и упрощается сам поиск — нет необходимости непрерывно обследовать кабель: можно быстро определить дефектный участок и локализовать повреждение. Данная методика реализована в моделях Поиск-310Д-2 и Поиск-410 Мастер в двухчастотном методе поиска НЧ ВЧ.

Как работает НЧ-ВЧ метод?

Метод НЧ-ВЧ удобно использовать для поиска утечки на землю на связных кабелях длиной до 2 км.

На рисунке показана схема подключения генератора к кабелю при поиске повреждения изоляции. Генератор подключают между жилой кабеля и землей. На дальнем конце кабель оставляют на холостом ходу. Между жилой кабеля и землей существует два канала проводимости переменного тока:

  • через емкость жила-земля ;
  • через поврежденный участок .

Генератор посылает в кабель основной сигнал на частоте 273,5 Гц, а в паузе — опорный сигнал с частотой 2187,5 Гц. Соотношение частот 1:8. Если в кабеле нет утечки (ток утечки пренебрежимо мал), то соотношение сигналов на частотах 273 Гц и 2 кГц определяется только емкостной нагрузкой.

Напряжение сигнала генератора на двух частотах одинаковое. Поэтому соотношение емкостных токов IС на двух частотах отражает соотношение частот 1:8. Кроме того, сигнал в индукционной антенне пропорционален частоте — следовательно, на частоте 2 кГц сигнал больше сигнала на частоте 273 Гц в 64 раза. В логарифмических единицах это соответствует соотношению сигналов на двух частотах в 36 дБ.

Если на кабеле нет повреждения, прибор показывает соотношение сигналов НЧ-ВЧ около 36 дБ.

Примечание: на городских кабелях длиной более 2 км это правило не работает из-за большого омического сопротивления жил.

Утечка. Ток утечки нарушает соотношение сигналов НЧ-ВЧ. Омический ток через утечку IR не зависит от частоты и одинаков для двух частот. Поэтому соотношение сигналов НЧ-ВЧ от тока утечки в индукционной антенне составляет 1:8 или 18 дБ. Если ток утечки сравним с емкостным током, то прибор показывает соотношение между 18 дБ и 36 дБ.

Главное правило поиска

Для проверки локализации утечки, перед предполагаемым местом утечки кнопкой сбросьте на «0» показания. После прохождения утечки должны появиться показания не менее 4 дБ (для достоверной локализации желательно больше 4 дБ).

Чувствительность метода зависит от величины утечки и емкости кабеля. По мере приближения к концу кабеля емкость кабеля уменьшается, и показания прибора в дБ становятся меньше. В таблице приведены приблизительные показания прибора в зависимости от расстояния до конца кабеля и величины утечки (кОм). Из таблицы видно, что по всей длине кабеля уверенно определяются дефекты с сопротивлением до 1 кОм. Дефекты с сопротивлением 5 кОм можно отыскать только на участках менее 750 м до конца кабеля.

Городские кабели ТПП. Зависимость показаний НЧ-ВЧ от величины утечки и расстояния до конца кабеля.

Расстояние, метры <1 кОм5 кОм
25018-2220-24
50019-2326-30
75019-2329-33
80020-2431-34
125021-2532-36
110022-2633-36
175025-2934-36
200026-3034-36

Примечание: измерение дБ следует проводить на уверенном сигнале, не перемещая приемник. При движении приемника возникает ситуация, когда сигнал НЧ снимается в одном месте, а ВЧ — в другом. Соотношение сигналов непредсказуемо меняется.

Ток утечки в кабеле и сопротивление изоляции кабеля

Определим ток утечки i в кабеле, возникающий вследствие несовершенства изоляции. Сечение кабеля изображено на рис.8. Линии напряженности поля и линии тока утечки в изоляции можно считать направленными по радиусам.

Проведем внутри изоляции цилиндрическую поверхность, имеющую радиус r и длину l в направлении оси кабеля. Имеем и, следовательно,.

Напряжение UAB между проводами найдем, составляя линейный интеграл напряженности электрического поля вдоль радиуса:

Отсюда находим сопротивление R и проводимость G изоляции кабеля:

Формулу для проводимости G можно было написать сразу, пользуясь методом электростатической аналогии. Для этого достаточно в формуле для емкости кабеля

приведенной заменить на.

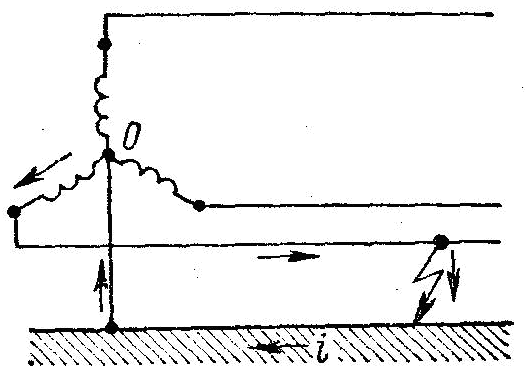

Сопротивление заземления

Для осуществления соединения какой-либо точки электрической цепи с землей зарывают в землю металлические проводники, к которым и присоединяют соответствующую точку цепи. Систему таких зарытых в землю проводников называют заземлителем. Так, например, при соединении в звезду обмоток высокого напряжения трехфазного трансформатора, питающего линию передачи, обычно заземляют непосредственно или через некоторое сопротивление нейтральную точку трансформатора (рис.9). Этим достигается то, что напряжения проводов линии по отношению к земле при нормальном режиме не могут быть больше фазных напряжений. При повреждении изоляции одного из фазных проводов возникает ток короткого замыкания, проходящий от места повреждения через землю и заземлитель к нейтральной точке трансформатора. Электрический ток, проходя через землю, встречает некоторое сопротивление, называемое сопротивлением заземления. По существу, это — сопротивление земли, которое встречает ток при растекании от заземлителя. Вдоль поверхности земли создается падение напряжения, которое вблизи от мест заземления может достигать опасных для жизни человека значении уже на длине шага человека. Поэтому весьма существенно уметь вычислить сопротивление растеканию тока в земле при различных конструкциях заземлителей.

С заземлением отдельных точек цепи встречаемся в цепях как переменного, так и постоянного тока. В приведенном примере в земле протекает переменный ток. Распределение переменного тока в проводящей среде в принципе должно отличаться от распределения постоянного тока, так как при переменном токе в контурах, которые можно себе представить в проводящей среде, возникают индуктированные электродвижущие силы, оказывающие влияние на распределение тока. Однако ввиду большого удельного сопротивления земли при вычислении токов вблизи электродов можно пренебречь, во всяком случае при промышленной частоте, индуктированными электродвижущими силами по сравнению с активным падением напряжения и вести расчет, как при постоянном токе.

Читать еще:  Telefunken tf led48s39t2s уменьшить ток подсветки

Формулы для проводимости G = i/U заземления могут быть написаны на основании метода электростатической аналогии по имеющимся формулам для емкости С = q/U соответственно расположенных тел.

Рис.10 Рис.11 Рис.12

В электростатических задачах обычно равным нулю принимают потенциал бесконечно удаленных точек. В интересующих нас задачах, относящихся к токам в земле, также принимают равным нулю потенциал бесконечно удаленных точек или практически достаточно удаленных от электрода точек. При этом в выражении G = i/U) величина U есть потенциал электрода, так же как в выражении С = q/U величина U есть потенциал заряженного тела.

Необходимо еще заметить, что в земле линии тока не уходят в бесконечность, а собираются у другого электрода или, как в примере, изображенном на рис.9, у места повреждения изоляции линии. Однако это обстоятельство мало сказывается на распределении тока около данного электрода и на значении соответствующего ему сопротивления заземления, так как основное сопротивление растеканию тока сосредоточено вблизи электрода, где плотность тока в земле имеет наибольшие значения.

Рассмотрим некоторые примеры. Так как емкость уединенного шара радиуса r равна

,

то проводимость заземления для шарового электрода, погруженного в землю столь глубоко, что можно пренебречь влиянием поверхности земли (рис.10), должна быть равна

,

причем R —сопротивление заземления.

Если электрод расположен близко от поверхности земли, то линии тока искажаются, как это видно из рис.11. В этом случае можно воспользоваться методом зеркальных изображений. Линии тока у поверхности земли должны быть к ней касательны. Это условие останется удовлетворенным, если мысленно заполнить воздушное пространство над поверхностью земли проводящей средой с такой же, как у земли, удельной проводимостью и поместить в эту среду электрод, являющийся зеркальным изображением действительного электрода относительно поверхности земли. Ток, выходящий из мнимого электрода, должен быть ра­вен по значению и по знаку току, выходящему из действительного электрода в землю.

Проводимость заземления для действительного электрода, очевидно, равна половине проводимости системы, образованной электродом и его зеркальным изображением. Так, например, проводимость для электрода в форме полушария, расположенного у поверхности земли так, как показано на рис.12, равна

Часто применяют заземлители в виде труб, забитых вертикально в землю (рис.13).

Пусть l — длина трубы и r — ее радиус. Предположим, что один конец трубы находится у самой поверхности земли. Длина трубы вместе с ее зеркальным изображением равна 2l.

Емкость цилиндра, имеющего длину 2l и радиус r, при 2l>r, приближенно равна

Следовательно, проводимость для системы из электрода и его зеркального изображения равна

Таким образом, проводимость заземления для электрода в форме вертикальной трубы выражается формулой

Для уменьшения сопротивления заземления заземляющее устройство часто выполняют в виде рядов забитых в землю труб, соединенных между собой металлическими полосами. Расчет проводимости заземления при таком сложном заземлителе может быть выполнен по аналогии с расчетом емкости системы соединенных между собой прямолинейных отрезков проводников.

1.8.40. Силовые кабельные линии.

Силовые кабельные линии напряжением до 1 кВ испытываются по пп. 1, 2, 7, 13, напряжением выше 1 кВ и до 35 кВ — по пп. 1-3, 6, 7, 11, 13, напряжением 110 кВ и выше — в полном объеме, предусмотренном настоящим параграфом.
1. Проверка целостности и фазировки жил кабеля. Проверяются целостность и совпадение обозначений фаз подключаемых жил кабеля.
2. Измерение сопротивления изоляции. Производится мегаомметром на напряжение 2,5 кВ. Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением.
3. Испытание повышенным напряжением выпрямленного тока.
Испытательное напряжение принимается в соответствии с табл. 1.8.39.
Для кабелей на напряжение до 35кВ с бумажной и пластмассовой изоляцией длительность приложения полного испытательного напряжения составляет 10 мин.
Для кабелей с резиновой изоляцией на напряжение 3-10 кВ длительность приложения полного испытательного напряжения составляет 5 мин. Кабели с резиновой изоляцией на напряжение до 1 кВ испытаниям повышенным напряжением не подвергаются.
Для кабелей на напряжение 110-500 кВ длительность приложения полного испытательного напряжения составляет 15 мин.
Допустимые токи утечки в зависимости от испытательного напряжения и допустимые значения коэффициента асимметрии при измерении тока утечки приведены в табл. 1.8.40. Абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При проведении испытания ток утечки должен уменьшаться. Если не происходит уменьшения значения тока утечки, а также при его увеличении или нестабильности тока испытание производить до выявления дефекта, но не более чем 15 мин.
При смешанной прокладке кабелей в качестве испытательного напряжения для всей кабельной линии принимать наименьшее из испытательных напряжений по табл. 1.8.39.

Испытательное напряжение выпрямленного тока для силовых кабелей

Кабели с бумажной изоляцией на напряжение, кВ

Кабели с пластмассовой изоляцией на напряжение, кВ

Кабели с резиновой изоляцией на напряжение, кВ

* Испытания выпрямленным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных на воздухе, не производится.

Токи утечки и коэффициенты асимметрии для силовых кабелей

Кабели напряжением, кВ

Испытательное напряжение, кВ

Допустимые значения токов утечки, мА

Допустимые значения коэффициента асимметрии ( I max/ I min)

4. Испытание напряжением переменного тока частоты 50 Гц.
Такое испытание допускается для кабельных линий на напряжение 110-500 кВ взамен испытания выпрямленным напряжением.
Испытание производится напряжением (1,00-1,73) U ном.
Допускается производить испытания путем включения кабельной линии на номинальное напряжение U ном. Длительность испытания — согласно указаниям завода-изготовителя.
5. Определение активного сопротивления жил. Производится для линий 20 кВ и выше. Активное сопротивление жил кабельной линии постоянному току, приведенное к 1 мм2 сечения, 1 м длины и температуре +20°С, должно быть не более 0,0179 Ом для медной жилы и не более 0,0294 Ом для алюминиевой жилы. Измеренное сопротивление (приведенное к удельному значению) может отличаться от указанных значений не более, чем на 5%.
6. Определение электрической рабочей емкости жил.
Производится для линий 20 кВ и выше. Измеренная емкость не должна отличаться от результатов заводских испытаний более чем на 5%.
7. Проверка защиты от блуждающих токов.
Производится проверка действия установленных катодных защит.
8. Испытание на наличие нерастворенного воздуха (пропиточное испытание).
Производится для маслонаполненных кабельных линий 110-500 кВ. Содержание нерастворенного воздуха в масле должно быть не более 0,1%.
9. Испытание подпитывающих агрегатов и автоматического подогрева концевых муфт.
Производится для маслонаполненных кабельных линий 110-500 кВ.
10. Проверка антикоррозийных защит.
При приемке линий в эксплуатацию и в процессе эксплуатации проверяется работа антикоррозионных защит для:
— кабелей с металлической оболочкой, проложенных в грунтах со средней и низкой коррозионной активностью (удельное сопротивление грунта выше 20 Ом/м), при среднесуточной плотности тока утечки в землю выше 0,15 мА/дм2;
— кабелей с металлической оболочкой, проложенных в грунтах с высокой коррозионной активностью (удельное сопротивление грунта менее 20 Ом/м) при любой среднесуточной плотности тока в землю;
—кабелей с незащищенной оболочкой и разрушенными броней и защитными покровами;
— стального трубопровода кабелей высокого давления независимо от агрессивности грунта и видов изоляционных покрытий.
При проверке измеряются потенциалы и токи в оболочках кабелей и параметры электрозащиты (ток и напряжение катодной станции, ток дренажа) в соответствии с руководящими указаниями по электрохимической защите подземных энергетических сооружений от коррозии.
Оценку коррозионной активности грунтов и естественных вод следует производить в соответствии с требованиями ГОСТ 9.602-89.
11. Определение характеристик масла и изоляционной жидкости.
Определение производится для всех элементов маслонаполненных кабельных линий на напряжение 110-500 кВ и для концевых муфт (вводов в трансформаторы и КРУЭ) кабелей с пластмассовой изоляцией на напряжение 110 кВ.
Пробы масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС должны удовлетворять требованиям норм табл. 1.8.41. и 1.8.42.
Если значения электрической прочности и степени дегазации масла МН-4 соответствуют нормам, а значения tg d, измеренные по методике ГОСТ 6581-75, превышают указанные в табл. 1.8.42, пробу масла дополнительно выдерживают при температуре 100 °С в течение 2 ч, периодически измеряя tg d. При уменьшении значения tg d проба масла выдерживается при температуре 100°С до получения установившегося значения, которое принимается за контрольное значение.
12. Измерение сопротивления заземления.
Производится на линиях всех напряжений для концевых заделок, а на линиях 110-500 кВ, кроме того, для металлических конструкций кабельных колодцев и подпиточных пунктов.

Читать еще:  Что соединяет торшер с розеткой

Нормы на показатели качества масел марок С-220, МН-3 и МН-4
и изоляционной жидкости марки ПМС

Показатель качества масла

Для вновь вводимой линии

Пробивное напряжение в стандартном сосуде, кВ, не менее

Степень дегазации (растворенный газ), не более

Примечание. Испытания масел, не указанных в табл. 1.8.39, производить в соответствии с требованием изготовителя.

Тангенс угла диэлектрических потерь масла и изоляционной жидкости (при 100°С), %, не более, для кабелей на напряжение, кВ

* В числителе указано значение для масел марок С-220, в знаменателе — для МН-3, МН-4 и ПМС

Тестирование изоляции 10 кВ и 5 кВ. Использование ввода GUARD.

Тестирование изоляции 10 и 5 кВ

ИСПОЛЬЗУЙТЕ ВВОД GUARD ДЛЯ ЭФФЕКТИВНОГО ТЕСТИРОВАНИЯ

— Для чего нужен ввод GUARD?
— Как он работает?
— Почему Megger делает акцент на точности показаний при работе с GUARD?
— Присутствует ли это у других приборов?
— Тестирование трансформаторов?
— Тестирование кабелей?
— Тестирование изоляторов вводов масляного выключателя на ОРУ?
— Какова реальная выгода от использования GUARD-ввода?


Введение:

Разработка тестера изоляции компанией Evershed & Vignoles — это глава нашей истории в области диагностики электрооборудования. Megger Instruments в Дувре начал производить тестеры изоляции еще до 1897 г.
На сегодняшний день доступны тестеры с выходным напряжением до 10кВ, позволяющие удовлетворить все промышленные и коммерческие потребности. Ввод GUARD в высоковольтных тестерах изоляции (2,5 – 10кВ) с широким диапазоном тестирования является наиболее выгодным решением, позволяя тестировать различные устройства с длинным путем утечки тока по поверхности изолятора.
Примеры таких устройств:
― Кабели большего диаметра
― Фарфоровые изоляторы
― Силовые трансформаторы
― Высоковольтные выключатели
Данное оборудование имеет длинные пути утечки тока по поверхности изолятора за счет своего размера. Это приводит к тому, что сопротивление поверхностной утечки вводит неточности в измерения. Увеличить точность измерения позволяет ввод GUARD.

Для чего нужен ввод GUARD?

Выполняя тест изоляции, мы настолько заняты измерением сопротивления изоляции самого изолятора, что порой забываем о сопротивлении пути утечки тока по его поверхности. Однако сопротивление этого пути является очень важным компонентом всего измерения, а во многих случаях даже самым главным. Например, если изолятор загрязнен, поверхностный ток утечки может быть до десяти раз больше того, что протекает через сам изолятор.
Цепь протекания тока по поверхности изолятора и цепь протекания тока через изолятор образуют параллельное соединение. При помощи ввода GUARD и, так называемого, трех контактного теста, можно исключить ток поверхностной утечки из показания. Данная особенность может быть очень важной, когда ожидается, что измеряемое сопротивление будет велико, например, при тестировании высоковольтных объектов: изоляторов, вводов и кабелей. Данное оборудование обычно имеет большую площадь поверхности, из-за загрязнения которой значительно возрастает ток поверхностной утечки.
Полный ток, текущий во время тестирования изоляции, можно разделить на три компонента:
1. Ток заряда, который вызывает заряд объекта.
2. Ток поглощения — это ток, который проникает в изоляцию за счет поляризации электронов, первоначально высок; со временем спадает (более медленно, чем ток заряда)
3. Ток утечки или ток проводимости, который является слабым током в установившемся режиме. Делится на два компонента:
a. Ток, проходящий через изоляцию
b. Ток, текущий по поверхности * изоляции.
* Ток поверхностной утечки – компонент, который необходимо исключить и не учитывать при измерении сопротивления самого изоляционного материала. При использовании ввода Guard, который есть на большинстве современных тестеров высоковольтной изоляции, ток поверхностной утечки может быть исключен из измерения.

Читать еще:  Tf led32s35t2 доработка тока подсветки

Электрооборудование с меньшим сопротивлением изоляции (
Теперь рассмотрим пример тестирования с использованием ввода GUARD:

Провод одевается на изолятор и подключается к вводу GUARD тестера. Теперь, ток поверхностной утечки протекает прямо в GUARD-ввод. Прибор, выполняющий тестирование, НЕ БУДЕТ измерять ток утечки, следовательно, он не скажется на значении сопротивлении изоляционного материала.

Для лучшего понимания, что в таком случае происходит внутри тестера, давайте рассмотрим следующую схему. Простейший тестер изоляции имеет три части: источник высокого напряжения постоянного тока, высоковольтный вольтметр и амперметр. Сопротивление изоляции рассчитывается по известному закону Ома: как отношение измеренного напряжения к измеренному току. Ввод GUARD позволяет отклонить ток поверхностной утечки и пустить его по цепи параллельной к амперметру, т.о. не учитывая его при расчете сопротивления.

Однако, не все так просто, как вы видите, в представленной выше схеме были указаны величины сопротивления компонентов. В данном случае любой прибор линейки широкодиапазонных тестеров изоляции Megger: MIT или S1 — измерят значения с не более, чем 2% погрешностью. Данный факт очень важен при сравнении характеристик, указанных в спецификациях к приборам.

Приборы MIT и S1 в диапазоне 5-10кВ при работе с вводом GUARD будут измерять погрешность

2% — погрешность при сопротивлении поверхностной утечки 500кΩ и нагрузке 100 MΩ

Почему Megger делает акцент на точности показаний при работе с GUARD?

Проще говоря, это часть погрешности измерения прибора. Чем выше ток поверхностной утечки, отклоняемый от амперметра, тем меньше ток, который необходимо измерить. Что в свою очередь является проверкой способности прибора измерять оставшийся ток тем самым осуществлять точное измерение сопротивления изоляции.

В спецификации прибора указано, что у пользователя есть возможность учесть эти условия и получить достоверные показания, а, следовательно, правильно определить состояние изоляции. Запомните, что эффективное превентивное обслуживание, основанное на изучении полученных данных, позволяет на ранней стадии выявить неисправность. Время, затраченное на тщательный расчет коэффициентов температурной компенсации, может быть потрачено впустую, если во время тестирования поверхностные утечки не были устранены должным образом.

Присутствует ли это у других приборов?

Безопасна ли эксплуатация?

Сегодня мы все больше и больше осознаем важность безопасности тестеров. Тестеры изоляции не являются исключением. Все тестеры Megger линейки MIT и S1 с напряжением тестирования 5 кВ и 10 кВ соответствуют CATIV 600 В, что не оставляет сомнений в их безопасности.
Но как же это зависит от наличия ввода GUARD? Итак, для того, чтобы тестер удовлетворял требованиям CATIV 600 В, указанным в IEC1010-1: 2001, он должен иметь защиту ВСЕХ вводов по напряжению 8кВ. Основной задачей является сделать так, чтобы прибор имел защиту от импульсного напряжения, но в то же время выполнял свои функции.

IEC1010-1:2001
•Защита всех вводов от скачка напряжения

CATIV 600 В
•Защита при скачке напряжения 8кВ

Задача – обеспечить защиту прибора и работоспособность ввода GUARD

Ток тестирования в режиме короткого замыкания?

Тестеры изоляции Megger MIT и S1 с напряжением 5 кВ и 10 кВ имею ток тестирования в режиме короткого замыкания не менее 3 мА. Это позволяет прибору выполнить быструю зарядку емкостной

нагрузки, например, длинных кабелей. Это так же означает, что прибор имеет достаточно мощности, чтобы выдавать стабильное напряжение при низком сопротивлении.

Данная схема наглядно показывает, как изоляция с сопротивлением 600 MΩ, из-за утечки превратилась в нагрузку для тестера менее, чем 3 MΩ. Высокая

мощность тестера поддерживает стабильное напряжение на изоляции при достаточной силе тока для точного измерения.

Можно ли тестировать трансформаторы?

Межобмоточное сопротивление обмотки высшего и низшего напряжения любой фазы трехобмоточного трансформатора может быть измерено с применением ввода GUARD. В данном случае он устраняет ток, протекающий по поверхности загрязненных изоляторов, что позволяет измерить межвитковое сопротивление с большей точностью.

На данном рисунке показан пример тестирования высоковольтной изоляции без учета эффекта тока утечек между обмоткой высшего и низшего напряжения за счет использования GUARD-ввода.

Тест изоляции обмоток трансформатора с использованием GUARD ввода для устранения токовых утечек между обмоткой и изолятором ввода.

ПРИМЕЧАНИЕ: На практике, обе обмотки трехфазного трансформатора намотаны концентрически на изолированный каркас, расположенный на том же участке магнитопровода. Поэтому возможны межвитковые и межобмоточные

замыкания, что приводит к необходимости двойного тестирования.

Тестирование кабелей?

Ввод GUARD так же позволяет снизить эффект поверхностного тока утечки по изоляции кабеля к его концу.

На приведенной выше схеме, ввод GUARD Подключен к обмотке дефектней изоляции, чтобы устранить поверхностные утечки.

На следующем рисунке пара проводников кабеля используются для подключения ввода GUARD к поврежденной изоляции на другом конце кабеля.

Так же ввод GUARD позволяет устранить ток утечки при тестировании других проводников кабеля.

Тестирование изоляторов вводов масляного выключателя на ОРУ?

Приведенные ниже четыре изображения показывают обычные приемы тестирования вводов и смежного оборудования выключателя ОРУ.

Какова реальная выгода от использования GUARD-ввода?

Использование ввода GUARD позволяет не только значительно увеличить точность определения состояния изоляции и осуществлять превентивное

техническое обслуживание, но так же внести еще одно существенное преимущество:

Ввод GUARD – чрезвычайно важный диагностический инструмент!

Для того, чтобы определить наличие и критичность токовых утечек достаточно произвести всего два теста: один с применением ввода GUARD, другой – без. Выставив настройки прибора так, чтобы он показывал ток утечки, достаточно просто вычесть измерения, полученные с применением ввода GUARD, из измерений, полученных без подключения ввода GUARD. Результат разности наглядно отобразит величину поверхностных токовых утечек.

Существует огромное число примеров, когда в результате измерения было получено низкое значение сопротивления изоляции изолятора ввода и др. частей, из-за чего было заменено исправное дорогостоящее оборудование. А через некоторое время, после тестирования с применением ввода GUARD, выяснилось, что изолятор достаточно было хорошо очистить!

— Легко выявить загрязнение поверхности
— Не упускайте возможности выполнить тестирование с использование ввода GUARD и вы точно будете знать, когда пора выполнить очистку изолятора
