Подключение прожектора

Помните, поблагодарить автора за интересное сообщение, вы можете — нажав или повысить его репутацию — нажав в сообщении.
Прежде чем задать вопрос, воспользуйтесь поиском — возможно, что такая тема уже есть на форуме. За нарушение правил Ваш вопрос может быть удален без объяснения причин!
Как вступить в «Клуб электриков» и стать VIP-пользователем?

• Отправить тему по email
• Версия для печати

Подключение прожектора

• 0
• Цитата

Если можно «на пальцах» объясните, познания в электрике нулевые, знаю только что есть ток, вилки розетки, все ((((((
Купил прожектор Alaska на 150 ватт провода с вилкой в комплекте не было, хочу подсоединить сам, нужна помощь.
1. какой провод и вилку купить и есть ли специальные провода с выключателем что бы его потом отдельно не устанавливать
2. как соединить провода в прожекторе? Зажимы обозначины N потом земля и L если ничего не путаю. Как я узнаю какой провод из купленного кабеля куда подключить? это и вилки касается.

дом старый, хрущевка, наверно без заземления розетки.
Боюсь все спалить, помогите.

В этой теме есть 24 ответов.

Для просмотра ответов в этой теме, необходимо зарегистрироваться или войти в систему.

• Что в мире?

Подключение прожектора

Здравствуйте. Помогите пожалуйста с подключением ДПТ!

Имеется ДПТ тип П-62 УХО-4
мощность 14 кВт 220В 73А
Частота вращения.

Как правильно подключить светодиодный прожектор к сети 220 вольт

Как правильно подключить светодиодный прожектор к сети 220 вольт?

Общее снижение цен на светодиоды и матрицы на их основе определяет широкое распространение LED-прожекторов, а универсальный характер этих светильников расширяет сферы их применения — придомовые территории, автостоянки, декоративная подсветка и так далее.

Схемы подключения светодиодного прожектора к сети 220 В не отличаются большой сложностью — минимальный набор инструментов и небольшие навыки электромонтажа выступают достаточными факторами самостоятельного подключения прожектора к сети.

• Немного о конструктивных особенностях
• Схемы подключения
• Последовательность работ
• Подключение к электросети

КАК САМОСТОЯТЕЛЬНО ПОДКЛЮЧИТЬ СВЕТОДИОДНЫЙ ПРОЖЕКТОР

ОСОБЕННОСТИ КОНСТРУКЦИИ ПРОЖЕКТОРА

Типовая конструкция прожектора состоит из металлического корпуса с излучающим элементом и драйвера. Точечный характер излучения светодиода или матрицы определяет присутствие в конструкции изделия устройства охлаждения. Для мощных осветительных приборов устанавливается радиатор, а для маломощных прожекторов в качестве устройства охлаждения выступает металлический корпус.

Мощность прибора освещения определяет и сечение подводящего кабеля. Обычные электротехнические расчеты показывают, что для монтажа устройств мощностью до 200 Вт, достаточно обычного провода сечением 1,5 мм².

Схема соединения

Типовая маркировка клемм для монтажа — фаза (L), ноль (N) и земля. Для дополнительного исключения ошибок принята цветовая маркировка кабельных жил: фаза помечена красным (коричневым) цветом, ноль — синим (черным), земля — комбинацией желтого с зеленым.

Для монтажа кабеля необходимо разобрать корпус прожектора, и завести провод через подводящую муфту — гермоввод. Зачистив подсоединяемые концы кабеля, необходимо подключить их к группе контактов по цветами или маркировке.

При необходимости использования в схеме подключения датчика движения или освещенности, нужно иметь в виду, что исполнительные провода датчика подключаются параллельно выключателю осветительного прибора.

Подключение к сети 220 вольт

Важным условием подключения прожектора к сети 220 В служит обязательное предварительное обесточивание места монтажа с помощью общего рубильника или группового автомата на щите управления.

Цвета жил прожекторного кабеля служат для правильного подключения его к сети 220 В. При отсутствии маркировки кабеля подводящей сети, фазовый провод можно определить с помощью электротехнической отвертки с неоновой лампочкой, перед выключением общего рубильника.

Подключение светодиодного прожектора к 220В

Прежде чем задаваться вопросом, как подключить светодиодный прожектор к 220В, определите место, куда вы хотите его поместить. Для этого рассчитайте, какую площадь прожектор должен освещать и какой силы световой поток потребуется– в идеале источник света не должны закрывать деревья или другие конструкции. Обратите внимание, чтобы вокруг светильника оставалось достаточно свободного места – циркуляция воздуха защитит его от перегрева во время работы. Найдите точки питания – для уличных светильников обычно проложен кабель, если это не ваш случай – нужно позаботиться об этом заранее. Перед началом работ прочтите инструкцию, прилагаемую к прожектору. Учитывайте полярность, если она указана, а также используйте гибкий медный проводник, который устойчив при воздействии высоких температур.

Если вам достаточно мощности в 10-50 Вт, то многожильный медного провод 1-1,5 мм2 вам подойдет. Для более мощных прожекторов советуем использовать проводку с сечением от 2 мм2. Не забудьте учесть расстояние от точки подключения. Если прожектор будет располагаться более чем в 100 метрах от нее, то следует выбирать широкое сечение. В противном случае яркость прожектора будет заметно снижена за счет падения напряжения.

Демонтируйте крепление клеммной коробки. Во входной муфте прожектора вы найдете клеммную розетку. Она включает в себя три провода: фаза, ноль, заземление, которые различаются по цветам. Уточнить значения цветов можно в инструкции. Соединяйте поочередно фазовые провода – плюс с плюсом, нулевые провода – минус с минусом, а также сделайте заземление.

После закладки кабеля питания в сальник с последующим подключением к клеммнику, закрывайте крышку короба и крепите прожектор на кронштейн. Всю конструкцию установите на участке, где планируется эксплуатация.

Техника безопасности и рекомендации по эксплуатации

При работе с электрооборудованием обязательно требуется соблюдать технику безопасности и следить за условиями эксплуатации.

• не мочить руки перед работой, не выполнять работы с уличным освещением при сырости;
• отключать цепь от источника тока;
• не использовать приборы с низкой степенью защищенности от влаги и пыли на улице или непригодных помещениях;
• работать инструментами с заизолированными рукоятками;
• не устанавливать рядом с маломощными приборами;
• перед установкой требуется замерить напряжение, допустимы отклонения не более чем на 10%;
• не использовать рядом с диодным устройством химикаты;
• при обнаружении перебоев в работе led прожектора требуется выключить его из сети питания;
• периодически протирать изделие и ухаживать за ним;
• если прибор используется в качестве фонаря, надо выбирать устройство в мощном защищенном корпусе;
• светильник, который используется для освещения территории около дома, лучше размещать под крышей для дополнительной защиты от дождя.

Важно! Правильная установка прожектора, соблюдение целостности изоляции, корректная работа проводки позволяют не обслуживать прибор дополнительно. Если на внутренней части стекла появился конденсат, то нарушена гидроизоляция. В таком случае прожектор нужно снять, демонтировать переднюю часть, и проверить целостность уплотнителя. Прибор должен просохнуть, и затем его можно собирать и подключать питание.

Этапы выполнения работ

Работы по монтажу и подключению диодных прожекторов делятся на три этапа: поиск места установки, подготовка инструмента и материалов, непосредственно подключение.

Определение места

Здесь нужно двигаться «с конца»: определите территорию, которая должна освещаться прожектором, после чего выберите место его установки так, чтобы световой поток падал на нужную зону. В идеале надо составить схему или начертить эскиз. Убедитесь в том, что рядом находятся источники питания, либо проложите проводку. Важно, чтобы имеющиеся кронштейны надежно крепились к стене или выбранному объекту.

Прожекторы могут крепиться к потолку, опорам, стенам, а главным условием является наличие гладкой поверхности для монтажа. Высота установки зависит от габаритов и мощности изделия, освещаемой территории и т.д. Небольшие прожекторы рекомендуется монтировать на максимальную высоту не более 16 м. Помните, что это многофункциональные устройства, позволяющие с легкостью задавать определенный угол наклона.

Инвентарь и материалы для подключения к электросети

В процессе выполнения работ вам пригодятся:

• бокорезы;
• канцелярский нож или специальный инструмент для зачистки провода;
• паяльник со всеми принадлежностями;
• изолента;
• отвертка.

Подключение светодиодного прожектора с заземлением и без него

Внимательно прочитайте инструкцию. Если в ней ничего не указано насчет полярности, то при подключении к сети ее можно игнорировать. Чтобы подсоединить прожектор, используйте гибкий медный или любой другой проводник, который устойчив к высоким температурам (до 160 град. Цельсия). Не всегда есть необходимость в заземлении, поэтому желто-зеленый провод можете просто хорошенько заизолировать и спрятать в задней части прибора.

Подключение устройства к той или иной сети зависит от модификации. Это могут быть приборы, работающие от сети переменного тока напряжением 220 В, либо оборудование, функционирующее от источников постоянного тока на 24 В. В последнем случае может применяться обычный бытовой выпрямитель тока.

Перед монтажом изучите корпус прожектора и убедитесь в отсутствии видимых повреждений механического типа. Освободите клеммную колодку, удалив крышку, чтобы получить доступ к клеммам и узлам заземления. Выкрутите сальниковый ввод и обесточьте помещение, отключив подачу электроэнергии с общего распределительного щитка.

При замене прожектора на новый нужно выбросить старый, предварительно сняв с него все провода. Желательно подбирать такие устройства, для которых подходит идентичная крепежная конструкция. Установите чехол на пустое место – этот элемент обеспечит защиту проводов от попадания воды.

Разместите прожектор, наживив винты и шурупы, достаньте провода из коробки и соедините с нужными в соответствии с электросхемой. При помощи паяльника обеспечьте надежное крепление и хороший контакт на проводах. Выполните изоляцию, спрячьте соединения внутрь клеммной коробки и верните на место крышку, закрутив болты. В этих целях могут использоваться и специальные защелки.

Закрутите винты на прожекторе, чтобы намертво прикрепить его к месту установки. Подайте напряжение и убедитесь, что осветительный прибор функционирует.

Как правильно подключить светодиодный прожектор

Подключение LED прожектора отличается в зависимости от типа используемых элементов цепи, таких как например датчик движения или фотореле. Сам же процесс установки и подключения светодиодного прожектора особой сложности не имеет.

Конструкция светодиодных прожекторов

В конструкцию светодиодного прожектора входит блок управления, светодиодные лампы, кронштейн, контроллер и аккумуляторная батарея или плата, которая применяется в стационарных моделях.

Контроллер светодиодного прожектора обеспечивает его надёжную работу, за счёт регулирования посредством реле времени и автоматических выключателей, выполняющих функцию защиты.

Управлять светодиодными прожекторами можно либо вручную с помощью коммутационных аппаратов, либо автоматически с использованием блока управления, который реагирует на движение объектов поблизости или на изменение степени освещённости.

В основу работы же LED прожектора положен процесс рекомбинации электронов и дырок.

Схема подключения прожектора

Для того, чтобы завести питающий провод в клеммную коробку, нужно открыть коробку и убрать крепёжное соединение. Герметичность соединений обеспечивается с помощью специальных сальников.

Подключение прожектора к сети происходит по следующей схеме:

Если Вам нужно подключить блок автоматического управления, то можно воспользоваться данный способ подключения:

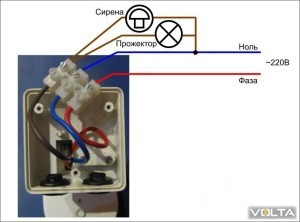

Иногда для увеличения уровня безопасности некоторые подключают сирену для создания звукового сигнала. Для установки сирены используется следующая схема:

Более подробно о настройке датчика движения в прожекторе вы можете прочесть в нашей прошлой статье Как правильно настроить датчик движения. Также вы можете прочесть о подключении фотореле к прожектору в нашей статье Подключение фотореле ФР-601 и ФР-602 к прожектору или светильнику.

Монтажные работы

Перед выполнением монтажных работ нужно выбрать место расположения прожектора и выполнить все необходимые подключения, и только потом можно приступать к установке прожектора на кронштейн. Порядок действий при монтаже прожектора следующий:

Сперва нужно демонтировать крепления клеммной коробки;

Питающий провод заводят через сальник к клеммнику;

Закрываем крышку короба;

Закрепляем прожектор на кронштейне;

В конце монтажа нужно установить всю конструкцию на тот участок, где предполагается дальнейшая эксплуатация прожектора.

Также стоит отметить, что кронштейн можно устанавливать под различными углами за счёт ослабления боковых винтов крепления.

Подключение к сети

Для подключения светодиодного прожектора к сети нужно обеспечить безопасные условия работы. Это значит, что на подключаемом кабеле должна отсутствовать фаза. Вся конструкция должна быть полностью герметично закрыта, после окончания всех соединений элементов схемы. При подключении трёхжильного провода нужно знать его цветную маркировку: «земля» – обычно желто-зелёный цвет, «ноль» – голубой или чёрный цвет и «фаза» – коричневый либо красный цвет провода.

После проведенного монтажа кабеля корпус источника света плотно закрывается. При установке прожектора на улице обратите на степень защиты IP прожектора, она должна быть достаточно высокой, чтобы выдержать различные погодные условия (обычно для улицы берут IP 54 и выше).

О выборе светодиодных прожекторов можна прочесть в нашей прошлой статье Как выбрать светодиодный прожектор.

Также вы можете купить светодиодные прожекторы от лучших производителей прямо у нас на сайте по ссылке /svetodiodnyy_led/

Меры безопасности и правила эксплуатации

При любых работах с электроустановками надо соблюдать главное правило – все действия выполнять при отключенном питании. Отсутствие напряжения надо проверять указателем непосредственно в месте работы. Электрический инструмент должен быть исправен, не иметь повреждений изоляции. Еще лучше даже дома использовать средства защиты от поражения электрическим током – диэлектрические перчатки, ковры, калоши. Мер безопасности много не бывает.

Во время эксплуатации также надо следить за целостностью изоляции проводки и коммутирующей аппаратуры. При любых повреждениях осветительный прибор должен быть выведен из эксплуатации до устранения неисправности.

Как починить светодиодный прожектор, если престал работать

Подключение прожектора светодиодного три провода без заземления

Светодиодные прожекторы серии Floodlight являются стационарными и
предназначены для наружного освещения. LED-прожекторы рассчитаны на работу в сети переменного тока с напряжением 220 В, номинальной частотой 50 Гц.

Подключение светодиодного прожектора

Подключение светодиодного прожектора осуществляется с помощью клеммной коробки, которая
расположена на задней стороне корпуса в отдельном герметичном отсеке. Для подключения к сети AC 220 V необходимо выполнить следующие действия:
1. Откройте крышку клеммной коробки, отвернув 4 винта.
2. Отверните гайку ввода и извлеките резиновый сальник.
3. Протяните питающий шнур – трѐхжильный кабель круглого сечения, Ø 7–8 мм, через ввод и герметизирующий сальник внутрь коробки.
4. Вставьте подготовленные концы проводов в клеммные зажимы, подсоединив к
соответствующим контактам:
жѐлтый провод к контакту с маркировкой – Е, заземление
красный провод – L, фаза
синий провод – N, нейтраль
Прочно затяните винты на клемме.
Внимание! Не рекомендуется соединять провода методом скрутки.
5. Затяните винты кабельного прижима.
6. Внимание! Соблюдайте герметичность при сборке! Попадание воды в клеммную коробку может вывести прожектор из строя! Плотно затяните гайку и убедитесь, что резиновый сальник хорошо облегает кабель при входе в клеммную коробку.
7. Соберите клеммную коробку, закройте крышку и зафиксируйте еѐ винтами.

Установка светодиодного прожектора

Крепление светодиодного прожектора на поверхности осуществляется с помощью кронштейна с
тремя отверстиями. Устанавливать прожектор можно на пол, на потолок, на стены и на опоры, монтажная поверхность должна быть ровной. Для надѐжной фиксации прожектора на опоре прочно закрепите кронштейн, затянув с усилием крепѐжные винты и болты.

Угол освещения можно легко изменять. Для регулировки угла наклона прожектора по вертикали
необходимо ослабить боковые винты осевого крепления кронштейна на корпусе, затем установить необходимый угол наклона и зафиксировать положение, затянув винты.

Внимание ! При установке светодиодного прожектора на улице кабельным вводом вверх необходимо сохранить герметичность. Защиту от проникновения воды обеспечит герметик на основе силикона.

При установке прожектора необходимо соблюдать минимальное расстояние от корпуса прожектора до окружающих предметов. В условиях естественной конвекции это расстояние должно быть не менее 250 мм.

Правила установки уличных светодиодных прожекторов

Внимание! Светодиодный прожектор должен устанавливать квалифицированный специалист,
ознакомленный с настоящим руководством.
1. Монтаж, демонтаж и обслуживание светодиодных прожекторов осуществляется при
выключенном питании сети.
2. Во время установки и подключения прожектора руки должны быть сухими.
3. Исключите попадание воды внутрь корпуса.
4. Все электрические соединения должны быть надѐжно защищены от влаги.
5. Запрещено подключение прожектора к повреждѐнной электропроводке.
6. Перед установкой прожектора убедитесь в соответствии напряжения питающей сети

220 В.
7. Светодиодный прожектор можно использовать только при наличии защитного заземления.
8. При выборе места и положения установки прожектора следуйте правилам установки
светодиодных светильников.
9. Запрещено устанавливать прожектор стеклом вверх.
10. Рекомендуем исключить установку прожектора вблизи нагревательных приборов.
11. Эксплуатация прожектора должна производиться вдали от химически активной среды,
горючих материалов и легковоспламеняющихся предметов.
12. Регулярно проверяйте электрические соединения и целостность проводки.
13. Запрещена эксплуатация прожектора с повреждѐнной изоляцией проводов.
14. Запрещена эксплуатация прожектора с механическими повреждениями корпуса и
рассеивателя, разбитым или треснувшим стеклом.
15. Прожектор нельзя использовать при попадании влаги вовнутрь.
16. Рекомендуем прекратить использование прожектора, если свечение стало тусклым или начало
мигать.
17. Если возникнут вопросы по поводу установки и эксплуатации светодиодного прожектора,
обратитесь за консультацией к специалистам.

Обслуживание светодиодного прожектора

Прожектор не содержит обслуживаемых пользователем частей, обслуживание сводится к чистке
от загрязнений. В целях повышения надѐжности и для увеличения срока службы светотехники рекомендуем периодически осматривать прожектор на предмет загрязнений, механических повреждений и оценки работоспособности.

При загрязнении наружного стекла необходимо очистить поверхность без использования растворителей, агрессивных моющих и абразивных средств. Очистка производится водой или специальным моющим средством для стекла и пластика. Во избежание нарушения тепловых режимов эксплуатации прожектора необходимо следить за чистотой поверхностей и рѐбер корпуса. Очистка производится сухой или слегка влажной таканью.

Прожектор, имеющий видимые механические повреждения, следует заменить. Все работы производить при выключенном питании! Дополнительного обслуживания не требуется.

Техника безопасности

1. Внимание! Если светодиодный прожектор вышел из строя, его нельзя ремонтировать и
пытаться восстанавливать! Несанкционированная разборка прожектора и техническое
вмешательство ведѐт к отказу от гарантийного обслуживания.
2. Не разбирать во избежание несчастных случаев! Светодиодные прожекторы и системы управления освещением категорически запрещается самостоятельно разбирать!
3. Не рекомендуем смотреть непосредственно на включѐнный прожектор.
4. Оберегайте прожектор от ударов и вибраций.
3. Запрещается эксплуатировать светодиодный прожектор без защитного заземления.
5. Монтаж и подключение прожектора должен производить специалист в области проведения электротехнических работ.

Утилизация прожекторов серии Floodlight

Уличные светодиодные прожекторы не содержат токсичных материалов и
комплектующих, приносящих вред окружающей среде и здоровью человека. Прожекторам не требуется специальная утилизация.

Сертификация прожекторов серии Floodlight

Вся продукция торговой марки LC серии Floodlight протестирована и сертифицирована в соответствии с требованиями, предъявляемыми действующими ГОСТами. Информация о сертификации нанесена на индивидуальную упаковку.

Купить светодиодные прожекторы в Самаре можно в нашем офисе продаж по адресу Самара, Мечникова 3, по доступной цене оптом и в розницу, а также получить необходимую консультацию по телефону (846) 972-40-28

Зачем светодиодному светильнику заземление

Содержание

• Что такое заземление и зачем оно нужно
• Классы защиты от поражения электрическим током
  • Светильник класса защиты 0 (применяется только для обычных светильников)
  • Светильник класса защиты I
  • Светильник класса защиты II
  • Светильник класса защиты III
• Как заземлить светильник
• Что делать, если заземления нет?
• Чем грозит отсутствие или неправильное выполнение заземления

А знаете ли вы, что значительная часть светодиодных светильников подключается к электрической сети тремя проводами? Насчет двух из них – фазного и нулевого проводов – у большинства людей сомнений не возникает: не подключишь – работать не будет. А вот с заземлением до сих пор связано множество мифов и странных идей. Причём встретить здесь можно диаметрально противоположные мнения: «с заземлением будет только хуже» и «без заземления вас непременно убьёт током… когда-нибудь». Поэтому призовём на помощь здравый смысл, возьмём нормативные документы и попробуем разобраться – нужно ли заземлять светодиодные светильники, и как это правильно делать.

Что такое заземление и зачем оно нужно

Согласно п. 1.7.28 Правил Устройства Электроустановок (ПУЭ), заземление – это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. Заземление разделятся на защитное – выполняемое в целях электробезопасности, и рабочее (функциональное) – выполняемое для обеспечения работы электроустановки. С рабочим заземлением большинство из нас сталкивается редко. Оно используется в сетях электроснабжения – на электростанциях, трансформаторных подстанциях и т.п. А вот защитное заземление мы встречаем повсеместно. К нему относится и третий контакт в современных розетках «европейского» образца, и тот самый третий провод при подключении светодиодных светильников. Получается, чтобы светить прибору достаточно фазы и нуля, но, чтобы оставаться при этом безопасным, нужен и заземляющий проводник.

Трёхпроводной кабель для подключения светильника

ПУЭ определяет два основных класса систем организации электроустановок – с заземлённой и изолированной нейтралью, разделённых на 3 основных системы: TN, IT и TT. TN в свою очередь в зависимости от реализации, разделяется на TN-C, TN-S и TN-C-S. Описание их выходит за рамки данной статьи, интересующиеся могут посмотреть Википедию. Для нас сейчас важно то, что любая из них предусматривает наличие на стороне потребителя защитного заземления. Получается, что возможность заземлить светильник есть всегда. Давайте разбираться, когда это нужно, а когда нет. И это подводит нас к понятию классов защиты от поражения электрическим током.

Классы защиты от поражения электрическим током

Согласно разделу 7 ГОСТ IEC 61140-2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования», защиту от поражения электрическим током обеспечивают посредством конструктивных мер, применяемых к электрооборудованию и устройствам, совместно со способами их установки. В зависимости от способа обеспечения защиты, приборы классифицируются по классам от 0 до III. Рассмотрим их подробнее – в применении конкретно к светильникам как описано в ГОСТ Р МЭК 60598-1-2011 «Светильники. Часть 1. Общие требования и методы испытаний». Но сначала ещё несколько определений:

Изоляция токоведущих деталей, обеспечивающая основную защиту от поражения электрическим током. Т.е. это изоляция самих проводников, по которым протекает электрический ток.

Самостоятельная изоляция, предназначенная для защиты от поражения электрическим током в случае повреждения основной изоляции. В качестве неё может выступать, например, прочный корпус, полностью выполненный из изоляционного материала, который закрывает практически все металлические детали.

Изоляция, состоящая из основной и дополнительной.

Единая система изоляции токоведущих деталей, обеспечивающая защиту от поражения электрическим током, эквивалентную двойной изоляции. Может состоять из нескольких слоёв, которые, однако, не рассматриваются отдельно друг от друга.

Светильник класса защиты 0 (применяется только для обычных светильников)

В данном светильнике защита от поражения электрическим током обеспечивается основной изоляцией. Присоединение доступных для прикосновения токопроводящих деталей, если они имеются, к защитному заземляющему проводу стационарной проводки не предусмотрено. Функцию защиты при повреждении основной изоляции выполняет внешняя оболочка.

Т.е. если внутри светильника по каким-либо причинам окажется повреждена изоляция провода, находящегося под напряжением (например, вследствие старения, механического повреждения и т.п.), то безопасным он останется только благодаря внешней оболочке.

Настольная лампа — пример электроприбора с классом защиты 0

Пример светильника с классом защиты 0 – это обычная настольная лампа, включаемая в розетку двухконтактной вилкой. Никакого дополнительного заземления у неё не предусмотрено, а вся защита от поражения током включает корпус из изоляционного материала (пластика, например) или металла, отделённого от напряжения изоляцией самих проводов.

Кстати, в нашем каталоге светильники с классом защиты 0 отсутствуют.

Светильник класса защиты I

Светильник, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но и путём присоединения доступных для прикосновения проводящих деталей к защитному (заземлённому) проводу стационарной проводки таким образом, чтобы доступные для прикосновения детали не могли стать токоведущими даже в случае повреждения основной изоляции. Причём проводящими деталями будут считаться не только участки металла без покрытия, но и окрашенные части. И если сразу после выхода с конвейера красочный слой и обладает изоляционными свойствами, то далеко не факт, что он останется таким уже через месяц после начала эксплуатации.

Подвесной промышленный светильник с классом защиты I

Большинство промышленных, уличных, взрывозащищённых светильников, да и любых других приборов в металлических корпусах (за исключением низковольтных), относятся как раз к I классу защиты. Наш каталог – не исключение, большая часть приборов как раз из этой категории.

Светильник класса защиты II

Светильник, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но и путём применения двойной или усиленной изоляции и который не имеет устройства для защитного заземления или специальных средств защиты в электрической установке.

К данному типу относятся многие офисные светильники в пластиковых корпусах, которые сами по себе являются изоляторами для тока. Могут встречаться и металлические решения – при условии использования двойной изоляции.

Светильник класса защиты II — обратите внимание на двухпроводное подключение

Как правило, светильники класса защиты II контакта заземления не имеют. Бывают и исключения, но в таких случаях заземление не предназначено для защиты самого прибора, а служит каким-то иным целям. Например, чтобы обеспечить непрерывность заземляющего проводника при подключении светильников шлейфом.

Светильник класса защиты III

Светильник, в котором защита от поражения электрическим током обеспечивается применением безопасного сверхнизкого напряжения (БСНН). БСНН подразумевает напряжение не более 50 вольт переменного тока или 120 вольт постоянного тока, причём сама цепь должна быть изолирована от основной сети питания с помощью безопасного разделительного трансформатора или его эквивалента.

Здесь всё понятно из названия – к таким светильникам относятся низковольтные модели светодиодных светильников. Хотя и не все – некоторые такие приборы производители относят к классу I. Светильники III класса не предусматривают использование заземления, и вся их защита состоит в низком напряжении, которое более безопасно само по себе.

Как заземлить светильник

Итоги предыдущего раздела:

• Светильники классов защиты 0 и III не используют заземление;
• Светильники класса защиты I должны подключаться к защитному заземлению для исключения поражения электрическим током;
• Светильники класса защиты II могут использовать (редко, и к тому же не для обеспечения собственной защиты), а могут и не использовать (значительно чаще) заземление.

Теперь, когда появилась ясность, кого подключать, а кого нет – остановимся подробнее на подключении светильников класса I к заземлению. Если прибор подключается к электрической сети посредством кабеля, то, как правило, провод или клемма для подключения уже имеют заземляющую жилу или контакт и достаточно просто соединить их с соответствующими проводниками подводного кабеля.

Гермоввод и терминал заземления на светодиодном светильнике

В некоторых случаях светильники имеют дополнительные контакты для подключения заземления на корпусе – обычно это специальные винтовые терминалы, обозначенные буквами PE или значками заземления. В отдельных случаях, когда прибор состоит из нескольких соединённых между собой частей (например, кронштейны у некоторых консольных светильников), все эти части также соединяются между собой проводниками для уравнивания потенциала и затем все вместе – к заземлению.

Обратите внимание, что безопасность светильника даже при подключенном заземлении обеспечивается только при правильной его установке, поэтому следуйте в этом вопросе инструкциям производителя.

Что делать, если заземления нет?

В целях экономии к светильникам зачастую подводят двухпроводные кабели, не имеющие защитного проводника вовсе, или трёхпроводные, где он используется для группового включения. Особенно часто такая ситуация встречается в старых домах. Все современные жилые и общественные здания строятся с учётом требований, приведённых в главе 7.1 ПУЭ, пункт 7.1.36 которой явно указывает на необходимость использования как минимум трёхпроводных кабелей:

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Ну а если заземления всё-таки нет, то для жилых и общественных зданий в подавляющем большинстве случаев вполне допустимо использовать светильники, которые к заземлению не подключаются, о чём указано в пункте 7.1.70 ПУЭ:

7.1.70. В помещениях без повышенной опасности допускается применение подвесных светильников, не оснащенных зажимами для подключения защитных проводников, при условии, что крюк для их подвески изолирован. Требования данного пункта не отменяют требований п. 7.1.36 и не являются основанием для выполнения электропроводок двухпроводными.

То есть если заземления нет, то в таких помещениях нужно использовать светильник, которому оно и не требуется, что не будет противоречить ПУЭ.

Чем грозит отсутствие или неправильное выполнение заземления

Есть мнение, что значительная часть правил в государственных стандартах избыточны. В ряде случаев с таким утверждением можно согласиться. Как правило, оправданные послабления требуют колоссального опыта и досконального знания используемого оборудования. А это в нынешнюю эпоху разнообразия далеко не всегда возможно. К тому же, последствия несоблюдения правил, оказываются весьма плачевными – как в таких случаях принято говорить: «написаны кровью». И возникает резонный вопрос – а стоит ли рисковать, если можно просто следовать ПУЭ и ГОСТам? Каждый мастер принимает решение самостоятельно. Но стоит придерживаться правила: профессионалы не имеют права рисковать жизнью и здоровьем других людей!

Случается, что при обучении технике безопасности при работе с электрическими установками, опытные преподаватели акцентируют внимание слушателей на том, что будет если не следовать правилам. Кстати, приводимые ими примеры действуют на будущих электриков гораздо эффективнее, чем зубрежка правил.

Что же будет, если не заземлить светодиодный светильник, который, согласно классификации, должен быть заземлён? В большинстве случаев он будет работать в штатном режиме, но при аварийной ситуации рискует стать источником повышенной опасности.

Приведём пример. В уличном светильнике со временем из-за перепадов температур и влажности происходит повреждение изоляции питающего кабеля, находящегося под напряжением. Согласно закону подлости, между корпусом прибора и повреждённым проводником образуется электрическая проводимость. Если бы прибор был заземлён, то в результате образовавшейся утечки тока цепь была бы обесточена – либо защитным автоматическим выключателем вследствие короткого замыкания, либо дифференциальным устройством защитного отключения. И дальше осталось бы только найти причину и заменить светильник.

Ну а если заземление отсутствует? Тогда корпус прибора оказывается под опасным напряжением. И если при проведении работ до него кто-то дотронется, то последствия могут быть плачевными.

Как видно из примера, само по себе заземление – это не панацея. Как и любое средство защиты, оно эффективно только в случае системного использования вместе с другими методами – теми же автоматическими выключателями. Нельзя говорить, что одно только заземление или, например, одни только УЗО обеспечат надлежащий уровень защиты. Но вкупе они позволяют сделать освещение безопасным для людей.

И последнее. Не верьте тем, кто говорит, что вместо заземления к соответствующему контакту светильника можно подключить ещё один нулевой проводник или перемычку от уже имеющегося – в данном случае это будет грубым нарушением ПУЭ и также может привести к печальным последствиям. Даже в том случае, когда для подачи электропитания в распределительные щиты используются PEN-проводники, объединяющие в себе рабочий ноль и защитное заземление, любые соединения между ними после точки разделения на два независимых проводника не допускаются. Явное указание на это также содержится в уже упоминавшемся пункте 7.1.36 ПУЭ.
