Как подсоединить выключатель света с подсветкой

Как подключить выключатель с подсветкой

Выключатель с подсветкой не отличается от обычного. За исключением небольшого огонька, горящего, пока нет иллюминации. Помните, разбирали отвёртку-индикатор для определения наличия фазы напряжения. Внутри стоял маленький разрядник, дающий тусклый свет. Работало за счет гаснущего в теле человека слабого тока, идущего от розетки. В выключателе с подсветкой все намного проще. Не потребуется искать, где загасить утечку, с одной стороны присутствует заземление. Поговорим, как подключить выключатель с подсветкой.

Зачем нужен выключатель с подсветкой

В темноте важно видеть, куда идти. Причина дополнительно кроется в нанесении грязи на стены при нашаривании выключателя. В результате при дневном свете становится виден налет грязи и прочие различимые метки. Смыть ее даже со специальных обоев невозможно.

Выключатель с подсветкой

Тусклая подсветка выключателя исправит положение. Становится своеобразным маяком, ориентируясь на который, не потеряешься в собственном коридоре. Выключатель устроен так, что лампочка горит, пока выключен свет. Одновременно с подачей питания на верхнюю иллюминацию огонёк угасает, теряет востребованность. Часто в ванной и санузле двери сделаны с небольшим зазором в районе порожка. Из простых соображений: если зальёт, без руда удастся проникнуть в помещение. Утонет вся квартира, добавляя безопасности процессу ликвидации последствий.

И в спальне выключатель с подсветкой поможет. Легче дойти от кровати до нужного места в потёмках. И в коридоре принцип работы выключателя с подсветкой не окажется лишним, и в кухне найдётся применение.

Выключатели с подсветкой

Поделим выключатели с подсветкой на одинарные и остальные. В последнем случае один огонёк тухнет при нажатии на клавишу, вторая продолжает гореть. Визуально контролируется наличие включённой иллюминации. В комнате с делением люстры на две ветви это очевидно, про санузел сказали.

Вызывает раздражение, если путеводный маяк пропал. Удобно по нему ткнуть рукой, не пачкая стены. В полутьме видно плохо, в особенности, при недостатке в организме витамина А. Покупке рекомендуем брать выключатель сложнее одинарного, когда огонёк тухнет, если нажаты все кнопки. Ликвидируется опасность промахнуться. Проверить рекомендуется прямо на стенде продавца, по внешнему осмотру не каждый однозначно рассудит о внутреннем устройстве прибора. Проще, если на каждую клавишу приходится по огоньку. В этом случае при возникновении сложностей со свечением товар допустимо вернуть в течение установленного срока как негодный.

Правила установки выключателей с подсветкой

Если возникнет желание починить выключатель света, получите представление о конструкции. Выше рассказывали про типовую сборку Makel, ниже приведены фото изделия. Согласно «поверьям» электриков включённое состояние – по направлению вверх. Жмём выше середины пальцем, свет загорается. Первый сюрприз: выводы контактов отличаются по раскладке в зависимости от производителя. К примеру, у Makel (на фото) в правильном положении общий вывод находится сверху.

Расположение общего вывода

Причина названия – он один на обе клавиши. Сюда подаётся именно фаза, а не общий (common) нулевой провод. Проведите здесь чёткую границу. Мы уже обсуждали в наших статьях ситуацию присутствия фазы на патроне и объясняли, что электрик при простейшей замене сгоревшей лампочки уже рискует жизнью. По этой причине после развилки на выключателе предполагается схемная земля. Подводится прямо от щитка к патрону и возвращается оттуда на клавиши. Фаза идёт на выключатель в единственном числе и раздаётся на лампочки через внутренние контакты.

Парочка правил для желающих поменять выключатель света:

  1. Выключатель обрывает подачу фазы. Чтобы в исходном состоянии на патроне не оставалось опасного напряжения. В цепи нулевого проводника цепей освещения установка выключателей запрещена.
  2. Выключатель ставится так, чтобы свет зажигался при нажатии на верхнюю часть клавиши. Для Makel наоборот, если ориентироваться по положению надписей.

Для выключателей с подсветкой профи вводят правило: огонёк между клавишами обязан тухнуть при нажатии на левую. Ставим догму под сомнение по простой причине: у Makel, представленной на рисунке, сделано наоборот. Происхождение норм неизвестно. Первое требование приведено в ПУЭ 7 (6.1.36) и одновременно считается очевидным. Во втором пункте очевидного мало. Нет прямых указаний, что бытовые выключатели обязаны занимать положение вверх в замкнутом состоянии.

Народные умельцы поясняют: взялся за рубильник, ударило током, пока падаешь, заодно выключишь. Если брать стандарты, подобное положение приведено для ручек управления СВТ (средства вычислительной техники), аналогичного рода требование приводится в ГОСТ 52726-2007 (таблица 9), где прямо указывается, что включённому состоянию соответствуют направления вверх и вправо. Для однотипности бывалые электрики и рекомендуют это повторять в быту. По правде, трудностей не предполагается. Хотя порой надписи у избранных производителей обратны.

Рекомендуется придерживаться общепринятых норм. Это поможет в случае внепланового отключения электроэнергии понять, где и какое положение находится. У Makel, изображённого на рисунке, возможно разглядеть на оборотной стороне корпуса четыре стрелки вверх. Причём надписи соответствуют положению. Если все сделать по указаниям, огонёк выключается левой клавишей (как рекомендуется), а замкнутое положение получается вниз. Выходит, в иностранных изделиях российские стандарты и предрассудки не поддерживаются.

Обратите внимание на контактную площадку лампочки. Там стоят пружинки, проводящие ток, не позволяющие перевернуть схему обратной стороной. Это защита от дураков и, благодаря ей, невозможно без доработки добиться, чтобы выключатель Makel удовлетворял одновременно всем требованиям:

  1. Эстетичность предполагает установку надписей, исключающую переворачивание кверху ногами.
  2. Положение замкнуто соответствует нажатию вверх.
  3. Однотипность предполагает отключение огонька левой клавишей (если больше единственной кнопки).

Необходимым остаётся требование – выключатель, даже с подсветкой, обязан разрывать питание освещения по фазе, не по нулевому проводу. Прочее – по большому счету домыслы.

Конструкция выключателей с подсветкой

На рисунке показана оригинальная конструкция: лампочка внедряется в цепь одной клавиши. Пока регистрируется обрыв, на схеме с резистором (виден на фото) падает 220 В, поддерживающие огонёк. Когда контакт замыкается, разница потенциалов падает до нуля. Огонёк гаснет. Обратите внимание, это маленькая разрядная лампочка, как с отвёртке-индикаторе. Не светодиод, как пытаются втолковать отдельные специалисты. На укрупнённом фото виден разрыв между двумя медными электродами.

Плата огонька, помимо лампочки, содержит резистор приличного номинала. Обычно единицы МОм, как в отвёртке-индикаторе. Конструкция эргономична. Плата с лампочкой считается отдельными элементом и вставляется по опции. Можно убрать. Прикрывается сверху пластиковой крышкой и логотипом производителя. Открывается шлицевой отвёрткой. В результате:

  • Наличие подсветки не сказывается на монтаже. Плата прозрачна для конечного пользователя, не создаёт помех.
  • Процесс монтажа не отличается от установки обычного выключателя. Не требуется отдельных навыков или знаний, поставить плату задом-наперёд попросту не получится.
  • Конструкция ремонтопригодна. При необходимости возможно протестировать схему тестером. На фото видно, что ключевые точки доступны для щупов. Оценивается отдельно целостность резистора. Лампочка при прозвонке показывает обрыв. В результате поломанные части нетрудно заменить. Если сложно раздобыть лампочку отдельно для замены, найти отвёртку-индикатор за 20 рублей несложно. Изъяв необходимое, восстановите функции подсветки.

Доступность ключевых точек

Сегодня лампочка заменена светодиодом. Происходит моргание. Это вредно, раздражает. Что касается мнения знатоков, они подсветку позиционируют как дополнительную ступень, способную выйти из строя. Главное – за счёт наличия двух длинных проводов на отводах удастся заставить подсветку выключаться при нажатии клавиши на выбор – левой или правой. Что устраняет главное препятствие для создания однотипности освещения.

Читать еще:  Как соединить провода оптоволокна кабеля

В случае со старенькой моделью Makel нужно перепаять пружину (а контакт на другой кнопке есть), здесь обходимся простой перекоммутацией концов провода. Потому установка выключателей с подсветкой указанного типа гораздо предпочтительнее. Хотя требует проведения дополнительных операций. Гибкая схема подключения света считается неоспоримым преимуществом. Для продвинутых пользователей конструкция с пружинами придётся больше по вкусу: дорабатывается единственный раз, служит вечно (выключателю на снимке 15 лет, функционирует поныне).

Для определения номинала резистора иногда полезно воспользоваться онлайн-калькулятором маркировки.

Подключение выключателя света с подсветкой

Для поиска выключателя на ощупь, находясь к тому же в малознакомой непривычной обстановке, можно потратить немало времени и нервов, задевая предметы. Проснувшись в темноте, при поисках выключателя есть риск споткнуться и получить травму.

Поэтому световая индикация аппаратов ручного управления освещением стала применяться почти сразу же после массового распространения электроосветительных приборов. Поначалу подсвечивали разными методами устройства управления электрическими осветительными приборами на предприятиях и в общественных заведениях.

Позже стали выпускаться бытовые выключатели с подсветкой, не отличающиеся от обычных по размерам, способу установки и подключения.

Сбалансированная яркость подсветки

Удобство выключателей с подсветкой заключается в возможности быстрого определения местонахождения устройства коммутации благодаря слабому свечению встроенного источника света.

Яркость свечения должна обеспечивать заметность выключателя сразу же для человека, пришедшего в помещение с потёмок, и спустя некоторое время, необходимое для аккомодации глаза, привыкшего к свету. Очевидно, что индикация будет тем заметней, чем мощнее и ярче источник света, но слишком яркая подсветка в темноте будет мешать при отдыхе, а также увеличится потребление электроэнергии.

Световая индикация выключателя света

На заводах, изготовляющих электротехнические изделия, мощность свечения выбирают и устанавливают таким образом, чтобы соответствовать запросам большинства потребителей.

Вся электронная начинка, необходимая для световой индикации, устанавливается производителем при изготовлении изделия, поэтому установка и схема подключения выключателя с подсветкой идентична для аналогичного коммутирующего устройства без подсвечивания, и пользователю незачем вникать в принцип работы индикации.

Схема подключения одноклавишного выключателя с подсветкой

Но, для разработки собственной подсветки выключателя или любого другого устройства, необходимо разобраться в существующих схемах, а также нужно будет опытным путём определить необходимую яркость источника света.

Принцип работы подсветки

В выключателях, и других устройствах, оборудованных световой индикацией, в качестве источника света используются маломощные неоновые лампы тлеющего разряда и светодиоды.

Светодиоды в выключателе

В независимости от используемых источников света, подключается подсветка параллельно контактам выключателя. При этом ток при разомкнутых контактах течёт через элементы подсветки и нить накала лампы освещения.

Схема подключения светодиода к выключателю

Если в качестве электроосветительного прибора используется люминесцентная или светодиодная лампа, то ток, необходимый для работы подсветки протекает через электронную схему данных осветительных электроприборов, из-за чего они неприятно мерцают в темноте.

После детального рассмотрения схем и принципа работы подсвечивающих элементов будут даны советы по устранению описанного эффекта мерцания данных электроосветительных приборов при управлении ими выключателями с подсветкой.

Разбор схемы с неоновой лампочкой

Ключевым параметром при расчётах схем подключения неоновых лампочек, является максимально допустимый ток, который в цепи питания источника света индикации ограничивается токоограничивающим резистором, включённым последовательно, благодаря чему достигается падение напряжения до номинального рабочего уровня.

В данной схеме подключения неоновой лампочки номинал сопротивления варьируется из-за типа электроприбора использованного для освещения. При использовании ламп накаливания, обладающих относительно малым сопротивлением, номинал резистора выбирают близким к максимуму.

Для люминесцентных и светодиодных осветительных приборов сопротивление резистора уменьшают, но не ниже на схеме указанного предела.

Схема подсветки на основе светодиода

При подключении светодиода соблюдается тот же принцип ограничения тока, но данный полупроводниковый прибор работает только при прямом включении. При отрицательной полуволне переменного напряжения может наступить пробой светодиода.

Поэтому, чтобы избежать пробоя, в схеме используют дополнительный диод, подключая его параллельно или последовательно светодиоду.

В данной схеме параллельно подключенный диод в обратном направлении гасит отрицательную полуволну, шунтируя светодиод, пропуская ток через себя. Рассеиваемая мощность диода должна быть не менее 1Вт. Очевидно, что энергия отрицательной полуволны напряжения расходуется на нагрев диода и резистора.

Здесь последовательно включённый светодиод не пропускает отрицательную полуволну, тем самым оберегая светодиод. Данная схема более экономна, но мерцание светодиода будет заметней, и яркость уменьшится из-за нелинейности АЧХ полупроводниковых приборов.

Подключение 2 светодиода встречно

Чтобы увеличить КПД использования электроэнергии, можно включить два светодиода встречно – параллельно, то есть, каждый светодиод будет работать на своей полуволне. Здесь падение напряжения рабочего светодиода будет ограничивать напряжение пробоя для обратно подключённого аналога.

В качестве ограничителя тока можно использовать конденсатор, у которого реактивное сопротивление переменному току уменьшается при увеличении емкости.

Практические расчеты и монтаж

Разумеется, что разрабатывать и монтировать схемы со светодиодами невыгодно, когда продаются готовые выключатели с подсветкой, практически не отличающиеся по цене от обычных, и не требующие никаких дополнительных манипуляций.

Но можно самостоятельно сделать подсветку для вводного щитка, на основе достаточно мощного светодиода, включаемого при открывании крышки. Подобным способом можно снабдить световой индикацией любое устройство. Для самостоятельной разработки подсветки, чтобы подобрать номинал сопротивления резистора и его рассеиваемую мощность, нужно воспользоваться формулой.

При монтаже светодиодов необходимо соблюдать полярность их выводов, которые называются анодом и катодом.

Обозначение на схемах светодиода

Светодиод светится при прямом токе, который возникает при подключении анода к плюсу, (положительная полуволна переменного напряжения), катода к минусу.

Поэтому часто анод светодиода маркируют значком «+». Поскольку диод и светодиод являются полупроводниковыми приборами, они чувствительны к перегреву, поэтому паять их следует с осторожностью.

Устранение эффекта мигания люминесцентных и светодиодных ламп

Нужно помнить, что параметры элементов подсветки никак не влияют на работу включённой лампы освещения, так как схема со светодиодом шунтируется контактами выключателя, поэтому ток через данную цепь практически не течёт, и индикация не работает.

При выключенном выключателе ток подсвечивания не может ощутимо нагреть нить накаливания лампы, но подзаряжает конденсаторы в блоках питания люминесцентных и светодиодных осветительных приборов, из-за чего они периодически вспыхивают.

Существует несколько способов решения данной проблемы:

  • Отказаться от выключателя с подсветкой, или отключить светящийся элемент;

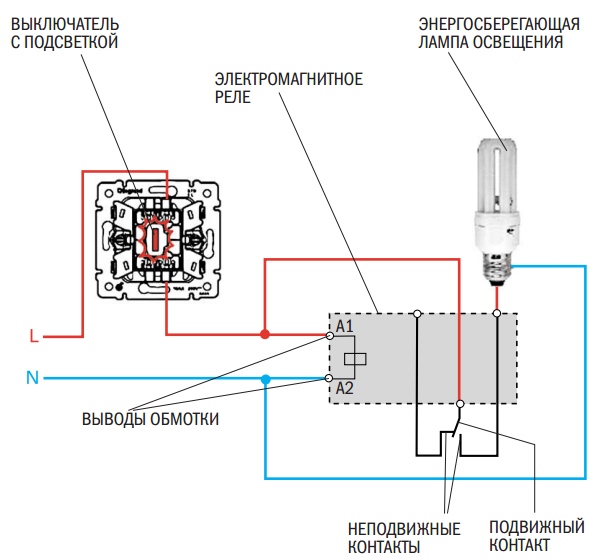

  • Подвести к выключателю ноль и переделать схему, запитав подсветку от нулевого провода, минуя осветительный электроприбор. Данную модернизацию есть смысл делать при ремонте электропроводки, и если будет использоваться провод меньшего сечения, последовательно нужно включить плавкий предохранитель;
  • Шунтирование люминесцентной или светодиодной лампы при помощи резистора 200-300 кОм, 1 Вт, или схемы с конденсатором, установленной в цокольном патроне, подключаемой параллельно клеммам.

Схема Подключения Выключателя С Подсветкой

Из поликарбоната сделаны клавиши, механизмы, корпус и рамка.


КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.
2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

Читать еще:  Выключатель шнуровой для торшера


Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным.

Идеальный вариант — использовать кембрики.

Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

А резистор R1 играет роль ограничителя зарядного тока.

Найти в конструкции выключателя защелку, скрепляющую две части. Провода зачистить от изоляции.

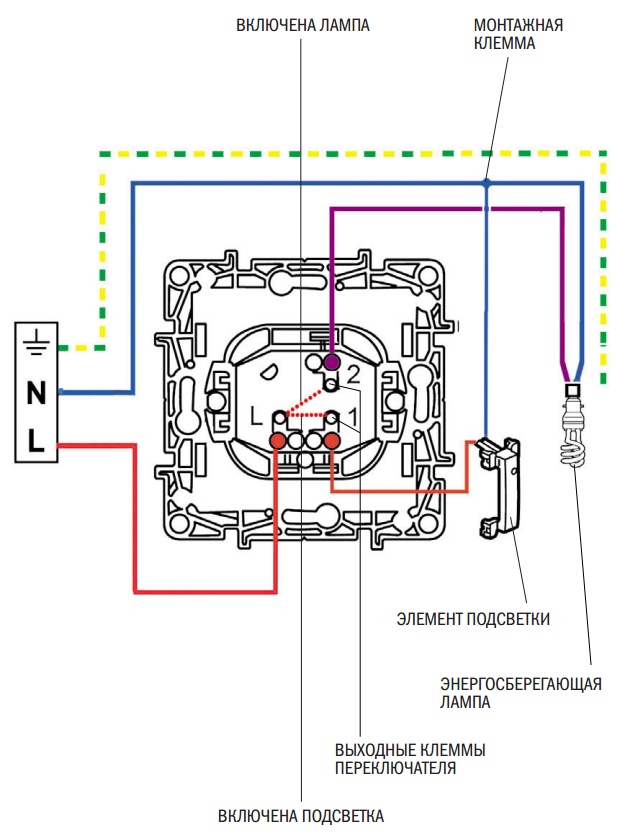

Подключение Светодиодных и Энергосберегающих Ламп к Выключателю с Подсветкой

Схема подсветки выключателя на светодиоде и сопротивлении

Где взять неоновую лампочку Неоновые газоразрядные лампочки неонки представлены широким рядом и можно использовать любую доступную из них. Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.

В удивлены? Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте Видео: как подключить проходной выключатель Отключение подсветки выключателя Подсветку выключателя можно отключить.

Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку. Закрутить болты крепления к подрозетнику.

Также следует учесть, что клавиши не должны задевать дополнительные устройства.

Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Если используются неоновые лампы с усиками, то проблем при установке подсветки не возникнет такую лампу можно вытащить из удлинителя с выключателем.

Если все нормально, значит, диод пришёл в негодность, нужна замена.

Например: Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. R1 тут выполняет функцию ограничения тока заряда конденсатора.
Выключатель с подсветкой

Виды выключателей в зависимости от типа подсветки

Необходимо лишь приобрести обычный выключатель и индикатор.

С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.

Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.

Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.

Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

Схема и принцип действия подсветки с использованием светодиода

Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.

Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.

Как установить выключатель.

Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.

Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.

Как подключить выключатель с подсветкой?

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.

Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
(makel) Установка двойного выключателя с подсветкой + схема

Схема подключения выключателя с подсветкой — советы электриков

Светящийся в темноте выключатель весьма удобен в использовании, поэтому пользователь по возможности стремится приобрести именно такую модель.

Когда-то эти приборы оснащали фосфоресцирующим элементом, но такой вариант имеет недостатки: свечение постепенно слабеет и может погаснуть вовсе; в помещении, куда дневной свет проникает слабо, например, в коридоре, от фосфоресцирующего элемента вообще нет толку, так как ему нечем «зарядиться».

Поэтому сегодня выключатели оснащают электрической подсветкой, стабильно работающей в любых условиях. О ней пойдет речь в нашей статье, тема которой — выключатель с подсветкой: схема подключения.

Разновидности выключателей

Ассортимент выключателей для бытовых осветительных цепей, в том числе и с подсветкой, в настоящее время чрезвычайно широк. В продаже можно найти изделия на любой вкус и, как говорится, на все случаи жизни.

  1. Клавишные: самый распространенный вариант. Клавиша обычно является пластиковой.
  2. Кнопочные: такой выключатель очень похож на кнопку, при помощи которой в многоэтажных домах вызывают лифт. Часто его делают из нержавеющей стали или алюминия — такое устройство очень гармонично вписывается в стиль хай-тек. Кнопка выключателя может иметь не только круглую, но и прямоугольную либо треугольную форму, что придает устройству необычный вид.
  3. Поворотные: это выключатели-диммеры. Они умеют плавно регулировать подаваемое на лампу напряжение, отчего ее светимость столь же плавно меняется. Важно знать, что через диммер могут подключаться не все лампы. О том, что такая возможность есть, свидетельствует надпись на коробке «диммируемая» или «dimmable».
  4. Сенсорные: очень стильный, современный вариант выключателя, которого нужно просто коснуться.
  5. Шнуровые: подобными выключателями чаще всего оснащаются настенные бра и подсветки они не имеют.
Читать еще:  Наконечники кабельные медные под опрессовку луженые сечение провода

Проводной выключатель рассчитан на установку в квадратную монтажную коробку размером 86 на 86 мм

По числу клавиш или кнопок выключатели делятся на:

  1. Одноклавишные: управляют только одной цепью и используются, как правило, для включения только одной лампочки.
  2. Двухклавишные: подключаются сразу к двум цепям. Это оптимальный вариант для многоламповой люстры: через одну клавишу заводится питание, к примеру, на две лампочки (приглушенный свет), а через вторую — на все остальные. Не менее распространенный вариант использования — подключение освещения туалета и ванной комнаты, если они разделены перегородкой (раздельный санузел).
  3. С 3-мя и 4-мя клавишами: такие приборы обычно используются для управления освещением в нескольких помещениях, например, в том же раздельном санузле и прихожей (3 клавиши) или вдобавок еще и на лестнице (4 клавиши).

Такая конструкция позволяет реализовать схему, в которой один светильник включается двумя выключателями.

Применяется она, к примеру, на лестнице или в длинном коридоре: заходя в это помещение, пользователь включает свет первым выключателем, а оказавшись в конце коридора или на верхней ступени лестницы, — выключает вторым.

Схема выключателя с подсветкой

Выключатель с подсветкой устроен предельно просто: к его контактам в обход межконтактного промежутка, то есть параллельно ему, подключается цепочка из слабого источника света (индикатора) и резистора с большим сопротивлением. Таким образом, цепь даже при отключенном выключателе не является разомкнутой: ток течет через цепочку и основной светильник.

Величина его из-за большого сопротивления резистора крайне мала, так что основной светильник не загорается. А вот для свечения индикатора ее вполне достаточно. Когда выключатель переводится в положение «включено», цепочка индикатора оказывается закороченной, то есть ток, выбирая путь с наименьшим сопротивлением, протекает в обход ее. Соответственно, при включенном свете индикатор не горит.

Инструкция по установке и подключению выключателя с подсветкой

Выключатели с подсветкой бывают двух видов:

  1. На неоновой лампе: в таком устройстве индикаторная цепочка состоит только из резистора и лампы. Для свечения лампы достаточно тока силой в 0,1 мА.
  2. На светодиодах: светодиод нужно защищать от пробоя обратным напряжением (данный элемент работает на постоянном токе), поэтому в индикаторную цепочку дополнительно вводится защитный диод. Для свечения светодиода требуется ток силой в 2 мА.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Подключение проходного выключателя

  1. Фазный провод подключаем к подвижному контакту первого выключателя.
  2. От двух неподвижных контактов с другой его стороны прокладываем два провода к неподвижным контактам второго выключателя;

От подвижного контакта второго выключателя прокладываем провод к светильнику.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
