Схема подключения проходных выключателей с тремя лампами

Схема подключения проходного выключателя для управления освещением

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

Несмотря на кажущуюся простоту конструкции, настоятельно рекомендуем обращаться помощью к специалисту, а именно электрику, электрика в Запорожье можно найти на сайте elektromaster.zp.ua. Работник обязательно проконсультирует по всем вопросам, касающихся проводки и проведет качественную работу, безопасно для Вашей жизни.

Принцип управления из двух точек

На практике система работает следующим образом:

  1. Войдя в темный коридор, вы зажигаете осветительный прибор.
  2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
  3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Несколько рекомендаций о том, как правильно подключить провода:

  1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
  2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
  3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

    в первом положении кнопка напрямую замыкает обе цепи; после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

  1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
  2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
  3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

Схемы Подключения Проходных Выключателей С 3 Мест

Снимаете обувь, проходите в комнату и выключаете лампы.


Корректная работа такого механизма возможна только в паре.

Заходите в помещение и включаете свет. Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения.
Схема проходного выключателя из трех и более мест

Однако выключатель с тремя клеммами здесь уже не подойдет. Кабельная продукция, то есть провода.

Этот вариант соответствует схеме, показанной выше Затем разводится кабель и выполняются соединения проходных выключателей из двух мест с источником света через распределительную коробку.

Читать еще:  Реостатные выключатели для диодных ламп

Через них должна пропускаться одна и та же фаза — это обязательное условие. Во втором случае в стенах нужно делать штробы.

Такой вид имеет переключатель с тыльной стороны. Совершается не размыкание, а переключение фазы на другую линию.

Между коробкой переключения S2 и лампой находится четвертый кабель черный. Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы или две группы ламп, если речь идет о многорожковой люстре.

Схема подключения проходного выключателя

Коммутация света из двух мест

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

Она строится на основе двух проходных и нескольких перекрестных переключателей. А проходные и перекрестный выключатели управляют подключением фазы к центральному контакту патрона.

Они располагают шестью контактами. Часто они перепутаны.

Схема подключения проходных и перекрестных выключателей из 3-х мест: Схема подключения проходного выключателя с 3х мест Использование схем с тремя выключателями Элементы и составные части схемы подключения Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек.

Как разводятся провода по помещению Как все соединить в клеммной коробке рассказано в видео.

Более того, решения на основе проходных выключателей реально приводят к экономии электроэнергии. Использование схем с тремя выключателями Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места.
Схема подключение трёх проходных выключателей.

Навигация по записям

Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения. Но в этом случае вы превратите его в обычный бытовой выключатель.

В механическую часть устройства изменений лучше не вносить.

Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели. Проходные выключатели успешно применяются в помещениях разного предназначения.

Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится. Изготовлена она из качественного пластика и оснащена винтовыми зажимами. Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Соединяем нейтральные N и защитные PE провода вне автоматических выключателей с помощью электрических разъемов.

На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников. Выключаете свет.

Использование схем с тремя выключателями


Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Изменение конструкции совершается в два этапа: Выходные полюса замыкаются перекрестно. Четвертый выходной полюс так же имеет две контактные точки.

В схеме включения освещения, задействуются два и более, подобных выключателей. Белые проводники — это провода, подключающие выходы обоих выключателей.
Как подключить двухклавишный проходной выключатель

Проходная коммутация источников света

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы или две группы ламп, если речь идет о многорожковой люстре. Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения.

После нажатия на клавишу фазные линии условно перекрещиваются без электрического контакта. В случае необходимости возможно задействовать и большее количество точек.

Значит, во втором подрозетнике такой провод надо соединить с красным проводом первого подрозетника, заизолировать и оставить здесь. Проходные выключатели — схема без распаечной коробки: 4. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Навигация по записи

Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце.

Глядя на эту схему, несложно понять, как работает проходной выключатель. Та же самая схема используется при наличии нескольких входов в различные помещения. Схема энергосберегающей лампы представлена тут. Но в этом случае вы превратите его в обычный бытовой выключатель. Поэтому возможные затраты оправданы.

Четвертый выходной полюс так же имеет две контактные точки. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение. При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.

Как это сделать, читайте в статье » Беспроводной проходной выключатель. К каким клеммам подключаются провода. Лучший вариант здесь, применение импульсных реле. Подведём итог проделанных работ Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест.
С ТРЁХ мест подключение проходных выключателей

Схема подключения проходного выключателя с 3х мест — подробная инструкция

Такой вариант подключения является оптимальным при наличии определенной конфигурации помещений.

Подключение проходного выключателя из 3 х мест

Проходного типа выключатели представляют собой удобные и функциональные переключатели, которые в процессе воздействия на клавишу, способны выполнить переброс главного контакта между двумя другими.

  • последовательное подключение коммутаторов друг к другу;
  • замена процесса размыкания переключением фазы;
  • входных контактов в два раза меньше, чем выходных;
  • парные полюса на коммутаторах в обязательном порядке должны «смотреть» друг на друга.
Читать еще:  Частота переменного тока в цепи лампы накаливания

Электромонтажные работы, связанные с самостоятельной установкой выключателя проходного типа с трёх мест, характерно соблюдением схемы, представленной соединительной коробкой, лампочками, а также выключателями и проводами.

В качестве источника освещения могут использоваться светильники с традиционными лампочками накаливания, энергосберегающие или светодиодные приборы.

Где применяется система трех выключателей?

Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения. Это оптимальный вариант в многоэтажных частных домовладениях.

Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения.

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей

Также подобный вариант часто применяется в помещениях с несколькими спальными местами, что позволяет управлять освещением, не вставая с кровати.

Допускается использование такой системы в качестве лестничной подсветки и для освещения подъездов.

Принцип перекрестного отсоединителя

Перекрестного типа выключатели очень похожи внешним видом на традиционное и популярное одноклавишное устройство, а основная разница состоит в наличии внутри корпуса четырех клемм. Название «перекрестный» обусловлено двумя электрическими линиями, которые переключаются.

Перекрестные отсоединители способствуют одновременному разъединению первого и второго выключателя, после чего осуществляется их синхронное соединение. Именно перемещением контактов объясняется зажигание и выключение источников света.

Подключение проходного выключателя схема с трех мест

Количество точек варьирует, но при большом их количестве значительно осложняется коммутация всех элементов внутри распределительной коробки.

Элементы и составные части схемы подключения

Прежде чем приступить к самостоятельному подключению прибора управления освещением с трёх мест, необходимо приобрести основные расходные материалы, представленные:

  • соединительной коробкой;
  • светильниками с обычными лампами накаливания, светодиодными или энергосберегающими осветительными приборами;
  • парой переключателей проходного типа;
  • переключателем перекрестного типа;
  • электрическими проводами.

Инструкция по подключению тройного выключателя

Выключатели, которые могут быть задействованы в обустройстве системы — перекидные, дублирующие или лестничные, удобнее и практичнее традиционных устройств, но несколько сложнее в монтаже своими руками. Допускается установка одно- или двухклавишных устройств.

Первый вариант имеет три контакта. Кроме всего прочего, в процессе монтажа потребуется использовать набор отверток и гаечных ключей, монтажный нож и пассатижи, а также бокорезы.

При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.

Если вам нужна схема подключения проходного выключателя с двух мест, смотрите ее в данной статье.

Схема энергосберегающей лампы представлена тут. Основные виды ламп и их устройство.

Все о выборе мультиметра для дома и автомобиля вы можете почитать в этой теме.

Тройной проходной выключатель — схема подключения

Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:

  • транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
  • самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.

Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.

В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.

Монтаж

Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:

  • определение на проходном устройстве места расположения общей клеммы;
  • подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
  • подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
  • подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
  • подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
  • подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.

Монтаж трехклавишного выключателя

На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.

После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.

В быту используются не только понижающие, но и повышающие трансформаторы. Как из 12 вольт сделать 220 и в каких случаях это может быть необходимо, читайте внимательно.

О том, как проверить работоспособность конденсатора при помощи мультиметра, читайте на этой странице и следуйте инструкции.

Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.

Видео на тему

Электрик в квартире и частном доме.

Советы, схемы от электрика.

Проходной выключатель схема подключения – фото инструкция. Как подключить проходной выключатель

Проходной выключатель схема подключения

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Читать еще:  Как изменится ток если лампа перегорит

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

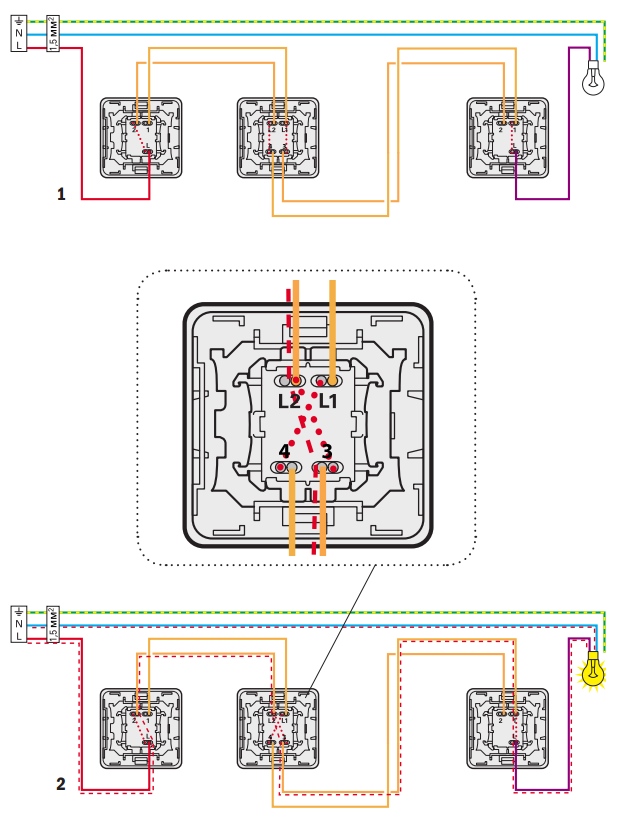

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.
