Регулирующий выключатель для светодиодных лампочек

Диммер: что это такое, разновидности, установка и самостоятельное изготовление

Что такое диммер, современному человеку объяснять долго не придется – это устройство, предназначенное для отключения и плавной регулировки света. Другое дело – разновидности этих устройств, с ними знакомы не все, и здесь могут возникнуть некоторые недопонимания. В этой статье вместе с сайтом stroisovety.org мы подробно изучим такое устройство, как диммер – разберемся с его разновидностями, тонкостями установки и рассмотрим возможность самостоятельного изготовления данного устройства.

Что такое диммер

Диммер: разновидности и их особенности

Современный выключатель диммер можно классифицировать по двум признакам: по типу управления и виду ламп, с которыми они могут работать. Начнем по порядку и для начала разберемся с тонкостями управления данными устройствами. В этом отношении все диммеры можно разделить на модульные, устанавливаемые в монтажную коробку и моноблочные.

  1. Модульные диммеры – их установка производится в распределительном щитке. Управление освещением осуществляется с помощью выносной кнопки или специального клавишного выключателя. Обычным нажатием производится включение и выключение осветительных приборов, а регулировка яркости света производится после длительного (пятисекундного) нажатия клавиши вверх или вниз. В жилых помещениях такие устройства обычно не используются – они больше подходят для установки в подъездах и на лестничных клетках.
  2. Выключатель с диммером, устанавливаемый в монтажную коробку. Это довольно небольшое устройство, способное уютно разместиться в обычном подрозетнике или распределительной коробке – их управление, как и в предыдущем случае, осуществляется с помощью выносной кнопки или клавишного выключателя.

Диммер с пультом ДУ фото

  • Поворотные. И включение, и выключение освещения производится путем поворота ручки – щелчок в крайнем левом положении включает и выключает свет, а дальнейшее вращение ручки по часовой стрелке увеличивает освещенность.
  • Клавишные. Внешне такой диммер похож на двойной выключатель. Левая клавиша отвечает за включение и выключение освещения, а правая за регулировку его интенсивности.
  • Сенсорные. В некотором роде они похожи на клавишные, только вместо кнопок оборудованы сенсорами. С левой стороны находятся сенсоры включения и выключения, а с правой – сенсоры регулировки. Этот электронный диммер имеет один нюанс – регулировка освещенности осуществляется ступенчато, т.е. в шесть или семь фиксированных положений. Но, несмотря на это, переключение производится достаточно плавно.
  • Диммеры с пультом ДУ. Если речь идет у дистанционном регулировании освещенности, то в большинстве случаев имеется в виду комбинированная модель диммера – регулировка, как, в общем-то, и включение света, может выполняться как с пульта ДУ, так и вручную.

Сенсорный диммер фото

Теперь можно смело переходить к изучению разновидностей диммеров в зависимости от типа осветительных приборов. Как ни странно, но практически для каждого типа ламп существует свой вид диммеров. Объясняется это особенностями и разнообразием современных ламп.

  1. Диммер для ламп накаливания и их галогенных сородичей, работающих от напряжения 220V. Это самые простые устройства, работающие по принципу изменения напряжения в большую или меньшую сторону. Проблем с такой регулировкой не возникает, за исключением одного нюанса – с понижением подаваемого на лампу напряжения изменяется спектр свечения лампы. Мало кому нравится красноватый свет, характерный для слабого накала спирали.
  2. Диммер для низковольтных галогенных ламп. Вся проблема регулирования яркости 12 и 24 вольтовых ламп заключается в наличии в сети электропитания понижающего трансформатора. Если в цепи установлен обмоточный трансформатор, то использовать необходимо диммер с маркировкой «RL», а если речь идет об электронной системе понижения напряжения, то нужен диммер с маркировкой «C». В идеале нужно приобрести диммер со встроенным понижающим трансформатором.

Выключатель с диммером фото

Ну вот, с разновидностями и особенностями различных устройств для регулирования освещенности разобрались, теперь пора заняться их установкой.

Клавишный диммер фото

Установка диммера: как заменить клавишный выключатель на регулирующее устройство

Вне зависимости от типа устройства для регулирования освещенности, подключение диммера в цепь системы освещения выполняется практически одинаково. На приборе имеется от двух до четырех клемм, назначение которых можно прочитать по специальной маркировке. В некоторых их видах имеются две клеммы – это моноблочные диммеры, к которым подключается исключительно разорванная фаза цепи освещения. А в некоторых четыре клеммы – в две из них подсоединяется, опять же, разорванная фаза осветительной цепи, а в две другие выносная кнопка управления. В принципе, ничего сложного здесь нет – если представлять замену обычного выключателя диммером, то по пунктам этот процесс будет выглядеть следующим образом.

  • Снимаем выключатель и отсоединяем его от электрической проводки.
  • Берем диммер и изучаем маркировку его клемм – как правило, на них указываются стрелки, обозначающие приходящую и исходящую фазу.
  • Выбираем из двух проводов бывшего выключателя приходящую фазу – при прикосновении к ней тестер будет светиться.
  • Подключаем ее к соответствующей клемме диммера, а второй провод к другому контакту.
  • Вставляем диммер в коробочку и крепим его там с помощью усиков или саморезов.

Это все, что касается вопроса, как подключить диммер, как видите, сложного нет ничего.

Как подключить диммер своими руками фото

В заключение несколько слов о том, как изготовить простой диммер своими руками. В интернете можно найти достаточно много электрических схем, собрать которые не составит никакого труда. Каждая из них рассчитана для определенного типа ламп. Но суть не в этом, когда-то в детстве мы баловались такими устройствами и регулировали яркость елочных гирлянд – для этого мы использовали обыкновенное переменное сопротивление, рассчитанное на использование в схемах, работающих от 220V. Одного такого устройства вполне хватало, чтобы осуществлять плавную регулировку светового потока. Главное – правильно подобрать переменный резистор, и можно сказать, что диммер готов. Останется только встроить его в корпус современного выключателя. С современными лампами такой номер не пройдет – придется паять специальную схему.

Автор статьи Александр Куликов

Если понравилось, поделись с друзьями

5 комментариев

Вопрос к специалистам Приобрёл светодиодные диммируемые 7W лампы Сu5.3 Cameleon c заявленной регулировкой от 5-100проц.Но при просоединении к диммеру Legrand 5 лампочек они загорелись не на 5 процентов ( как требуется )- а на процентов 40 Я в начале подумал что повидимому недогружаю диммер до его минимальной нагрузки -и потому подключил ещё 5 ламп -результат оказался тот же -10 ламп загорелись так же как в первом случае на 40 проц.Подключил 20 лампочек -таже картина Подскажите как достичь норм регилируемости диммером (Вообще я изначально планировал поставить 2 диммера -на 2 группы по 10 ламп)К стати пробовал подгрузить цепь 40w лампой накаливания- всё начинает работать как положено -но это же не выход с положения Может подскажете как мне справится с этой проблемой?

Владимир, здравствуйте! Насколько я понимаю в этом деле, то диммирование светодиодов осуществляется не путем изменения напряжения подаваемого тока на лампы, а путем регулирования силы тока. По сути, диммеры для обычных ламп и светодиодов отличаются. Ну а вообще причин может быть несколько. Конечно, сомнительно, что такая марка, как Легранд может быть некачественной, но вот на счет светодиодов такого гарантировать нельзя. Большая вероятность, что именно в них все дело, и они не соответствуют заявленным характеристикам – к сожалению, такое бывает с китайскими лампами довольно часто.

Спасибо за ответ – но хотя бы объяснили почему всё таки лампы начинают корректно диммироватсья с подключением в цепь дополнительной нагрузки-лампы накаливания в 40 w ? И вообще можно ли её оставить в цепи? – не повлияет ли такой вариант в дальнейшем на сроки службы диодных ламп и диммера?

Эффект постоянного горения светодиодных ламп при выключенном димере или выключателе может происходить по причине что они стоят не на нулевом проводе а на фазе. Раньше этому значения не придавали. Выключатель иди димер должен размыкать сеть по фазе, а светодиодные лампы должны стоять на нулевом проводе. Можно конечно подключить дополнительную нагрузку и лампы накаливания ват на 40, это будет глаз резать.

можноли подключить 2х контурный выключатель к димеру

Cветодиодный (led) диммер 220в

Для экономии и удобства использования бытовых приборов человечество постоянно изобретает новые и новые устройства. Диммер или светорегулятор, регулятор освещенности – одно из таких полезных изобретений.

Что такое диммер и для чего он применяется

Точечный светильник с регулятором света

Диммер (от английского «затемнять») – это прибор, который регулирует мощность лампы путем управления поступающим напряжением. Чаще всего он используется для ламп накаливания и светодиодных.

Регулятор света (диммер) для ламп накаливания придумали давно. Первый такой прибор представлял собой простой реостат, который регулировал яркость источника света за счет изменения своего сопротивления. Позже изобрели электронные диммеры – удобные и небольшие. С их помощью можно не только управлять интенсивностью света в помещении. Список полезных опций, регулируемых димммером, гораздо больше:

  • экономить электроэнергию и семейный бюджет;
  • имитация жильцов в квартире (в случае длительного отсутствия хозяев);
  • дистанционное управление при помощи современных гаджетов или звуковых сигналов;
  • автоматическое отключение и включение освещения;
  • создавать разные интересные режимы подсветки (например, мигание).

Классификация диммеров

Варианты конструкций светорегуляторов

По способу управления различают следующие приборы:

  1. С механическим регулированием. Самый простой и доступный способ. Светорегулирование осуществляется при помощи кнопок. Далее сигнал передается на контроллер, который встроен в электросеть. Часто встраивается в обычный выключатель. Однако сейчас такое устройство считается морально устаревшим. Ему на смену пришли новые приборы.
  2. С электронным регулированием. Механизм управления мощностью схож с механическим. Но вместо кнопок используется современный сенсор. Дисплей, который отражает нужную информацию, делает электронное регулирование более информативным, модным и дорогим.
  3. С акустическим регулированием. Светорегулировка запускается по звуковому сигналу. Это может быть голос или хлопок. Уровень громкости сигнала устанавливается изготовителем или пользователем. При этом есть некоторые ограничения. Во-первых, небольшое количество пользовательских режимов. Во-вторых, акустический датчик будет реагировать на любой звук нужной громкости, что создаст неудобства при использовании.
  4. С дистанционным регулированием. Яркость свечения управляется при помощи беспроводных устройств. В этой роли могут выступать смартфоны, пульты, планшеты. Управляющий прибор может использовать радиоканал связи, инфракрасный или wi-fi. Вариант с использованием радиосвязи – эффективный, надежный. Подавать команды можно и из-за пределов комнаты. Но нужное оборудование стоит довольно дорого, что ограничивает применения этого канала связи.

Инфракрасный пульт стоит дешевле, поэтому более востребован. Однако, уменьшить яркость можно только при наведении пульта на диммер. Это несколько ограничивает радиус использования пульта.

Управление через wi-fi происходит при помощи планшетов и телефонов. Оно позволяет программировать диммер для автоматического включение/выключение света, имитации присутствия жильцов и другие. Возможна оптимизация расхода электроэнергии. Правда, такое управление не из дешевых.

По способу монтажа выделяют:

  1. Накладные светорегуляторы, которые монтируют вместо выключателя. Это самый простой, доступный и востребованный вариант.
  2. Встраиваемые регуляторы монтируются в особый отсек распределительной коробки электросети.
  3. Модульные (щитовые) встраиваются непосредственно в электрощитовую. Самый дорогой способ. Редко применяется для бытовых помещений.

Диммируемые светодиодные лампы и типы диммеров для них

Диммируемый светодиодный источник света.

Диммируемые светодиодные лампы, работающие от переменного напряжения 220 В

К сожалению, не все светодиодные лампы подлежат светорегулировке. Не предназначенный для этой цели источник света не будет изменять яркость. Это происходит из-за того, что в конструкции LED-элемента содержится драйвер. Его задача — переводить переменное напряжение в постоянное и поддерживать стабильность электрических характеристик. И при любом отклонении от требуемых параметров напряжения драйвер все равно их подгонит до оптимальных значений. Попытка уменьшить яркость приведет к морганию или поломке светильника.

Лучше всего выбирать специальные диммируемые лампы. В конструкцию их драйвера входит дополнительная схема, которая обеспечивает работу светодиодов при уменьшении или увеличении яркости. Они стоят дороже, но будут исправно работать.

Чтобы узнать, совместима ли конкретная лампа с диммером, достаточно взглянуть на упаковку. Чаще всего изготовитель пишет слово dimmable/диммируемая или пункт “возможна регулировка яркости”. Встречается и графическое изображение: специальный значок .

При выборе источника света полезной станет консультация грамотного продавца-консультанта.

Для LED-ламп требуются особый регулятор освещенности. Светодиодный диммер 220 В не просто уменьшает напряжение. Он использует достаточно сложный механизм широтно-полюсной модуляции. В результате ток подается короткими импульсами с длинными паузами. Такая модуляция повторяется до ста раз за секунду.

Существует два вида регуляторов, использующих такой механизм. Первый тип проще и дешевле. Это диммер с отсечкой по переднему фронту.

Характеристика напряжения с отсечкой по переднему фронту.

Светорегуляторы такого типа совместимы только с димируемыми LED-лампами. В них производитель изначально заложил такую функцию.

Кроме того из-за характера импульсной кривой в электросети создаются помехи, которые будут мешать работе бытовой техники (телевизора и др.). Этого недостатка лишены диммеры второго типа – с отсечкой по заднему фронту.

Характеристика напряжения с отсечкой по заднему фронту

С таким светорегулятором работают даже недиммируемые лампы, но в только в определенном диапазоне яркости. Погасить «в ноль» удастся только специальные диммируемые светодиодные источники света.

Диммер, работающий с отсечкой по заднему фронту, универсальнее и дороже.

Диммируемые светодиодные лампы, работающие на постоянном напряжении

Кроме LED-ламп, работающих на переменном напряжении 220 В, производятся источники света, использующие постоянное напряжение: 4 и 12 В. 4-вольтовые лампочки используются в основном в качестве индикаторов и редко требуют регулировки. А вот 12-вольтовые источники света часто применяют для реализации точечной декоративной подсветки, в автомобилях или светодиодной ленте. Такие лампы управляются устройствами попроще.

Диммеры, регулирующие 12 В лампы

Светорегулятор для LED-ленты

Светорегулировка источников света с напряжением 12 Вольт постоянного тока производится при помощи регулятора с широтно-импульсной модуляцией (ШИМ). Диммер 12 В плавно изменяет напряжение, которое подается на светодиодную ленту. На амплитуду тока он не влияет.

Характеристика широтно-импульсной модуляции

Диммер для трехцветных светодиодных лент (красный-зеленый-синий) имеют три канала управления. Таким образом можно регулировать изменение яркости каждого цвета отдельно. Также можно изменять скорость смены цветов.

Выбор диммера для светодиодных лампочек

Качественный подбор диммирования для led-лампы

Перед выбором LED-светорегулятора необходимо четко понимать, какие источники света необходимо регулировать. Для ламп переменного напряжения 220В лучше всего подойдут фазоимпульсные приборы с отсечкой по заднему фронту. Для низковольтных источников света 12 В подойдет любой ШИМ-регулятор. Кроме этого стоит купить качественные лампы.

Далее стоит вооружиться калькулятором и заняться расчетами необходимой производительности LED-регулятора. Для этого надо сложить мощности всех ламп, яркостью которых планируется управлять. Если купить диммер меньшей мощности, то он очень быстро сломается. Специалисты советуют умножить полученную сумму на 1,2, а лучше на 1,5. Это создает запас прочности для светорегулятора, увеличивает срок службы и дает возможность для подключения дополнительных лампочек. Например, для ламп суммарной мощностью 80 Вт регулирующее устройство стоит выбрать мощностью 100 Вт, а лучше — 120 Вт.

Но стоит учесть, что диммеры для управления несколькими лампами конструктивно рассчитаны на минимальную мощность в 25-40 Вт. Если сумма мощностей ваших лампочек меньше, то для каждой лампы стоит устанавливать собственный светорегулятор.

После выбора типа светорегулятора стоит решить, какой способ управления вам подойдет: механический или дистанционный. Главным критерием здесь выступает стоимость устройств.

Стоит подобрать прибор, который может обеспечить минимальную яркость. Такое регулирующее устройство позволяет максимально использовать возможности регулирования.

Вышеописанным качествам удовлетворяют изделия известных мировых производителей. Светодиодные лампы от Philips, Osram, Gauss работают стабильно и долго. Среди изготовителей диммеров лидируют Legrand и Schneider. Не стоит экономить и покупать продукцию малоизвестных фирм — есть большая вероятность выбросить деньги на ветер.

К сожалению, существует вероятность несовместимости ламп и диммеров. В этом случае светорегулятор не работает. Причины связаны с разными принципами подачи электрических характеристик. Например, в светорегуляторе используется механизм с отсечкой по заднему фронту, а в лампе — по переднему.

Зачастую проверить совместимость удастся только опытным путем. Специалисты советуют вначале смонтировать систему светорегулировки, а затем подбирать к ней лампочки. При этом стоит поинтересоваться о возможности возврата и замены неподошедшего источника света. Использование ламп известных брендов и консультация грамотного продавца снижает вероятность несовместимости.

Изменение цветовой температуры

При изменении яркости светодиодной лампы цветовая температура не изменяется. При изменении мощности даже до минимума свет остается той же температуры, как и заявлено на упаковке производителем. Стоит иметь это в виду.

Экономят ли диммеры электроэнергию

При использовании качественных LED-ламп и LED-регуляторов — да. Правда, не сразу. Но в перспективе экономия возможна на следующих пунктах:

  1. Снижение расхода электроэнергии примерно на 20-30%. Происходит это из-за снижения мощности лампочек в моменты, не требующие полной яркости света. Например, во время просмотра телевизора, работы за компьютером, когда дети спят и др.
  2. Работа в режиме пониженной яркости заметно увеличивает срок службы светодиодных ламп. LED-лампы в принципе обладают самым большой работоспособностью (15000-50000 часов). Вопрос замены источников света не встанет перед вами много лет. А значит, долго не придется тратить на лампочки деньги.

Не стоит ждать, что затраты окупаются моментально. По подсчетам специалистов требуется минимум два года, чтобы начать извлекать выгоду после установки системы диммирования.

Также стоит учесть, что большую часть электроэнергии в доме обычно расходуют бытовые электроприборы. Их мощность уменьшить не получится.

Средняя стоимость диммеров на прилавках магазинов

Стоимость регулирующего устройства зависит от многих параметров. Среди них: известность бренда-производителя, мощность, качество, способ управления (сенсорные дороже механических, а бесконтактные — самые дорогие), внешний вид и др.

Французский Legrand производит светорегуляторы мощностью от 300 до 1000 Вт. Они совместимы с лампами, которые работают и на переменном и на постоянном напряжении. Цены начинаются от 1400 рублей за диммер 12В. Светорегуляторы 220 В с механическим управлением стоят от 1900 рублей.

Диммеры немецкого Schneider стоят еще дороже: стоимость механического регулятора для 220В начинается от 3000 рублей.

Впрочем, примерно по таким же ценам можно найти сенсорные устройства менее раскрученных компаний. Например, у компании Wemmon цены начинаются от 2200 рублей. Фирма Broadlink предлагает сенсорные светорегуляторы от 3000 рублей.

Итальянский производитель Donolux предлагает бесконтактный диммер с радиусом покрытия 30 м по цене от 3100 рублей.

Есть смысл внимательно изучить предложения на рынке, чтобы выбрать качественные приборы по хорошей цене.

Как сделать простейший диммер самому

Простой светорегулятор самим

Если вы разбираетесь в электротехнике, любите и умеете паять, то можете попробовать изготовить несложный светорегулятор своими руками.

Для самостоятельных работ с электроприборами необходимо иметь минимальные знания об электротехнике. Не лишним будет получить первую или вторую и группу по электробезопасности. От этого зависит ваша безопасность.

Для этого потребуется:

  • два резистора: постоянный с сопротивлением 10 кОм и переменный 470-500 кОм;
  • конденсатор емкостью 0,1-0,22 мкф;
  • симистор ВТА 17600;
  • динистор

Электрическая схема простейшего диммера:
TRIAC – симистор, DIAC – динистор, С1 – конденсатор, R1 – постоянный резистор, VR1 – переменный резистор.

Основной рабочий элемент в схеме — симистор. От него зависит мощность полученного диммера. Для ВТА 17600 мощность светорегулятора составит до 1 кВт. К нему необходимо подключить простой механический регулятор, который и будет управлять яркостью лампочки.

Монтировать элементы на печатную плату можно навесным способом или паяльником.

Внушающие доверие диммируемые led-лампы

1.Uniel Е27 диммируемая LED-A60-11W/NW/FR/DIM

Что нужно знать при подборе диммеров для светодиодных ламп

Освещение дома является неотъемлемой частью комфортного пребывания в нем. Для большего удобства в эксплуатации современные источники света, особенно светодиодные лампы, оснащают специальным прибором – диммером.

Такие приборы появились практически сразу же после изобретения электрических ламп накаливания. О том, что собой представляет данный прибор и зачем его устанавливать в светодиодные лампы, расскажет наша статья.

Предназначение диммера

Современный диммер для лампочек светодиодного типа

Диммер для светодиодных ламп, как и для остальных типов источников света, представляет собой специальное устройство, предназначенное для изменения яркости свечения. Работает такой прибор через ограничение тока и, как следствие, мощности.
В самом начале такие приспособления являлись переменным сопротивлением. Но в такой ситуации значительное количество мощности рассеивалось в пространстве в виде тепла. Через некоторое время для изменения яркости работы светильников используют автотрансформаторы. Они обладали значительными габаритами, что вносило дискомфорт в их эксплуатацию.

На сегодняшний день современный диммер представляет собой электронное сложное устройство, которое способно не только регулировать уровень яркости ламп, но и на другие функции. К примеру, используя такие устройства можно выключать освещение по таймеры, а также осуществлять плавный запуск ламп. Модели, которые оснащены пультом дистанционного управления, могут регулироваться дистанционно.

Обратите внимание! Диммеры для светодиодных ламп, сегодня являются наиболее популярными моделями для частных домов и квартир.

Диммеры, как регуляторы уровня освещённости могут применяться для различных типов осветительных приборов.

Особенности приборов, рассчитанных для светодиодных ламп

Бывают ситуации, когда существующий световой поток, исходящий от светодиодных ламп не удовлетворяет вас по степени своей яркости. Чтобы иметь возможность регулировать этот параметр необходимо купить и установить диммер для данного типа источников света.

Обратите внимание! Особенно актуальным данное устройство будет при наличии периодической необходимости изменения уровня освещенности в помещении.

Светодиодное освещение в квартире

Для того, чтобы диммер работал совместно со светодиодными лампами, в конструкции светильника должен находиться дроссель. Такого рода устройства предназначены для меньшей мощности, если сравнивать данный параметр с обычными лампочками.

Обратите внимание! По мощности светодиодные лампы примерно в 10 раз меньше, чем обычные лампочки. Поэтому для работы с ними нужны диммеры с меньшей мощностью.

Еще одной особенностью таких приборов является то, что для регулировки их работе нет нужды понижать или повышать силу тока. В данной ситуации яркость свечения светодиодных ламп можно регулировать через изменение импульсов тока в сети. При достижении частоты пульсации в 300 кГц в работе лампе появиться эффект мерцания. Такой эффект для человеческого глаза будет незаметным.

Конструкция и принцип работы диммеров

Все устройства, с помощью которых можно осуществлять регулирование уровень освещенности, имеют схожее строение. Внешне они представляют собой выключатель, который оснащён вращающимся колесиком. Современные модели могут быть оснащены кнопками или сенсорной панелью.

Диммер сенсорного типа управления

Каждое устройство содержит в своей конструкции два подключения к цепи. Подключить такой прибор можно точно так же, как и обычный выключатель. Нужно только правильно соединить провода с клеммами. Использовать его можно точно также, только перечень возможностей будет в разы шире.
Работают такие устройства на следующем принципе: яркость свечения ламп может меняться за счет изменения импульсов тока в сети. При этом меняется только ширина импульса, а не его мощность. Таким образом диммер функционирует по принципу отсекания амплитуды напряжения.
Совершая поворот колесика по часовой стрелке или при нажатии клавиши/сенсора, освещение в помещении будет становиться ярче или тускнеть.

Совместимость светодиодных лампочек с диммерами

Светодиодная осветительная продукция на сегодняшний день представленная разнообразными изделиями:

  • отдельные светодиоды;
  • светодиодные ленты;
  • светодиодные лампы.

Разнообразие светодиодной продукции

Светодиодная лампа представляет собой отдельное устройство, которое является стандартизированным специально для подключения в уже существующую электрическую сеть.
Светодиодные лампы обладают следующими характеристиками:

  • стандартный цоколь: тип G, типа E – резьбовой (E14 и E27), тип MR;
  • работать может от стандартной электрической сети 50 Гц, 220 В без использования специальных и дополнительных приспособлений;

Обратите внимание! Если лампочка должна работать при напряжении в 12 вольт, то это должно быть оговорено в плане использования дополнительных приборов.

  • световой поток, схожий с аналогичными значениями для стандартных лампочек.

Строение светодиодной лампы

Светодиодная лампочка в своем составе имеет следующие компоненты:

  • рассеиватель;
  • светодиоды, которые смонтированы на специальной плате;
  • драйвера, благодаря которым обеспечивается необходимый режим работы источника света;

Обратите внимание! Драйвер является устройством, обеспечивающим питание светодиодных компонентов в лампочке. Он стабилизирует ток, текущий через диоды. При этом его можно использовать для диммирования.

  • системы, через которые происходит охлаждение изделия в ходе его работы;
  • стандартный цоколь;
  • вентиляционные отверстия.

Чтобы осуществлять регулирование уровня яркости в обычной системе освещения, многие ведущие производители выпускают специальные светодиодные лампочки. На упаковке такой продукции всегда имеется надпись — «регулировка яркости» или «диммируемая».

Упаковка лампочки, работу которой можно регулировать

Такие источники света работают по обычной схеме, но их драйвер способен реагировать на поведение стандартного диммера. Когда осуществляется поворот ручки, драйвер начинает генерировать импульсы тока, обладающие большим или меньшим коэффициентом заполнения. Таким образом можно настроить яркость света на 10 %. Именно с такой яркостью будет загораться лампочка при включении диммера.
Данная продукция стоит немного дороже, чем обычная. Но зато она обладает дополнительными возможностями, которые будут не лишними в качественной системе подсветки.

Ассортимент регулирующих устройств

Диммеры сегодня на рынке осветительной продукции представлены достаточно широко. Все их разнообразие можно поделить на следующие группы:

  • модульные. Они размещаются на DIN-рейках в распределительных щитках. Используются очень широко. Такие устройства можно использовать для регулировки яркости освещения, создания световых эффектов, а также как часть системы «Умный дом». Механизм управления здесь осуществляется через выносные регуляторы и кнопки. Регулятор размещается в монтажной коробке. Его можно установить вместо выключателя. Управление такого прибора осуществляется с помощью выключателя или кнопкам;

  • моноблочные устройства. Они также могут монтироваться в монтажную коробку. Является самым распространённым видом приборов подобного рода. Такой диммер ставится и подключается точно так же, как и простой выключатель – в разрыв фазного провода;

  • выносные блоки. Применяются для подключения точечных светильников, оснащенных светодиодными лампочками. Управляются они дистанционными радио- или инфракрасными пультами, а также выносными панелями и обычными диммерами.

Также регуляторы яркости освещения, по способу управления, имеют следующую классификацию:

  • поворотные. В данной ситуации используется поворотная ручка, которая крутится по и против часовой стрелки;
  • поворотно-нажимные. Для включения прибора необходимо нажать на ручку, а сам процесс регулирования осуществляется стандартным поворотом ручки;

Обратите внимание! С помощью поворотно-нажимных диммеров можно отключить нагрузку с помощью размещения регулятора в определенном положении.

  • кнопочные (клавишные). На передней панели имеются клавиши, с помощью которых осуществляется уменьшение или увеличение яркости;
  • сенсорные. Это наиболее современные модели. Управление здесь осуществляется с помощью прикосновения к сенсорной панели.

В доме можно использовать любые типы регуляторов уровня освещенности.

Совместимость регуляторов со светодиодными лампами

Со светодиодными лампочками могут работать далеко не все диммеры. Здесь можно использовать следующие варианты:

  • стандартные устройства для регулирования светодиодных лампочек;
  • специальные ШИМ-диммер.

Обратите внимание! Некоторые схемы диммеров могут работать некорректно с драйверами определённых производителей.

Поэтому сегодня ведущие производители лампочек (например, Osram и Philips) работают в связке со следящими изготовителями регуляторов: Legrand, ABB, SchneiderElectric. Для оценки такой совместимости существуют специальные таблицы.

Таблицы совместимости диммеров и драйверов (пример)

Помните, что при подборе регулятора необходимо обязательно учитывать мощность имеющегося источника света.

Актуальность использования регуляторов

На вопрос о целесообразности использования диммеров для регулирования уровня освещенности светодиодных ламп достаточно сложно ответить. Ведь любой регулятор будет стоит деньги, к тому же его еще нужно правильно подобрать и установить. Поэтому многие в данной ситуации задаются вопросом «а нужны ли вообще диммеры?». Для ответа на этот вопрос стоит рассмотреть преимущества таких регуляторов. К ним можно отнести следующие моменты:

  • реализация гибкой и легко управляемой системы освещения;
  • уменьшение затрат электроэнергии;
  • отсутствие высокого выделения тепла;
  • установка регуляторов, работающих от пульта дистанционного управления в разы повысить комфорт использования системы подсветки;

Диммер для ламп светодиодного типа с пультом

  • возможность изменения цвета свечения и создание различных световых эффектов.

В то же время единственным недостатком такой системы освещения являются дополнительные расходы на покупку и установку оборудования.

Заключение

Собираясь создать систему регулирования уровня освещённости помещения при наличии в нем светодиодных ламп, необходимо правильно подобрать диммер. Это даст возможность эффективно сменять подсветку в зависимости от имеющейся в доме ситуации.

Выбираем диммеры для светодиодных ламп: все важные параметры

Энергосберегающие элементы на светодиодах — сложные с точки зрения электронных схем устройства. Большинство производителей при их разработке ориентировались на возможность совместного функционирования с простыми регуляторами, которые разрабатывались для приборов накаливания. Однако на практике выявились сложности. Разберемся, как их нивелировать и как подобрать подходящий диммер для светодиодной лампы.

Все о выборе диммера для светодиодов

Особенности подключения диммера к светодиодной лампе

Частой проблемой при подключении энергосберегающих элементов считается недозагрузка регулятора. Например, рассмотрим стандартный, среднестатистический диммер-регулятор для систем накаливания. Диапазон нагрузок, в котором его схема устойчиво работает, обычно составляет 40–400 Вт. Подключая к нему диммируемый светодиод (а их мощность не превышает 15–20 Вт), мы «недогружаем» схему, поэтому либо регулирующая система работает неустойчиво, либо вообще не включается.

Проблемы диммирования светодиодов простыми устройствами

  • Шум в лампочке или диммирующем устройстве.
  • Неустойчивая работа (мерцание).
  • Прибор включается только в режиме максимальной яркости.

Можно увеличить нагрузку и добавить ещё пару потребителей, иногда это помогает вывести диммирующее оборудование на устойчивый режим работы. Однако, по заявлениям производителей источников света, в случае применения обычных систем совместно с LED- и КЛ-лампами нагрузка не должна превышать 10% от номинальной мощности для элементов накаливания. То есть для диммерующего 400 Вт прибора максимальная нагрузка при работе с LED- и КЛ-лампами — 40 Вт.

Таким образом, мы должны поставить некоторое количество устройств определённой мощности, чтобы диммер-регулятор нормально функционировал. Однако и это не 100%-я гарантия. Поэтому многие производители публикуют в своих технических каталогах таблицы совместимости их продукции с устройствами разных марок.

Лучше всего для диммирования современных LED- и КЛ-ламп применять универсальные светорегуляторы в паспортах которых официально заявлена их адаптация к такой работе. Подобные модели есть у Legrand, ABB, Schneider Electric и у других компаний. Нижний порог мощности такого регулятора составляет всего несколько ватт, что значительно упрощает выбор светильника и количества элементов в нём. Однако в любом случае их максимальное количество не должно превышать 10 шт. При выборе любого диммера для светодиодных ламп придерживаются этой схемы.

Критерии выбора диммера под светодиодную лампу

Перечислим основные характеристики.

1. Возможность работы со светорегулятором

Перед тем, как приступать к выбору, убедитесь, что ваши светодиоды вообще можно диммировать. Эта опция предусмотрена далеко не у всех моделей. Поэтому смотрите описание, в нём специально указывается, является ли оборудование диммируемым или нет. Соответствующий значок, изображающий «условное изменение яркости», или, например, надпись dimmable должны присутствовать на упаковке.

Оборудование, маркированное как диммируемое, иногда функционирует некорректно. Это может выражаться в виде нестабильной работы, мигания, повышенного шума, невозможности плавного регулирования интенсивности светового потока. Поэтому лучше не экономить, покупать его в салонах электроустановочных изделий и светотехники, где вам грамотно подберут варианты и проверят их на совместимость.

2. Тип регулирующего устройства

Выпускают разные модели светорегуляторов для лампочек того или иного типа (накаливания, галогенные, светодиоды). Если вы не уверены, какой из них будет использоваться для освещения, лучше покупать универсальные элементы. Такие есть в ассортименте Schneider Electric, Legrand, ABB, Jung и других крупных производителей электроустановочных изделий. Универсальные системы дороже: если обычную модель поворотного регулятора можно приобрести за 2-3 тыс. руб, то универсальная той же конструкции обойдётся в 5-6 тыс. руб.

3. Способ управления

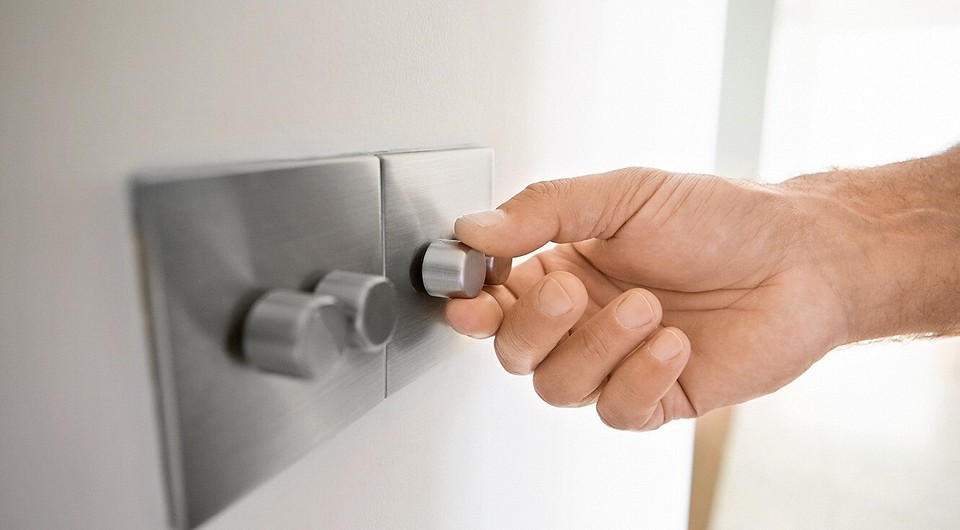

Обращайте внимание и на удобство управления. Наряду с поворотными моделями (включение света и регулировка яркости осуществляется поворотом рукоятки) существуют и другие варианты конструкции. В поворотно-нажимных, нажимая на рукоятку, вы включаете и выключаете свет, а поворачивая, меняете яркость светильника. Такой тип считается одним из наиболее удобных. Существуют также кнопочные светорегуляторы, выполненные в форме выключателя с кнопкой на передней панели. Включение/выключение света осуществляется коротким нажатием на клавишу, а изменение яркости — длинным.

Тип механизма и дополнительные функции оказывают существенное влияние на стоимость изделий. Поворотные модели дешевле, а цена на сенсорный диммер для светодиодных ламп с возможностью предустановки сценариев освещения и опцией дистанционного управления по смартфону может доходить до 10 тыс. руб. Зато они обеспечивают больший комфорт пользователя. Например, с помощью приложения Wiser Room (Schneider Electric) можно через смартфон задавать расписание работы светильников, программировать различные сценарии, создавать имитацию присутствия хозяев в доме. Аналогичные приложения есть, например, в линейке Etika у Legrand, в серии универсальных систем у Vadsbo и у других производителей.

Нюансы правильного подключения

К одному светорегулятору запрещается подключать элементы разных типов (например, светодиоды и люминесцентные), а также их слишком большое количество (производители рекомендуют не более десяти).

При подключении светодиодной лампы к диммеру внимание следует обращать на правильное соединение всех контактов (фазы, нуля, земли); иначе светотехническое изделие может быть выведено из строя.

Важно, чтобы светодиодные лампы, регулируемые диммером, были одного типа и одинаковой мощности. В универсальных регуляторах предусмотрена возможность ручного или автоматического выбора формы выходного сигнала для наиболее корректной работы с нагрузкой, есть возможность ограничения нижнего уровня напряжения. Поскольку многие устройства неустойчиво функционируют именно на предельно низком уровне яркости.

При выборе диммерующего оборудования необходимо помнить про типы ламп, которые используются. Либо это системы накаливания и галогеновые на 220 вольт, либо галогеновые на 12 вольт с применением трансформатора, либо светодиодные диммируемые приборы. Можно использовать универсальный LED-диммер, который поддерживает все перечисленные типы. Светорегуляторы рассчитаны на разную мощность нагрузки. Для выбора подходящего элемента необходимо просуммировать мощности всех лампочек. Она должна попадать в диапазон работы устройства. При установке сразу нескольких регулирующих систем рядом в одной рамке предел нагрузки должен быть снижен на 25 %.

голоса
Рейтинг статьи
Читать еще:  Неоновые лампы ток потребления 1
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
